신재생에너지발전설비산업기사 필기 기출문제복원 (2014-03-02)

신재생에너지발전설비산업기사 2014-03-02 필기 기출문제 해설

이 페이지는 신재생에너지발전설비산업기사 2014-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

신재생에너지발전설비산업기사
(2014-03-02 기출문제)

목록

1과목: 태양광 발전 시스템 이론

1. 접속함에 설치되는 부품을 모두 나열한 것은?

  1. ㄱ, ㄴ, ㄷ
  2. ㄱ, ㄷ, ㄹ
  3. ㄷ, ㄹ, ㅁ
  4. ㄱ, ㄹ, ㅁ
(정답률: 80%)
  • 접속함은 태양전지 어레이에서 나오는 전력을 모아 인버터로 전달하는 장치로, 직류출력 개폐기, 피뢰소자, 역류방지 소자 등이 설치됩니다.

    오답 노트
    바이패스 소자, 과전압계전기: 접속함 내부가 아닌 모듈이나 시스템의 다른 보호 단계에서 처리되는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

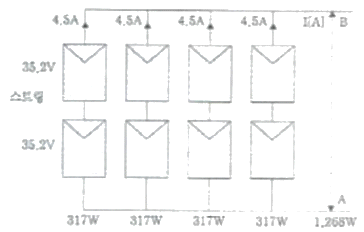

2. 다음 그림은 PV(photovoltaic) 어레이 구성도를 나타내고 있다. 전류 I와 단자 A, B사이의 전압은?

  1. 4.5A, 35.2V
  2. 18A, 70.4V
  3. 4.5A, 70.4V
  4. 18A, 35.2V
(정답률: 86%)
  • PV 어레이에서 직렬 연결은 전압이 합산되고, 병렬 연결은 전류가 합산됩니다. 주어진 회로는 2개의 모듈이 직렬로 연결된 스트링이 4개 병렬로 구성된 형태입니다.
    ① [전압 공식] $V = V_{unit} \times n_{series}$
    ② [숫자 대입] $V = 35.2 \times 2$
    ③ [최종 결과] $V = 70.4\text{ V}$
    ① [전류 공식] $I = I_{unit} \times n_{parallel}$
    ② [숫자 대입] $I = 4.5 \times 4$
    ③ [최종 결과] $I = 18\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 뇌 서지 등에 의한 피해로부터 태양광발전시스템을 보호하기 위한 대책으로 옳지 않은 것은?

  1. 피뢰소자를 어레이 주회로 내에 분산시켜 설치함과 동시에 접속함에도 설치한다.
  2. 뇌 서지가 내부로 침입하지 못하도록 피뢰소자를 설비인입구에서 먼 장소에 설치한다.
  3. 뇌우의 발생지역에서는 교류전원 측에 내뢰 트랜스를 설치한다.
  4. 저압 배전선으로부터 침입하는 뇌서지에 대해서는 분전반에 피뢰소자를 설치한다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 실효값이 120V인 교류전압을 1200Ω의 저항에 인가할 경우 소비되는 전력은?

  1. 0.1W
  2. 10W
  3. 12W
  4. 14.4W
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 태양광발전시스템의 접속함에 관한 설명으로 틀린 것은?

  1. 피뢰기(LA)가 설치되어 있다.
  2. 역류방지소자가 설치되어 있다.
  3. 스트링 배선을 하나로 모아 인버터에 보내는 기기이다.
  4. 보수, 점검시 회로를 분리하여 점검을 용이하게 한다.
(정답률: 79%)
  • 접속함은 여러 스트링의 배선을 모아 인버터로 전달하고, 역류 방지 및 회로 분리를 통해 보수 점검을 용이하게 하는 장치입니다. 피뢰기(LA)는 일반적으로 접속함 내부가 아닌 외함이나 별도의 보호 장치로 구성되거나, 문제의 맥락상 접속함의 기본 정의와 기능적 설명 중 틀린 것을 찾는 것이므로 피뢰기 설치 여부를 오답으로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다결정 실리콘 태양전지에 관한 설명으로 옳지 않은 것은?

  1. 재료가 저렴하다.
  2. 단결정에 비해 효율이 좋다.
  3. 가장 많이 사용하는 태양전지이다.
  4. 반도체 IC제조과정에서 발생한 불량 실리콘을 재이용한 것이다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. “수십 장의 태양전지 셀을 직렬로 연결하여 일정한 틀에 고정하여 구성한 것”을 무엇이라 하는가?

  1. 태양전지 어레이
  2. 태양전지 모듈
  3. 태양전지 프레임
  4. 태양전지 단자함
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

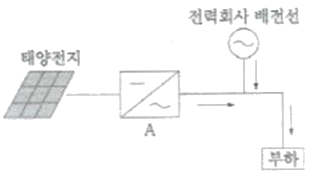

8. 다음 그림의 태양광발전시스템에서 A의 명칭은?

  1. 축전지
  2. 어레이
  3. 컨버터
  4. 인버터
(정답률: 91%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 신재생에너지 중 재생에너지의 특징이 아닌 것은?

  1. 비고갈성 에너지이다.
  2. 친환경 청정에너지이다.
  3. 온실효과의 영향이 있다.
  4. 기술주도형 자원이다.
(정답률: 85%)
  • 재생에너지는 태양광, 풍력 등 자연 상태에서 지속적으로 보충되는 에너지로, 화석 연료와 달리 연소 과정이 없어 온실가스 배출이 거의 없는 친환경 청정에너지입니다. 따라서 온실효과의 영향이 있다는 설명은 재생에너지의 특징과 정반대되는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공칭 태양전지 동작온도(NOTC)의 영향요소가 아닌 것은?

  1. 전지표면의 방사조도
  2. 주위온도
  3. 풍속
  4. 주변습도
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 서지보호장치(SPD)의 설명으로 옳지 않은 것은?

  1. SPD는 반도체형과 갭형이 있고, 기능면으로 구별하면 억제형과 차단형으로 구분할 수 있다.
  2. SPD 소자로서 탄화규소, 산화아연 등이 있다.
  3. 통신용 및 전원용이 있다.
  4. 단락전류 차단기능이 있다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. PN접합 다이오드의 순바이어스란?

  1. P형 반도체에 +, N형 반도체에 –의 전압을 인가한다.
  2. P형 반도체에 -, N형 반도체에 +의 전압을 인가한다.
  3. 반도체의 종류에 관계없이 같은 극성의 전압을 인가한다.
  4. 인가접안의 극성과는 관계없다.
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 태양전지 표준모듈의 프레임 구조에 해당하지 않는 것은?

  1. EVA
  2. 전지
  3. EPDM
  4. Glass
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 태양광전지 모듈의 전류-전압 특성극선과 관계없는 것은?

  1. 개방전압
  2. 최대출력 동작전류
  3. 정격투입전류
  4. 최대출력 동작전압
(정답률: 58%)
  • 태양광전지 모듈의 I-V 특성곡선은 빛의 세기와 온도에 따른 전류-전압 관계를 나타내며, 주요 지표로 개방전압, 단락전류, 최대출력 동작전압, 최대출력 동작전류가 포함됩니다.

    오답 노트
    정격투입전류: 차단기나 개폐기 등 전력 기기의 투입 시 발생하는 전류로, 태양전지 자체의 특성곡선과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 태양광이 가려지는 음영 공간이 있는 건물의 외벽 등의 소형 태양광발전시스템에 사용되는 인버터는?

  1. 중앙 집중식 인버터
  2. 마스터 – 슬레이브 제어형 인버터
  3. 모듈 인버터
  4. 고전압 방식의 인버터
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. RL 직렬회로에 v=100sin(120πt-45°)[A]의 전류가 흐르도록 하려면 저항 R[Ω]은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 50
  3. 50√2
  4. 100
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 태양광모듈의 출력은 일사강도와 태양전지 표면의 온도에 따라 변동한다. 실시간으로 변화하는 일사강도에 따라 인버터가 최대 출력점에서 동작하도록 하는 기능은?

  1. 자동운전 정지기능
  2. 최대전력 추종제어기능
  3. 단독운전 방지기능
  4. 자동전류 조정기능
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. PWM 인버터에 관한 설명으로 옳은 것은?

  1. 정류부에서 일정 직류전압을 만들고, 정현파에 가까운 파형이 되도록 전압과 주파수를 동시에 기변한다.
  2. 정현파의 양단 부근에는 전압의 폭을 넓히고 중앙부는 폭을 좁혀서 반사이클 사이에 몇 회 같은 방향으로 동작하게 된다.
  3. 정류부에서 전류를 가변하여 리액터로 일정 전류를 만든다.
  4. PWM 인버터는 전압원 인버터 밖에 없다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 시스템 전압 24V, 축전지 설비용량 14400Wh 일 때 축지용량[Ah]은 얼마인가?

  1. 600Ah
  2. 500Ah
  3. 400Ah
  4. 300Ah
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 태양광발전시스템의 직류축 보호를 위한 장치로서 옳지 않은 것은?

  1. ACB
  2. 직렬회로용 퓨즈
  3. 역전류방지 다이오드
  4. 바이패스 다이오드
(정답률: 64%)
  • 태양광발전시스템의 직류축 보호를 위해서는 직렬회로용 퓨즈, 역전류방지 다이오드, 바이패스 다이오드 등이 사용됩니다.

    오답 노트
    ACB: 기중차단기(Air Circuit Breaker)는 주로 교류(AC) 계통의 주차단기로 사용되며, 태양광 직류축 보호 장치로는 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 태양광 발전 시스템 시공

21. 계약자가 단위업무별 가중치와 월별 공정률을 표시하여 공사 착공 전에 발주처에 사전 검토 및 확인을 받아야 하는 것은?

  1. 투입인원 건강기록부
  2. 설계감리 확인서
  3. 시공 예정공정표
  4. 감리일지
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 케이블의 방화구획 관통부 처리에서 불필요한 것은?

  1. 난연성
  2. 내열성
  3. 내화구조
  4. 단열구조
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 배전선로의 손실 경감과 관계없는 것은?

  1. 승압
  2. 다중접지방식 채용
  3. 부하의 불평형 방지
  4. 역률 개선
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가교폴리에틸렌 케이블 단말처리를 위해 사용하는 절연테이프의 종류는?

  1. 고무 절연테이프
  2. 비닐 절연테이프
  3. 자기융착 절연테이프
  4. 폴리에틸렌 절연테이프
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 태양광발전시스템의 기획 및 설계시 조사 할 항목과 연결이 잘못된 것은?

  1. 사전조사 – 각 지자체 조례 등
  2. 환경조건의 조사 – 빛, 영해, 공해
  3. 설치조건의 조사 – 설치장소, 재료의 반입 경로
  4. 설치조건의 검토 – 전기안전관리자 이력검토
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 태양전지 모듈 설치 시 감전방지책으로 옳은 것은?

  1. 작업시에는 일반 장갑을 착용한다.
  2. 태양전지 모듈은 저압기익 때문에 공구는 반드시 절연처리 될 필요가 없다.
  3. 강우 시 발전이 없기 때문에 작업을 해도 무관하다.
  4. 태양광 모듈을 수리할 경우 표면을 차광시트로 씌워야 한다.
(정답률: 84%)
  • 태양광 모듈은 빛을 받으면 즉시 전기를 생산하므로, 수리 시 감전을 방지하기 위해 차광시트로 표면을 덮어 발전(전압 발생)을 차단해야 합니다.

    오답 노트
    일반 장갑 착용: 절연 장갑을 착용해야 함
    공구 절연 불필요: 반드시 절연 공구를 사용해야 함
    강우 시 작업 무관: 습기로 인해 감전 위험이 증가하므로 금지함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 태양광 발전소 등의 전력시설물 감리업무를 무엇이라 하는가?

  1. 검측감리
  2. 시공감리
  3. 책임감리
  4. 설계감리
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 태양전지 모듈의 배선 연결 후, 확인 점검 사항이 아닌 것은?

  1. 각 모듈의 극성 확인
  2. 전압 확인
  3. 플리커 확인
  4. 단락전류의 측정
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 모듈에서 접속함 직류배선이 50m이며, 모듈 어레이 전압이 600V, 전류가 8A 일 때, 전압강하는 몇 V 인가? (단, 전선의 단면적은 4.0mm2이다.)

  1. 1.56V
  2. 2.56V
  3. 3.56V
  4. 4.56V
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 태양광설비의 전기배선 기분으로 옳지 않은 것은?

  1. 태양전지판의 접속 배선함 연결부위는 일체형 전용 커넥터를 사용한다.
  2. 태양전지에서 옥내에 이르는 전선은 비닐절연전선 또는 TFR-CV 선을 사용한다.
  3. 태양전지판의 배선은 바람에 흔들림이 없도록 케이블타이 등으로 단단히 고정한다.
  4. 태양전지판의 출력배선은 극성을 확인할 수 있도록 표시를 한다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 태양전지 모듈간 배선시 단락전류를 충분히 견딜 수 있는 전선의 최소 굵기로 적당한 것은?

  1. 0.75mm2 이상
  2. 2.5mm2 이상
  3. 4.0mm2 이상
  4. 8.0mm2 이상
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 역률을 개선하였을 경우 그 효과로 맞지 않는 것은?

  1. 전력손실의 감소
  2. 설비용량의 무효분 증가
  3. 전압강하의 감소
  4. 각종기기의 수명연장
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 간선의 굵기를 산정하는데 결정요소가 아닌 것은?

  1. 불평형 전류
  2. 허용전류
  3. 전압강하
  4. 고조파
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 태양광 발전시스템의 시공절차에 포함되지 않는 것은?

  1. 어레이 기초공사
  2. 전기배선공사
  3. 태양광 어레이의 발전량 산출
  4. 태양전지 모듈의 설치공사
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 접지극의 물리적인 접지저항 저감방법이 아닌 것은?

  1. 접지극의 직렬접속
  2. 접지극의 치수확대
  3. 접지극을 깊이 매설
  4. MESH 공법
(정답률: 64%)
  • 접지저항을 낮추기 위한 물리적 방법은 저항을 병렬로 연결하여 전체 저항을 줄이는 것입니다. 접지극의 직렬접속은 오히려 전체 저항을 증가시키므로 저감 방법이 될 수 없습니다.

    오답 노트
    접지극의 치수확대, 접지극 깊이 매설, MESH 공법은 모두 접지저항을 낮추는 유효한 물리적 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 지붕에 설치하는 태양전지 모듈의 설치방법으로 옳지 않은 것은?

  1. 시공, 유지보수 등의 작업을 하기 쉽도록 한다.
  2. 온도상승을 방지하기 위해 지붕과 모듈을 간격을 둔다.
  3. 모듈 고정용 볼트, 너트 등은 상부에서 조일 수 있어야 한다.
  4. 태양전지 모듈의 설치방법 중 세로 깔기는 모듈의 긴 쪽이 상하가 되도록 설치한다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 감리원은 하도급 게약통지서에 관한 적정성 여부를 검토하여 발주자에게 며칠 이내에 의견을 제출하는가?

  1. 7일 이내
  2. 10일 이내
  3. 15일 이내
  4. 30일 이내
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 태양전지 모듈과 인버터 간의 지중 배선시 알맞은 공사방법은?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 중량물의 압력을 받을 우려가 있는 경우 1.0 이상, 일반장소는 0.5m 이상 깊이로 매설한다.
  2. 중량물의 압력을 받을 우려가 있는 경우 1.2 이상, 일반장소는 0.5m 이상 깊이로 매설 한다.
  3. 중량물의 압력을 받을 우려가 있는 경우 1.0 이상, 일반장소는 0.6m 이상 깊이로 매설한다.
  4. 중량물의 압력을 받을 우려가 있는 경우 1.2 이상, 일반장소는 0.6m 이상 깊이로 매설한다.
(정답률: 73%)
  • 태양전지 모듈과 인버터 간의 지중 배선 시 매설 깊이 기준을 묻는 문제입니다. 중량물의 압력을 받을 우려가 있는 경우에는 $1.2\text{m}$이상, 일반 장소는 $0.6\text{m}$이상 깊이로 매설해야 합니다.

    오답 노트
    규정 개정 후에는 중량물 압력 우려 시 $1.0\text{m}$이상, 일반 장소 $0.6\text{m}$이상으로 변경되었으나, 본 문제의 정답은 기존 규정인 중량물 $1.2\text{m}$이상, 일반 장소 $0.6\text{m}$이상을 기준으로 합니다.
  • 지중전선로의 매설(한국전기설비규정 334.1 지중전선로의 시설)
    직
    가. 관로식에 의하여 시설하는 경우에는 매설 깊이를 1.0 m 이상으로 하되, 매설 깊이가 충분하지 못한 장소에는 견고하고 차량 기타 중량물의 압력에 견디는 것을 사용할 것. 다만 중량물의 압력을 받을 우려가 없는 곳은 0.6 m 이상으로 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 접속함에서 인버터까지 배선의 전압강하율은 몇 % 이내로 권장하고 있는가?

  1. 1~2%
  2. 3~4%
  3. 4~5%
  4. 6~7%
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 자가용 전기설비의 검사를 받으려면 신청인은 안전공사에 검사희망일 며칠 전까지 사용전 검사를 신청하여야 하는가?

  1. 5일
  2. 7일
  3. 14일
  4. 30일
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 태양광 발전 시스템 운영

41. 태양광발전소의 정기검사는 몇 년마다 받아야 하는가?

  1. 2년
  2. 3년
  3. 4년
  4. 5년
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 태양광발전 시스템의 단락전류 측정 시 가장 높게 측정되는 경우는 다음 중 어느 것인가?

  1. 한 여름 낮(태양전지 어레이 표면 온도 70°)
  2. 한 여름 아침(태양전지 어레이 표면 온도 20℃)
  3. 한 겨울 낮(태양전지 어레이 표면 온도 40℃)
  4. 한 겨울 아침(태양전지 어레이 표면 온도 -10℃)
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 태양광발전 시스템에서 좋은 신뢰성을 갖도록 인버터 용량을 크게 하고 있다. 인버터의 단위용량을 크게 할 때의 설명으로 클린 것은?

  1. 어레이 구성면적이 넓어진다.
  2. 선로의 누설전류가 증가한다.
  3. 정전용량이 감소한다.
  4. 경제적이다.
(정답률: 52%)
  • 인버터의 단위 용량을 크게 하면 어레이 구성 면적이 넓어지고, 직류측에 상용주파 대지교류전압 성분이 존재할 때 대지 정전용량을 충·방전하는 누설전류가 증가하게 됩니다. 따라서 정전용량이 감소한다는 설명은 틀린 것입니다.

    오답 노트
    어레이 구성면적 넓어짐: 용량 증대에 따른 당연한 결과
    누설전류 증가: 정전용량 증가로 인해 발생
    경제적: 설비 단순화로 인한 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 어레이 단자함 및 접속함 점검내용이 아닌 것은?

  1. 어레이 출력확인
  2. 절연저항 측정
  3. 퓨즈 및 다이오드 소손 여부
  4. 온도센서 동작확인
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 태양광발전 시스템 장애나 실패 원인 중 가장 발생빈도가 높은 원인은?

  1. 인버터 고장
  2. 느슨한 결선
  3. 스트링 퓨즈의 결함
  4. 서지 전압 보호기 결함
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 파워컨디셔너의 일상점검 항목이 아닌 것은?

  1. 외함의 부식 및 파손
  2. 외부 배선의 손상여부
  3. 이상음, 악취 및 과열 상태
  4. 가대의 부식 및 오염 상태
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 실리콘 단결정과 다결정 태양전지의 일반적인 설명 중 틀린 것은?

  1. 고온, 작동시 다결정의 출력감소가 크다.
  2. 단결정의 직렬저항성분이 작다.
  3. 다결정 전지의 병렬성분이 작다.
  4. V∞(Open Circuit Voltage) 크기의 차는 작다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 태양전지 어레이의 절연저항 측정값으로 옳은 것은?

  1. 400V를 초과하는 경우 0.4MΩ
  2. 400V 이하의 경우 0.1MΩ 이하
  3. 400V를 초과하는 경우 0.3MΩ 이하
  4. 대지전압 150V 초과하고 300V 이하인 경우 0.1MΩ 이하
(정답률: 67%)
  • 태양전지 어레이의 절연저항 기준은 대지전압의 크기에 따라 결정됩니다.
    - $150\text{V}$이하: $0.1\text{M}\Omega$
    - $150\text{V}$ 초과 $300\text{V}$이하: $0.2\text{M}\Omega$
    - $300\text{V}$ 초과 $400\text{V}$이하: $0.3\text{M}\Omega$
    - $400\text{V}$ 초과: $0.4\text{M}\Omega$


    오답 노트
    400V 이하의 경우 0.1MΩ 이하: 전압별 기준값 불일치 및 절연저항은 기준치 '이상'이어야 함
    400V를 초과하는 경우 0.3MΩ 이하: 기준값 불일치 및 '이하'가 아닌 '이상'이어야 함
    대지전압 150V 초과하고 300V 이하인 경우 0.1MΩ 이하: 기준값 불일치 및 '이하'가 아닌 '이상'이어야 함
  • 2021 1.1 QNXJ
    한국전기설비규정 KEC규정변경으로 삭제되야함
    출제기준 제외문항으로 삭제함
    2026년 타사문제집비교
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 인버터 변환효율을 구하는 식은? (단, PAC는 교류 입력 전력, PDC는 직류 입력 전력이다.)

(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 태양광발전 시스템에 있어 운전 정지 후에 해야 하는 점검 사항은?

  1. 부하 전류 확인
  2. 단자의 조임상태 확인
  3. 계기류의 이상유무 확인
  4. 각 선간전압 확인
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 준공시 태양전지 어레이의 점검항목이 아닌 것은?

  1. 프레임 파손 및 변형유무
  2. 가대 접지 상태
  3. 표면의 오염 및 파손상태
  4. 전력량계 설치유무
(정답률: 80%)
  • 태양전지 어레이의 준공 점검은 모듈의 물리적 상태와 설치 안전성을 확인하는 것이 핵심입니다. 프레임 파손 및 변형유무, 가대 접지 상태, 표면의 오염 및 파손상태는 어레이 자체의 건전성을 확인하는 항목이지만, 전력량계 설치유무는 어레이가 아닌 시스템 전체의 계량 및 모니터링 단계에서 확인하는 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 태양광발전소 운전 시 모듈에서 Hotspot 발생의 원인과 설명으로 가장 적절한 것은?

  1. 전지의 직렬(Rs) 및 병렬(Rsh) 저항이 증가한다.
  2. 전지의 직렬(Rs) 및 병렬(Rsh) 저항이 감소한다.
  3. 전지의 직렬(Rs) 저항이 증가하고 병렬(Rsh) 저항이 감소한다.
  4. 전지의 직렬(Rs) 저항이 감소하고 병렬(Rsh) 저항이 증가한다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 태양광 인버터 이상신호 해결 후 재 가동시킬 때 인버터 ON한 후 몇 분 후에 재가동 하여야 하는가?

  1. 즉시 가동
  2. 1분 후
  3. 3분 후
  4. 5분 후
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 태양광 발전설비의 접속함 점검 사항이 아닌 것은?

  1. 역전류 방지 다이오드 이상 유무
  2. 접속부의 볼트 조임 상태 및 발열 상태
  3. 퓨즈 상태 확인
  4. 조도계 센서 동작여부
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 태양광 모듈의 유지관리 사항이 아닌 것은?

  1. 모듈의 유리표면 청결유지
  2. 음영이 생기지 않도록 주변정리
  3. 케이블 극성 유의 및 방수 커넥터 사용 여부
  4. 셀이 병렬로 연결 되었는지 여부
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 운영계획수립시 주기와 점검내용이 맞지 않는 것은?

  1. 일간점검 : 태양광모듈 주위의 그림자 발생하는 물체 유무
  2. 주간점검 : 태양광모듈의 표면에 불순물 유무
  3. 월간점검 : 태양광모듈 외부의 변형발생 유무
  4. 연간점검 : 태양광모듈의 결선상 탈선 부분 발생 유무
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자가용 태양광발전 설비의 사용전 검사 항목이 아닌 것은?

  1. 부하운전시험 검사
  2. 변압기본체 검사
  3. 전력변환장치 검사
  4. 종합연동시험 검사
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 태양전지 모듈, 전선 및 개폐기 등의 유지관리 사항 중 틀린 것은?

  1. 전선의 공칭단면적 2.0mm2이상의 연동선 또는 동등 이상의 세기 및 굵기인지 확인한다.
  2. 전기적으로 완전한 접속과 동시에 접속점 장력이 가해지지 않도록 한다.
  3. 충전부분이 노출되었는지 확인한다.
  4. 전로에 단락이 생긴 경우 전로를 보호하는 과전류 차단기 시설을 확인한다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양광 모듈에 설치되어 있는 바이패스 다이오드(Bypass Diode)의 역할과 거리가 먼 것은?

  1. 그림자 효과가 발생할 때 쉽게 작동한다.
  2. 내부의 직렬저항이 커질 때 작동한다.
  3. 전지 내부의 병렬저항이 작아질 때 쉽게 작동한다.
  4. 병렬 Diode의 개수가 증가할수록 쉽게 작동한다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 독립형 태양광발전시스템의 주요 구성장치가 아닌 것은?

  1. 태양광(PV) 모듈
  2. 충방전 제어기
  3. 축전지 또는 축전지 뱅크
  4. 배전시스템 및 송전설비
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 신재생 에너지 관련 법규

61. 태양전지 어레이 출력전압이 400V 미만인 경우 기계기구의 절대 및 금속제 외항에는 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 82%)
  • 태양전지 어레이 출력전압이 $400\text{V}$ 미만인 경우, 기계기구의 절대 및 금속제 외함에는 제3종 접지공사를 시행해야 합니다.

    오답 노트
    KEC 규정 변경 전 기준이며, 현재는 접지 시스템 체계가 변경되어 해당 구분 방식은 사용되지 않습니다.
  • 2021 1.1 QNXJ
    한국전기설비규정 KEC규정변경으로 삭제되야함
    출제기준 제외문항으로 삭제함
    2026년 타사문제집비교
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 빙설이 적고 인가가 밀집한 도시에 시설하는 고압 가공전선로 설계에 사용하는 풍압하중은?

  1. 갑종 풍압하중
  2. 을종 풍압하중
  3. 병종 풍압하중
  4. 갑종 풍압하중과 을종 풍압하중을 각 설비에 따라 혼용
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 대통령령으로 정하는 일정 규모 이상의 건축물은 산업통상자원부와 국토교통부가 공동부령으로 정하는 건축물로서 연면적 몇 제곱미터 이상의 건축물이 신ㆍ재생에너지 이용 인증대상 건축물인가?

  1. 1천제곱미터 이상
  2. 2천제곱미터 이상
  3. 3천제곱미터 이상
  4. 4천제곱미터 이상
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 신에너지 및 신재생에너지 개발ㆍ이용ㆍ보급 촉진법에서 정의하고 있는 신재생에너지에 포함되지 않는 것은?

  1. 수력
  2. 폐기물 에너지
  3. 원자력
  4. 연료전지
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 전력시장에서 전력을 직접 구매할 수 있는 전기사용자의 수전설비용량 기준은?

  1. 10000kVA
  2. 20000kVA
  3. 30000kVA
  4. 50000kVA
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 태양전지 모듈은 최대사용전압 몇 배의 직류전압을 충전부분과 대지 사이에 연속하여 10분간 가하여 절연내력을 시험하였을 때 이에 견디어야 하는가?

  1. 0.92
  2. 1
  3. 1.25
  4. 1.5
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 저탄소 녹색성장 기본법에서 정의하는 용어의 뜻이 잘못 된 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 저탄소 : 화석연료 의존도를 높이고 청정에너지의 사용 및 보급을 확대하여 온실가스를 최소한으로 출이는 것
  2. 녹색기술 : 온실가스 감축기술, 에너지 이용 효율화 등 사회ㆍ경제 활동의 전 과정에 걸쳐 에너지와 자본을 절약하고 효율적으로 사용하여 온실가스 및 오염물질의 배출을 최소화 하는 기술
  3. 녹색제품 : 에너지ㆍ자원의 투임과 온실가스 및 오염물질의 발생을 최소화하는 제품
  4. 녹색경영 : 온실가스 배출 및 환경오염의 발생을 최소화 하면서 사회적 윤리적 책임을 다하는 경영
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 신ㆍ재생에너지의 기술개발 및 이용ㆍ보금을 촉진하기 위한 기본계획에 대한 설명으로 옳지 않은 것은?

  1. 기본계획의 계획기간은 10년 이상으로 한다.
  2. 총에너지생산량 중 신ㆍ재생에너지가 차지하는 비율의 목표가 포함된다.
  3. 신ㆍ재생에너지 분야 전문인력 양성계획이 포함된다.
  4. 온실가스 배출 감소 목표가 포함된다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 전기공사업법에 규정된 전기공사기술자의 양성교육훈련의 교육시간은?

  1. 20시간
  2. 30시간
  3. 40시간
  4. 60시간
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전기사헙의 허가를 신청하는 자가 사업계획서를 작성할 때 태야광설비의 개요로 기재하여야 할 내용이 아닌 것은?

  1. 태양전지 및 인버터의 효율, 변환방식, 교류주파수
  2. 태양전지의 종류, 정격용량, 정격전압 및 정격출력
  3. 인버터의 종류, 입력전압, 출력전압 및 정격출력
  4. 집광판(集光板)의 면적
(정답률: 65%)
  • 전기사업 허가 신청 시 사업계획서의 태양광설비 개요에는 태양전지의 종류·정격용량·정격전압 및 정격출력, 인버터의 종류·입력전압·출력전압 및 정격출력, 집광판의 면적을 기재해야 합니다.

    오답 노트
    태양전지 및 인버터의 효율, 변환방식, 교류주파수: 법정 기재 필수 항목이 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 교류에서 저압의 한계는 몇[V]인가?(2021년 개정된 KEC 규정 적용됨)

  1. 600
  2. 750
  3. 1000
  4. 1500
(정답률: 68%)
  • KEC(한국전기설비규정) 개정 기준에 따라 교류(AC)의 저압 한계는 $1000\text{V}$이하로 정의됩니다.

    오답 노트
    직류(DC) 저압 한계: $1500\text{V}$이하
  • 21.1.1부 시행 - 정답 1000으로 맞게되었음
    -CBT문제은행AI 설명잘못 됨

    저압 : 직류1500V이하 교류 1000V이하
    고압 : 직류 1500V초과
    교류 1000V초과 ~ 7천V이하
    특고압 : 7천V를 초과

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 신ㆍ재생에너지 통계전문기관은?

  1. 신ㆍ재생에너지협회
  2. 신ㆍ재생에너지센터
  3. 통계청
  4. 한국에너지기술연구원
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 200kW 이하의 발전설비용량의 발전사업허가를 받으려는 자는 누구에게 전기사업 허가 신청서를 제출하여야 하는가?

  1. 안전행정부 장관
  2. 대통령
  3. 산업통상자원부 장관
  4. 해당 특별시장ㆍ광역시장ㆍ도지사
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전기공사업 등록증 및 등록수첩을 발급하는 자는?

  1. 대통령
  2. 산업통상자원부장관
  3. 시ㆍ도지사
  4. 지정공사업자단체
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 제1종 접지공사에 사용하는 접지선을 사람이 접속할 우려가 있는 곳에 시설하는 경우 접지선은 최소 어느 부분까지 합성수지관 또는 이와 동등 이상의 절연 효력 및 강도를 가지는 물드로 덮게 되어 있는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 지하 30[cm]로부터 지표상 1.5[m]까지의 부분
  2. 지하 10[cm]로부터 지표상 1.6[m]까지의 부분
  3. 지하 75[cm]로부터 지표상 2.0[m]까지의 부분
  4. 지하 90[cm]로부터 지표상 2.5[m]까지의 부분
(정답률: 79%)
  • 제1종 접지공사 시 사람이 접속할 우려가 있는 곳의 접지선은 보호를 위해 지하 $75\text{cm}$로부터 지표상 $2.0\text{m}$까지의 부분을 합성수지관 등으로 덮어야 합니다.
    (단, 2021년 KEC 규정 개정으로 현재는 접지 종별 구분이 폐지되어 출제되지 않는 유형입니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 신ㆍ재생에너지 공급인증서를 발급받으려는 자는 공급인증서 발급 및 거래시장 운영에 관한 규칙에 의거 신ㆍ재생에너지를 공급한 날부터 며칠 이내에 공급인증서 발급 신청을 하여야 하는가?

  1. 15일
  2. 30일
  3. 60일
  4. 90일
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 발전사업자 등에게 총전력생산량의 일부를 의무적으로 신재생에너지로 공급하게 하는 제도에서 정하고 있는 2013년도 신재생에너지 의무공급량 비율은?

  1. 2%
  2. 2.5%
  3. 3%
  4. 3.5%
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 저압 연접 인입선의 시설 규정으로 틀린 것은?

  1. 경간이 20[m]인 곳에서 DV 전선을 사용하였다.
  2. 인입선에서 분기하는 점에서부터 100[m]를 넘지 않았다.
  3. 폭 4.5[m]의 도로를 횡단하였다.
  4. 옥내를 통과하지 않도록 했다.
(정답률: 65%)
  • 저압 연접 인입선은 경간이 $20\text{m}$를 초과하는 곳에서는 DV 전선을 사용할 수 없으며, 반드시 인장강도가 충분한 전선을 사용해야 합니다.

    오답 노트
    분기점으로부터 $100\text{m}$이하 시설: 규정 준수
    도로 횡단 시 높이 $4.5\text{m}$이상 유지: 규정 준수
    옥내 통과 금지: 규정 준수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 발전사업자가 의무적으로 전압 및 주파수를 측정하여야 하는 횟수와 측정결과 보존기간은?

  1. 매월 1회 이상 측정하고 1년간 보존
  2. 매월 1회 이상 측정하고 3년간 보존
  3. 매년 1회 이상 측정하고 3년간 보존
  4. 매년 1회 이상 측정하고 1년간 보존
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 전기공사기술자의 등급 및 경력 등에 관한 증명서를 발급하는 자는?

  1. 산업통상자원부장관
  2. 한국산업인력공단
  3. 시ㆍ도지사
  4. 전기공사협회
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록
