생산자동화산업기사 필기 기출문제복원 (2018-08-19)

생산자동화산업기사 2018-08-19 필기 기출문제 해설

이 페이지는 생산자동화산업기사 2018-08-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화산업기사
(2018-08-19 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 센터리스 연삭기에 필요하지 않은 부품은?

  1. 받침판
  2. 양센터
  3. 연삭숫돌
  4. 조정숫돌
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 나사의 유효지름을 측정하는 방법이 아닌 것은?

  1. 삼침법에 의한 측정
  2. 투영기에 의한 측정
  3. 플러그 게이지에 의한 측정
  4. 나사 마이크로미터에 의한 측정
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 바깥지름 원통 연삭에서 연삭숫돌이 숫돌의 반지름 방향으로 이송하면서 공작물을 연삭하는 방식은?

  1. 유성형
  2. 플런지 컷형
  3. 테이블 왕복형
  4. 연삭숫돌 왕복형
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 정밀 입자 가공 중 래핑(lapping)에 대한 설명으로 틀린 것은?

  1. 가공면의 내마모성이 좋다.
  2. 정밀도가 높은 제품을 가공할 수 있다.
  3. 작업 중 분진이 발생하지 않아 깨끗한 작업환경을 유지할 수 있다.
  4. 가공면에 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류한 랩제가 마모를 촉진시킨다.
(정답률: 71%)
  • 래핑은 랩제를 사용하여 가공물을 미세하게 갈아내는 연삭 공정의 일종으로, 가공 과정에서 필연적으로 미세한 분진이 발생합니다.

    오답 노트
    가공면의 내마모성이 좋다: 정밀 가공으로 표면 조도가 우수하여 내마모성이 향상됩니다.
    정밀도가 높은 제품을 가공할 수 있다: 매우 정밀한 치수 제어가 가능합니다.
    가공면에 랩제가 잔류하기 쉽고, 제품을 사용할 때 잔류한 랩제가 마모를 촉진시킨다: 랩제 제거가 불충분할 경우 마모의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 측정 오차에 관한 설명으로 틀린 것은?

  1. 기기 오차는 측정기의 구조상에서 일어나는 오차이다.
  2. 계통 오차는 측정값에 일정한 영향을 주는 원인에 의해 생기는 오차이다.
  3. 우연 오차는 측정자와 관계없이 발생하고, 반복적이고 정확한 측정으로 오차보정이 가능하다.
  4. 개인 오차는 측정자의 부주의로 생기는 오차이며, 주의해서 측정하고 결과를 보정하면 줄일 수 있다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 센터 펀치 작업에 관한 설명으로 틀린 것은? (단, 공작물의 재질은 SM45C이다.)

  1. 선단은 45°이하로 한다.
  2. 드릴로 구멍을 뚫을 자리 표시에 사용된다.
  3. 펀치의 선단을 목표물에 수직으로 펀칭한다.
  4. 펀치의 재질은 공작물보다 강도가 높은 것을 사용한다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 선반에서 지름 100mm의 저탄소 강재를 이송 0.25mm/rev, 길이 80mm를 2회 가공했을 때 소요된 시간이 80초라면 회전수는 약 몇 rpm인가?

  1. 450
  2. 480
  3. 510
  4. 540
(정답률: 58%)
  • 가공 시간 공식을 이용하여 회전수를 구합니다. 전체 시간 80초 중 1회 가공 시간은 40초이며, 가공 길이와 이송량을 통해 총 회전수를 계산합니다.
    ① [기본 공식] $N = \frac{L}{f \times T} \times 60$
    ② [숫자 대입] $N = \frac{80}{0.25 \times 40} \times 60$
    ③ [최종 결과] $N = 480$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 1대의 드릴링 머신에 다수의 스핀들이 설치되어 1회에 여러 개의 구멍을 동시에 가공할 수 있는 드릴링 머신은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 다두 드릴링 머신
  2. 다축 드릴링 머신
  3. 탁상 드릴링 머신
  4. 레이더얼 드릴링 머신
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭공구의 측면과 피삭재의 가공면과의 마찰에 의하여 절삭공구의 절삭면에 평행하게 마모되는 공기인선의 파손현상은?

  1. 치핑
  2. 크랙
  3. 플랭크 마모
  4. 크레이터 마모
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반작업 시 절삭속도 결정조건으로 가장 거리가 먼 것은?

  1. 베드의 경도
  2. 가공물의 경도
  3. 바이트의 경도
  4. 절삭유의 사용유무
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수직 밀링 머신에서 좌우 이송을 하는 부분의 명칭은?

  1. 니(knee)
  2. 새들(saddle)
  3. 테이블(table)
  4. 컬럼(column)
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 리머에 관한 설명으로 틀린 것은?

  1. 드릴 가공에 비하여 절삭속도를 빠르게 하고 이송은 적게 한다.
  2. 드릴로 뚫은 구멍을 정확한 치수로 다듬질하는데 사용한다.
  3. 절삭속도가 느리면 리머의 수명은 길게되나 작업 능률이 떨어진다.
  4. 절삭속도가 너무 빠르면 랜드(land)부가 쉽게 마모되어 수명이 단축된다.
(정답률: 67%)
  • 리머는 드릴로 뚫은 구멍을 정밀하게 다듬는 공구로, 드릴 가공 시보다 절삭속도를 낮게 설정하고 이송은 빠르게 하여 가공 효율과 표면 거칠기를 조절해야 합니다.

    오답 노트
    드릴로 뚫은 구멍을 정확한 치수로 다듬질하는데 사용한다: 리머의 기본 목적임
    절삭속도가 느리면 리머의 수명은 길게되나 작업 능률이 떨어진다: 속도와 수명/능률의 일반적 관계임
    절삭속도가 너무 빠르면 랜드(land)부가 쉽게 마모되어 수명이 단축된다: 과도한 속도로 인한 마모 현상임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링가공에서 커터의 날 수는 6개 1날당의 이송은 0.2mm, 커터의 외경은 40mm, 절삭속도는 30m/min일 때 테이블의 이송속도는 약 몇 mm/min인가?

  1. 274
  2. 286
  3. 298
  4. 312
(정답률: 63%)
  • 테이블의 이송속도를 구하기 위해 먼저 커터의 분당 회전수를 계산한 후, 이를 이송 공식에 대입합니다.
    ① [기본 공식]
    $N = \frac{1000 \times V}{\pi \times D}$ (분당 회전수)
    $F = f \times z \times N$ (이송속도)
    ② [숫자 대입]
    $$N = \frac{1000 \times 30}{3.14 \times 40} = 238.85$$
    $$F = 0.2 \times 6 \times 238.85$$
    ③ [최종 결과]
    $$F = 286.6$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공작기계의 메인 전원 스위치 사용 시 유의사항으로 적합하지 않는 것은?

  1. 반드시 물기 없는 손으로 사용한다.
  2. 기계 운전 중 정전이 되면 즉시 스위치를 끈다.
  3. 기계 시동 시에는 작업자에게 알리고 시동한다.
  4. 스위치를 끌 때에는 반드시 부하를 크게 한다.
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 나사를 1회전시킬 때 나사산이 축 방향으로 움직인 거리를 무엇이라 하는가?

  1. 각도(angle)
  2. 리드(lead)
  3. 피치(pitch)
  4. 플랭크(flank)
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 전해가공의 특징으로 틀린 것은?

  1. 전극은 양극(+)에 가공물을 음극(-)으로 연결한다.
  2. 경도가 크고 인성이 큰 재료도 가공능률이 높다.
  3. 열이나 힘의 작용이 없으므로 금소학적인 결함이 생기지 않는다.
  4. 복잡한 3차원 가공도 공구자국이나 버(Burr)가 없이 가공할 수 있다.
(정답률: 57%)
  • 전해가공은 전기도금의 반대 원리를 이용하므로, 가공물을 양극(+)에 연결하고 전극을 음극(-)에 연결하여 가공물을 용해시켜야 합니다.

    오답 노트
    전해가공은 전기화학적 반응을 이용하므로 재료의 경도와 상관없이 가공이 가능하며, 기계적 힘이나 열 영향이 없어 금속학적 결함이 없고 버(Burr)가 발생하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. CNC 선반에서 나사 절삭 사이클의 준비기능 코드는?

  1. G02
  2. G28
  3. G70
  4. G92
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 절삭공구 재료가 갖추어야 할 조건으로 틀린 것은?

  1. 조형성이 좋아야 한다.
  2. 내마모성이 커야 한다.
  3. 고온경도가 높아야 한다.
  4. 가공재료와 친화력이 커야 한다.
(정답률: 65%)
  • 절삭 공구와 가공 재료 사이의 친화력이 크면 칩이 공구 끝에 달라붙는 구성인선(Built-up edge)이 발생하여 가공 정밀도가 떨어지므로, 친화력은 작아야 합니다.

    오답 노트
    조형성, 내마모성, 고온경도는 공구의 수명과 정밀도를 위해 반드시 갖춰야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 밀링가공 할 때 하향절삭과 비교한 상향절삭의 특징으로 틀린 것은?

  1. 절삭 자취의 피치가 짧고, 가공 면이 깨끗하다.
  2. 절삭력이 상향으로 작용하여 가공물 고정이 불리하다.
  3. 절삭 가공을 할 때 마찰열로 접촉 면의 마모가 커서 공구의 수명이 짧다.
  4. 커터의 회전방향과 가공물의 이송이 반대이므로 이송기구의 백래시(back lash)가 자연히 제거된다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 절삭유를 사용함으로써 얻을 수 있는 효과가 아닌 것은?

  1. 공구수명 연장 효과
  2. 구성인선 억제 효과
  3. 가공물 및 공구의 냉각 효과
  4. 가공물의 표면거칠기 값 상승 효과
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 다음 중 가는 2점 쇄선의 용도가 아닌 것은?

  1. 가공 전의 모양 표시
  2. 인접 부분의 모양 표시
  3. 단면 뒷부분의 모양 표시
  4. 가공에 사용하는 공구의 모양 표시
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 도면에서 표면의 줄무늬 방향 지시 그림기호 M은 무엇을 뜻하는가?

  1. 가공에 의한 커터의 줄무늬가 기호를 기입한 그림의 투영면에 비스듬하게 두 방향으로 교차
  2. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원모양
  3. 가공에 의한 커터의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양
  4. 가공에 의한 커터의 줄무늬가 여러 방향
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 핸들이나 바퀴 암 리브, 훅, 축 등의 절단명을 나타내는 도시법으로 가장 적합한 것은?

  1. 계단 단면도
  2. 부분 단면도
  3. 한쪽 단면도
  4. 회전도시 단면도
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 구멍의 지름 치수가 로 표시되어 있을 때 치수 공차는 몇 mm인가?

  1. 0.013
  2. 0.025
  3. 0.037
  4. 0.012
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 도면에서 X로 표시된 부분의 의미는?

  1. 데이텀 표적 기호로 점을 의미한다.
  2. 데이텀 표적 기호로 면을 의미한다.
  3. 데이텀 표적 기호로 축을 의미한다.
  4. 데이텀 표적 기호로 선을 의미한다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 도면에 나타난 용접기호의 지시사항을 가장 올바르게 설명한 것은?

  1. 슬롯 너비 5mm, 용접부 길이 15mm인 플러그 용접 6개소
  2. 스폿의 지름이 6mm,이고 피치는 15mm인 스폿 용접
  3. 덧붙임 폭 5mm, 용접부 길이 15mm인 덧붙임 용접
  4. 용접부 지름이 6mm이고 피치는 15mm인 심 용접
(정답률: 64%)
  • 제시된 용접 기호 $\text{5} \square \text{6} \times \text{15(25)}$에서 $\square$ 기호는 플러그 용접을 의미하며, 앞의 숫자 5는 슬롯 너비, 15는 용접부 길이, 6은 용접 개소를 나타냅니다. 따라서 슬롯 너비 $5\text{mm}$, 용접부 길이 $15\text{mm}$인 플러그 용접 6개소에 대한 지시사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 경사부가 있는 대상물에서 경사면의 실형을 표시할 필요가 있는 경우 사용하는 투상도는?

  1. 관용 투상도
  2. 보조 투상도
  3. 부분 투상도
  4. 회전 투상도
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같은 등각투상도와 이에 대한 정면도와 좌측면도가 주어질 때 평면도로 가장 적합한 것은?

(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 구름 베어링 호칭번호 ‘7310 C DB’에 대한 설명으로 틀린 것은?

  1. 73 : 베어링 계열 기호로서 단열 엥귤러볼 베어링을 나타낸다.
  2. 10 : 안지름 번호로 베어링 안지름 치수는 50mm이다.
  3. C : 접촉각 기호로 호칭 접촉각이 10°초과 22°이하이다.
  4. DB : 보조 기호로 양쪽 내부 틈새를 나타낸다.
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스프링 제도 시 원칙적으로 하중이 가해진 상태(하중 상태)에 도시하여야 하는 스프링은 어느 것인가?

  1. 코일 스프링
  2. 벌류트 스프링
  3. 접시 스프링
  4. 겹판 스프링
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 설명에 해당하는 법칙은?

  1. 옴의 법칙
  2. 관성의 법칙
  3. 플레밍의 왼손 법칙
  4. 플레밍의 오른손 법칙
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “물체에 힘을 가하면 물체는 힘과 동일한 방향으로, 힘의 크기와 비례하는 가속도를 지닌다.”라고 정의되는 법칙은?

  1. 관성의 법칙
  2. 질량의 법칙
  3. 가속도의 법칙
  4. 작용ㆍ반작용의 법칙
(정답률: 76%)
  • 물체에 가해진 힘은 질량과 가속도의 곱과 같으며, 가속도는 힘의 크기에 비례한다는 뉴턴의 제2법칙입니다.
    $$F = ma$

    오답 노트
    관성의 법칙: 힘이 작용하지 않을 때 상태를 유지하려는 성질
    작용ㆍ반작용의 법칙: 모든 작용에는 크기가 같고 방향이 반대인 반작용이 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 직경 10cm의 원형 단면봉 1000kgf의 인장하중이 작용할 때, 이 봉에 발생되는 인장응력은 약 몇 kgf/cm2인가?

  1. 10
  2. 12.73
  3. 31.83
  4. 100
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 밑면적이 A이고 높이가 h인 원뿔의 체적을 구하는 식으로 옳은 것은?

  1. Aㆍh
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 힘의 모멘트 단위는 1Nㆍm인데 이것을 일의 단위인 J로 표시하면 얼마인가?

  1. 0.1J
  2. 0.7J
  3. 1J
  4. 1.5J
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 40[W]/120[V]라고 표기된 전구가 있다. 이 전구 안 필라멘트의 저항[Ω]은 얼마인가?

  1. 280
  2. 360
  3. 480
  4. 560
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

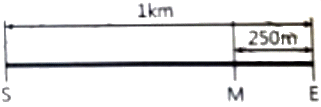

37. 자동차가 직선 도로상의 임의의 지점 S에서 출발하여 1km 멀어진 지점 E까지 갔다가 M지경까지 250m 만큼 되돌아오는데 50초가 걸렸다면, 50초 동안의 평균 속도[m/s]는?

  1. 5
  2. 10
  3. 15
  4. 25
(정답률: 51%)
  • 평균 속도는 총 이동 거리가 아닌 '변위(위치 변화량)'를 걸린 시간으로 나눈 벡터량입니다. 출발점 $S$에서 최종 지점 $M$까지의 직선 거리를 계산하여 적용합니다.
    ① [기본 공식] $v = \frac{\Delta x}{t}$ (평균 속도 = 변위 / 시간)
    ② [숫자 대입] $v = \frac{1000 - 250}{50}$
    ③ [최종 결과] $v = 15$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 줄(Joule)의 법칙에 의하여 줄열에 의해 발생하는 열량과 관계없는 요소는?

  1. 시간
  2. 온도
  3. 저항
  4. 전류
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 길이가 40cm인 스페너에 20kgf의 힘을 가할 때 발생하는 토크[kgfㆍm]는 얼마인가?

  1. 4
  2. 8
  3. 10
  4. 12
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 바닷물의 압력(수압)은 10m마다 1atm씩 증가한다. 30m 깊이에 있는 물체가 받는 절대압력은 얼마인가? (단, 대기압은 1atm이다.)

  1. 1atm
  2. 3atm
  3. 4atm
  4. 5atm
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 전기식 서보 기구용 검출기와 관계없는 것은?

  1. 싱크로
  2. 부르동관
  3. 잔위차계
  4. 차동변압기
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전자계전기 자신의 a접점을 이용하여 회로를 구성하여 스스로 동작을 유지하는 회로는?

  1. 순차회로
  2. 우선회로
  3. 유극회로
  4. 자기유지회로
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 정성적 제어 장치에 해당되는 것은?

  1. 서보 모터
  2. 전자 계전기
  3. 추적용 레이더
  4. 자동전원 조정장치
(정답률: 47%)
  • 정성적 제어(On-Off 제어)는 출력값이 연속적이지 않고 켜짐(On) 또는 꺼짐(Off)의 두 가지 상태로만 동작하는 제어이며, 전자 계전기가 대표적인 장치입니다.

    오답 노트
    서보 모터, 추적용 레이더, 자동전원 조정장치: 연속적인 값을 제어하는 정량적 제어 장치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 정상상태 오차를 최소화할 수 있는 제어방식은?

  1. 미분
  2. 비례
  3. 적분
  4. 비례미분
(정답률: 58%)
  • 적분 제어는 오차를 시간에 대해 누적하여 계산하므로, 정상상태에서 발생하는 잔류 편차를 제거하여 정상상태 오차를 최소화하는 데 가장 효과적입니다.

    오답 노트
    비례: 오차에 비례하여 제어하나 정상상태 오차가 남음
    미분: 변화율에 반응하여 응답 속도를 개선하고 오버슈트를 억제함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 제어 시스템을 해석하기 위해서는 시스템에 여러 종류의 시험 신호(test signal)를 사용하게 된다. 만일, 시스템에 갑작스런 외란이 들어왔을 때 유지되게 하려면 어떤 시험 신호(test signal)를 사용해야 하는가?

  1. 계단함수
  2. 램프함수
  3. 사인함수
  4. 포물선함수
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 출력신호를 입력 쪽으로 되돌아오게 하여 목표값에 따라 자동적으로 제어하는 것을 무슨 제어라고 하는가?

  1. 자동 제어
  2. 되먹임 제어
  3. 시퀸스 제어
  4. 프로그램 제어
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 96000bps를 사용하기 위한 1비트 전송시간은 약 몇 μs인가?

  1. 52
  2. 70
  3. 104
  4. 208
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 불대수 식의 결과로 옳은 것은?

  1. A
  2. B
  3. A+B
  4. AㆍB
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 C언어 프로그램 중 □칸의 변수가 지정된 10진수 일 때 사용하는 출력 명령어는?

  1. %c
  2. %d
  3. %e
  4. %f
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 PLC 입ㆍ출력 장치의 역할과 가장 거리가 먼 것은?

  1. 기억 선택
  2. 잡음 제어
  3. 절연 결합
  4. 신호 레벨 변환
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 서보기구에 대한 설명으로 틀린 것은?

  1. 출력이 낮을 때는 전기식보다 유압식이 유리하다.
  2. 원격 조작 장치로서의 기능과, 중력기구로서의 기능이 있다.
  3. 제어량의 위치, 자세 등의 기계적인 변휘의 자동제어계를 서보기구라 한다.
  4. 출력부를 입력신호에 추종시키기 위해서 일반적으로 힘, 토크를 증폭하는 증폭부를 가지고 있다.
(정답률: 70%)
  • 서보기구는 위치, 자세 등의 기계적 변위를 자동 제어하는 시스템으로, 입력 신호에 따라 힘이나 토크를 증폭하는 증폭부를 포함합니다.
    일반적으로 출력이 낮을 때는 유압식보다 전기식이 더 정밀하고 유리하며, 유압식은 고출력이 필요할 때 유리합니다.

    오답 노트
    출력이 낮을 때는 전기식보다 유압식이 유리하다: 저출력/정밀 제어에는 전기식이 더 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 인 선형 제어계에서 w=10일 때 주파수 전달 함수의 이득[db]은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. -10
  2. -20
  3. -30
  4. -40
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 게이지 압력을 구하는 식으로 옳은 것은?

  1. 게이지 압력=절대압력+대기압
  2. 게이지 압력=절대압력-대기압
  3. 게이지 압력=절대압력×대기압
  4. 게이지 압력=절대압력÷대기압
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

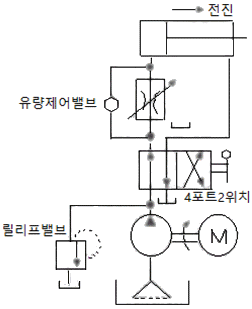

54. 다음 그림과 같이 유량제어밸브를 실린더의 입구 측에 설치하여 실린더의 전진 속도를 제어하는 회로는?

  1. 감압 회로
  2. 미터 인 회로
  3. 미터 아웃 회로
  4. 블리드 오프 회로
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 전달함수에 대한 설명이 틀릿 것은?

  1. Ti는 적분시간이다.
  2. TD는 리셋을(restr tate)이라 한다.
  3. Kτ를 비례이득이라고 한다.
  4. 이 조절기는 비례적분비분 동작조절기이다.
(정답률: 65%)
  • 제시된 전달함수 $G(s) = K_{\tau}(1 + \frac{1}{sT_i} + sT_D)$는 비례(P), 적분(I), 미분(D) 동작이 모두 포함된 PID 조절기입니다.
    여기서 $T_D$는 미분 시간(Time Delay)을 의미하며, 리셋율(Reset rate)은 적분 시간의 역수인 $\frac{1}{T_i}$를 의미합니다.

    오답 노트
    TD는 리셋을(restr tate)이라 한다: $T_D$는 미분 시간이며, 리셋율은 $\frac{1}{T_i}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 공기압 회로도의 기기 순서로 옳게 나열한 것은?

  1. 루브리케이터→공기 탱크→에어드라이어
  2. 에어드라이어→공기 탱크→루브리케이터
  3. 냉각기→공기 탱크→드레인 배출구 붙이 필터
  4. 드레인 배출구 붙이 필터→공기 탱크→냉각기
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전기식 서보기구에 관한 설명 중 틀린 것은?

  1. 신호의 전송이 용이하다.
  2. 피드백 장치가 필요 없다.
  3. 순차제어에 적합하지 않다.
  4. 유압식에 비해 취급이 간단하고 깨끗하다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 예열을 하여 발열 반응을 하는 프로세스 제어시스템의 온도를 제어하는 데 있어 단순한 피드백 제어의 경우 예열단계에서 오버슈트(over shoot)의 주된 원인이 되는 동작은?

  1. 미분동작(D동작)
  2. 적분동작(I동작)
  3. 비례미분동(PD동작)
  4. 비례적분비문동작(PID동작)
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 그림에서 동그란 기호의 의미는?

  1. 가합점
  2. 인출점
  3. 출력점
  4. 전달요소
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 유접점 논리회로와 비교한 무접점 논리회로의 특징이 아닌 것은?

  1. 유접점에 비하여 응답속도가 빠르다.
  2. 기계적인 기동부가 없기 때문에 수명이 길다.
  3. 논리회로가 소형화되어 복잡한 회로의 대치가 가능하다.
  4. 전자석의 동작으로 부착회로를 빈번하게 개폐할 수 있다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 마이크로컨트롤러의 어셈블러 언어 프로그램 중 명령어에 해당하는 것은?

  1. ADD
  2. DEC
  3. MOV
  4. ORG
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 공작물을 양극으로 하고, 전기저항이 적은 Cu, Zn을 음극으로 하여 전해액 속에 넣어 매끈한 공작물 표면을 얻을 수 있는 기공 방법은?

  1. 숏피닝
  2. 보일작업
  3. 연삭작업
  4. 전해연마
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 중량물 및 대형 공작물의 중절삭에 사용하기 위한 밀링머신은?

  1. 만능형
  2. 수직형
  3. 수평형
  4. 플레이너형
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 위치검출기를 사용하지 않아도 되는 모터 자체가 입력된 펄스만큼 회전할 수 있는 모터는?

  1. 스테핑 모터
  2. BLOC 모터
  3. 교류 유도모터
  4. 직류 서보모터
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 8비트 마이크로프로세서의 어드레스 핀수가 16개일 때 외부에 연결할 수 있는 최대 메모리 크기(kilo byte)는?

  1. 8
  2. 64
  3. 256
  4. 1024
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 산업용 로봇에서 servo ready의 의미로 옳은 것은?

  1. 컨트롤러에서 이상 유무를 확인, 점검하는 신호
  2. 정의된 위치 데이터를 키보드로 직접 입력하는 신호
  3. 아날로그 타입에서 모터 드라이버로 출력하는 속도 명령어 신호
  4. 전원 공급 후 컴트롤러가 이상 유무를 확인하기 전에 모터 드라이버 측에서 컨트롤러로 보내는 준비 신호
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Thermistor의 종류에 해당하지 않는 것은?

  1. CTR
  2. NTC
  3. OTR
  4. PTC
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 회로에서 푸시버튼 스위치 SW6은 OFF, SW7은 ON 상태일 때의 이진수 8비트 표현 시 v값으로 옳은 것은? (단, 회로의 x표시는 리던던시, JP3의 1번 단자가 LSB이고 8번 단자가 MSB이다. 1은 OR의 기호이다.)

  1. 0000 0010
  2. 0000 0001
  3. 1111 1101
  4. 1111 1110
(정답률: 46%)
  • 회로 분석 결과, JP3의 1번 단자(LSB)는 SW7이 ON 상태이므로 GND와 연결되어 $0$이 됩니다. 나머지 2~8번 단자는 리던던시(x) 처리되어 있으며, 프로그램 코드 $v = Inputb(PPI\_C) | 0xfc$에 의해 하위 1비트를 제외한 나머지 상위 7비트는 OR 연산으로 인해 모두 $1$이 됩니다. 따라서 최종 값은 $1111 1101$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 비반전 증폭기의 설명 중 옳은 것은?

  1. 전압이득이 1에 가까운 증폭기이다.
  2. 수학적인 미분연산을 행하는 증폭기이다.
  3. 입력신호 위상과 출력신호 위상이 같은 증폭기이다.
  4. 출력신호 위상이 입력신호 위상에 비하여 90도 앞서는 증폭기이다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 10진수 77을 2진수 값으로 변환한 값은?

  1. 1001101
  2. 1010101
  3. 1100101
  4. 1110101
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 광센서의 일종인 포토트랜지스터는 어떤 효과의 원리를 이용한 것인가?

  1. 광전 효과
  2. 도전 효과
  3. 압전 효과
  4. 제백 효과
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 역방량 항복에서 동작하도록 설계되어진 다이오드로서 전압안정화 회로로 사용되는 것은?

  1. 제너 다이오드
  2. 터널 다이오드
  3. 쇼트키 다이오드
  4. 기변용량 다이오드
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 선삭 작업 중 초경합금으로 만든 바이트가 치핑마모가 되었을 때 재연삭에 적합한 숫돌은?

  1. A 46 K m V
  2. C 150 L m B
  3. GC 30 M m B
  4. WA 46 K m V
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 선반가공 작업에서 작업자의 작업방법으로 틀린 것은?

  1. 척 핸들은 사용 후 척에서 제거한다.
  2. 바이트는 가능한 짧게 단단히 고정한다.
  3. 바이트 교환 시에는 기계를 정지시키고 한다.
  4. 표면 거칠기 상태 검사는 저속에서 손끝으로 만져 접촉을 느낀다.
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 금속의 길이와 단면적은 저항값에 어떠한 관계를 가지고 있는가?

  1. 길이와 단면적에 비례
  2. 길이에 비례하고 단면적에 반비례
  3. 길이에 반비례하고 단면적에 비례
  4. 길이에 비례하고 단면적의 제곱에 반비례
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 리액턴스의 설명으로 틀린 것은?

  1. 자체 인덕턴스가 클수록 유도 리액턴스값은 커진다.
  2. 정전용량이 작아질수록 용량 리액턴스의 값은 커진다.
  3. 교류전압의 주파수가 커질수록 유도 리액턴스의 값은 작아진다.
  4. 교류전압의 수파수가 커질수록 용량 리액턴스의 값은 작아진다.
(정답률: 55%)
  • 유도 리액턴스는 주파수와 인덕턴스에 비례하며, 용량 리액턴스는 주파수와 정전용량에 반비례합니다.

    오답 노트
    교류전압의 주파수가 커질수록 유도 리액턴스의 값은 작아진다: 주파수가 커지면 유도 리액턴스 값은 비례하여 커집니다.
    $$X_L = 2\pi f L$$
    $$X_C = \frac{1}{2\pi f C}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 스테핑 모터의 속도제어를 위한 입력신호의 형태는?

  1. 압력
  2. 저항
  3. 전압
  4. 펄스
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. JK-플립플롭에서 J, K 입력이 J=K=1일 때와 동일 기능의 플립플롭은?

  1. F-플립플롭
  2. T-플립플롭
  3. RF-플립플롭
  4. RST-플립플롭
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. NAND 회로의 출력에 NOT 회로를 접속하면 어떠한 회로가 되는가?

  1. OR 회로
  2. AND 회로
  3. NOR 회로
  4. Flip-Flop 회로
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 200V, 10W 정격인 전열기를 100V에 연결할 때 소비되는 전력[W]은 얼마인가?

  1. 1
  2. 2.5
  3. 10
  4. 25
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
