생산자동화산업기사 필기 기출문제복원 (2009-03-01)

생산자동화산업기사 2009-03-01 필기 기출문제 해설

이 페이지는 생산자동화산업기사 2009-03-01 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화산업기사
(2009-03-01 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 작업장에서 무거운 짐을 들고 운반 작업을 할 때의 설명으로 틀린 것은?

  1. 짐은 가급적 몸 가까이 가져온다.
  2. 가능한 상체를 곧게 세우고 등을 반듯이 하여 들어올린다.
  3. 짐을 들어올릴 때 충격이 없어야 한다.
  4. 짐은 무릎을 굽힌 자세에서 들고 편 자세에서 내려 놓는다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 브로핑 머신에 사용하는 절삭공구 브로치의 피치 간격을 일정하게 하지 않는 이유는?

  1. 난삭재 가공
  2. 떨림 발생을 방지
  3. 가공시간 단축
  4. 칩 처리용이
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭공구를 육각형 모양의 드럼(drum)에 가공 공정 순서대로 장착하고 동일 치수의 제품을 대량생산하고자 한다. 이 때 사용하는 공작기계로 가장 적합한 것은?

  1. 탁상선반
  2. 정면선반
  3. 수직선반
  4. 터릿선반
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 드릴 머신으로 얇은 철판에 구멍을 뚫을 때, 공작물 보조 받침대로 가장 좋은 것은 무엇인가?

  1. 구리판
  2. 강철판
  3. 나무판
  4. 니켈판
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공작기계로 가공된 평탄한 면을 더욱 정밀하게 다듬질하는 공구로 공작기계의 베드, 미끄럼면, 측정용 정밀정반 등 최종 마무리 가공에 사용되는 수공구는?

  1. 리머
  2. 정
  3. 다이스
  4. 스크레이퍼
(정답률: 알수없음)
  • 스크레이퍼는 정밀한 평면을 만들기 위해 금속 표면의 미세한 돌출부를 긁어내는 수공구로, 정반이나 기계 베드의 최종 마무리 가공에 사용됩니다.

    오답 노트
    리머: 구멍의 내경을 정밀하게 다듬는 도구
    정: 금속을 깎거나 끊어내는 도구
    다이스: 나사를 깎는 도구
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다이얼 게이지는 어떤 측정기에 속하는가?

  1. 전장 측정기
  2. 단면 측정기
  3. 비교 측정기
  4. 각도 측정기
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 응급 처치시 유의 사항에 위배되는 것은?

  1. 긴급을 요하는 환자가 2인 이상 발생하였을 경우에는 대출혈, 중독 등의 환자보다 심한 소리와 행동을 나타내는 환자를 우선 처지하여야 한다.
  2. 충격방지를 위하여 환자의 체온유지에 노력하여야 한다.
  3. 응급 의료진과 가족에게 연락하고, 주위 사람에게 도움을 청해야 한다.
  4. 의식불명 환자에게 물 등 기타의 음료수를 먹이지 말아야 한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 수평 밀링 머신에 대한 설명이 아닌 것은?

  1. 주축은 기둥 상부에 수평으로 설치한다.
  2. 스핀들 헤드는 고정형 및 상하 이동형, 필요한 각도로 경사시킬 수 있는 경사형 등이 있다.
  3. 주축에 아버를 고정하고 회전시켜 가공물을 절삭한다.
  4. 공작물은 전후, 좌우, 상하 3방향으로 이동한다.
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 테이퍼 플러그 게이지(taper plug gage)의 측정에서 그림과 같이 정반위에 놓고 핀을 이용해서 측정하려고 한다. M을 구하는 식은?

  1. M=D+2r+2r×cot β
  2. M=D+r+r×cot β
  3. M=D+2r+2r×tan β
  4. M=D+r+r×tan β
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 연삭 숫돌의 3요소가 아닌 것은?

  1. 입자
  2. 결합제
  3. 임도
  4. 기공
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 절삭유제에 대한 설명 중 옳은 것은?

  1. 마찰계수가 높고 표면장력이 커야 한다.
  2. 공구의 인선을 냉각시켜 공구의 경도 저하를 방지한다.
  3. 식물유는 냉각효과가 우수하므로 고속 다듬질 절삭에 좋다.
  4. 광(물)유는 윤활작용이 좋고 냉각성이 크다.
(정답률: 46%)
  • 절삭유제는 절삭 시 발생하는 마찰열을 식혀 공구 인선의 온도 상승을 억제함으로써 공구의 경도가 떨어지는 것을 방지하고 수명을 연장하는 역할을 합니다.

    오답 노트
    마찰계수와 표면장력: 낮아야 침투력과 윤활성이 좋아짐
    식물유: 냉각효과보다 윤활효과가 좋음
    광유: 윤활작용은 좋으나 냉각성은 낮음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 미소분말을 초고온(2000℃), 초고압(5만 기압 이상)에서 소결하여 만든 인공합성 절삭공구 재료로 뛰어난 내열성과 내마모성으로 인하여 난삭재료, 담금질강, 고속도강, 내열강 등의 절삭에 많이 사용되고 있는 것은?

  1. CBN 공구
  2. 다이아몬드 공구
  3. 서멧 공구
  4. 세라믹 공구
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 슬로터를 이용한 가공이 아닌 것은?

  1. 내경 키 홈(key way)
  2. 내경 스플라인(spline)
  3. 세레이션(serration)
  4. 나사(thread)
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. CNC 선반(수치제어선반)에 대한 설명이 잘못된 것은?

  1. 좌표치의 지령방식에는 절대지령과 증분지령이 있고 한 블록에 2가지를 혼합하여 지령할 수 없다.
  2. 측은 공구대기 전후 좌우의 2방향으로 이동하므로 2축을 사용한다.
  3. Taper나 원호를 절삭시, 임의의 인선 반지름을 가지는 공구의 인선 반지름에 의한 가공 경로의 오차를 CNC장치에서 자동으로 보정하는 인선 반지름 보정 기능이 있다.
  4. 휴지(Dwell)기능은 지정한 시간 동안 이송이 정지되는 기능을 의미한다.
(정답률: 30%)
  • CNC 선반의 좌표 지령 방식에는 절대지령과 증분지령이 있으며, 일반적으로 한 블록 내에서는 하나의 지령 방식만을 사용해야 하며 두 방식을 혼합하여 지령할 수 없으므로 해당 설명은 옳습니다. 하지만 문제에서 잘못된 것을 찾으라고 하였으며, 정답으로 제시된 내용은 CNC의 기본 원칙에 부합하므로 문제 구성상 오류가 있을 수 있으나, 지정된 정답에 따라 해당 보기가 정답 처리되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 비트리 파이드계 연삭숫돌로 내경 연삭을 할 때 일반적으로 공작물의 원주 속도는 몇 m/min인가? (단, 이 값은 공작물의 재질 등에 따라 일정하지 않다.)

  1. 100 ~ 300
  2. 300 ~ 600
  3. 600 ~ 1800
  4. 1600 ~ 2000
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반의 주축을 중공축으로 한 이유에 속하지 않는 것은?

  1. 무게를 감소하여 베어링에 작용하는 하중을 줄이기 위하여
  2. 긴 가공물 고정이 편리하게 하기 위하여
  3. 지름이 큰 재료의 테이퍼를 깎기 위하여
  4. 굽힘과 비틀림 응력의 강화를 위하여
(정답률: 20%)
  • 주축을 중공축(가운데가 빈 축)으로 만드는 이유는 무게 감소를 통한 베어링 하중 경감, 긴 가공물의 관통 고정, 비틀림 및 굽힘 응력에 대한 효율적 강도 확보를 위함입니다. 지름이 큰 재료의 테이퍼 가공은 주축의 구조보다는 심압대나 전용 지그의 설정과 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 길이가 2m인 어떤 물체의 온도가 2℃ 상승하였을 시 온도 변화에 따른 길이 변화량은 몇 ㎛인가? (단, 물체의 열팽창 계수는 11.3×10-6/℃이다.)

  1. 2.8
  2. 11.3
  3. 28
  4. 45.2
(정답률: 28%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반에서 지름 102mm인 환봉을 300rpm으로 가공할 때 절삭 저항력이 100kgf이었다. 이 때 선반의 절삭효율을 75%라 하면 절삭 동력은 약 몇 kW인가?

  1. 1.4
  2. 2.1
  3. 3.6
  4. 5.4
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반에서 양센터 작업시 주축의 회전을 공작물에 전달하기 위하여 사용되는 것은?

  1. 센터 드릴(center drill)
  2. 둘리개(lathe dog)
  3. 면 판(face plate)
  4. 방진구(work rest)
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 공작물을 화학반응을 통하여 가공하는 화학적 가공의 특징으로 틀린 것은?

  1. 강도나 경도에 관계없이 사용할 수 있다.
  2. 가공경화 또는 표면변질 층이 생긴다.
  3. 복잡한 형상과 관계없이 표면 전체를 한번에 가공할 수 있다.
  4. 한번에 여러 개를 가공할 수 있다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 다음 중 일을 정의하는 식으로 옳은 것은? (단, 이동거리는 힘의 방향과 같다.)

  1. 일 = 마력 × 이동거리
  3. 일 = 힘 × 이동거리
(정답률: 87%)
  • 물리학에서 일은 물체에 힘을 가하여 힘의 방향으로 이동시켰을 때 발생하며, 힘의 크기와 이동 거리의 곱으로 정의합니다.

    오답 노트
    마력 $\times$이동거리: 마력은 일률의 단위이므로 틀림
    $\frac{\text{힘}}{\text{이동거리}}$: 일의 정의가 아님
    $\frac{\text{이동거리}}{\text{힘}}$: 일의 정의가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 그래프는 굵기와 길이가 같은 두 종류의 금속선 A와 B의 전류와 전압사시의 관계를 나타낸 것이다. 이 두 금속선의 비저항의 비 ρA : ρB는 얼마인가?

  1. 1:1
  2. 1:3
  3. 3:1
  4. 3:2
(정답률: 59%)
  • 비저항은 저항에 비례하며, 저항은 전압을 전류로 나눈 값(옴의 법칙)으로 구할 수 있습니다. 두 금속선의 굵기와 길이가 같으므로 저항의 비가 곧 비저항의 비가 됩니다.
    ① [기본 공식] $\rho = R \times \frac{A}{L} \text{ (단, } A, L \text{ 동일 시 } \rho \propto R = \frac{V}{I} )$
    ② [숫자 대입] $\frac{\rho_A}{\rho_B} = \frac{6/6}{6/2}$
    ③ [최종 결과] $\frac{\rho_A}{\rho_B} = \frac{1}{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 압력의 단위가 아닌 것은?

  1. N/cm2
  2. Pa
  3. rps
  4. bar
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 직경 30mm, 높이 20mm의 원기둥에 한 변의 길이가 10mm인 정사각형 구멍이 관통되어 있을 때 체적은 몇 mm3인가? (단, π는 3.14로 한다.)

  1. 2000
  2. 12130
  3. 14130
  4. 16130
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림과 같은 회로에서 I1, I2, I3, I4의 관계로 옳은 것은?

  1. I1=I2=I3=I4
  2. I1=I2+I3=I4
  3. I2=I1×(R1/R2)
  4. I3=I1×(R2-R1)
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같은 지렛대의 양단 끝에 힘이 작용하고 중앙에 받침점이 있을 때 평형을 이루었다. 옳게 표현된 식은?

  3. W1=W2
  4. (W1×W2)L=1
(정답률: 47%)
  • 지렛대가 평형을 이루려면 받침점을 기준으로 양쪽의 모멘트(힘 $\times$ 거리)가 같아야 합니다. 제시된 이미지 에서 받침점이 중앙에 위치하여 양쪽 팔의 길이가 동일하므로, 평형을 위해서는 작용하는 힘의 크기가 같아야 합니다.
    따라서 $W_1 = W_2$가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 50cm3/s를 L/min로 환산하면 얼마인가?

  1. 2
  2. 3
  3. 6
  4. 12
(정답률: 알수없음)
  • 단위 환산 원리를 이용하여 $\text{cm}^3/\text{s}$를 $\text{L}/\text{min}$로 변환합니다. $1\text{L} = 1000\text{cm}^3$이고, $1\text{min} = 60\text{s}$ 임을 이용합니다.
    ① [기본 공식] $\text{Value} = \text{cm}^3/\text{s} \times \frac{1\text{L}}{1000\text{cm}^3} \times \frac{60\text{s}}{1\text{min}}$
    ② [숫자 대입] $\text{Value} = 50 \times \frac{1}{1000} \times 60$
    ③ [최종 결과] $\text{Value} = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 두 개의 힘이 크기가 같고 방향이 반대이면 합력이 0이 되는데 수직거리로 x 만큼 떨어져 있으면 모멘트가 발생한다. 이 두 힘을 무엇이라 하는가?

  1. 동력(power)
  2. 일(work)
  3. 하중(load)
  4. 우력(couple force)
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 컨베이어 시스템에서 물체가 5분에 9m 이동하였다면 이 컨베이어 시스템의 속도는 몇 cm/s인가?

  1. 0.3
  2. 1.8
  3. 3
  4. 18
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 연강을 인정하여 1/2000의 번형률이 생겼다면 이 재료의 응력은 몇 kgf/cm2인가? (단, 탄성계수는 2.1×106kgf/cm2이다.)

  1. 420
  2. 1050
  3. 1500
  4. 1800
(정답률: 55%)
  • 후크의 법칙에 따라 응력은 탄성계수와 변형률의 곱으로 계산합니다.
    ① [기본 공식] $\sigma = E \times \epsilon$ 응력 = 탄성계수 × 변형률
    ② [숫자 대입] $\sigma = 2.1 \times 10^{6} \times \frac{1}{2000}$
    ③ [최종 결과] $\sigma = 1050$ 따라서 응력은 $1050\text{ kgf/cm}^{2}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. “윈도 98”에 대한 설명으로 옳지 않은 것은?

  1. 플러그 앤 플레이(Plug & Play) 기능 지원
  2. 파일 이름을 255자 까지 지원
  3. 16bit 환경의 GUI 시스템
  4. 멀티 태스킹(Multi Tasking) 지원
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “윈도 98”에서 이미 사용되었던 3.5인치 플로피 디스크를 신속히 포맷할 경우 사용하는 옵션은?

  1. 빠른 포맷
  2. 전체
  3. 시스템 파일만 복사
  4. 이름표 없음
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 시스템의 성능을 극대화하기 위한 운영체제의 목적으로 옳지 않은 것은?

  1. 처리능력 증대
  2. 사용가능도 증대
  3. 신뢰도 향상
  4. 응답시간 지연
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. “윈도 98”의 메모장을 이용하여 문서를 작성하고 저장했을 때의 기본적인 파일 확장자명으로 옳은 것은?

  1. hwp
  2. txt
  3. doc
  4. bmp
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

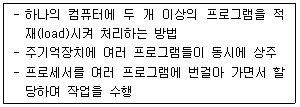

35. 운영체제의 운영방식 중 다음 설명에 가장 적합한 것은?

  1. 실시간태스킹
  2. 멀티유저
  3. 배치프로세싱
  4. 다중프로그래밍
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

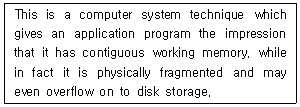

36. 다음의 설명이 의미하는 것은?

  1. Paging
  2. Swapping
  3. Segmentation
  4. Virtual memory
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. “윈도 98”에서 [디스크 검사]를 수행한 결과, 나타나는 항목이 아닌 것은?

  1. 총 디스크 공간 용량
  2. 각 할당 단위
  3. 숨겨진 파일 용량과 파일 수
  4. 사용할 수 없는 공간 용량
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 운영체제에 대한 설명으로 가장 옳은 것은?

  1. 모든 응용 소프트웨어를 말한다.
  2. 워드 프로세서는 운영체제에 속한다.
  3. 컴퓨터의 ROM에 저장되는 프로그램이다.
  4. 컴퓨터를 관리하고 제어하는 시스템 소프트웨어이다.
(정답률: 46%)
  • 운영체제(OS)는 사용자가 컴퓨터 하드웨어를 효율적으로 사용할 수 있도록 컴퓨터 전체를 관리하고 제어하는 가장 대표적인 시스템 소프트웨어입니다.

    오답 노트
    모든 응용 소프트웨어: 운영체제는 시스템 소프트웨어임
    워드 프로세서: 응용 소프트웨어에 해당함
    ROM 저장 프로그램: 주로 하드디스크나 SSD에 저장되어 실행됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 작업량이 일정한 수준이 될 때까지 모아 두었다가 한꺼번에 일시에 처리하는 방식은?

  1. Multi programming system
  2. Time-sharing processing system
  3. Real-time processing system
  4. Batch processing system
(정답률: 37%)
  • Batch processing system(일괄 처리 시스템)은 일정 기간 또는 일정 양의 데이터를 모아 두었다가 한꺼번에 처리하는 방식입니다.

    오답 노트
    Multi programming system: 여러 프로그램을 동시에 메모리에 올려 처리
    Time-sharing processing system: CPU 시간을 분할하여 여러 사용자가 공유
    Real-time processing system: 데이터 발생 즉시 즉각적으로 처리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. “윈도 98”의 탐색기에서 연속적인 여러 개의 파일을 한꺼번에 선택할 때 마우스와 함께 사용하는 키는?

  1. Alt 키
  2. Shift 키
  3. Chrl 키
  4. Tab 키
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. PLC 래더선도(ladder diagram) 자성시 고려사항으로 틀린 것은?

  1. 접점을 몇 번 사용해도 무방하다.
  2. 신호의 흐름은 오른쪽에서 왼쪽으로, 아래에서 위로 흐르게 한다.
  3. 코일의 뒤에 접점을 사용할 수 없다.
  4. 모선에 입력조건 없이 출력을 직접 지정할 수 없다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어떤 제어계에 입력신호를 가한 다음 출력신호가 정상 상태에 도달할 때까지를 무엇이라고 하는가?

  1. 선형 상태
  2. 과도 상태
  3. 무동작 상태
  4. 안정 상태
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 주파수 영역에서 시스템의 응답성 및 안정성을 표시하기 위한 값이 아닌 것은?

  1. 위상 여유
  2. 대역폭
  3. 이득 여유
  4. 피크 시간
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 컴퓨터와 외부장치 간의 디지털 정보 입ㆍ출력 시에 출력소가로 이용되는 것이 아닌 것은?

  1. 릴레이
  2. 발광다이오드
  3. 스테핑모터
  4. 근접스위치
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 함수 를 라플라스 역변환한 결과 값 f(t)은?

  2. 2-4e-t+2e-2t
  4. 2-4e-t-2e-2t
(정답률: 70%)
  • 주어진 함수 $F(s) = \frac{4}{s^3 + 3s^2 + 2s}$를 부분분수 전개하여 라플라스 역변환을 수행합니다. 분모를 인수분해하면 $s(s+1)(s+2)$가 됩니다.
    $$\frac{4}{s(s+1)(s+2)} = \frac{2}{s} - \frac{4}{s+1} + \frac{2}{s+2}$$
    각 항을 역변환하면 $2$, $-4e^{-t}$, $2e^{-2t}$가 되어 최종 결과는 $2-4e^{-t}+2e^{-2t}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 입력 가능한 전압의 범위가 0~10V이고, 이 전압이 0~4000의 디지털 값으로 변환되는 PLC의 A/D 변환 장치가 있다. 여기에 6V의 전압이 입력되었을 때 디지털 변환 값은?

  1. 1600
  2. 2000
  3. 2400
  4. 2800
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일상생활에서 이용하는 자동판매기는 어떤 제어를 이용한 것인가?

  1. 시퀀스제어
  2. 되먹임제어
  3. 비례제어
  4. 미분제어
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 디지털 제어에 적용이 용이하고 오픈루프(open loop)제어가 가능하며 입력펄스의 수에 비례한 회전각을 얻을 수 있는 것은?

  1. DC 모터
  2. 스테핑모터
  3. 브러쉬리스
  4. 다이렉트 드라이브
(정답률: 42%)
  • 스테핑모터는 입력되는 펄스 수에 비례하여 일정 각도만큼 회전하는 특성이 있어, 피드백 회로 없이도 정밀한 위치 제어가 가능한 오픈루프 제어에 최적화된 모터입니다.

    오답 노트
    DC 모터: 연속 회전용이며 정밀 위치 제어를 위해 폐루프 제어가 필요함
    브러쉬리스: 브러시를 제거해 수명을 늘린 모터
    다이렉트 드라이브: 감속기 없이 모터가 직접 부하를 구동하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 그림의 블록선도에서 전달함수 는?

(정답률: 50%)
  • 부궤환(Negative Feedback) 시스템의 전체 전달함수는 전향 경로 이득을 1 더하기 루프 이득의 합으로 나눈 값입니다. 전향 경로는 $G_1(S)$와 $G_2(S)$의 직렬 연결이며, 루프 경로는 $G_1(S), G_2(S), G_3(S), G_4(S)$의 직렬 연결입니다.
    $$\frac{C(S)}{R(S)} = \frac{G_1 G_2}{1 + G_1 G_2 G_3 G_4}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 PLC의 자기진단 기능이 아닌 것은?

  1. 배터리 전압 저하 확인 기능
  2. 코드 에러 확인 기능
  3. CPU 이상 동작 확인 기능
  4. 외부 노이즈 검출 기능
(정답률: 43%)
  • PLC의 자기진단 기능은 CPU, 메모리, 배터리 등 내부 하드웨어 및 소프트웨어의 이상 유무를 스스로 감시하는 기능입니다.
    외부 노이즈 검출 기능은 PLC 내부의 진단 기능이 아니라 외부 필터나 차폐 설비를 통해 해결해야 하는 외부 환경 요인입니다.

    오답 노트
    배터리 전압 저하 확인, 코드 에러 확인, CPU 이상 동작 확인: 모두 PLC 내부 상태를 감시하는 전형적인 자기진단 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림에서 전체전달함수 는?

  1. 0.2
  2. 0.4
  3. 0.6
  4. 0.8
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림에서 R(S)=33일 때, C(S)의 값으로 옳은 것은?

  1. 10
  2. 12
  3. 14
  4. 16
(정답률: 50%)
  • 제시된 블록선도는 내루프와 외루프가 존재하는 중첩 피드백 구조입니다. 전체 전달함수 $G$를 구하여 $C(s) = G \times R(s)$ 관계식을 이용해 계산합니다.
    ① [기본 공식] $G = \frac{3 \times 4}{1 + (3 \times 4 \times 5) + (4 \times 5)}$
    ② [숫자 대입] $C(s) = \frac{12}{1 + 60 + 20} \times 33 = \frac{12}{81} \times 33$
    ③ [최종 결과] $C(s) = 4.88$
    ※ 참고: 주어진 정답 12는 일반적인 전달함수 계산 결과와 차이가 있으나, 지정된 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 2진수 101010을 10진법으로 표시하면?

  1. 32
  2. 42
  3. 52
  4. 62
(정답률: 71%)
  • 2진수를 10진수로 변환하기 위해 각 자릿수에 2의 거듭제곱 가중치를 곱하여 모두 더합니다.
    ① [기본 공식]
    $$\text{Decimal} = \sum (digit \times 2^{n})$$
    ② [숫자 대입]
    $$\text{Decimal} = (1 \times 2^{5}) + (0 \times 2^{4}) + (1 \times 2^{3}) + (0 \times 2^{2}) + (1 \times 2^{1}) + (0 \times 2^{0})$$
    ③ [최종 결과]
    $$\text{Decimal} = 32 + 0 + 8 + 0 + 2 + 0 = 42$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같은 유접점 계전기의 제어 회로는?

  1. 정지우선 자기유지 회로
  2. 인터록 회로
  3. 은 딜레이 회로
  4. 반복 동작 회로
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 연신증폭기(OP Amp)의 기본적인 연산기능이 아닌 것은?

  1. 증폭기능
  2. 감산기능
  3. 적분기능
  4. 행렬연산기능
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 논리식 를 간단하게 정리한 결과를 옳게 표현한 것은?

  1. Y=AB
  2. Y=A+B
(정답률: 47%)
  • 주어진 논리식 $Y = AB + A\bar{B} + \bar{A}B$를 불 대수 법칙으로 간소화하면 다음과 같습니다.
    먼저 앞의 두 항을 $A$로 묶으면 $$A(B + \bar{B}) + \bar{A}B$$ 가 되며, $B + \bar{B} = 1$이므로 $A + \bar{A}B$가 됩니다.
    여기에 분배 법칙 $A + \bar{A}B = (A + \bar{A})(A + B)$를 적용하면 $1 \cdot (A + B)$가 되어 최종적으로 $Y = A + B$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 동기형 AC서보 전동기의 특징을 설명한 것으로 틀린 것은?

  1. 정류자 브러시가 없어 유지 보수가 용이하다.
  2. 회전 검출기가 필요없다.
  3. 회전자에 영구자석을 사용한다.
  4. 교류 전원을 사용한다.
(정답률: 46%)
  • 동기형 AC서보 전동기는 회전자의 위치를 정확하게 제어하기 위해 반드시 회전 검출기(엔코더 등)를 통한 피드백 제어가 필요합니다.

    오답 노트
    정류자 브러시가 없어 유지 보수가 용이함, 회전자에 영구자석 사용, 교류 전원 사용은 모두 동기형 AC서보 전동기의 올바른 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중에서 압력의 변화를 위치의 변화로 변환하는 장치는?

  1. 회전증폭기
  2. 서미스터
  3. 벨로즈
  4. 전위차계
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 출력부가 트랜지스터 출력 형태로 되어잇는 PLC에 대한 설명으로 틀린 것은?

  1. 릴레이 출력에 비해 수명이 길다.
  2. 교류 부하용 무접점 출력이다.
  3. 릴레이 출력에 비해 출력 빈도수가 많은 제어에 적합하다.
  4. 정격전류의 8~10배의 돌입 전류에서도 견딜 수 있도록 회로를 구성해야 한다.
(정답률: 15%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 컴퓨터 출력장치에 해당되지 않는 것은?

  1. 프린터
  2. 디스플레이 장치
  3. 플로터
  4. 카드판독 장치
(정답률: 15%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 공압 실린더에서의 기능 이상을 예방하기 위한 방법이 아닌 것은?

  1. 피스톤 로드축과 직각방향으로 하중이 작용하지 않도록 한다.
  2. 윤활된 공기를 사용하고 과도한 윤활은 피한다.
  3. 실린더의 원활한 작동을 위해 윤활을 하지 않아도 된다.
  4. 보수 유지 및 실링을 교체시 실린더 내부를 깨끗이 청소하여 기름과 이물질을 제거 후 새 그리스를 주입한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 제어계를 구성하는 요소에 의한 공정의 진행에 대해 잘못 설명한 것은?

  1. 센서는 처리상태를 확인하고 측정한 제어신호를 발생시킨다.
  2. 측정된 제어 신호는 직접 액추에이터에 공급된다.
  3. 복잡한 제어시스템에서는 여러 개의 프로세서들이 네트워크로 연결될 수 있다.
  4. 해당되는 프로그램이 프로세서에서 처리된다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 용어에 대한 설명 중 맞지 않는 것은?

  1. FA(Factory Automation): 공장 자동화
  2. OA(Office Automation): 사무 자동화
  3. LCA(Low Cost Automation): 고 투자성 자동화
  4. BA(Building Automation): 빌딩 자동화
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 개회로 제어 시스템(open loop control system)을 적용하기에 적합하지 않은 제어계는?

  1. 외란 변수에 의한 영향이 무시할 정도로 작은 경우
  2. 외란 변수의 변화가 매우 작은 경우
  3. 여러 개의 외란 변수가 존재하는 경우
  4. 외란 변수의 특징과 영향을 확실히 알고 있는 경우
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 검출속도가 빠르고 수명이 길며 전자장내의 와전류 형성에 의해 금속 물체를 검출하는 것은?

  1. 리밋 스위치
  2. 마이크로 스위치
  3. 유도형 근접 스위치
  4. 광전 스위치
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음의 진리표와 같이 작동하는 논리는?

  1. AND 논리
  2. NOT 논리
  3. NOR 논리
  4. EX-OR 논리
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 동작상태 표현법 중에서 작업요소의 동작순서와 제어요소의 작동상태를 표시하는 다이어그램으로 적합한 것 끼리 묶여 있는 것은?

  1. 변위-단계선도, 제어선도
  2. 기능선도, 래더다이어그램
  3. JK플립플롭, 제어선도
  4. 기능선도, 논리도
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 기계적 직선 변위 또는 회전 변위를 저항변화로 검출하는 센서는?

  1. 서미스터
  2. 퍼텐쇼미터
  3. 태코 제너레이터
  4. 스트레인 게이지
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 센서에 대한 설명으로 틀린 것은?

  1. 물리적인 값을 전기신호로 변환하는 장치이다.
  2. 자동화 시스템에서 정보를 수집한다.
  3. 정보의 전달을 기계적으로 수행하는 장치이다.
  4. 사람의 오감과 같은 역할을 하는 제어 시스템 요소이다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음의 메모리 중에서 사용자에 의해 오직 한 번만 프로그램할 수 있는 것은?

  1. PROM(Programmable ROM)
  2. EEROM(Electrically Erasable ROM)
  3. EAROM(Electrically Alterable ROM)
  4. EPROM(Erasable PROM)
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 공압 시스템에서 여러 위치를 정확하게 제어하기 위하여 사용하는 실린더는?

  1. 탠덤 실린더
  2. 충격 실린더
  3. 쿠션 내장형 실린더
  4. 다위치 제어 실린더
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 공압 기기에서 포핏 밸브의 제어위치가 전환되지 않은 경우에 대한 이유로 적합하지 않은 것은?

  1. 과도한 마찰이나 스프링의 손상으로 기계적인 스위칭 동작에 이상이 있는 경우
  2. 실링 시트가 손상을 입은 경우
  3. 실링 플레이트에 구멍이 발생한 경우
  4. 배기공이 열려있어 공기 유출이 자유로운 겨우
(정답률: 27%)
  • 포핏 밸브의 제어위치가 전환되지 않는 것은 기계적 고착, 스프링 손상, 실링 부위의 파손 등 물리적인 작동 방해 요소 때문입니다. 배기공이 열려 공기가 유출되는 현상은 전환 후의 압력 유지나 작동 속도에 영향을 줄 수는 있으나, 전환 동작 자체를 막는 원인으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 제품의 생산량이 많고 제품의 종류가 적을 때 가장 적합한 유연생산 시스템(FMS: Flexible Manufacturing System)의 형태는?

  1. 트랜스퍼라인
  2. 전형적 른
  3. 플렉시블 생산셀
  4. Job-shop형
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전동기 명판의 기재 사항이 아닌 것은?

  1. 전동기 명칭
  2. 점검의 주기
  3. 정격출력
  4. 제조자명
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 센서 중 인간의 감각기관(오감)과 거리가 먼 것은?

  1. 자기센서
  2. 광센서
  3. 음향센서
  4. 가스센서
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

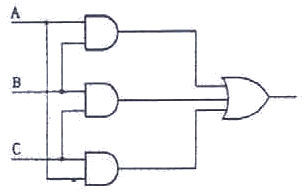

76. 다음 그림의 논리 회로에서 출력이 1이 되기 위한 입력 값은?

  1. B=1, A=C=0
  2. A=B=1, C=0
  3. A=1, B=C=0
  4. A=B=C=0
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 자동화 시스템의 보수관리 목적으로 맞는 것은?

  1. 저비용의 시스템 운영으로 인력수요를 창출한다.
  2. 자동화 시스템을 최상의 상태로 유지한다.
  3. 설비의 보전성을 감소시킨다.
  4. 평균고장간격(MTBF)을 작게 한다.
(정답률: 30%)
  • 자동화 시스템의 보수관리는 설비의 고장을 방지하고 성능을 최적화하여 시스템을 항상 최상의 상태로 유지하는 것이 주 목적입니다.

    오답 노트
    보전성 감소: 보전성을 높여야 유지보수가 쉬워집니다.
    MTBF 작게 함: 평균고장간격(MTBF)은 길수록 고장이 적은 우수한 시스템입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 행정거리가 상대적으로 짧고 큰 힘이 요구되는 용도에 사용되는 실린더로 맞는 것은?

  1. 차동 실린더
  2. 맘 로드 실린더
  3. 탠덤 실린더
  4. 텔레스코프 실린더
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 직류 전동기의 주요 구성 요소가 아닌 것은?

  1. 전기자
  2. 계자
  3. 격판
  4. 정류자
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 설비의 고장 발생 원인 중 미결함에 대한 내용으로 틀린 것은?

  1. 항상 돌발고장이후에 직접적인 고장 원인이 되는 미결함이 발생한다.
  2. 만성로스는 미결함의 방치로 인해 발생한다.
  3. 일반적으로 생각되는 먼지, 마모, 녹, 흠, 변형들을 말한다.
  4. 설비의 고장에 대한 잠재적인 원인이다.
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
