생산자동화산업기사 필기 기출문제복원 (2008-03-02)

생산자동화산업기사 2008-03-02 필기 기출문제 해설

이 페이지는 생산자동화산업기사 2008-03-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화산업기사
(2008-03-02 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 절삭공구의 구비조건으로 틀린 것은?

  1. 취성이 클것
  2. 마찰계수가 작을 것
  3. 내마모성이 클것
  4. 고온에서 경도가 감소하지 않을 것
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 구성인선(built-up edge)에 대한 일반적인 설명으로 틀린 것은?

  1. 절삭 저항이 커진다.
  2. 가공 면을 거칠게 한다.
  3. 바이트의 수명을 짧게 한다.
  4. 절삭속도를 작게 하면 방치된다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 절삭유제의 사용 목적에 대한 일반적인 설명으로 틀린 것은?

  1. 절삭공구를 냉각시켜 공구의 경도저하를 막는다.
  2. 칩의 제거를 용이하게 하여 절삭작업을 쉽게 한다.
  3. 공구의 마모를 줄이고 윤활 및 세척작용으로 가공표면을 좋게 한다.
  4. 공구와 가공물의 친화력 향상으로 정밀도를 높게 한다.
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 터릿 선반(turret lathe) 등에 널리 사용되며, 보통 선반에서는 주축의 테이퍼 구멍에 슬리브를 꽂은 다음 여기에 끼워 사용하는 것은?

  1. 연동척
  2. 마그네틱척
  3. 콜릿척
  4. 단동척
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 선반 베드의 재질로 가장 적합한 것은?

  1. 고급 주철
  2. 탄소 공구강
  3. 연강
  4. 초경합금
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 수평 밀링 머신의 주축(spindle)에 대한 설명 중 틀린 것은?

  1. 보통 테이퍼 롤러 베어링으로 지지되어 있다.
  2. 기둥(column)에 설치되어 있으며 아버를 고정한다.
  3. 주축 끝에 코터가 장치되어 있어 커터의 중심을 맞춘다.
  4. 주측단은 보통 테이퍼진 구멍으로 되어 있으며 크기는 규격으로 정해져 있다.
(정답률: 22%)
  • 수평 밀링 머신의 주축은 아버를 고정하고 회전시키는 역할을 하며, 보통 테이퍼 롤러 베어링으로 지지되고 끝단은 규격화된 테이퍼 구멍으로 되어 있습니다.
    주축 끝에 커터가 직접 장치되어 중심을 맞추는 것이 아니라, 아버(Arbor)라는 축을 끼우고 그 위에 커터를 장착하여 중심을 맞춥니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 암마사를 가공하는 탭(tap)을 사용하여 가공할 때 일반적으로 최종 다듬질에 사용하는 것은?

  1. 3번 탭
  2. 2번 탭
  3. 1번 탭
  4. 0번 탭
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 작업자의 복장으로서 적당하지 않은 것은?

  1. 기름이 밴 작업복은 입지 않는다.
  2. 수건은 허리춤에 꼭 맞게 끼거나 목에 감는다.
  3. 작업복의 소매와 바지의 단추를 잠근다.
  4. 상의의 옷자락이 밖으로 나오지 않도록 한다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 한계 게이지 측정방식의 특징 중 잘못된 것은?

  1. 개인차가 없고 측정 시간이 절약된다.
  2. 경험이 필요치 않다.
  3. 측정이 수비고 대량 생산에 적합하다.
  4. 눈금이 없어 측정 실패율이 높다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀리에서 상향절삭과 비교한 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 공구의 수명이 길다.
  2. 가공물 고정이 유리하다.
  3. 앞으로 가공할 면을 잘 볼 수 있어서 조다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 73%)
  • 하향절삭은 공구와 가공물이 같은 방향으로 이동하므로, 이송 나사의 유격인 백래시(Backlash)가 발생하면 가공물이 갑자기 끌려 들어가 사고가 날 수 있습니다. 따라서 반드시 백래시를 제거해야 합니다.

    오답 노트
    백 래시를 제거하지 않아도 된다: 하향절삭 시 반드시 제거해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 셰이퍼에서 램의 왕복 속도는 어떠한가?

  1. 일정하다.
  2. 귀환 행정일 때가 늦다.
  3. 절삭 행정일 때가 빠르다.
  4. 귀환 행정일 때가 빠르다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 일감에 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질한 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?

  1. 슈퍼피니싱
  2. 래핑
  3. 드릴링
  4. 드레싱
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 호빙머신에서 호브의 절삭속도를 v(m/min), 호브의 바깥 지름을 d(mm)라 하면, 호브의 회전수 n(rpm)을 나타내는 식은?

(정답률: 72%)
  • 절삭속도 $v$는 호브의 원주 길이($\pi d$)와 회전수 $n$의 곱에 비례하며, 단위 환산을 위해 $1000$을 곱해줍니다. 이를 회전수 $n$에 대해 정리하면 다음과 같습니다.
    ① [기본 공식] $v = \frac{\pi d n}{1000}$
    ② [숫자 대입] $n = \frac{1000v}{\pi d}$
    ③ [최종 결과] $n = \frac{1000v}{\pi d}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. CNC장치의 일반적인 정보 흐름으로 옳은 것은?

  1. NC명령→제어장치→서보기구→NC가공
  2. 서보기구→NC명령→제어장치→NC가공
  3. 제어장치→NC명령→서보기구→NC가공
  4. 서보기구→제어장치→NC명령→NC가공
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 드릴작업할 때 절삭속도 25m/min, 드릴지름 22mm, 이송 0.1mm/rev, 드릴 끝의 원추높이가 6mm일 경우 깊이 100mm인 구멍을 뚫는 때 소요시간은 약 몇 분인가?

  1. 8.76
  2. 6.43
  3. 4.72
  4. 2.93
(정답률: 6%)
  • 드릴링 가공 시간은 드릴의 회전수와 이송 속도, 그리고 가공 깊이(원추 높이 포함)를 고려하여 계산합니다.
    ① [기본 공식]
    $$T = \frac{l + h}{f \times n}$$
    $$n = \frac{1000 \times V}{\pi \times d}$$
    ② [숫자 대입]
    $$n = \frac{1000 \times 25}{3.14 \times 22} = 361.8$$
    $$T = \frac{100 + 6}{0.1 \times 361.8}$$
    ③ [최종 결과]
    $$T = 2.93$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭 중 어느 정도 숫돌입자가 마멸되면 결합제의 결합도가 저항에 견디지 못하고 숫돌에서 탈락하여 새로운 날로 바뀌는 것이 숫돌의 특징이다. 이러한 현상을 무엇이라고 하는가?

  1. 로딩
  2. 트루잉
  3. 자생작용
  4. 글레이징
(정답률: 31%)
  • 연삭 숫돌의 입자가 마멸되어 결합력이 약해지면, 입자가 탈락하면서 새로운 날카로운 입자가 표면에 노출되는 성질을 자생작용이라고 합니다.

    오답 노트
    로딩: 숫돌 입자 사이에 칩이 끼는 현상
    트루잉: 숫돌의 형상을 바로잡거나 눈메우기를 제거하는 작업
    글레이징: 입자가 마멸되어 표면이 매끄러워지는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 사인바의 H값을 구하는 공식은?

  3. H=Lㆍsinθ
  4. H=2(Lㆍsinθ)
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 명국식 선반 베드의 단면 형상은?

  1. 산형
  2. 평형
  3. 절충형
  4. 별형
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 연삭 작업에서 연삭 숫돌의 입자가 무디어 지거나 눈 메움이 생기면 연삭 능력이 저하되므로 숫돌의 예리한 날이 나타나도록 가공하는 작업을 무엇이라 하는가?

  1. 시닝
  2. 드레싱
  3. 글레이징
  4. 로딩
(정답률: 알수없음)
  • 연삭 숫돌의 입자가 무뎌지거나 눈 메움이 발생했을 때, 다이아몬드 드레서 등을 사용하여 숫돌 표면을 깎아내어 새로운 예리한 입자를 노출시키는 작업을 드레싱이라고 합니다.

    오답 노트
    시닝: 공구의 힐 릴리프 각을 만드는 작업
    글레이징: 숫돌 입자가 마모되어 표면이 매끄러워진 상태
    로딩: 숫돌 입자 사이에 칩이 박혀 눈이 메워진 상태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 금긋기 작업 공구로 가장 거리가 먼 것은?

  1. 서피스게이지
  2. 콤파스
  3. V블록
  4. 광선정반
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. 질량이 5kg인 정지하고 있는 물체에 힘을 가하여 5초 동안 속도가 15m/s가 되었다면 이때 가한 힘의 크기는?

  1. 9N
  2. 12N
  3. 15N
  4. 20N
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 SI 단위계의 유도단위 중 동력의 단위는?

  1. N
  2. Pa
  3. J
  4. W
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 실린더 내경이 20mm인 실린더를 사용하여 65kgf의 힘을 발생시키려면 약 얼마의 압력(kgf/cm2)이 필요한가?

  1. 3.3kgf/cm2
  2. 16.3kgf/cm2
  3. 20.7kgf/cm2
  4. 32.5kgf/cm2
(정답률: 25%)
  • 압력은 가해진 힘을 힘이 작용하는 단면적으로 나눈 값입니다. 단, 압력 단위가 $\text{kgf}/\text{cm}^2$이므로 내경 $20\text{mm}$를 $2\text{cm}$로 변환하여 계산해야 합니다.
    ① [기본 공식]
    $$P = \frac{F}{A} = \frac{F}{\frac{\pi d^2}{4}}$$
    ② [숫자 대입]
    $$P = \frac{65}{\frac{3.14 \times 2^2}{4}}$$
    ③ [최종 결과]
    $$P = 20.7\text{kgf}/\text{cm}^2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 속도-변위-시간에 대한 설명 중 잘못 된 것은?

  1. 관측자가 본 물체의 속도를 상대속도라 한다.
  2. 변위-시간 그래프에서 그래프의 면적은 이동거리를 의미한다.
  3. 속도-시간 그래프에서 그래프의 면적은 이동거리를 의미한다.
  4. 속도-시간 그래프에서 그래프의 기울기는 가속도를 의미한다.
(정답률: 65%)
  • 변위-시간 그래프에서 기울기는 속도를 의미하며, 면적은 물리적으로 특별한 의미를 갖지 않습니다. 이동거리를 의미하는 것은 속도-시간 그래프의 면적입니다.

    오답 노트
    관측자가 본 물체의 속도를 상대속도라 한다: 옳은 정의입니다.
    속도-시간 그래프에서 그래프의 면적은 이동거리를 의미한다: 옳은 정의입니다.
    속도-시간 그래프에서 그래프의 기울기는 가속도를 의미한다: 옳은 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 그림과 같은 수평방향의 성분력 F1과 수직방향의 성분력 F2의 합력의 크기 F를 피타고라스 정리를 이용해 구한 식은? (단, F1=Fcosθ, F2=Fcosθ이다.)

(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 그림과 같이 100N의 물체를 단면적 5mm2의 강선으로 매달았을 때 AB쪽에 발생하는 장력(F1)과 응력의 크기는?

(정답률: 0%)
  • 물체에 작용하는 하중 $100\text{N}$이 두 강선에 분배됩니다. 그림에서 $\angle ABC = 90^{\circ}$이고 $\angle BAC = 30^{\circ}$이므로, $AB$ 방향의 장력 $F_1$은 하중의 $\cos 30^{\circ}$ 성분이 아니라, 삼각형의 변의 비율에 의해 $F_1 = 100 \times \cos 30^{\circ}$가 아닌 $F_1 = 100 \times \tan 60^{\circ}$ 또는 힘의 평형 관계를 통해 $F_1 = 100 \times \cos 30^{\circ}$ (수직 성분 기준) 등으로 계산됩니다. 주어진 정답에 따라 $F_1 = 50\text{N}$이 도출되는 조건이며, 응력은 하중을 단면적으로 나눈 값입니다.
    ① [기본 공식]
    $$F_1 = 100 \times \cos 60^{\circ}$$
    $$\sigma = \frac{F_1}{A}$$
    ② [숫자 대입]
    $$F_1 = 100 \times 0.5$$
    $$\sigma = \frac{50}{5}$$
    ③ [최종 결과]
    $$F_1 = 50\text{N}, \sigma = 10\text{N}/\text{mm}^2$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 직경이 d인 원형 축에 접선력 P가 작용할 때 토크(T)를 나타내는 식으로 옳은 것은?

  1. T=Pㆍd
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 저항값이 30[Ω]인 어떤 금속선에 흐르는 2[A]이면 가해지는 전압[V]은?

  1. 0.1
  2. 10
  3. 60
  4. 110
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 저항 회로에서 R1=1Ω, R2=4Ω, R3=1Ω, R4=4Ω의 저항이 존재할 때, a-b 사이의 합성 저항 R[Ω]은?

  1. 2.5
  2. 5
  3. 1/5
  4. 2/5
(정답률: 30%)
  • 상단 경로($R_1, R_2$)와 하단 경로($R_3, R_4$)가 각각 직렬로 연결되어 있고, 이 두 경로가 서로 병렬로 연결된 구조입니다. 각 경로의 합성 저항을 구한 뒤 병렬 합성 저항 공식을 적용합니다.
    ① [기본 공식] $R = \frac{(R_1 + R_2) \times (R_3 + R_4)}{(R_1 + R_2) + (R_3 + R_4)}$
    ② [숫자 대입] $R = \frac{(1 + 4) \times (1 + 4)}{(1 + 4) + (1 + 4)}$
    ③ [최종 결과] $R = 2.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 한 물체가 다른 물체에 힘을 작용하면 힘을 받은 물체는 힘을 작용하는 물체에 대하여 크기가 같고 방향이 반대인 힘을 작용시킨다는 운동의 법칙은?

  1. 관성의 법칙
  2. 힘과 가속도의 법칙
  3. 작용 반작용의 법칙
  4. 중력 가속도의 법칙
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음의 설명이 가장 적합한 것은?

  1. Booting
  2. Backup
  3. File store
  4. Formatting
(정답률: 0%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “윈도 98”의 탐색기에서 이웃하는 파일들을 선택할 때 사용하는 키와 이웃하지 않는 파일들을 선택할 때 사용하는 키의 나열이 순서적으로 옳은 것은?

  1. Ctrl, Alt
  2. Shift, Alt
  3. Alt, Ctrl
  4. Shift, Ctrl
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음은 무엇을 설명하고 있는가?

  1. Interactive
  2. Real-time
  3. Print processing
  4. Batch processing
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다중 프로그래밍 환경에서 하나 또는 그 이상의 프로세서가 가능하지 못한 특정 사건(Event)을 무한정 기다리는 상태를 무엇이라 하는가?

  1. Swapping
  2. Overlay
  3. Pipelining
  4. Dead Lock
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 단말 장치 사용자가 일정한 시간 간격(Time Slice)동안 CPU를 사용함으로써 단독으로 중앙처리장치를 이용하는 것과 같은 효과를 가지는 시스템은?

  1. 시분할 시스템
  2. 다중프로그래밍 시스템
  3. 일괄 처리 시스템
  4. 분산 처리 시스템
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. “윈도 98”에서 한 번의 마우스 조작만으로 현재 실행 중인 응용프로그램 사이를 오가며 작업할 수 있는 환경을 제공하는 것은?

  1. 바탕화면
  2. 내 컴퓨터
  3. 시작 버튼
  4. 작업 표시줄
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. “윈도 98”환경에서 여러 개의 프로그램을 동시에 작업하는 것을 무엇이라 하는가?

  1. 멀티 유저
  2. 멀티 태스킹
  3. 멀티 스케줄링
  4. 멀티 컨트롤
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. “윈도 98”에서 데이터를 복사하거나 오려둘 때, 그 데이터를 임시로 기억하고 있는 장소는?

  1. 편집기
  2. 클립보드
  3. 문서
  4. 아이콘
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 운영체제의 기능상 분류에서 처리 프로그램(Processing Program)에 해당하지 않는 것은?

  1. 언어 변역 프로그램
  2. 작업 관리 프로그램
  3. 서비스 프로그램
  4. 사용자 프로그램
(정답률: 0%)
  • 처리 프로그램은 언어 번역, 서비스, 사용자 프로그램 등을 포함하며, 작업 관리 프로그램은 시스템의 자원을 관리하는 제어 프로그램(Control Program)에 해당합니다.

    오답 노트
    언어 번역 프로그램, 서비스 프로그램, 사용자 프로그램: 처리 프로그램의 종류임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. “윈도 98”에서 사용자를 변경하려면 시작 단추에 있는 어떤 메뉴를 클릭하는가?

  1. 실행
  2. 프로그램
  3. 설정
  4. 로그오프
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 제어계의 제어량에 따른 분류 중 위치 또는 각도와 같은 제어량을 제어하는 장치는 어떤 제어에 해당하는가?

  1. 서보기구제어
  2. 프로세스제어
  3. 자동조정
  4. PID제어
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 블록선도의 전달함수는?

  1. C(S)=[G1(S)ㆍG2(S)]R(S)
  2. C(S)=G1(S)+G2(S)
  3. C(S)=G1(S)ㆍG2(S)
  4. C(S)=[G1(S)+G2(S)]R(S)
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 스테핑 모터의 동작과 관련된 설명으로 틀린 것은?

  1. 구동회로에 주어지는 입력펄스 1개에 대해 소저으이 각도만큼 회전시키고, 그 이상 입력이 없는 경우는 정지위치를 유지한다.
  2. 회전각도는 입력 펄스의 수에 반비례 한다.
  3. 회전속도는 입력 펄스의 주파수에 비례 한다.
  4. 펄스를 부여하는 방식에 따라 급속하고 빈번하게 기동, 정지가 가능하다.
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. CPU와 외부 장치 간에 데이터를 전송하는데 사용되는 데이터의 입ㆍ출력창구는?

  1. I/O port
  2. RAM
  3. Memory
  4. ROM
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. PLC 입력부의 절연방법이 아닌 것은?

  1. 리드 릴레이
  2. 트랜스 포머
  3. 포토 커플러
  4. 발광 다이오드
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 유압장치의 특징이 아닌 것은?

  1. 자동 제어가 가능하다.
  2. 입력에 대한 출력의 응답이 빠르다.
  3. 무단변속이 불가능하다.
  4. 원격 제어가 가능하다.
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 대부분의 PLC에서 ADD 명령의 용도는?

  1. 10진수로 보정한 후 곱한다.
  2. 레지스터 내용을 더한다.
  3. 파일을 더한다.
  4. 직접 곱한다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. PLC의 주변기기를 사용하여 프로그램을 메모리에 기억시키는 것을 무엇이라고 하는가?

  1. 코딩(coding)
  2. 디버그(debug)
  3. 로딩(loading)
  4. 메모리 할당
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 10t5의 라플라스 변환은?

(정답률: 40%)
  • 시간 함수 $t^n$의 라플라스 변환 공식 $\mathcal{L}\{t^n\} = \frac{n!}{s^{n+1}}$을 사용하여 계산합니다.
    ① [기본 공식] $\mathcal{L}\{at^n\} = a \frac{n!}{s^{n+1}}$
    ② [숫자 대입] $\mathcal{L}\{10t^5\} = 10 \frac{5!}{s^{5+1}} = 10 \frac{120}{s^6}$
    ③ [최종 결과] $\frac{1200}{s^6}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 마이크로컴퓨터 입력 인터페이스에 관한 설명 중 틀린 것은?

  1. 마이크로컴퓨터에 접속하는 입력신호는 아날로그 신호와 디지털 신호로 크게 분류된다.
  2. 아날로그 신호는 각종 센서나 트랜스듀서 혹은 측정기기로부터의 신호이다.
  3. 마이크로컴퓨터에 디지털 신호를 넣으려면 D-A 변환기를 통해서 아날로그 신호를 고쳐서 입력해야 한다.
  4. RS-232C와 같이 규격이 정해져 있는 것은 전용 레벨변환 IC를 사용한다.
(정답률: 50%)
  • 마이크로컴퓨터는 디지털 시스템이므로 디지털 신호를 직접 입력받을 수 있습니다. 아날로그 신호를 디지털로 바꾸어 입력하려면 A-D 변환기(Analog-to-Digital Converter)가 필요하며, D-A 변환기는 디지털 신호를 아날로그로 바꿀 때 사용하므로 설명이 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. PLC 입ㆍ출력 장치의 역할과 가장 거리가 먼 것은?

  1. 잡음 제어
  2. 절연 결합
  3. 기억 선택
  4. 신호 레벨 변환
(정답률: 55%)
  • PLC 입출력 장치는 외부 기기와의 인터페이스 역할을 수행하며, 전기적 잡음을 제거하는 잡음 제어, 회로 보호를 위한 절연 결합, 전압/전류 크기를 맞추는 신호 레벨 변환 기능을 수행합니다.

    오답 노트
    기억 선택: CPU 내부의 메모리 제어 영역에 해당하며 입출력 장치의 역할이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 기호에 알맞은 회로는?

  1. AND
  2. OR
  3. NAND
  4. NOR
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 순차 제어시스템과 되먹임 제어시스템의 차이점은?

  1. 조절부
  2. 조작부
  3. 출력부
  4. 비교부
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 정상 편차를 0으로 하면서 제어 동작을 빠르게 하는 동작은?

  1. 비례 동작
  2. 비례 미분 동작
  3. 비례 적분 동작
  4. 비례 적분 미분 동작
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 수치 제어(NC) 기계에서 수치지령의 신호 체계는?

  1. 펄스
  2. 압력
  3. 전압
  4. 저항
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림의 PLC래더도를 논리식으로 올바르게 표현한 것은?

  1. (AㆍB)+C=Y
  2. (A+B)ㆍC=Y
  3. (A+B)+C=Y
  4. (AㆍB)ㆍC=Y
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 그림과 같은 제어요소의 블록선도로 맞는 것은?

  1. 비례요소
  2. 미분요소
  3. 적분요소
  4. 1차 지연요소
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 일반적으로 PLC 본체의 구성에 포함되지 않는 것은?

  1. 전원부
  2. CPU
  3. 입출력부
  4. 프로그램 로더
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 릴레이 제어와 비교한 PLC 제어의 특징이 아닌 것은?

  1. 시스템 확장 및 유지보수가 용이하다.
  2. 산술, 논리연산이 가능하다.
  3. 컴퓨터 등과 같은 외부 장치와 통신이 가능하다.
  4. 수정, 변경은 릴레이 제어방식보다 어렵다.
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 2진수 1011의 1의 보수는?

  1. 0101
  2. 0100
  3. 1110
  4. 0110
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. 다음 중 자동화를 추진하는 목적과 관계가 없는 것은?

  1. 품질의 고급화
  2. 생산성의 향상
  3. 이익의 극대화
  4. 제품의 균일화
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음의 선도 중 액추에이터의 동작을 알 수 없는 것은?

  1. 변위 – 단계선도
  2. 기능챠트
  3. PFC(Program Flow Chart)
  4. 제어선도
(정답률: 7%)
  • 변위-단계선도, 기능챠트, PFC는 공정의 순서와 액추에이터의 구체적인 동작 상태를 시각화하여 나타낼 수 있습니다. 반면 제어선도는 시스템의 입력과 출력 사이의 관계나 흐름을 나타내는 블록 다이어그램 형태이므로, 개별 액추에이터의 세부 동작을 직접적으로 알 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 초음파 선서의 응용 분야가 아닌 것은?

  1. 탱크나 하천의 액면 수위
  2. 어군탐지
  3. 장애물 감지 장치
  4. 제품의 무게 측정 장치
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음은 자동화의 5대 요소를 나열한 것이다. 해당되지 않는 것은?

  1. 센서
  2. 프로세서
  3. 최종제어요소
  4. 네트워크
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 압축공기를 날개차에 불어넣어 속도와 압력에너지를 회전 운동으로 변환시켜 회전력을 주는 모터는?

  1. 기어모터
  2. 터빈형모터
  3. 피스톤모터
  4. 압축형모터
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 논리 회로의 연산 결과를 부울식으로 나타내면 어떻게 되는가?

(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. PLC의 입출력 모듈에서 절연회로로 사용되지 않는 것은?

  1. 포토 커플러
  2. 트랜스 포머
  3. 리드 릴레이
  4. 트라이액
(정답률: 39%)
  • PLC 입출력 모듈의 절연회로는 전기적 노이즈를 차단하고 회로를 보호하기 위해 사용됩니다. 포토 커플러, 트랜스 포머, 리드 릴레이는 입력과 출력을 물리적 또는 광학적으로 분리하는 절연 소자이지만, 트라이액은 전력 제어를 위한 반도체 스위칭 소자로 절연 기능을 수행하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 공압시스템에서 다음과 같은 고장의 원인은 무엇인가?

  1. 공급유량부족으로 인한 고장
  2. 수분으로 인한 고장
  3. 이물질로 인한 고장
  4. 부품의 노화로 인한 고장
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유압 복동 실린더 중에서 피스톤측 면적 : 피스톤 로드측 면적=2:1인 실린더로서 피스톤의 전진속도가 후진속도의 1/2배인 것은?

  1. 차동실린더
  2. 양로드 실린더
  3. 쿠션 내장형실린더
  4. 탠덤실린더
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 두 개의 맞물린 기어에 압축공기를 공급하여 토크도 얻으며 정ㆍ역회전이 가능한 공압 모터는?

  1. 기어모터
  2. 베인모터
  3. 피스톤모터
  4. 요동액추에이터
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 자동화 시스템의 보수관리의 목적에 적합한 것은?

  1. 자동화시스템 보수관리는 복잡하고 귀찮아서 고장의 배제와 수리를 하지 않고 전체를 교환한다.
  2. 자동화시스템은 항상 최상의 상태로 유지해야 하나 교환 및 수리를 위해 예산이 수반되면 보수를 늦춘다.
  3. 자동화시스템을 항상 최상의 상태로 유지하고, 고장의 배제와 수리를 신속하고, 확실하게 한다.
  4. 자동화시스템을 항상 최상의 상태로 유지하나, 내용년수가 짧아지며 유지비가 많이 들면 보수하지 않는다.
(정답률: 93%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

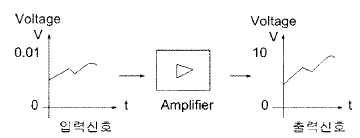

72. 다음 그림에서 입력신호가 증폭되어 축력 신호가 될 때 증폭은 몇 배 인가?

  1. 10배
  2. 100배
  3. 1000배
  4. 10000배
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음은 서미스터에 대한 설명이다. 맞지 않는 것은?

  1. 온도변화를 전압으로 출력한다.
  2. NTC는 부의 온도계수를 갖는다.
  3. PTC는 주로 온도스위치로 사용한다.
  4. CTR은 서미스터의 한 종류이다.
(정답률: 15%)
  • 서미스터는 온도 변화에 따라 저항값이 변하는 저항체입니다. 온도 변화를 직접 전압으로 출력하는 것이 아니라, 저항값의 변화를 통해 온도를 측정하는 소자입니다.

    오답 노트
    NTC는 부의 온도계수: 온도가 상승하면 저항이 감소함
    PTC는 온도스위치: 온도가 상승하면 저항이 급격히 증가하는 특성을 이용함
    CTR: 서미스터의 한 종류가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 설비의 효율화에 악영향을 미치는 로스 중 속도 로스에 속하는 것은?

  1. 고장 정지 로스
  2. 작업준비/조정 로스
  3. 공전/순간 정지 로스
  4. 초기 유동 관리 수율 로스
(정답률: 알수없음)
  • 속도 로스는 설비가 가동 중임에도 불구하고 설계 속도보다 느리게 작동하거나 일시적으로 멈추는 경우를 말하며, 공전/순간 정지 로스가 이에 해당합니다.

    오답 노트
    고장 정지 로스: 정지 로스
    작업준비/조정 로스: 정지 로스
    초기 유동 관리 수율 로스: 불량 로스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 되먹임 제어계(feedback control system)의 장점이 아닌 것은?

  1. 전체 제어계는 항상 안정하다.
  2. 목표값에 정확히 도달할 수 있다.
  3. 제어계의 특성을 향상시킬 수 있다.
  4. 외부조건 변화에 대한 영향을 줄일 수 있다.
(정답률: 알수없음)
  • 되먹임 제어계는 출력값을 다시 입력으로 되돌려 오차를 줄이지만, 설계가 잘못되거나 이득이 너무 높으면 발산하여 시스템이 불안정해질 수 있습니다.

    오답 노트
    목표값 도달: 오차 보정으로 가능함
    특성 향상: 응답성 및 정밀도 개선 가능
    외부 영향: 외란을 억제하여 영향을 줄임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유압 선형 액추에이터 설명 중 틀린 것은?

  1. 압축성 유체를 사용한다.
  2. 정밀한 속도제어가 가능하다.
  3. 온도변화에 따라 유체의 점도변화가 심하다.
  4. 큰 힘을 낼 수 가 있다.
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 선도에 대한 설명으로 틀린 것은?

  1. 기능선도: 논리제어 문제를 표시하는 적절한 방법이다.
  2. PFC: 상업용, 기술용으로 논리순서를 표현하는 방법 중 가장 광범위하게 사용된다.
  3. 래더 다이어그램: 릴레이 시퀀스 제어 회로 표시에 이용된다.
  4. 논리도: AND, OR, NOT, 플립플롭 등의 논리제어 형태로 표시된다.
(정답률: 50%)
  • 기능선도는 시스템의 전체적인 기능 흐름을 나타내는 도구이며, 논리제어 문제를 구체적으로 표시하기에는 적절하지 않습니다.

    오답 노트
    PFC: 논리순서 표현에 광범위하게 사용됨
    래더 다이어그램: 릴레이 시퀀스 제어 표시용
    논리도: AND, OR, NOT 등 논리소자로 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 실제의 시간과 관계된 신호에 의하여 제어가 행해지는 제어계는?

  1. 비동기제어계
  2. 동기제어계
  3. 논리제어계
  4. 시퀀스제어계
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 사람의 감각 기관과 센서를 대비한 것으로 잘못된 것은?

  1. 눈 - 광 센서
  2. 귀 – 음향 센서
  3. 피부 – 압력 센서
  4. 혀 – 자기 센서
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 직류전동기 과열의 원인이 아닌 것은?

  1. 전동기 과부하
  2. 퓨즈의 융단
  3. 저항요소의 단락
  4. 접촉자의 단락
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
