생산자동화산업기사 필기 기출문제복원 (2005-05-29)

생산자동화산업기사 2005-05-29 필기 기출문제 해설

이 페이지는 생산자동화산업기사 2005-05-29 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

생산자동화산업기사
(2005-05-29 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 단조작업에서 해머의 무게가 10㎏f, 타격순간의 해머의 속도가 10 m/sec, 타격에 의한 단조 재료 높이의 변화량이 3㎜, 중력가속도가 9.8 m/sec2, 해머의 효율이 0.9였다면, 이 때의 단조 에너지는 약 몇 ㎏f-m인가?

  1. 40.2
  2. 43.7
  3. 45.9
  4. 50.3
(정답률: 26%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 주물사의 구비조건 중 틀린 것은?

  1. 용해성이 좋아야 한다.
  2. 내화성이 있어야 한다.
  3. 성형성이 좋아야 한다.
  4. 통기성이 좋아야 한다.
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 테르밋 용접이란 무엇인가?

  1. 원자수소의 발열을 이용한 용접법이다.
  2. 전기용접과 가스용접법을 결합한 방법이다.
  3. 산화철과 알루미늄의 테르밋 반응을 이용한 철강재의 용접법이다.
  4. 액체 산소를 이용한 가스 용접법의 일종이다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 용접봉에 있어서 플럭스(flux)의 역할이 아닌 것은?

  1. 아크를 안정시킨다.
  2. 모재 합금 성분을 보충할 수 있다.
  3. 정련된 용착금속을 만든다.
  4. 용착금속을 산화시킨다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 프레스가공(press work) 중에서 전단가공(shearing) 방법에 해당되지 않는 것은?

  1. 펀칭(punching)
  2. 코이닝(coining)
  3. 트리밍(trimming)
  4. 블랭킹(blanking)
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 길이 측정기가 아닌 것은?

  1. 버니어 캘리퍼스(vernier calipers)
  2. 하이트 게이지(height gauge)
  3. 뎁스 게이지(depth gauge)
  4. 사인 바(sine bar)
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 숏 피닝(shot peening)의 설명과 가장 관계가 먼 것은?

  1. 금속의 표면 강도를 증가시킨다.
  2. 피로한도를 높여준다.
  3. 강구를 공작물 표면에 분사시킨다.
  4. 표면을 연마한다.
(정답률: 31%)
  • 숏 피닝은 작은 강구를 표면에 고속으로 분사하여 표면에 압축 잔류 응력을 형성함으로써 표면 강도와 피로 한도를 높이는 표면 경화법입니다.

    오답 노트
    표면을 연마한다: 숏 피닝은 표면을 때려 변형시키는 공정이지, 매끄럽게 깎아내는 연마 공정이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 드릴지그(drill jig)의 사용목적으로 옳은 것은?

  1. 드릴의 안내가 되며 구멍의 위치를 정확히 하고 센터펀칭을 생략하기 위하여
  2. 공작물을 견고히 고정하며, 드릴을 정확히 하기 위하여
  3. 드릴의 흔들림을 방지하기 위하여
  4. 드릴의 날을 보호하고 수명을 연장시키기 위하여
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭가공에서 구성인선(Built-up edge)이 발생하는 이유를 가장 올바르게 설명한 것은?

  1. 칩의 두께를 감소시키면 발생한다.
  2. 공구선단에 절삭재가 융착되어 발생한다.
  3. 공구선단의 날끝이 파괴되어 발생한다.
  4. 공구의 재질이 강하여 발생한다.
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 뒤판(back plate)을 가진 플레이트 지그의 일종이며, 공작물의 형태가 얇아서 비틀리기 쉬운 연한 공작물 가공시 사용하는 지그는?

  1. 박스 지그
  2. 샌드위치 지그
  3. 템플릿 지그
  4. 채널 지그
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 파이프를 구부릴때 파이프속에 모래나 송진으로 채우는 이유는?

  1. 가열할 때 팽창을 막기 위하여
  2. 파이프 과열을 막기 위하여
  3. 안쪽으로 주름이 생기는 것을 막기 위하여
  4. 파이프 냉각을 막기 위하여
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 특히, 구멍 가공에서 다이어몬드,루비,사파이어 등의 가공에 가장 적합한 특수 가공 방법은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 전해연마
  2. 방전가공
  3. 수퍼 피니싱
  4. 호우닝
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 압탕의 역할로서 옳지 않은 것은?

  1. 균열이 생기는 것을 방지한다.
  2. 주형내의 쇳물에 압력을 준다.
  3. 주형내의 용재를 밖으로 배출시킨다.
  4. 금속이 응고할때 수축으로 인한 쇳물 부족을 보충한다.
(정답률: 8%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 절삭유는 냉각작용, 윤활작용, 세척작용의 효과가 있어서 사용한다. 절삭유의 장점이 아닌 것은?

  1. 공구 수명을 연장시킨다.
  2. 표면경도를 증가시킨다.
  3. 가공 능률을 좋게 한다.
  4. 다듬질면을 보호한다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 구성 인선을 감소시키는 방법 중 옳은 것은?

  1. 절삭속도를 고속으로 한다.
  2. 공구 상면 경사각을 작게 한다.
  3. 절삭깊이를 깊게 한다.
  4. 마찰저항이 큰 공구를 사용한다.
(정답률: 56%)
  • 절삭속도를 높이면 구성 인선(Built-up edge)의 발생 가능성이 낮아지고 이미 생성된 구성 인선이 쉽게 탈락하여 가공면의 조도가 향상됩니다.

    오답 노트
    공구 상면 경사각 작게 함: 구성 인선 발생 증가
    절삭깊이 깊게 함: 절삭 저항 증가로 발생 촉진
    마찰저항 큰 공구 사용: 칩 배출 방해 및 발생 촉진
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 3차원 측정기에서 측정점 검출기(probe)는 다음 어느 축에 부착할 수 있도록 생크(shank)부를 가지고 있는가?

  1. X축
  2. Y축
  3. Z축
  4. X.Y축
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 블랭킹(blanking)이나 펀칭(punching)작업시 펀치나 다이에 쉬어각(shear angle)을 두게된다. 이유는 무엇인가?

  1. 펀치나 다이의 파손을 막기위해
  2. 전단하중을 감소시키기위해
  3. 전단면을 보기좋게 하기위해
  4. 다이에 대한 펀치의 편심을 방지하기 위해
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전기설비에 대한 일반 안전사항 중 틀린 것은?

  1. 전등코드는 못이나 금속에 걸어서 사용한다.
  2. 퓨즈는 반드시 스위치를 끈 후에 바꿔 넣는다.
  3. 기계의 이상 유무를 확인할 때에는 스위치를 끈다.
  4. 스위치의 상자내부는 항상 깨끗이 한다.
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 심랭처리(subzero treatment)의 목적에 맞는 것은?

  1. 담금질전 강의 강도를 높이기 위한 것이다.
  2. 시멘타이트 조직을 강화하기 위한 것이다.
  3. 시효 변형을 주기 위한 것이다.
  4. 담금질한 강의 잔류 오스테나이트를 마텐사이트로 바꾸는 것이다.
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 지름 50㎜인 연강 둥근봉을 30m/min의 절삭속도로 선삭할 때, 스핀들의 회전수는 얼마인가?

  1. 약 150.8rpm
  2. 약 190.9rpm
  3. 약 270.1rpm
  4. 약 450.2rpm
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도 및 기초공학

21. V벨트 전동장치로 70kW의 동력을 전달하려고 한다. 종동풀리의 지름은 200mm, 회전수는 500rpm이고, 사용할 V벨트는 C형으로 1개 당 받을 수 있는 인장력이 5kN이다. 몇 개의 V벨트를 사용해야 하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 43%)
  • 전달 동력과 벨트 1개당 허용 인장력을 이용하여 필요한 벨트의 개수를 산출합니다.
    ① [기본 공식]
    $$n = \frac{P}{F \times v}$$
    벨트 개수 = 동력 / (인장력 $\times$ 벨트 속도)
    ② [숫자 대입]
    $$v = \frac{\pi \times 0.2 \times 500}{60} = 5.236 \text{ m/s}$$
    $$n = \frac{70000}{5000 \times 5.236} = 2.67$$
    ③ [최종 결과]
    $$n = 3$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음은 기어 전동 장치에 대한 설명이다. 옳은 것은?

  1. 서로 맞물려 회전하고 있는 두 기어의 모듈(module)은 서로 다르다.
  2. 인벌류트 치형(involute tooth)의 기어는 시계나 정밀 계측기의 전동 장치에 주로 사용한다.
  3. 전위 기어를 사용하면 언더컷(undercut)은 방지할 수 있으나, 두 기어의 중심거리 변경이 안된다.
  4. 웜 기어는 큰 감속비(減速比)를 얻을 수 있으며, 웜 휠(worm wheel)의 역회전을 방지할 수 있다.
(정답률: 49%)
  • 웜 기어는 나사 모양의 웜과 웜 휠이 맞물려 작동하며, 매우 큰 감속비를 얻을 수 있고 구조적으로 웜 휠에서 웜으로의 역회전이 불가능한 역전 방지 특성이 있습니다.

    오답 노트
    서로 맞물려 회전하는 두 기어의 모듈은 반드시 동일해야 함
    인벌류트 치형은 일반 산업용 기계에 널리 쓰이며, 정밀 계측기에는 주로 사이클로이드 치형을 사용함
    전위 기어를 사용하면 언더컷 방지뿐만 아니라 중심거리 변경이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 올덤 커플링(oldham coupling)은 다음 어느 경우에 사용되는가?

  1. 2축의 거리가 멀고, 2축이 평행한 경우
  2. 2축의 거리가 가깝고, 2축이 평행한 경우
  3. 2축의 거리가 멀고, 2축이 교차한 경우
  4. 2축의 거리가 가깝고, 2축이 교차한 경우
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 축에 홈을 파지 않는 키는?

  1. 페더키이
  2. 반달키이
  3. 성크키이
  4. 새들키이
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 스퍼기어의 원주피치 p, 모듈 m, 피치원 지름 D, 지름피치 Dp, 바깥지름 Do, 잇수 Z라 할 때 서로 관계식이 맞지 않은 것은?

  1. m = D / Z
  2. p = Z / AD
  3. Dp = Z / D
  4. Do = m(Z+2)
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 마찰차에 대한 다음의 설명 중 틀린 것은?

  1. 두개의 마찰차 사이의 마찰력을 이용하여 동력을 전달한다
  2. 두개의 마찰차는 구름접촉을 하므로 확실한 회전운동의 전달이 가능하다.
  3. 주어진 범위내에서 연속적으로 변속이 가능하다.
  4. 전달해야 될 힘이 그다지 크지 않을 때 많이 사용된다.
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 지름 5㎝의 축이 300rpm으로 회전할 때 몇 마력(㎰)를 전달할 수 있는가? (단, 축의 허용비틀림응력은 4㎏f/㎜2이다.)

  1. 20
  2. 30
  3. 41
  4. 51
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 극한강도(failure stress)를 σf, 허용응력(allowable stress)을 σa, 안전율(safety factor)을 Sf라고 할 때, 옳은 관계식은?

  1. Sf = σf / σa ＜ 1
  2. Sf = σf / σa ＞ 1
  3. Sf = σa / σf ＜ 1
  4. Sf = σa / σf ＞ 1
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 스프링의 변형은 탄성한도 내에서 하중 P(kgf) 및 스프링 상수 k(kgf/mm)와는 어떠한 관계가 있는가?

  1. 하중에 비례하고 상수에 반비례한다.
  2. 하중에 반비례하고 상수에 비례한다.
  3. 하중과 상수에 비례한다.
  4. 하중과 상수에 반비례한다.
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 롤링베어링과 비교하여 미끄럼 베어링의 특성을 설명한 내용 중 거리가 가장 먼 것은?

  1. 윤활에 주의를 요하며 윤활장치가 필요하다.
  2. 규격이 없으므로 호환성이 없고 일반적으로 주문생산이다.
  3. 일반적으로 저렴하다.
  4. 저속회전에 적당하나, 고속회전에는 부적당하다.
(정답률: 29%)
  • 미끄럼 베어링은 마찰 계수가 매우 작아 고속 회전에 매우 적합하며, 오히려 저속에서는 유막 형성이 어려워 부적당할 수 있습니다.

    오답 노트
    윤활장치 필요: 유막 형성을 위해 필수적임
    호환성 없음: 정밀 가공 주문 생산 방식임
    저렴함: 구조가 단순하여 롤링 베어링보다 경제적임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 미국 표준화 협회에서 제정되었으며 데이터 통신에 널리 이용하기 위한 정보 교환용 코드는?

  1. ASCII 코드
  2. EBCDIC 코드
  3. BCD 코드
  4. 웨이더드 코드
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 셀(cell) 또는 프리미티브(primitive)라고 불리우는 구, 원주, 삼각주의 입체요소들을 결합하여 모델을 구성하는 방식은?

  1. 와이어 프레임 모델링
  2. 솔리드 모델링
  3. 서피스 모델링
  4. 시스템 모델링
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. CNC 공작기계의 운전시 유의사항 중 옳지 않은 것은?

  1. 작업시 안전을 위해 장갑을 낀다.
  2. 절삭가공 전 반드시 모의작업을 하여 프로그램을 확인한다.
  3. 공작물의 고정에 유의한다.
  4. 공구경로에 유의한다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. CNC공작기계에서 백래시(back lash)를 거의 0에 가깝도록하기 위하여 사용되는 것은?

  1. 볼 스크루
  2. 리졸버
  3. 펄스 모터
  4. 컨트롤러
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. CNC선반의 공구기능 T0603을 바르게 설명한 것은?

  1. 6번 공구로 보정값 3을 수행
  2. 3번 공구로 보정값 6을 수행
  3. 6번 공구로 보정번호 3번의 보정값 수행
  4. 6번 공구로 보정번호 3번의 보정값 취소
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. CNC선반에서 2줄 나사가공시 F는 어떤 값을 나타내는가?

  1. 나사산의 높이
  2. 나사절삭 반복횟수
  3. 나사의 리드
  4. 나사의 피치
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. CNC선반에서 주축 최고회전수를 지정해주는 지령절은?

  1. G30 S1000;
  2. G92 S1500;
  3. G28 S1800;
  4. G50 S1200;
(정답률: 28%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. CPU(중앙처리장치) 속도와 메모리의 속도 차이를 줄이기 위한 메모리는?

  1. Cache memory
  2. Core memory
  3. Volatile memory
  4. Associative memory
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 공간상에서 선을 이용하여 3차원 물체를 표시하는 와이어 프레임 모델의 특징을 설명한 것으로서 바르지 못한 것은?

  1. 3면 투시도 작성이 용이하다.
  2. 단면도 작성이 불가능하다.
  3. 물리적 성질의 계산이 가능하다.
  4. 은선제거가 불가능하다.
(정답률: 20%)
  • 와이어 프레임 모델은 물체의 모서리(선)만으로 형상을 표현하므로 내부 정보가 없어 물리적 성질(부피, 무게 등)을 계산할 수 없습니다.

    오답 노트
    은선제거가 불가능하다: 와이어 프레임 모델은 기본적으로 모든 선이 보이기 때문에 은선 제거 처리가 매우 어렵거나 불가능한 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 교차되는 두 직선의 교차 부분을 rounding하려고 할 때 사용되는 것은?

  1. chamfer
  2. fillet
  3. ellipse
  4. mirror
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 자동제어

41. 비례감도 3, 적분시간이 5인 PI 조절계의 전달함수는?

  1. 15S + 5 / 3S
  2. 15S + 3 / 5S
  3. 3 / 5S
  4. 5 / 3S
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 개루프 시스템과 비교하여 폐루프 시스템의 장점이 아닌것은?

  1. 기준입력과 출력사이의 오차 보정
  2. 성능 향상
  3. 설치비용의 절감
  4. 외란 제거
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 서보 기구의 제어량은?

  1. 위치, 방향, 자세
  2. 온도, 유량, 압력
  3. 조성, 품질, 효율
  4. 각도, 농도, 속도
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 순차 제어와 되먹임 제어의 차이점은?

  1. 조절부
  2. 조작부
  3. 출력부
  4. 비교부
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. PLC의 입력부 선정시 고려해야 할 사항이 아닌 것은?

  1. 정격정압
  2. 정격전류
  3. 입력 접점수
  4. 출력기기의 종류
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 블록선도의 입출력비는?

  1. G1 / (1-G1G2G3)
  2. G2 / (1+G1G2G3)
  3. G1G2 / (1-G1G2G3)
  4. G1G2 / (1+G1G2G3)
(정답률: 49%)
  • 이미지 는 전방 경로에 $G_1, G_2$가 있고 피드백 경로에 $G_3$가 있는 음의 피드백 루프 구조입니다.
    전달함수 공식에 따라 입출력비는 다음과 같이 계산됩니다.
    ① [기본 공식]
    $$\frac{C(s)}{R(s)} = \frac{G_{forward}}{1 + G_{forward}H}$$
    ② [숫자 대입]
    $$\frac{C(s)}{R(s)} = \frac{G_1 G_2}{1 + G_1 G_2 G_3}$$
    ③ [최종 결과]
    $$\frac{G_1 G_2}{1 + G_1 G_2 G_3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 압력, 온도, 유량, 액위 및 농도 등 공업의 상태량을 제어량으로 하는 제어는?

  1. 시퀀스제어
  2. 프로그램제어
  3. 수치제어
  4. 프로세스제어
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 2차계에서 오버슈트(overshoot)가 가장 크게 일어나는 계통의 감쇄율은?

  1. δ = 1
  2. δ = 0.01
  3. δ = 0.5
  4. δ = 0.9
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 아래 그림과 같이 구성된 PLC 제어 시스템 명칭은?

  1. 단독 시스템
  2. 집중 시스템
  3. 분산 시스템
  4. 계층 시스템
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. PLC 주변기기가 갖추어야할 기능으로 맞지 않는 것은?

  1. 프로그래밍 기능
  2. 체크 기능
  3. 프로그램 보전과 도면화
  4. 외부 노이즈에 의한 오동작 경보 기능
(정답률: 23%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 서비스 유닛의 설치 장소로 적합한 곳은?

  1. 압축기의 공기 토출구
  2. 압축기의 공기 흡입구
  3. 공기압 기기의 입구
  4. 공기압 실린더의 입구
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 루브리케이터(lubricator) 작동원리는?

  1. 벤츄리의 원리
  2. 파스칼의 원리
  3. 연속의 원리
  4. 아르키메데스의 원리
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 펌프의 토출량이 15〔ℓ/min〕이고 유압 실린더에서의 피스톤 직경이 32〔㎜], 배관경이 6〔㎜〕일 때 배관에서의 유속과 피스톤의 전진 속도는?

  1. 배관에서의 유속 : 5.31〔m/sec〕, 피스톤 전진속도 : 1.87〔m/sec〕
  2. 배관에서의 유속 : 8.84〔m/sec〕, 피스톤 전진속도 : 0.31〔m/sec〕
  3. 배관에서의 유속 : 53.1〔m/sec〕, 피스톤 전진속도 : 18.7〔m/sec〕
  4. 배관에서의 유속 : 0.88〔m/sec〕, 피스톤 전진속도 : 0.03〔m/sec〕
(정답률: 30%)
  • 유량 $Q = A \times v$ 공식을 이용하여 단면적 $A$와 유속 $v$의 관계를 통해 유속과 전진 속도를 계산합니다.
    배관 유속 계산:
    ① $v = \frac{Q}{A}$
    ② $v = \frac{15 \times 10^{-3} / 60}{\pi \times (0.003)^{2}}$
    ③ $v = 8.84 \text{ m/sec}$
    피스톤 전진 속도 계산:
    ① $v = \frac{Q}{A}$
    ② $v = \frac{15 \times 10^{-3} / 60}{\pi \times (0.016)^{2}}$
    ③ $v = 0.31 \text{ m/sec}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 공압의 장점으로 잘못된 것은?

  1. 정밀한 속도 제어가 용이하다.
  2. 에너지 축적이 용이하다.
  3. 배관에 의해 먼 거리 이송이 가능하다.
  4. 화재나 폭발의 위험이 적다.
(정답률: 49%)
  • 공기는 압축성 유체이기 때문에 응답 속도가 빠르고 에너지를 저장하기 쉽지만, 압축성으로 인해 정밀한 속도 제어는 어렵다는 단점이 있습니다.

    오답 노트
    에너지 축적 용이: 공기 탱크를 통해 가능
    먼 거리 이송: 배관을 통해 쉽게 가능
    화재/폭발 위험 적음: 비인화성 기체 사용으로 안전
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 밸브의 기호 중에서 실린더의 속도를 증가시키는 목적으로 사용할 수 있는 밸브는?

(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 베인펌프의 장점이 아닌 것은?

  1. 작동유의 점도에 영향 없이 사용할 수 있다.
  2. 펌프 출력에 비해 형상치수가 작다.
  3. 기어펌프나 피스톤 펌프에 비해 토출 압력의 맥동이 적다.
  4. 베인의 마모에 의한 압력저하가 발생하지 않는다.
(정답률: 31%)
  • 베인펌프는 구조가 간단하고 맥동이 적으며 크기가 작다는 장점이 있지만, 베인의 마찰과 마모가 발생하며 특히 작동유의 점도 변화에 따라 효율과 성능이 크게 영향을 받는 특성이 있습니다.

    오답 노트
    펌프 출력 대비 형상치수 작음: 베인펌프의 구조적 특징임
    토출 압력 맥동 적음: 기어/피스톤 펌프 대비 우수한 점임
    베인 마모: 실제 발생하는 현상이며 이에 따른 압력 저하가 수반됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 회전축, 레버, 피스톤로드 등 기계적 결합을 나타내는 것으로 맞는 것은?

  1. 실선
  2. 복선
  3. 일점쇄선
  4. 이점쇄선
(정답률: 8%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음의 기호를 설명한 것 중 옳지 않은 것은?

  1. 2방향 유동형이다.
  2. 스프링의 힘에 의해 중앙위치로 되돌아 오는 방식이다.
  3. 파일럿 조작방식에 외부 드레인이다.
  4. 한방향 회전형이다.
(정답률: 50%)
  • 제시된 기호 는 방향 제어 밸브의 특성을 나타냅니다. 화살표가 양방향으로 표시되어 있어 2방향 유동형이며, 스프링 기호가 있어 중앙위치 복귀 방식이고, 파일럿 조작 및 외부 드레인 구조를 가지고 있습니다. 따라서 한방향 회전형이라는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. KS기호 중 유압기기에서 유량제어 밸브에 속하지 않는 것은?

  1. 교축밸브
  2. 분류밸브
  3. 집류밸브
  4. 브레이크밸브
(정답률: 35%)
  • 유량제어 밸브는 유체의 흐름 양을 조절하여 액추에이터의 속도를 제어하는 밸브입니다. 교축밸브, 분류밸브, 집류밸브는 모두 유량을 조절하는 기능을 수행하지만, 브레이크밸브는 제동을 위한 특수 밸브로 일반적인 유량제어 밸브 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 파일럿 조작형 릴리프 밸브의 특징이 아닌 것은?

  1. 유량을 조절하는 역할을 한다.
  2. 원격조작을 할 수 있다.
  3. 유압회로의 최고압력을 제한시키는 밸브이다.
  4. 구조에 따라 직접 작동형과 파일럿 작동형이 있다.
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 메카트로닉스

61. PLC(Programmable Logic Controller)의 특징 중 틀린것은?

  1. 동작 실행에 대한 내용 변경을 프로그램에 의하여 쉽게 바꿀수 있다.
  2. 체계적인 고장 진단과 점검이 용이하다.
  3. 릴레이 제어에 비하여 신뢰성이 없고, 고속 동작이 가능하다.
  4. 제어 기능량에 비하여 설치면적이 적다.
(정답률: 58%)
  • PLC는 소프트웨어적으로 제어 내용을 변경할 수 있어 유연하며, 릴레이 제어 방식보다 신뢰성이 훨씬 높고 동작 속도가 빠르며 설치 면적을 획기적으로 줄일 수 있는 장치가 있습니다.

    오답 노트
    릴레이 제어에 비하여 신뢰성이 없고: PLC는 릴레이보다 신뢰성이 훨씬 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 계전기나 스위치 접점의 개폐상태를 그릴 때의 원칙이 아닌 것은?

  1. 계전기의 접점은 접점을 구분하는 코일의 자력을 잃은 상태
  2. 코일이 여자인 상태
  3. 수동접점은 손을 떼었을 때의 상태
  4. 그 밖의 접점은 정지상태
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 회로는 무슨 회로인가?

  1. 정지우선기억회로
  2. 기동우선기억회로
  3. 인터록회로
  4. 일치회로
(정답률: 14%)
  • 제시된 회로도는 기동 스위치(PBS ON)를 누르면 릴레이가 여자되어 자기유지 회로가 구성되고, 정지 스위치(PBS OFF)를 눌러야만 회로가 차단되는 구조입니다. 이는 기동 신호가 우선적으로 기억되어 동작을 유지하는 기동우선기억회로의 전형적인 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 불대수의 정리이다. 알맞는 것은?

  1. A · A = A
  2. A + = 0
  3. A · = 1
  4. A · 0 = 1
(정답률: 47%)
  • 불 대수의 기본 정리 중 멱등 법칙에 의해 동일한 변수의 논리곱(AND) 연산 결과는 자기 자신이 됩니다.
    ① [기본 공식] $A \cdot A = A$
    ② [숫자 대입] $A \cdot A = A$
    ③ [최종 결과] $A \cdot A = A$

    오답 노트
    $A + \overline{A} = 0$: 보수 법칙에 의해 $1$이 되어야 합니다.
    $A \cdot \overline{A} = 1$: 보수 법칙에 의해 $0$이 되어야 합니다.
    $A \cdot 0 = 1$: 논리곱의 성질에 의해 $0$이 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?

  1. 근접스위치
  2. 전자계전기
  3. 광전스위치
  4. 리밋스위치
(정답률: 56%)
  • 근접스위치는 전계나 자계의 변화를 이용하여 금속체 등의 물체와 직접 접촉하지 않고도 유무를 감지하여 접점을 개폐하는 비접촉식 센서입니다.

    오답 노트
    광전스위치: 빛(광선)을 이용하여 감지합니다.
    리밋스위치: 물체와 직접 접촉하여 물리적으로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 되먹임 제어계의 장점이 아닌 것은?

  1. 전체 제어계는 항상 안정하다
  2. 목표값에 정확히 도달할 수 있다
  3. 제어계의 특성을 향상시킬 수 있다
  4. 외부 조건 변화에 대한 영향을 줄일 수 있다
(정답률: 49%)
  • 되먹임(피드백) 제어계는 출력값을 입력측으로 되돌려 오차를 수정함으로써 정밀도를 높이고 외란의 영향을 줄이지만, 위상 지연 등으로 인해 오히려 시스템이 불안정해지거나 발산할 위험이 있습니다.

    오답 노트
    목표값 도달, 특성 향상, 외부 영향 감소: 되먹임 제어의 핵심적인 장점들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 그림 기호의 설명으로 알맞은 것은?

  1. 광전스위치- a 접점
  2. 광전스위치- b 접점
  3. 근접스위치- a 접점
  4. 근접스위치- b 접점
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 2진수 101.101을 10진수로 표시한 것은?

  1. 5.575
  2. 5.6
  3. 5.625
  4. 5.65
(정답률: 47%)
  • 2진수를 10진수로 변환하기 위해 각 자릿수에 2의 거듭제곱 가중치를 곱하여 합산합니다.
    ① [기본 공식] $\text{Value} = \sum (d_i \times 2^i)$
    ② [숫자 대입] $(1 \times 2^2) + (0 \times 2^1) + (1 \times 2^0) + (1 \times 2^{-1}) + (0 \times 2^{-2}) + (1 \times 2^{-3})$
    ③ [최종 결과] $4 + 0 + 1 + 0.5 + 0 + 0.125 = 5.625$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 시퀀스 회로도에서 우선도가 높은 쪽의 회로를 on 조작하면 다른 회로는 작동하지 않도록 하는 회로는?

  1. 반복동작 회로
  2. 인터록 회로
  3. 자기유지 회로
  4. 지연동작 회로
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 표시용 기기에서 표시등의 구비조건이 아닌 것은?

  1. 표시가 명확할 것
  2. 동작이 확실할 것
  3. 부착이 편리할 것
  4. 눈을 피로하지 않게 할 것
(정답률: 40%)
  • 표시등은 운전자가 상태를 즉각적이고 정확하게 인지할 수 있도록 하는 것이 핵심 목적입니다. 따라서 표시의 명확성, 동작의 확실성, 시각적 피로도 감소가 필수 조건이며, 부착의 편의성은 기기 자체의 성능이나 표시 목적과는 직접적인 관련이 없는 부차적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

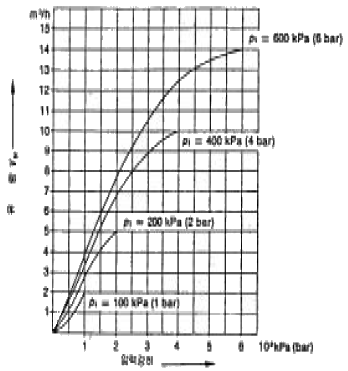

71. 그림에서 공급압력 P1=600kPa이고 압력강하 △P=100kPa라면 유량은 몇 m3/h인가?

  1. 2
  2. 2.8
  3. 3.3
  4. 4
(정답률: 17%)
  • 제시된 그래프에서 공급압력 $P_1 = 600\text{kPa}$ 곡선을 찾고, 가로축의 압력강하 $\Delta P = 100\text{kPa}$ 지점에서 만나는 세로축의 유량 값을 읽어내는 문제입니다.
    ① [공급압력 확인] $P_1 = 600\text{kPa}$
    ② [압력강하 확인]- 가로축 $\Delta P = 100\text{kPa}$ (또는 $1\times 10^2\text{kPa}$)
    ③ [최종 결과] $V = 4\text{ m}^3/\text{h}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 펄스(pulse)수에 비례하는 회전각도를 얻을 수 있으므로 D/A변환기, 디지탈 X-Y 플로터 및 수치제어 공작기계 등에 사용되는 회전 액추에이터는?

  1. 스테핑모터
  2. 유도 전동기
  3. 동기 전동기
  4. 직류 전동기
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 근접 스위치의 기본적인 성능 또는 특성을 측정하기 위한 표준이 되는 검출체를 표준 검출체라 한다. 다음 중 표준 검출체로서 정해지지 않는 것은?

  1. 모양
  2. 치수
  3. 수량
  4. 재질
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 공압시스템의 고장원인에 해당되지 않는 것은?

  1. 공급유량 부족에 의한 고장
  2. 수분으로 인한 고장
  3. 이물질에 의한 고장
  4. 연속공정에 의한 고장
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 제어신호의 간섭을 제거하기 위하여 방향성 리미트 스위치를 이용하였을 때의 특징과 거리가 먼 것은?

  1. 배선이 간단하고 경제적인 방법이다.
  2. 실린더 2-3개 정도의 간단한 시퀀스제어에 많이 이용된다.
  3. 정확한 위치의 검출이 요구되는 곳에 사용하면 좋다.
  4. 짧은 펄스 신호가 출력되므로 다른 제어신호와 AND와 같은 논리회로를 구성하기 어렵다.
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 감온 리드스위치의 특징 중 틀린 것은?

  1. 사용온도 범위가 넓다.
  2. 동작 수명이 길다.
  3. 소형이고, 가볍고, 저가격이다.
  4. 고온, 고습 환경에서 불안정하다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 제어시스템에서 신호를 처리하는 방식에 의한 분류가 아닌것은?

  1. 메모리 제어계
  2. 논리 제어계
  3. 비동기 제어계
  4. 시퀀스 제어계
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 두 개의 입력신호가 서로 다른 경우에만 출력이 발생되는 논리는?

  1. AND
  2. OR
  3. NOT
  4. XOR
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 실린더의 종류중 최대행정거리가 100mm정도이며, 클램핑, 이젝팅, 프레싱, 리프팅, 이송 등에 주로 이용되는 실린더는?

  1. 단동 실린더
  2. 복동 실린더
  3. 충격실린더
  4. 탠덤실린더
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 자동화의 형태와 구조에 의해서 생산된 제품의 양에 따른 분류가 아닌 것은?

  1. 배치생산
  2. 프로세스생산
  3. 대량생산
  4. 개별공정생산
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
