1과목: 전자회로
1. 한 개의 NPN형 트랜지스터와 PNP형 트랜지스터를 직결하여 등가 PNP형 트랜지스터로 동작시키는 접속은?
- 트랜스 결합 접속
- 달링톤(darlington) 접속
- SEPP(single ended push pull) 접속
- 상보대칭(complementary symmetry) 접속
2. 불연속 레벨 변조 방식에 속하지 않는 것은?
- 펄스 위상 변조(PPM)
- 펄스 수 변조(PNM)
- 펄스 부호 변조(PCM)
- 델타 변조(△M)
3. 이상적인 연산 증폭기의 특징으로 적합하지 않은 것은?
- 출력 임피던스가 0 이다.
- 입력 오프셋 전압이 0 이다.
- 동상신호제거비가 0 이다.
- 주파수 대역폭이 무한대이다.

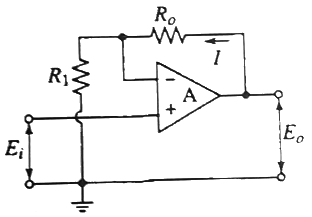

4. 연산증폭기 회로에서 EO을 계산하는 식을 유도했을 경우에 옳은 것은?
-
CBT문제은행AI2026-04-27 07:54
제시된 회로는 비반전 증폭기(Non-inverting Amplifier) 구조입니다. 입력 전압 $E_i$가 비반전 단자(+)로 입력되고, 출력 $E_o$가 저항 $R_0$와 $R_1$로 구성된 분배기를 통해 반전 단자(-)로 피드백되는 구조의 전압 이득을 구하는 문제입니다.
① [기본 공식]
$$E_o = (1 + \frac{R_0}{R_1}) E_i$$
② [숫자 대입]
$$E_o = (1 + \frac{R_0}{R_1}) E_i$$
③ [최종 결과]
$$E_o = (1 + \frac{R_0}{R_1}) E_i$$
따라서 정답은
입니다.
5. 반송파 전력이 50kW 일 때 변조율이 90%로 진폭 변조 하였을 때, 하측파 전력은?
- 5.1kW
- 10.1kW
- 15.1kW
- 20.1kW
6. 직렬 전압 부귀환 회로의 특징으로 적합하지 않은 것은?
- 전압이득의 감소
- 주파수 대역폭의 감소
- 비직선 일그러짐의 감소
- 입력 및 출력 임피던스의 증가
7. 전압이득이 40dB, 무귀환 시 왜율이 12% 인 저주파 증폭기에 입력 측으로 귀환률(β)을 0.09라고 하면 귀환 시 왜율은 몇 % 인가? (단, 전압증폭도는 AV는 100이다.)
- 0.9
- 1.5
- 2
- 1.2
8. 어떤 B급 푸시풀 증폭기의 효율이 0.7이고, 직류 입력전력이 16W 이면, 교류 출력전력은 몇 W 인가?
- 9.3
- 9.7
- 10.5
- 11.2
9. 단안정, 비안정, 쌍안정 멀티바이프레이터는 무엇에 의해 결정되는가?
- 결합 회로의 구성에 따라 결정된다.
- 전원 전압의 크기에 따라 결정된다.
- 전원 전류의 크기에 따라 결정된다.
- 바이어스 전압의 크기에 따라 결정된다.
10. 정격 부하에서 출력 전압이 100V인 전원이 무부하 상태에서의 출력 전압이 110V로 증가하였다면 부하 전압 변동률은 몇 % 인가?
- 5
- 10
- 20
- 25
11. 연산증폭기에 대한 설명 중 옳은 것은?
- 높은 입력 오프셋 전압을 갖는 연산증폭기는 낮은 전압 드리프트를 갖는다.
- 연산증폭기의 입력 바이어스 전류란 두 입력단자를 통해 흘러들어가는 전류의 평균값이다.
- 연산증폭기의 슬루율(Slew Rate)이란 출력전압의 변화율을 입력 전압의 변화율로 나눈 값이다.
- 연산증폭기의 개방루프이득이 100000 이고, 동상이득 0.25이면 동상신호제거비(CMRR)는 56dB 이다.

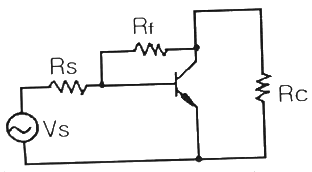

12. 그림과 같은 전압 귀환 바이어스 회로의 실효 컬렉터 부하 저항은? (단,
이다.)
-
CBT문제은행AI
2026-04-27 07:43
전압 귀환 바이어스 회로에서 $|A_v| \gg 1$인 경우, 컬렉터 쪽에서 바라본 실효 부하 저항은 피드백 저항 $R_f$와 컬렉터 저항 $R_c$의 병렬 합성 저항으로 나타납니다.
① [기본 공식] $R_{eff} = \frac{R_f \times R_c}{R_f + R_c}$
② [숫자 대입] $R_{eff} = \frac{R_f \times R_c}{R_f + R_c}$
③ [최종 결과]
13. 피어스 수정발진회로의 발진주파수 변동요인으로 가장 적합하지 않은 것은?
- 부하의 변동
- 주위 온도의 변화
- 발진회로의 차폐
- 전원 전압의 변동
14. 최고 주파수가 4kHz의 신호파로 펄스 변조를 행할 겨우, 표본화 주파수의 최저값은 몇 kHz 인가?
- 1
- 2
- 4
- 8

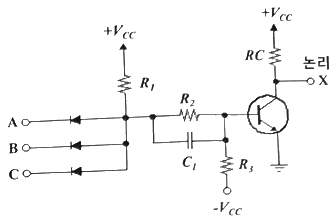

15. 다음과 같이 다이오드와 트랜지스터로 구성된 DTL 논리회로의 게이트 기능은?
- 3입력 NOR
- 3입력 XOR
- 3입력 NAND
- 3입력 AND
16. 귀환이 걸리지 않을 때의 증폭회로의 전압이득을 A, 귀환율을 β라 할 때 발진 조건은?
- Aβ ≥ 1
- Aβ ＜ 1
- A = -β
- A = β
17. 공동 컬렉터(Common Collector) 증폭 회로에 대한 설명으로 틀린 것은?
- 전압 증폭용으로 많이 사용된다.
- 전압 이득은 AV ≃ 1 이다.
- 입력과 출력 사이의 위상은 동일하다.
- 입력 임피던스가 높고, 출력 임피던스는 낮다.
18. 전원회로에서 전압안정계수에 표현한 식으로 옳은 것은? (단, VL는 직류출력전압, VS는 신호원전압, T는 주위온도, IL은 부하전류이다.)
19. 증폭기의 이득에 관련한 관계식 중 틀린 것은?
- 전압이득(Gv) =
- 전류이득(Gi) =
- 전력이득(Gp) =
- 다단 증폭기의 종합이득(GT) = G1+G2+G3+…
20. 진폭변조(DSB) 방식에서 변조도를 90%로 하면 피변조파의 전력은 반송파 전력의 약 몇 배인가?
- 1.1
- 1.4
- 1.6
- 2.1
2과목: 디지털공학
22. 그림과 같이 3개의 T플립플롭을 연결하여 처음 플립플롭에 가해지는 입력주파수가 1kHz의 구형파라 하면 마지막 플립플롭의 출력 값은?
- 125Hz
- 250Hz
- 500Hz
- 1000Hz
23. 입력변수 A와 B가 있을 때 half adder의 부울식으로 옳은 것은?
- A⊕B, A+B
- A+B, AB
- A⊕B, AB
24. 다음의 논리회로 중 전력소모를 기준으로 비교한 것으로 순서가 올바른 것은?
- ECL ＞ TTL ＞ CMOS ＞ MOS
- ECL ＞ MOS ＞ CMOS ＞ TTL
- ECL ＞ TTL ＞ MOS ＞ CMOS
- TTL ＞ ECL ＞ MOS ＞ CMOS
25. A ＞ B 일 때 Y = 1 인 회로는?
-
CBT문제은행AI
2026-04-27 07:44
A가 B보다 클 때( $A > B$) 출력이 1이 되려면, A는 1이고 B는 0이어야 합니다. 따라서 A와 B의 NOT 연산 결과($$\bar{B}$$)를 AND 게이트로 연결한
회로가 정답입니다.
26. 다음 회로는 어떤 일을 수행하는가?
- 크기 비교
- 8진수 변환
- 0의 신호 검출
- 그레이코드 변환
는 인접한 비트끼리 XOR 연산을 수행하여 2진수를 그레이코드로 변환하는 전형적인 회로 구성입니다.
27. 입력이 모두 0(L)일 때만 출력이 1(H)인 게이트는?
- AND 게이트
- NAND 게이트
- OR 게이트
- NOR 게이트
28. 자기 보수성을 갖고 있는 코드 방식이 아닌 것은?
- 3-초과코드 방식
- BCD코드 방식
- 8421코드 방식
- 2421코드 방식
32. 다음 식을 합의 곱 형식으로 간략히 하면?
- F = (A′+B′)(B′+C′+D)(C′+D′)
- F = (A′+B′)(B′+C′)(C′+D′)
- F = (A′+B′)(B′+C′)(A+C′+D′)
- F = (A′+B′)(A+C′)(C′+D)
33. 함수 F = x′y′z + x′yz′ 의 보수는?
- F = x + y′z + yz′
- F = x′y + xy′ + z
- F = xy + x′y′ + z′
- F = x + yz + y′z′
를 간략화 하면?
35. 다음 논리회로를 간단히 하면?
-
CBT문제은행AI
2026-04-27 07:47
회로의 논리식을 세우고 간소화합니다.
1. 논리식: $X = (A \cdot B \cdot C) + (A \cdot B \cdot \overline{C})$
2. 공통 인수 $A \cdot B$로 묶기: $X = AB(C + \overline{C})$
3. 보수 법칙 적용: $C + \overline{C} = 1$이므로 $X = AB \cdot 1 = AB$
따라서 간소화된 회로는
입니다.
36. 다음과 같은 회로의 출력 f는?
-
CBT문제은행AI
2026-04-27 07:47
회로의 논리 흐름을 분석하여 수식으로 변환합니다.
1. OR 게이트 출력: $X + \overline{Y}$
2. NAND 게이트 최종 출력: $\overline{(X + \overline{Y}) \cdot Y}$
3. 드모르간 법칙 적용: $\overline{X + \overline{Y}} + \overline{Y} = (\overline{X} \cdot Y) + \overline{Y}$
4. 흡수 법칙 적용: $\overline{X} \cdot Y + \overline{Y} = \overline{X} + \overline{Y}$
따라서 최종 결과는
입니다.
37. 4단으로 구성된 D플립플롭의 우측이동 레지스터가 1101을 기억하고 있을 때, clock pulse가 1개 인가되었다. 이 때 레지스터의 출력으로 옳은 것은? (단, 입력데이터는 0 이다.)
- 1101
- 1010
- 0011
- 0110
38. 클록 펄스가 입력될 때 마다 출력 상태가 Low 와 High 동작을 반복하며 변환되는 플립플롭은?
- JK 플립플롭
- RS 플립플롭
- D 플립플롭
- T 플립플롭
3과목: 마이크로프로세서
41. 다음 중 세그먼트 레지스터의 종류로 잘못된 것은?
- 데이터 세그먼트 레지스터
- 코드 세그먼트 레지스터
- 스택 세그먼트 레지스터
- 인덱스 세그먼트 레지스터
42. 매크로 명령에 관한 설명 중 틀린 것은?
- 여러 개의 기계 명령어를 생성할 수 있는 원시 언어 명령이다.
- 프로그램의 시행을 제어하고 실제로는 아무런 연산이 일어나지 않는 명령이다.
- 루틴 속에서 미리 정해진 일련의 기계 명령들과 대치될 수 있는 하나의 명령이다.
- 프로그램 작성을 간결하게 하여 수정과 오류발견이 쉽고 프로그램의 표준화를 쉽게 달성할 수 있다.
43. 적분기, 비교기, 카운터로 구성된 A/D 변환기는?
- 축차형 A/D 변환기
- 적분형 A/D 변환기
- 병렬형 A/D 변환기
- 전압/주파수 변환기
44. 두 지점 간의 직렬 데이터 전송 방법이 아닌 것은?
- 단방향(Simplex) 전송
- 반이중(Half-Duplex) 전송
- 전이중(Full-Duplex) 전송
- 스트로빙(Strobing) 전송
45. 인터럽트를 발생하는 장치들을 하드웨어적으로 연결하여 우선순위를 제어하는 방식은?
- Polling
- Interface
- Daisy Chain
- DMA
46. 마이크로프로세서에서 제어장치가 시간을 계수할 수 있는 기준이 되는 것은?
- 플래그
- 클록(clock)
- 제어버스
- 포트출력
47. 직렬 전송속도가 56kbps 일 때 분당 전송되는 수는?
- 240 kbyte
- 420 kbyte
- 560 kbyte
- 640 kbyte
48. CPU는 4가지 단계를 반복 실행한다. 이에 속하지 않는 것은?
- Fetch Cycle
- Interrupt Cycle
- Branch Cycle
- Execute Cycle
49. 매크로 프로세서가 기본적으로 하는 3가지 수행사항이 아닌 것은?
- 매크로 명령을 인식할 것
- 매크로 정의을 인식할 것
- 매크로 정의을 보관할 것
- 매크로 콜을 인식할 것
50. 인터럽트의 원인 중 내부 인터럽트가 아닌 것은?
- 정의되어 있지 않은 명령의 실행연산 에러
- 기억장치의 고장
- 전원의 이상
- 출력장치의 종료
51. 인터럽트 발생시 CPU가 가장 먼저 선행처리 해야 할 것은?
- 수행중이던 명령어 주소 및 데이터 저장
- 시스템의 초기화
- 인터럽트 종류 선택
- 인터럽트 벡터 저장
52. 직렬통신에 대한 설명 중 거리가 먼 것은?
- 통신 케이블 수가 적어 가격이 저렴하다.
- 병렬 통신에 비해 속도가 빠르다.
- 1비트씩 통신한다.
- 대표적인 직렬통신방식으로 RS-232C가 있다.
53. 마이크로프로세서에 사용되는 신호 중 양방향성인 것은?
- 어드레스 신호
- 데이터 신호
- RESET 신호
- 인터럽트 제어신호
54. 어셈블러의 4개 테이블에 해당되지 않는 것은?
- MRI 테이블
- 기호 테이블
- 의사 명령 테이블
- LC(LOcation Counter) 테이블
55. UART에 대한 설명으로 틀린 것은?
- UART의 원어는 Universal Asynchronous Receiver Transmitter 이다.
- Start bit가 필요하다.
- 8비트 UART의 구성의 1개의 Start bit, 8개의 Data bit, 1개의 Stop bit 이다.
- 9비트 UART의 구성은 1개의 Start bit, 9개의 Data bit 이다.
57. carry 등과 같은 연산과정과 결과를 표현하는 레지스터는?
- 상태 레지스터
- 임시 저장 레지스터
- 스택 포인터
- 프로그램 포인터
58. 제어 프로그램 개발에 관한 설명으로 옳지 않은 것은?
- 기억장소를 효율적으로 사용하여야 한다.
- 수행속도가 빠르도록 해야 한다.
- 이해하기 쉬워야 하며, 조직적이어야 한다.
- 마이크로프로세서가 인식하기에는 고급(high-lever) 언어일수록 좋다.
59. 아래 설명 중 틀린 것은?
- CdS 광도전 셀은 황화카드뮴을 주성분으로 한 광도전 소자의 일종이다.
- 서미스터는 온도변화를 감지하고, 그 내부저항이 변화하는 일종의 감온저항체이다.
- 포토다이오드는 P형층을 형성시킨 pn접합부에 광 기전력 효과를 이용한 소자이다.
- 포토트랜지스터는 마이크로컨트롤러 핀의 출력 전압에 의해 빛을 발하는 발광부에 주로 사용된다.
60. FND에 대한 설명으로 틀린 것은?
- FND는 7-세그먼트 LED라고도 한다.
- FND는 캐소드 공통과 애노드 공통이 있다.
- 캐소드 공통 FND는 공통 단자에 (-) 전원을 공급한다.
- FND는 0~9의 숫자만을 표시할 수 있는 숫자표시 장치이다.
4과목: 프로그래밍언어
61. C언어에서 표준 출력 장치로 문자열을 출력시키는 함수는?
- putchar()
- puts()
- getchar()
- gets()
62. C언어에서 문자열 st2를 st1으로 복사하는 함수를 옳게 표현한 것은?
- strcpy(st1, st2)
- strcpy(st2, st1)
- strcmp(st1, st2)
- strcmp(st2, st1)
63. 어셈블리어에 대한 설명으로 옳지 않은 것은?
- 어셈블리어는 특정 프로세서에 종속되지 않으므로 호환성이 우수하다.
- 명령 기능을 쉽게 연상할 수 있는 기호를 기계어와 1:1로 대응시켜 코드화한 기호 언어이다.
- 어셈블리어로 작성한 원시 프로그램은 어셈블러를 통해 목적 프로그램으로 어셈블하는 과정을 거쳐야 한다.
- 프로그램에 기호화된 명령 및 주소를 사용한다.
64. 어셈블리어에서 기호 번지로 사용한 각종 데이터나 명령어가 기억된 번지 값을 특정 레지스터로 가져오도록 하는 명령은?
- XCHG
- LEA
- POP
- NOP
65. 표준 C언어에 대한 설명으로 옳지 않은 것은?
- 시스템 프로그래밍 언어로 적합하다.
- 이식성이 높은 언어이다.
- 대표적인 인터프리터 언어이다.
- 구조적 프로그래밍이 가능하다.
66. 어셈블리 언어로 작성된 프로그램이 실행되기까지의 과정이 옳은 것은?
- 원시프로그램 → 어셈블 → 목적프로그램 → 링크 → 로딩 → 실행
- 원시프로그램 → 어셈블 → 목적프로그램 → 로딩 → 링크 → 실행
- 원시프로그램 → 링크 → 어셈블 → 목적프로그램 → 로딩 → 실행
- 원시프로그램 → 어셈블 → 링크 → 목적프로그램 → 로딩 → 실행
68. 변수의 이름에 해당 속성을 관련시키는 일련의 작접을 일컫는 용어는?
- binding
- scope
- lexical
- constant
69. C 언어의 기억클래스 종류가 아닌 것은?
- automatic variables
- static variables
- register variables
- internal variables
71. 구문(Syntax)에 대한 설명으로 옳은 것은?
- 프로그래밍 언어의 문법
- 프로그래밍 개발의 방법론
- 프로그래밍 언어의 결과
- 프로그래밍 언어의 종류
72. 프로그래밍 언어의 설계 원칙으로 거리가 먼 것은?
- 프로그램 작성의 효율성을 위해서 설계 시에는 간결함이 결여되어도 표현력이 뛰어나야 한다.
- 프로그래밍 과정은 언어의 신뢰성뿐 아니라 번역기의 신뢰성에도 도움을 주기 위해 정확해야 한다.
- 프로그래밍 언어는 특정 기계에 제한되지 않고 독립성을 가져야 한다.
- 프고르매 완성 후 사용자의 요구에 의해 언어의 특징을 더 추가할 수 있도록 프로그램의 확장이 용이해야 한다.
73. 기계어에 대한 설명으로 옳지 않은 것은?
- 0과 1의 이진 문자열로 이루어져 있다.
- 제어를 위해서는 효율적이지만 작성이 매우 어려운 단점이 있다.
- 고급 언어(High level language)에 해당한다.
- 호환성이 없고 기계마다 언어가 다르다.
74. 예약어에 대한 설명으로 틀린 것은?
- 프로그램이 수행되는 동안 변하지 않는 값을 나타내는 데이터이다.
- 프로그래머가 변수 이름으로 사용할 수 없다.
- 번역과정에서 속도를 높여준다.
- 프로그램의 신뢰성을 향상시킨다.
75. C 언어에서 사용되는 출력문 “printf”에 사용되는 변환문자의 설명 중 옳은 것은?
- %d는 16진 정수를 나타낸다.
- %s는 단일 문자를 나타낸다.
- %e는 문자열을 가진 문자를 나타낸다.
- %u는 부호 없는 10진 정수를 나타낸다.
76. 프로그램의 수행을 위해 호출한 함수를 수행하고 함수를 호출한 위치로 복귀하여야 한다. 이 때 복귀할 주소를 저장하기에 적합한 자료구조는?
- 큐(Queue)
- 스택(Stack)
- 트리(Tree)
- 링크드 리스트(Linked List)
77. 어셈블러가 원시프로그램을 번역할 때 어셈블러에게 필요한 작업을 지시하는 명령을 무엇이라고 하는가?
- 직접 명령(Direct Instruction)
- 어셈블러 명령(Assenbler Instruction)
- 사용자 명령(User Instruction)
- 작업 명령(Work Instruction)
78. 어셈블러가 원시프로그램을 목적프로그램으로 번역할 때 현재의 오퍼랜드에 있는 값을 다음 명령어의 번지로 할당하는 어셈블리어 명령은?
- EJECT
- INCLUDE
- END
- ORG
