1과목: 기계가공법 및 안전관리
1. 다음중 금속의 구멍작업 시 칩의 배출이 용이하고 가공 정밀도가 가장 높은 드릴 날은?
- 평 드릴
- 센터 드릴
- 직선홈 드릴
- 트위스트 드릴
2. 밀링 절삭 방법 중 상향절삭과 하향절삭에 대한 설명이 틀린 것은?
- 하향절삭은 상향절삭에 비하여 공구수명이 길다.
- 상향절삭은 가공면의 표면거칠기가 하향절삭보다 나쁘다.
- 상향절삭은 절삭력이 상향으로 작용하여 가공물의 고정이 유리하다.
- 커터의 회전방향과 가공물의 이송이 같은 방향의 가공방법을 하향절삭이라 한다.
4. 기어절삭가공 방법에서 창성법에 해당하는 것은?
- 호브에 의한 기어가공
- 형판에 의한 기어가공
- 브로칭에 의한 기어가공
- 총형 바이트에 의한 기어가공
5. 밀링가공에서 일반적인 절삭속도 선정에 관한 내용으로 틀린 것은?
- 거친 절삭에서는 절삭속도를 빠르게 한다.
- 다듬질 절삭에서는 이송속도를 느리게 한다.
- 커터의 날이 빠르게 마모되면, 절삭 속도를 낮춘다.
- 적정 절삭속도보다 약간 낮게 설정하는 것이 커터의 수명연장에 좋다.
6. 측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움직임을 지침의 회전변위로 변환시켜 눈금으로 읽을 수 있는 측정기는?
- 수준기
- 스냅 게이지
- 게이지 블록
- 다이얼 게이지
8. 머시닝센터에서 드릴링 사이클에 사용되는 G-코드로만 짝지어진 것은?
- G24, G43
- G44, G65
- G54, G92
- G73, G83
10. 터릿선반에 대한 설명으로 옳은 것은?
- 다수의 공구를 조합하여 동시에 순차적으로 작업이 가능한 선반이다.
- 지름이 큰 공작물을 정면가공하기 위하여 스윙을 크게 만든 선반이다.
- 작업대 위에 설치하고 시계부속 등 작고 정밀한 가공물을 가공하기 휘한 선반이다.
- 가공하고자 하는 공작물과 같은 실물이나 모형을 따라 공구대가 자동으로 모형과 같은 윤곽을 깎아내는 선반이다.
11. 드릴의 속도가 V(m/min), 지름이 d(mm)일때, 드릴의 회전수 n(rpm)을 구하는 식은?
-
CBT문제은행AI2026-04-28 16:39
절삭 속도 공식에서 회전수 $n$을 유도하면, 분모의 지름 $d$에 $\pi$를 곱한 원주 길이를 속도 $V$로 나누고 단위 환산 계수 $1000$을 곱해줍니다.
① [기본 공식]
$$n = \frac{1000V}{\pi d}$$
② [숫자 대입]
$$n = \frac{1000V}{\pi d}$$
③ [최종 결과]
$$n = \frac{1000V}{\pi d}$$
따라서 정답은
입니다.
12. 밀링 머신에서 사용하는 바이스 중 회전과 상하로 경사시킬 수 있는 기능이 있는 것은?
- 만능 바이스
- 수평 바이스
- 유압 바이스
- 회전 바이스
13. W, Cr, V, Co 들의 원소를 함유하는 합금강으로 600℃까지 고온 경도를 유지하는 공구재료는?
- 고속도강
- 초경합금
- 탄소공구강
- 합금공구강
14. 연삭 작업에 관련된 안전사항 중 틀린 것은?
- 연삭숫돌을 정확하게 고정한다.
- 연삭숫돌 측면에 연삭을 하지 않는다.
- 연삭가공 시 원주 정면에 서 있지 않는다.
- 연삭숫돌 덮개 설치보다는 작업자의 보안경 착용을 권장 한다.
15. 절삭제의 사용 목적과 거리가 먼 것은?
- 공구 수명 연장
- 절삭 저항의 증가
- 공구의 온도상승 방지
- 가공물의 정밀도 저하방지
16. 래핑에 대한 설명으로 틀린 것은?
- 습식래핑은 주로 거친 래핑에 사용한다.
- 습식래핑은 연마입자를 혼합한 랩액을 공작물에 주입하면서 가공한다.
- 건식래핑의 사용 용도는 초경질 합금, 보석 및 유리 등 특수재료에 널리 쓰인다.
- 건식래핑은 랩 제를 랩에 고르게 누른 다음 이를 충분히 닦아내고 주로 건조상태에서 래핑을 한다.
17. 탭으로 암나사 가공작업 시 탭의 파손원인으로 적절하지 않은 것은?
- 탭이 경사지게 들어간 경우
- 탭 재질의 경도가 높은 경우
- 탭의 가공 속도가 빠른 경우
- 탭이 구멍바닥에 부딪쳤을 경우
18. 절삭공구 수명을 판정하는 방법으로 틀린 것은?
- 공구 인선의 마모가 일정량에 달했을 경우
- 완성가공된 치수의 변화가 일정량에 달했을 경우
- 절삭저항의 주 분력이 절삭을 시작했을 때와 비교하여 동일할 경우
- 완성 가공면 또는 절삭가공 한 직후에 가공 표면에 광택이 있는 색조 또는 반점이 생길 경우
19. 선반에서 긴 가공물을 절삭할 경우 사용하는 방진구 중 이동식 방진구는 어느 부분에 설치하는가?
- 베드
- 새들
- 심압대
- 주축대
20. 다음 연삭숫돌 기호에 대한 설명이 틀린 것은?
- WA : 연삭숫돌입자의 종류
- 60 : 입도
- m : 결합도
- V : 결합제
2과목: 기계설계 및 기계재료
23. Kelmet의 주요 합금 조성으로 옳은 것은?
- Cu-Pb계 합금
- Zn-Pb계 합금
- Cr-Pb계 합금
- Mo-Pb계 합금
24. 주조 시 주형에 냉금을 삽입하여 주물 표면을 급냉시킴으로써 백선화하고, 경도를 증가시킨 내마모성 주철은?
- 구상흑연주철
- 가단(malleable)주철
- 칠드(chilled)주철
- 미해나이트(meehanite)주철
26. 95%Cu-5%Zn 합금으로 연하고 코이닝(coining)하기 쉬우므로동전, 메달 등에 사용되는 황동의 종류는?
- Naval brass
- Cartridge brass
- Muntz metal
- Gilding metal
31. 4kNㆍm의 비틀림 모멘트를 받는 전동축의 지름은 약 몇 mm인가? (단, 축에 작용하는 전단응력은 60MPa이다.)
- 70
- 80
- 90
- 100
32. 안지름 300mm, 내압 100 N/cm2이 작용하고 있는 실린더 커버를 12개의 볼트로 체결하려고 한다. 볼트 1개에 작용하는 하중W은 약 몇 N인가?
- 3257
- 5890
- 8976
- 11245
33. 그림과 같은 스프링장치에서 각 스프링 상수 k1=40N/cm, k2=50N/cm, k3=60N/cm이다, 하중 방향의 처짐이 150mm 일 때 작용하는 하중 P는 약 몇 N 인가?
- 2250
- 964
- 389
- 243
34. 회전속도가 8m/s로 전동되는 평벨트 전동장치에서 가죽 벨트의 폭(b)×두께(t)=116mm×8mm인 경우, 최대전달동력은 약 몇kW인가? (단, 벨트의 허용인장응력은 2.35MPa, 장력비(eμθ)는 2.5이며, 원심력은 무시하고 벨트의 이음효율은 100%이다.)
- 7.45
- 10.47
- 12.08
- 14.46
35. 작용하중의 방향에 따른 베어링 분류 중에서 축선에 직각으로 작용하는 하중과 축선 방향으로 작용하는 하중이 동시에 작용하는데 사용하는 베어링은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 레이디얼 베어링(radial bearing)
- 스러스트 베어링(thrust bearing)
- 테이퍼 베어링(taper bearing)
- 칼라 베어링(collar bearing)
36. 양쪽 기울기를 가진 코터에서 저절로 빠지지 않기 위한 자립조건으로 옳은 것은? (단, ∝는 코터 중심에 대한 기울기 각도이고, ρ는 코터와 로드엔드와의 접촉부 마찰계수에 대응하는 마찰각이다.)
- ∝≦ρ
- ∝≧ρ
- ∝≦2ρ
- ∝≧2ρ
37. 응력-변형률 선도에서 재료가 저항할 수 있는 최대의 응력을 무엇이라 하는가? (단, 공칭응력을 기준으로 한다.)
- 비례한도(proportional limit)
- 탄성한도(elastic limit)
- 항복점(yield point)
- 극한강도(ultimate strength)

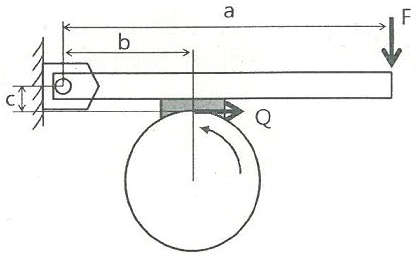

38. 그림과 같은 블록 브레이크에서 막대 끝에 작용하는 조작력 F와 브레이크의 제동력 Q와의 관계식은? (단, 드럼은 반시계방향 회전을 하고 마찰계수는 μ이다.)
-
CBT문제은행AI
2026-04-27 20:53
블록 브레이크의 모멘트 평형 방정식을 이용하여 조작력 $F$와 제동력 $Q$의 관계를 도출합니다.
① [기본 공식]
$$F \cdot a = Q \cdot b - \mu Q \cdot c$$
② [숫자 대입]
$$F = \frac{Q \cdot b - \mu Q \cdot c}{a}$$
③ [최종 결과]
$$F = \frac{Q}{\mu a}(b - \mu c)$$
40. 용접 가공에 대한 일반적인 특징 설명으로 틀린 것은?
- 공정수를 줄일 수 있어서 제작비가 저렴하다.
- 기밀 및 수밀성이 양호하다.
- 열 영향에 의한 재료의 변질이 거의 없다.
- 잔류응력이 발생하기 쉽다.
3과목: 컴퓨터응용가공
41. XY 평면상에 하나의 곡선을 표현하는 방법에는 일반적으로 3가지가 있는데 이에 속하지 않는 것은?
- 단어번지 형태
- 매개변수 형태
- 양함수 형태
- 음함수 형태
42. 반경이 R=√5cm인 볼 엔드밀로 평면을 가공하려고 한다. 경로 간 간격이 2cm일 때 커습(cusp) 높이는 몇 cm인가?
- √5-1
- √5-2
- 1
- 2
43. CAD/CAM 시스템에서 와이어프레임(wireframe), 서피스(surface), 솔리드(solid)모델과 같은 3차원 형상 모델에 대한 설명으로 틀린 것은?
- 3차원 형상 모델 중 어는 것으로도 해석용 유한요소생성 및 NC 공구경로 계산이 가능하다.
- 와이어프레임 모델은 점과 선으로 정의되기 때문에 체적을 구할 수 없다.
- 서피스 모델은 곡면을 기본으로 하여 3차원의 NC 가공용의 면 구축이 용이하다.
- 솔리드 모델은 상대적으로 파일의 크기가 크며, 속이 차있는 물체로서의 개념이 도입된다.
44. 2차원에서의 변환 행렬 TH(3×3)에 대한 설명 중 틀린 것은?
- m, n은 이동(translation)에 관계된다.
- p, q는 대칭변화(reflection)에 관계된다.
- a, b, c, d는 회전(rotation), 스케일링(scaling) 등에 관계된다.
- s는 전체적인 스케일링(overall scaling)에 영향을 미친다.
45. 2차원 단면현상을 임의의 경로를 따라 이동하면서 3차원 솔리드를 생성하는 솔리드 모델링 기법은?
- 블렌딩(blending)
- 트리밍(trimming)
- 클리핑(clipping)
- 스위핑(sweeping)
46. CSG(Constructive solid Geometry)방식에서 사용하는 기본 3차원 모델(privitives)이 아닌 것은?
- 구(sphere)
- 원뿔(cone)
- 원통(cylinder)
- 쿤스 곡면(Coon's surface)
47. 평면상에서 기준 직교축의 원점에서부터 점 P까지의 직선거리(r)와 기준 직교축과 그 직선이 이루는 각도(θ)로 표시되는 2차원 좌표계는?
- 구 좌표계
- 극 좌표계
- 원주 좌표계
- 직교 좌표계
48. CAM에서 일반적으로 지원하는 곡면 가공방식이 아닌 것은?
- 나선형 가공
- 프레스 가공
- Island/Area 가공
- 등매개변수(iso-parametric)가공
49. 조립체(assembly) 모델링과 관련이 없는 기능은?
- 부품간의 만남 조건(meting condition)부여 기능
- 조립 전개도(exploded view) 생성 기능
- 부품간의 구속 조건 생성 기능
- 리프팅(lifting) 기능
50. 다음 중 RP(rapid prototyping)의 종류가 아닌 것은?
- 3차원 프린팅(3D printing)
- 지표경화(solid ground curing, SGC)
- 용착적층 모델링(fused-deposition modeling, FDM)
- 레이져 인젝션몰딩(laser injection molding, LIM)
51. 10개의 CAD 시스템 사이에서 직접변환기를 사용하여 데이터를 교환하려면 요구되는 변환기의 수는?
- 9
- 10
- 90
- 100
52. RP(raprd prototuping) 소프트웨어 중 부품준비 소프트웨어(part preparation software)의 기능이 아닌 것은?
- CAD 모델 검증
- 지지구조물의 생성
- 전체 제작공정 결정
- 모델의 위치와 방향 결정
53. 특징현상 모델링을 수행하는 경우, 대부분의 솔리드 모델링 시스템에서 제공하는 전형적인 특징현상이 아닌 것은?
- 구멍(hole)
- 필릿(fillet)
- 리프팅(lifting)
- 모따기(chamfer)
54. 컴퓨터에서 작업을 수행하기 위한 자료나 입축력장치로부터 입출력되기 위한 자료를 임시로 저장하는 곳은?
- 버퍼(Buffer)
- 블록(Block)
- 채널(Channel)
- 콘솔(Console)
55. NC가공에서 3축 가공에 비해 5축 가공만의 장점으로 보기 어려운 것은?
- 곡면의 등고선을 따른 밀링 작업이 가능하다.
- 3축으로는 접근이 불가능한 곡면도 가공할 수 있다.
- 평 엔드밀 사용 시 공구의 자세를 잘 조정함으로써 cusp 양을 최소화할 수 있다.
- 공구 원통면을 이용한 윤곽가공이 가능하여 단 한번의 공구경로로 cusp 없이 가공이 완료될 수도 있다.
56. 다음 Bezier 곡선의 성질에 대한 설명으로 가장 적절하지 않은 것은?
- 곡선의 차수는 (조정점의 개수-1)이다.
- 곡선은 볼록포(convex hull) 안에 위치한다.
- 한 개의 조정점을 움직이면 곡선 일부의 모양만이 변한다.
- 다각형의 꼭지점 순서가 거꾸로 되어도 같은 곡선이 생성되어야 한다.
57. 퍼거슨(Ferguson)곡선 및 곡면에 관한 설명으로 틀린 것은?
- 곡선이나 곡면의 일부를 간단히 표현할 수 있다.
- 평면상의 곡선뿐만 아니라 3차원 공간에 있는 형상도 간단히 표현할 수 있다.
- 자동차 외관과 같이 곡률변화율이 중요한 경우 곡면의 품질을 향상시킨다.
- 곡선이나 곡면의 좌표 변환이 필요할 경우 주어진 벡터만을 좌표 변환하여 결과를 얻을 수 있다.
58. CAD 시스템에서 사용되는 곡면 모델링에 대한 설명으로 틀린 것은?
- 스윕(Sweep) 곡면 : 안내 곡선을 따라 이동 곡선이 이동하면서 생성되는 곡면
- 그리드(Grid) 곡면 : 측정기 등에서 얻은 점을 근사적으로 연결하는 곡면
- 블랜딩(Blending) 곡면 : 두 곡면이 만나는 부분을 부드럽게 만들 때 생성하는 곡면
- 회전(Revolve) 곡면 : 하나의 곡선을 축을 따라 평행이동시켜 모델링한 곡면
59. NC 공구경로 생성 시 계산된 공구경로를 따라 공구가 움질일 때 곡면의 곡률 반경이 공구의 반경보다 작은 오목한 부분에서 과절삭(overcut)이 발생하는 현상은?
- Contacting
- Clamping
- Collision
- Gouging
60. 다음 중 곡면을 표현할 수 있는 방법이 아닌 것은?
- Coons 곡면
- Bezier 곡면
- Repular 곡면
- B-Spline 곡면
4과목: 기계제도 및 CNC공작법
61. 나사 표기가 "G 1/2"이라 되어 있을 때, 이는 무슨 나사인가?
- 관용 평행나사
- 29° 사다리꼴나사
- 관용 테이퍼나사
- 30° 사다리꼴나사
62. 구멍과 축의 억지 끼워 맞춤에서 최대 죔새의 설명으로 옳은 것은?
- 구멍의 최대허용치수 - 축의 최대허용치수
- 구멍의 최소허용치수 - 축의 최소허용치수
- 축의 최소허용치수 - 구멍의 최대허용치수
- 축의 최대허용치수 - 구멍의 최소허용치수
63. V-벨트 풀리의 도시에 관한 설명으로 옳지 않은 것은?
- V-벨트 풀리 홈 부분의 치수는 형별과 호칭 지름에 따라 결정된다.
- V-벨트 풀리는 축 직각 방향의 투상을 정면도(주투상도)로 할 수 있다.
- 암(Arm)은 길이 방향으로 절단하여 도시한다.
- V-벨트 풀리에 적용하는 일반용 V 고무벨트는 단면치수에 따라 6가지 종류가 있다.
64. 강재의 종류와 그 기호가 잘못 짝지어진 것은?
- SCr420 : 크로뮴 강
- SCM 420 : 니켈 크로뮴 강
- SMn 420 : 망가니즈 강
- SMnC 420 : 망가니즈 크로뮴 강
65. 그림과 같은 입체도를 제3각법으로 올바르게 나타낸 투상도는?
-
CBT문제은행AI
2026-04-27 20:52
제3각법 투상 원리에 따라 입체도
를 분석하면, 정면에서 본 모습, 위에서 본 평면도, 오른쪽에서 본 우측면도가 정확하게 조합된 투상도는
입니다.
66. 그림과 같은 원뿔을 전개하엿을 때 전개도의 중심각이 120°가 되려면 L의 치수는 얼마인가? (단, 원뿔 밑면의 지름은 100mm 이다.)
- 150mm
- 200mm
- 120mm
- 180mm
67. 그림과 같은 등각투상도에서 화살표 방향에서 본 면을 정면이라 할 때 제 3각법으로 3면도가 올바르게 그려진 것은?
-
CBT문제은행AI
2026-04-27 20:52
본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.(AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)해설을 보시기 원하시면 클릭해 주세요
의 화살표 방향을 정면으로 보았을 때, L자형의 정면도, 상단의 평면도, 우측의 우측면도가 올바르게 배치된 것은
입니다.
68. 가공 모양의 기호에 대한 설명으로 잘못된 것은?
- = : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영한 면에 평행
- X : 가공에 의한 컷의 줄무늬 방향이 기호를 기입한 그림의 투영면에 비스듬하게 2방향으로 교차
- M : 가공에 의한 컷의 줄무늬가 여러 방향
- R : 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 동심원 모양
69. 기계제도에서 사용하는 선의 종류에 대한 용도 설명 중 잘못된 것은?
- 굵은 실선 : 대상물의 보이는 부분의 모양 표시
- 가는 1점 쇄선 : 도형의 중심 표시
- 가는 2점 쇄선 : 대상물의 일부를 파단한 경계 표시
- 가는 파선 : 대상물의 보이지 않는 부분의 모양 표시
70. 투상도를 그릴 때 선이 서로 겹칠 경우 나타내야 할 우선 순위로 옳은 것은?
- 중심선 ＞숨은선＞외형선
- 숨은선＞절단선＞중심선
- 외형선＞중심선＞절단선
- 외형선＞중심선＞숨은선
71. CNC방전가공에서 방전 갭을 구하는 공식은?
-
CBT문제은행AI
2026-04-27 20:53
CNC 방전가공에서 방전 갭은 가공하고자 하는 구멍의 치수에서 전극의 치수를 뺀 값의 절반으로 계산합니다.
방전 갭 공식은 다음과 같습니다.
$$\frac{\text{구멍의 가공치수} - \text{전극치수}}{2}$$
따라서 정답은
입니다.
72. 머시닝센터에서 250rpm으로 회전하는 스핀들에 피치 2mm나사를 가공할 때 주축 이송속도를 몇 mm/min로 하는 것이 좋은가?
- 400
- 450
- 500
- 550
74. CNC 공작기계의 특징에 대한 설명으로 옳지 않은 것은?
- 생산능률 증대
- 균일한 품질 관리가 용이
- 작업 시간 단축, 생산성 향상
- 특수 공구가 많이 사용되어 관리비 상승
75. CNC 공작기계에서 지령절의 구성에 대한 설명이 옳지 않은 것은?
- S : 주축기능
- F : 이송기능
- N : 준비기능
- M : 보조기능
76. CNC선반에서 2.5초 동안 프로그램의 진행을 정지시키는 방법으로 옳은 것은?
- G04 X2.5 ;
- G04 P0.025 ;
- G04 P2.5 ;
- G04 P0.25 ;
77. CNC선반에서 나사절삭 가공 기능만으로 짝지어진 것은?
- G32, G72, G75
- G32, G76, G92
- G75, G76, G90
- G75, G76, G92
78. 다음가 같은 ISO 선삭용 인서트의 형번 표기법(ISO)에서 노즈(nose) “R"의 크기는 얼마인가?
- 1R
- 2R
- 0.4R
- 0.8R
