1과목: 기계가공법 및 안전관리
1. 20℃에서 20mm인 게이지 블록이 손과 접촉 후 온도가 36℃가 되었을 때, 게이지 블록에 생긴 오차는 몇 mm인가? (단, 선팽창계수는 1.0×10-6/℃이다.)
- 3.2×10-4
- 3.2×10-3
- 6.4×10-4
- 6.4×10-3
2. 상향절삭과 하향절삭에 대한 설명으로 틀린 것은?
- 하향절삭은 상향절삭보다 표면거칠기가 우수하다.
- 상향절삭은 하향절삭에 비해 공구의 수명이 짧다.
- 상향절삭은 하향절삭과는 달리 백래시 제거장치가 필요하다.
- 상향절삭은 하향절삭할 때보다 가공물을 견고하게 고정하여야 한다.
3. 절삭공구의 절삭면에 평행하게 마모되는 현상은?
- 치핑(chiping0
- 플랭크 마모(flank wear)
- 크레이터 마모(creat wear)
- 온도파손(temperature failure)
4. 드릴작업에 대한 설명으로 적절하지 않은 것은?
- 드릴작업은 항상 시작할 때보다 끝날 때 이송을 빠르게 한다.
- 지름이 큰 드릴을 사용할 때는 바이스를 테이블에 고정한다.
- 드릴은 사용 전에 점검하고 마모나 균열이 있는 것은 사용하지 않는다.
- 드릴이나 드릴 소켓을 뽑을 때는 전용공구를 사용하고 해머 등으로 두드리지 않는다.
6. 기어 절삭기에서 창성법으로 치형을 가공하는 공구가 아닌 것은?
- 호브(hob)
- 브로치(broach)
- 래크 커터(rack cutter)
- 피니언 커터(pinion cutter)
7. CNC기계의 움직임을 전기적인 신호로 속도와 위치를 피드백하는 장치는?
- 리졸버(resolver)
- 컨트롤러(controller)
- 볼 스크루(ball screw)
- 페리티 체크(parity-check)

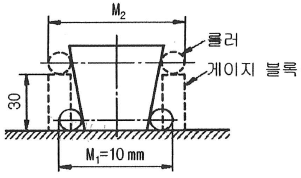

8. 그림에서 플러그 게이지의 기울기가 0.05일 때, M2의 길이[mm]는? (단, 그림의 치수단위는 mm이다.)
- 10.5
- 11.5
- 13
- 16
9. 연삭 숫돌의 표시에 대한 설명이 옳은 것은?
- 연삭입자 C는 갈색 알루미나를 의미한다.
- 결합제 R은 레지노이드 결합제를 의미한다.
- 연삭 숫돌의 입도 #100이 #300보다 입자의 크기가 크다.
- 결합도 K 이하는 경한 숫돌, L ~ O는 중각 정도 숫돌, P 이상은 연한 숫돌이다.
10. 삼각함수에 의하여 각도를 길이로 계산하여 간접적으로 각도를 구하는 방법으로, 블록 게이지와 함께 사용하는 측정기는?
- 사인 바
- 베벨 각도기
- 오토 콜리메이터
- 콤비네이션 세트
11. 선반을 설계할 때 고려할 사항으로 틀린 것은?
- 고장이 적고 기계효율이 좋을 것
- 취급이 간단하고 수리가 용이할 것
- 강력 절삭이 되고 절삭 능률이 클 것
- 기계적 마모가 높고, 가격이 저렴할 것
14. 일반적인 손다듬질 작업 공정순서로 옳은 것은?
- 정 → 줄 → 스크레이퍼 → 쇠톱
- 줄 → 스크레이퍼 → 쇠톱 → 정
- 쇠톱 → 정 → 줄 → 스크레이퍼
- 스크레이퍼 → 정 → 쇠톱 → 줄
15. 밀링작업의 단식 분할법에서 원주를 15등분 하려고 한다. 이 때 분할대 크랭크의 회전수를 구하고, 15구멍열 분할판을 몇 구멍씩 보내면 되는가?
- 1회전에 10구멍씩
- 2회전에 10구멍씩
- 3회전에 10구멍씩
- 4회전에 10구멍씩
17. 구멍가공을 하기 위해서 가공물을 고정시키고 드릴이 가공 위치로 이동할 수 있도록 제작된 드릴링 머신은?
- 다두 드릴링 머신
- 다축 드릴링 머신
- 탁상 드릴링 머신
- 레이디얼 드릴링 머신
18. 나사연삭기의 연삭방법이 아닌 것은?
- 다인 나사연삭 방법
- 단식 나사연삭 방법
- 역식 나사연삭 방법
- 센터리스 나사연삭 방법
19. 주축의 회전운동을 직선 왕복운동으로 변화시킬 때 사용하는 밀링 부속장치는?
- 바이스
- 분할대
- 슬로팅 장치
- 래크 절삭 장치
20. 일감에 회전운동과 이송을 주며, 숫돌을 일감표면에 약한 압력으로 눌러 대고 다듬질할 면에 따라 매우 작고 빠른 진동을 주어 가공하는 방법은?
- 래핑
- 드레싱
- 드릴링
- 슈퍼 피니싱
2과목: 기계설계 및 기계재료
21. 구리합금 중 최고의 강도를 가진 석출 경화성 합금으로 내열성, 내식성이 우수하여 베어링 및 고급 스프링 재료로 이용되는 청동은?
- 납청동
- 인청동
- 베릴륨 청동
- 알루미늄 청동
25. 알루미늄의 성질로 틀린 것은?
- 비중이 약 7.8이다.
- 면심입방격자 구조이다.
- 용융점은 약 660℃이다.
- 대기 중에서는 내식성이 좋다.
26. 플라스틱 재료의 일반적인 성질을 설명한 것 중 틀린 것은?
- 열에 약하다.
- 성형성이 좋다.
- 표면경도가 높다.
- 대부분 전기 절연성이 좋다.
29. 담금질한 강재의 잔류 오스테나이트를 제거하며, 치수변화 등을 방지하는 목적으로 0℃이하에서 열처리하는 방법은?
- 저온뜨임
- 심냉처리
- 마템퍼링
- 용체화처리
30. 공구 재료가 갖추어야 할 일반적 성질 중 틀린 것은?
- 인성이 클 것
- 취성이 클 것
- 고온경도가 클 것
- 내마멸성이 클 것
31. 용접이음의 단점에 속하지 않는 것은?
- 내부 결함이 생기기 쉽고 정확한 검사가 어렵다.
- 용접공의 기능에 따라 용접부의 강도가 좌우된다.
- 다른 이음작업과 비교하여 작업 공정이 많은 편이다.
- 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.
32. 전달동력 2.4kW, 회전수 1800 rpm을 전달하는 축의 지름은 약 몇 mm 이상으로 해야 하는가? (단, 축의 허용전단응력은 20MPa이다.)
- 20
- 12
- 15
- 17
33. 0.45t의 물체를 지지하는 아이 볼트에서 볼트의 허용인장응력이 48MPa라 할 때, 다음 미터 나사 중 가장 적합한 것은? (단, 나사 바깥지름은 골지름의 1.25배로 가정하고, 적합한 사양 중 가장 작은 크기를 선정한다.
- M14
- M16
- M18
- M20
34. 볼 베어링에서 수명에 대한 설명으로 옳은 것은?
- 베어링에 작용하는 하중의 3승에 비례한다.
- 베어링에 작용하는 하중의 3승에 반비례한다.
- 베어링에 작용하는 하중의 10/3승에 비례한다.
- 베어링에 작용하는 하중의 10/3승에 반비례한다.
35. 원형 봉에 비틀림 모멘트를 가할 때 비틀림 변형이 생기는데, 이 때 나타나는 탄성을 이용한 스프링은?
- 토션 바
- 벌류트 스프링
- 와이어 스프링
- 비틀림 코일스프링
36. 기어의 피치원 지름이 무한대로 회전운동을 직선운동으로 바꿀 때 사용하는 기어는?
- 베벨 기어
- 헬리컬 기어
- 래크와 피니언
- 웜 기어
37. 주로 회전운동을 왕복운동으로 변환시키는 데 사용하는 기계요소로서 내연기관의 밸브 개폐기구 등에 사용되는 것은?
- 마찰자(friction wheel)
- 클러치(clutch)
- 기어(gear)
- 캠(cam)
38. 잇수 32, 피치 12.7mm, 회전수 500rpm의 스프로킷 휠에 50번 롤러 체인을 사용하였을 경우 전달동력은 약 몇 kW인가? (단, 50번 롤러 체인의 파단하중은 22.10kN, 안전율은 15이다.)
- 7.8
- 6.4
- 5.6
- 5.0
39. 드럼의 지름 600mm인 브레이크 시스템에서 98.1Nㆍm의 제동 토크를 발생시키고자 할 때 블록을 드럼에 밀어붙이는 힘은 약 몇 kN인가? (단, 접촉부 마찰계수는 0.3이다.)
- 0.54
- 1.09
- 1.51
- 1.96
40. 묻힘 키(sunk key)에 생기는 전단응력을 r, 압축응력을 σc라고 할 때,
이면 키 폭b와 높이 h의 관계식으로 옳은 것은? (단, 키 홈의 높이는 키 높이의 1/2이다.)
- b=h
- b=2h
3과목: 컴퓨터응용가공
41. 다음 그림과 같이 x2+y2-2=0인 원이 있다. 점P(1,1)에서의 접선의 방정식은?
- (x+1)+(y+1)=0
- (x-1)-(y-1)=0
- 2(x+1)+2(y-1)=0
- 2(x-1)+2(y-1)=0
42. 조립체 모델링에서 조립체를 구성하는 인스턴스(instance)에 필요한 정보는?
- 형상모델링 정보
- 부품 형상 및 조립 정보
- 형상을 나타내는 기하 정보
- 형상을 구속하는 치수 정보
43. 서피스 모델링(surface modeling)방식으로 정의된 곡면의 일부를 절단하면 어느 형태의 도형인가?
- 점
- 곡면
- 곡선
- 평면
44. CAD/CAM 시스템에서 3차원에서 이미 구성된 도형자료를 다음 그림과 같이 y축을 기준으로 회전 변환시킬 때의 변환행렬식(Ty)으로 옳은 것은?
-
CBT문제은행AI2026-04-22 03:21
3차원 공간에서 $y$축을 기준으로 회전 변환을 수행할 때의 변환행렬을 찾는 문제입니다.
y축 회전 변환 시 $y$ 좌표는 변하지 않으며, $x$축과 $z$축 성분이 $\cos \theta$와 $\sin \theta$의 조합으로 변환됩니다.
따라서 정답은
입니다.
46. B-Rep 모델의 기본 요소가 아닌 것은?
- 면(face)
- 모서리(dege)
- 꼭지점(vertex)
- 좌표(coordinates)
47. CAD 시스템의 형상모델링에서 원추단면곡선을 음함수형태로 표시할 경우 타원(Ellips)의 방정식을 표현한 함수는?
- y2+4ax=0
- x2+y2-r2=0
-
CBT문제은행AI
2026-04-27 20:55
원추단면곡선 중 타원의 방정식은 두 초점으로부터의 거리의 합이 일정한 점들의 집합으로, 음함수 형태로 표현하면 다음과 같습니다.
$$\frac{x^{2}}{a^{2}} + \frac{y^{2}}{b^{2}} - 1 = 0$$
오답 노트
$y^{2}+4ax=0$: 포물선
$x^{2}+y^{2}-r^{2}=0$: 원
: 쌍곡선
48. 주기억 장치와 CPU(중앙처리장치)사이에서 속도 차이를 줄이기 위해 데이터와 명령어를 일시적으로 저장하는 고속 기억 장치는?
- core memory
- cache memory
- volatile memory
- associative memory
49. 아래 그림에 나타난 작업에 해당하는 절삭 공정은?
- 2차원 윤곽제어(2D contouring)
- 3차원 곡면제어(3D sculpturing)
- 4차원 동작제어(4D motion control)
- 2차원 위치제어(point-to-point control)
-
CBT문제은행AI
2026-04-27 20:55
제시된 이미지
를 보면 공구가 일정한 경로(윤곽)를 따라 평면상에서 이동하며 가공하고 있습니다. 이처럼 평면상의 정해진 궤적을 따라 제어하는 방식은 2차원 윤곽제어(2D contouring)에 해당합니다.
50. RP공정 중 Stratasys사에 의하여 상용화된 공정으로 열가소성수지를 액체 상태로 압축하여 각 층을 만드는 공정은?
- SGC
- LOM
- FDM
- SLS
51. NURBS 곡선의 표현식으로 알맞은 것은? (단,
는 조정점, h는 동차 좌표, Ni,k는 블렌딩 함수를 각각 의미한다.)
52. 면 위의 점에서 법선벡터를 N, 면 위의 점으로부터 관찰자 눈으로 향하는 벡터를 M이라고 할 때, 관찰자의 눈에 보이지 않는 면에 대한 표현으로 알맞은 것은?
- MㆍN＞0
- MㆍN＜0
- MㆍN=0
- M=N
53. 솔리드모델링 시스템 중 CSG 트리구조의 장점으로 틀린 것은?
- 파라메트릭 모델링을 쉽게 구현할 수 있다.
- CSG트리에 저장된 솔리드는 항상 구현이 가능한 유효한 입체이다.
- 자료 구조가 간단하고 데이터의 양이 적어 테이터의 관리가 용이하다.
- CSG 트리 표현으로부터 물체의 경계면, 경계모서리, 그리고 이들 간의 연결관계 등을 유도해내는 데 계산이 적어 시간이 적게 걸린다.
54. 볼 엔드밀을 사용하여 3축 NC 기계를 위한 CL(Cutter Location)데이터를 구하고자 할 때 필요한 데이터가 아닌 것은?
- 공구(엔드밀)의 반경
- 곡면의 해당 점에서의 위치벡터
- 공구의 물성치
- 곡면의 해당 점에서의 단위 법선벡터
55. 밀링작업 중 face-milling 가공에서 절삭속도가 60m/min, 공구의 직경이 100mm일 때 공구의 회전수는 약 얼마인가?
- 171rpm
- 191rpm
- 211rpm
- 231rpm
56. CAD/CAM 소프트웨어 간의 인터페이스 방식으로만 나열된 것은?
- GKS, IGES, DXF, STEP
- RS232C, DTE, DCE, DSR
- RS232C, GKS, IGES, DXF
- RS232C, RS232C표준, DTE, DCE
57. 4개의 경계곡선이 주어진 경우, 경계곡선(boundary curve)내부를 부드러운 곡선으로 채워 정의되는 곡면은?
- Bezier 곡면
- Coons 곡면
- Sweep 곡면
- Ferguson 곡면
58. 두 벡터에 동시에 수직한 벡터를 구하고자 할 때 사용하는 방법은?
- 두 벡터를 dot product 한다.
- 두 벡터를 unit vector화 한다.
- 두 벡터를 cross product 한다.
- 두 벡터를 scalar product 한다.
59. CAD/CAM 시스템의 곡선표현 방식에서 Bezier곡선에 대한 설명으로 틀린 것은?
- 블렌딩 함수는 정규화 특성을 만족한다.
- 조정점의 순서가 거꾸로 되면, 다른 곡선이 생성된다.
- 모델링된 곡선은 첫 번째 조정점과 마지막 조정점을 지난다.
- 블렌딩 함수로 번스타인 다항식(Bernstein Polynomial)을 사용한다.
60. CAD에서 기하학적 형상(Geometric Model)을 나타내는 방법 중 모서리의 점, 선으로만 3차원 형상을 표시화하는 방법은?
- solid modeling
- shaded modeling
- surface modeling
- wire frame modeling
4과목: 기계제도 및 CNC공작법
62. 그림과 같은 도면에서 평면도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-28 16:40
제시된 정면도와 우측면도가 모두 사다리꼴 형태이며, 빗면이 존재하므로 위에서 내려다본 평면도는 외곽 사각형과 내부 사각형이 빗선으로 연결된
형태가 되어야 합니다.
63. 배관도면에서 다음과 같이 배관이 표시되었을 때 이에 관한 설명 중 잘못된 것은?
- 압력배관용 탄소강관이다.
- 호칭 지름은 50이다.
- 호칭 두께는 Sch40이다.
- 열간 가공하여 이음매 없는 강관이다.
-
CBT문제은행AI
2026-04-27 20:54
표기에서 SPPS는 압력 배관용 탄소강관을 의미하며, 50은 호칭 지름, Sch40은 호칭 두께를 나타냅니다. 다만, 해당 규격은 냉간 가공 등으로 제작되며 열간 가공 이음매 없는 강관에 대한 설명은 적절하지 않습니다.
65. 다음 도면 배치 중에서 제3각법에 의한 배치 내용이 아닌 것은?
-
CBT문제은행AI
2026-04-27 20:54
제3각법은 정면도를 기준으로 우측에 우측면도, 상측에 평면도를 배치하는 방식입니다.
배치는 정면도 왼쪽에 우측면도가 위치하므로 제1각법에 해당합니다.
66. 가상선의 용도에 대한 설명으로 틀린 것은?
- 인접부분을 참고로 표시하는 선
- 공구, 지그 등의 위치를 참고로 표시하는 선
- 가동부분의 이동한계 위치를 표시하는 선
- 가공면이 평면임을 나타내는 선
67. 축의 도시방법에 관한 설명으로 틀린 것은?
- 축의 구석부나 단이 형성되어 있는 부분에 형상에 대한 세부적인 지시가 필요할 경우 부분 확대도로 표시할 수 있다.
- 긴축은 단축하여 그릴 수 있으나 길이는 실제 길이를 기입해야 한다.
- 축은 일반적으로 길이방향으로 단면 도시하여 나타낼 수 있다.
- 축의 절단면은 90도 회전하여 회전도시 단면도로 나타낼 수 있다.
68. 나사의 종류를 표시하는 기호가 잘못 연결된 것은?
- 30도 사다리꼴 나사 : TW
- 유니파이 보통 나사 : UNC
- 유니파이 가는 나사 : UNF
- 미터 가는 나사 : M
69. 도면 부품란의 재료기호에 기입된 ‘SPS 6’는 어떤 재료를 의미하는가?
- 스프링 강재
- 스테인리스 압연강재
- 냉간압연 강판
- 기계구조용 탄소강재
74. CNC 선반에서 공구보정(offset)번호 6번을 선택하여, 1번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?
- T0601
- T0106
- T1060
- T6010
75. 머시닝 센터에서 ø20, 4날 엔드밀을 사용하여 SM45C를 가공할 때, 프로그램에서 지령해야 할 이송량(mm/min)은 약 얼마인가? (단, SM45C의 절삭 속도는 100m/min, 공구의 날당 이송량은 0.05mm/tooth 이다.)
- 118
- 218
- 268
- 318
76. 일반적인 머시닝 센터의 일상 점검 사항으로 거리가 먼 것은?
- 각부 작동 점검
- 각부 압력 점검
- 각부 유량 점검
- 기계 정도 검사
78. 공구의 이동 중에는 가공을 행하지 않으며 드릴링 머신이나 스폿 용접기 등에 사용되는 PTP(Point To Point)제어방식은?
- 윤곽제어
- 직선절삭제어
- 위치결정제어
- 연속경로제어

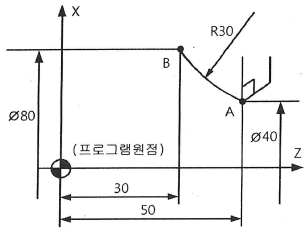

79. CNC 선반으로 다음 그림의 A에서 B로 가공하려고 할 때 지령으로 옳은 것은?
- GO2 X40. Z50. R30. F0.25 ;
- GO2 X80. W30. R30. F0.25 ;
- GO2 U80. W-20. R30. F0.25 ;
- GO2 U40. W-20. R30. F0.25 ;
80. 와이어 컷 방전가공에서 세컨드 컷(second cut)을 실시함으로써 얻을 수 있는 주된 효과는?
- 다이 형상의 돌기부분을 제거할 수 있다.
- 이온교환수지의 수명을 연장한다.
- 와이어를 절약할 수 있다.
- 가공시간을 줄일 수 있다.
① [기본 공식] $\Delta L = L \times \alpha \times \Delta T$
② [숫자 대입] $\Delta L = 20 \times 1.0 \times 10^{-6} \times (36 - 20)$
③ [최종 결과] $\Delta L = 3.2 \times 10^{-4}$ mm
