컴퓨터응용가공산업기사 필기 기출문제복원 (2015-03-08)

컴퓨터응용가공산업기사 2015-03-08 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2015-03-08 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2015-03-08 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 드릴링 머신에서 회전수 160rpm, 절삭속도 15m/min일 때, 드릴 지름(mm)은 약 얼마인가?

  1. 29.8
  2. 35.1
  3. 39.5
  4. 15.4
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 재해 원인별 분류에서 인적원인(불안전한 행동)에 의한 것으로 옳은 것은?

  1. 불충분한지지 또는 방호
  2. 작업장소의 밀집
  3. 가동 중인 장치를 정비
  4. 결함이 있는 공구 및 장치
(정답률: 80%)
  • 재해 원인은 크게 인적 원인(불안전한 행동)과 물적 원인(불안전한 조건)으로 나뉩니다. 가동 중인 장치를 정비하는 행위는 작업자가 안전 수칙을 지키지 않은 전형적인 인적 원인에 해당합니다.

    오답 노트
    불충분한 지지 또는 방호, 작업장소의 밀집, 결함이 있는 공구 및 장치: 물적 원인(불안전한 조건)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 중량물의 내면 연삭에 주로 사용되는 연삭방법은?

  1. 트래버스 연삭
  2. 플렌지 연삭
  3. 만능 연삭
  4. 플래내터리 연삭
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 블록 게이지의 부속 부품이 아닌 것은?

  1. 홀더
  2. 스크레이퍼
  3. 스크라이버 포인트
  4. 베이스 블록
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 목재, 피혁, 직물 등 탄성이 있는 재료로 바퀴 표면에 부착시킨 미세한 연삭입자로써 버핑하기 전 가공물 표면을 다듬질하는 가공방법은?

  1. 폴리싱
  2. 롤러 가공
  3. 버니싱
  4. 숏 피닝
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 특정한 제품을 대량 생산할 때 적합하지만, 사용범위가 한정되며 구조가 간단한 공작기계는?

  1. 범용 공작기계
  2. 전용 공작기계
  3. 단능 공작기계
  4. 만능 공작기계
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 중량 가공물을 가공하기 위한 대형 밀링머신으로 플레이너와 유사한 구조로 되어있는 것은?

  1. 수직 밀링머신
  2. 수평 밀링머신
  3. 플래노 밀러
  4. 회전 밀러
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 분할대에서 분할 크랭크 핸들을 1회전하면 스핀들은 몇 도(°) 회전 하는가?

  1. 36°
  2. 27°
  3. 18°
  4. 9°
(정답률: 66%)
  • 분할대의 일반적인 분할비는 $40:1$입니다. 따라서 크랭크 핸들이 $1$회전($360^{\circ}$)할 때 스핀들의 회전각을 계산하면 다음과 같습니다.
    ① [기본 공식] $\text{회전각} = \frac{360^{\circ}}{\text{분할비}}$
    ② [숫자 대입] $\text{회전각} = \frac{360^{\circ}}{40}$
    ③ [최종 결과] $\text{회전각} = 9^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가공물을 절삭할 때 발생되는 칩의 형태에 미치는 영향이 가장 적은 것은?

  1. 공작물 재질
  2. 절삭속도
  3. 윤활유
  4. 공구의 모양
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름이 100mm인 가공물에 리드 600mm의 오른나사 헬리컬 홈을 깎고자 한다. 테이블 이송나사의 피치가 10mm인 밀링머신에서, 테이블 선회각을 tanα로 나타낼 때 옳은 값은?

  1. 31.41
  2. 1.90
  3. 0.03
  4. 0.52
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 수준기에서 1눈금의 길이를 2mm로 하고, 1눈금이 각도 5“(초)를 나타내는 기포관의 곡률반경은?

  1. 7.26m
  2. 72.6m
  3. 8.23m
  4. 82.5m
(정답률: 32%)
  • 기포관의 곡률반경은 호의 길이와 중심각의 관계를 이용하여 구할 수 있습니다. 각도 단위인 초($\text{''}$)를 라디안으로 변환하여 계산합니다.
    ① [기본 공식] $R = \frac{L}{\theta}$ (반지름 = 길이 / 각도)
    ② [숫자 대입] $R = \frac{0.002}{\frac{5}{3600} \times \frac{\pi}{180}}$
    ③ [최종 결과] $R = 82.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭숫돌바퀴의 구성 3요소에 속하지 않는 것은?

  1. 숫돌입자
  2. 결합제
  3. 조직
  4. 기공
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선반기공에서 양 센터작업에 사용되는 부속품이 아닌 것은?

  1. 돌림판
  2. 돌리개
  3. 맨드릴
  4. 브로치
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. -18μm의 오차가 있는 블록 게이지에 다이얼 게이지를 영점 셋팅하여 공작물을 측정하였더니, 측정값이 46.78mm 이었다면 참값(mm)은?

  1. 46.960
  2. 46.798
  3. 46.762
  4. 46.603
(정답률: 50%)
  • 블록 게이지의 오차가 $-18\mu\text{m}$일 때 이를 기준으로 영점을 설정하면, 다이얼 게이지에는 반대로 $+18\mu\text{m}$의 오차가 발생하게 됩니다. 따라서 참값은 측정값에서 이 오차를 빼주어야 합니다.
    ① [기본 공식] $T = M - E$ (참값 = 측정값 - 오차)
    ② [숫자 대입] $T = 46.78 - 0.018$
    ③ [최종 결과] $T = 46.762$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공작기계에서 절삭을 위한 세가지 기본운동에 속하지 않는 것은?

  1. 절삭운동
  2. 이송운동
  3. 회전운동
  4. 위치조정운동
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 지름 50mm인 연삭숫돌을 7000rpm으로 회전시키는 연삭작업에서, 지름 100mm인 가공물을 연삭숫돌과 반대방향으로 100rpm으로 원통 연삭할 때 접촉점에서 연삭의 상대속도는 약 몇 m/min인가?

  1. 931
  2. 1099
  3. 1131
  4. 1161
(정답률: 52%)
  • 연삭숫돌과 가공물이 반대 방향으로 회전하므로, 접촉점에서의 상대속도는 두 회전 속도의 합으로 계산합니다.
    ① [기본 공식]
    $$V = \frac{\pi D_1 N_1}{1000} + \frac{\pi D_2 N_2}{1000}$$
    ② [숫자 대입]
    $$V = \frac{\pi \times 50 \times 7000}{1000} + \frac{\pi \times 100 \times 100}{1000}$$
    ③ [최종 결과]
    $$V = 1131$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 게이지 종류에 대한 설명 중 틀린 것은?

  1. pitch 게이지 : 나사 피치 측정
  2. thickness 게이지 : 미세한 간격(두께) 측정
  3. radius 게이지 : 기울기 측정
  4. center 게이지 : 선반의 나사 바이트 각도 측정
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 선반에서 나사가공을 위한 분할너트(half nut)는 어느 부분에서 부착되어 사용하는가?

  1. 주축대
  2. 심압대
  3. 왕복대
  4. 베드
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 절삭온도와 절삭조건에 관한 내용으로 틀린 것은?

  1. 절삭속도를 증대하면 절삭온도는 상승한다.
  2. 칩의 두께를 크게 하면 절삭온도가 상승한다.
  3. 절삭온도는 열팽창 때문에 공작물 가공치수에 영향을 준다.
  4. 열전도율 및 비열 값이 작은 재료가 일반적으로 절삭이 용이하다.
(정답률: 68%)
  • 재료의 비열과 열전도율이 커야 가공 시 발생하는 열을 빠르게 방출하거나 분산시킬 수 있어 가공물에 머무르는 열을 줄일 수 있으며, 결과적으로 절삭이 더 용이해집니다.

    오답 노트
    열전도율 및 비열 값이 작은 재료가 일반적으로 절삭이 용이하다: 비열과 열전도율이 커야 절삭이 용이함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 표준 맨드릴(mandrel)의 테이퍼 값으로 적합한 것은?

  1. 1/10 ~ 1/20 정도
  2. 1/50 ~ 1/100 정도
  3. 1/100 ~ 1/ 1000 정도
  4. 1/200 ~ 1/400 정도
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. α-Fe가 723℃에서 탄소를 고용하는 최대한도는 몇 % 인가?

  1. 0.025
  2. 0.1
  3. 0.85
  4. 4.3
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 켈멧(kelmet) 합금이 주로 쓰이는 곳은?

  1. 피스톤
  2. 베어링
  3. 크랭크 축
  4. 전기저항용품
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 스테인리스강의 기호로 옳은 것은?

  1. STC3
  2. STD11
  3. SM20C
  4. STS304
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 항온 열처리의 종류가 아닌 것은?

  1. 마퀜칭
  2. 마템퍼링
  3. 오스템퍼링
  4. 오스드로잉
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구리의 성질을 설명한 것으로 틀린 것은?

  1. 전기 및 열전도도가 우수하다.
  2. 합금으로 제조하기 곤란하다.
  3. 구리는 비자성체로 전기전도율이 크다.
  4. 구리는 공기 중에서는 표면이 산화되어 암적색으로 된다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공석강을 오스템퍼링 하였을 때 나타나는 조직은?

  1. 베이나이트
  2. 솔바이트
  3. 오스테나이트
  4. 시멘타이트
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주철의 결점을 없애기 위하여 흑연의 형상을 미세화, 균일화하여 연성과 인성의 강도를 크게 하고, 강인한 펄라이트 주철을 제조한 고급주철은?

  1. 가단 주철
  2. 칠드 주철
  3. 미하나이트 주철
  4. 구상 흑연 주철
(정답률: 45%)
  • 미하나이트 주철은 펄라이트 주철을 바탕으로 흑연의 형상을 미세하고 균일하게 만들어 인성과 연성을 높인 고급 주철로, 주로 내연기관 실린더 재료로 사용됩니다.

    오답 노트
    가단 주철: 열처리를 통해 단조 가공이 가능하게 만든 주철
    칠드 주철: 표면을 급랭시켜 표면 경도와 내마멸성을 높인 주철
    구상 흑연 주철: Mg, Ce 등을 첨가하여 흑연을 구형으로 만든 주철
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 복합재료에 널리 사용되는 강화재가 아닌 것은?

  1. 유리섬유
  2. 붕소섬유
  3. 구리섬유
  4. 탄소섬유
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 담금질한 강의 잔류오스테나이트를 제거하고 마르텐자이트를 얻기 위하여 0℃이하에서 처리하는 열처리는?

  1. 심냉처리
  2. 염욕처리
  3. 오스템퍼링
  4. 항온변태처리
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 고주파 경화법 시 나타나는 결함이 아닌 것은?

  1. 균열
  2. 변형
  3. 경화층 이탈
  4. 결정 입자의 조대화
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 축 중심선에 직각 방향과 축방향의 힘을 동시에 받는데 쓰이는 베어링으로 가장 적합한 것은?

  1. 앵귤러 볼 베어링
  2. 원통 롤러 베어링
  3. 스러스트 볼 베어링
  4. 레이디얼 볼 베어링
(정답률: 48%)
  • 앵귤러 볼 베어링은 접촉각을 가지고 있어 레이디얼 하중(직각 방향)과 액셜 하중(축 방향)을 동시에 지지할 수 있도록 설계된 베어링입니다.

    오답 노트
    원통 롤러 베어링, 레이디얼 볼 베어링: 주로 레이디얼 하중만 지지
    스러스트 볼 베어링: 주로 액셜 하중만 지지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 3000kgf의 수직방향 하중이 작용하는 나사잭을 설계할 때, 나사잭 볼트의 바깥지름은 얼마인가? (단, 허용응력은 6kgf/mm2, 골지름은 바깥지름의 0.8배 이다.)

  1. 12mm
  2. 32mm
  3. 74mm
  4. 126mm
(정답률: 50%)
  • 하중과 허용응력을 통해 나사의 골지름 단면적을 구하고, 이를 통해 바깥지름을 역산합니다.
    ① [기본 공식] $A = \frac{P}{\sigma}, \quad d_1 = \sqrt{\frac{4A}{\pi}}, \quad d = \frac{d_1}{0.8}$
    ② [숫자 대입] $A = \frac{3000}{6} = 500, \quad d_1 = \sqrt{\frac{4 \times 500}{\pi}} = 25.23, \quad d = \frac{25.23}{0.8}$
    ③ [최종 결과] $d = 31.54$
    따라서 바깥지름은 약 32mm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 지름 50mm의 연강축을 사용하여 350rpm으로 40kW를 전달할 수 있는 묻힘 키의 길이는 몇 mm 이상인가? (단, 키의 허용전단응력은 49.05MPa, 키의 폭과 높이는 bxh = 15mm × 10mm 이며, 전단저항만 고려한다.)

  1. 38
  2. 46
  3. 60
  4. 78
(정답률: 42%)
  • 전달 동력과 회전수를 이용해 토크를 먼저 구한 뒤, 키의 전단 응력 공식을 사용하여 필요한 길이를 산출합니다.
    ① [기본 공식] $T = \frac{60 \times P}{2 \times \pi \times N}, \quad L = \frac{2T}{b \times \tau \times d}$
    ② [숫자 대입] $T = \frac{60 \times 40 \times 10^3}{2 \times \pi \times 350} = 1091, \quad L = \frac{2 \times 1091}{15 \times 49.05 \times 50}$
    ③ [최종 결과] $L = 59.31$
    따라서 최소 길이는 60mm 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 커플링의 설명으로 옳은 것은?

  1. 플렌지커플링은 축심이 어긋나서 진동하기 쉬운데 사용한다.
  2. 플렉시블커플링은 양축의 중심선이 일치하는 경우에만 사용한다.
  3. 올덤커플링은 두축이 평행으로 있으면서 축심이 어긋났을 때 사용한다.
  4. 원통커플링은 지름은 축 중심선의 임의의 각도로 교차되었을 때 사용한다.
(정답률: 59%)
  • 올덤 커플링은 두 축이 평행한 상태에서 축심이 어긋나 있을 때, 속도 변화 없이 동력을 전달하기 위해 사용되는 커플링입니다.

    오답 노트
    플렌지 커플링: 두 축의 중심선이 일치할 때 사용
    플렉시블 커플링: 중심선 불일치(편심)나 진동이 있는 경우 사용
    원통 커플링: 하중이 작은 두 축을 단순 연결할 때 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 브레이크 용량을 표시하는 식으로 옳은 것은? (단, μ는 마찰계수, p는 브레이크 압력, v는 브레이크륜의 주속이다.)

  1. Q = μpv
  2. Q = μpv2
  3. Q = μp/v
  4. Q = μ/pv
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 평 벨트와 비교하여 V벨트의 특징으로 틀린 것은?

  1. 전동효율이 좋다.
  2. 고속운전이 가능하다.
  3. 정숙한 운전이 가능하다.
  4. 축간거리를 더 멀리 할 수 있다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 용접 이음의 장점으로 틀린 것은?

  1. 사용재료의 두께에 제한이 없다.
  2. 용접이음은 기밀유지가 불가능하다.
  3. 이음 효율을 100%까지 할 수 있다.
  4. 리벳, 볼트 등의 기계 결합 요소가 필요 없다.
(정답률: 70%)
  • 용접 이음은 재료를 완전히 융합시켜 접합하므로 기밀성과 수밀성이 매우 뛰어나 액체나 기체의 누설을 완벽하게 막을 수 있습니다.

    오답 노트
    사용재료의 두께에 제한이 없다: 용접의 일반적 특징
    이음 효율을 100%까지 할 수 있다: 모재와 동일한 강도 확보 가능
    리벳, 볼트 등의 기계 결합 요소가 필요 없다: 부품 수 감소 및 경량화 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 코일 스프링에서 유효 감김수를 2배로 하면 같은 축 하중에 대하여 처짐량은 몇 배가 되는가?

  1. 0.5
  2. 2
  3. 4
  4. 8
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 재료를 인장시험 할 때, 재료에 작용하는 하중을 변형전의 원래 단면적으로 나눈 응력은?

  1. 인장응력
  2. 압축응력
  3. 공칭응력
  4. 전단응력
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 표준 스퍼기어에서 모듈 4, 잇수 21개, 압력각이 20° 라고 할 때, 법선피치(pn)은 약 몇 mm인가?

  1. 11.8
  2. 14.8
  3. 15.6
  4. 18.2
(정답률: 27%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 3차원 형상 표현방법 중 CSG(Constructive Solid Geometry)에 대한 설명으로 옳은 것은?

  1. 프리미티브(primitive)와 불리언 연산자에 의한 표현
  2. 곡면에 의한 표현
  3. 스위프에(sweep) 의한 표현
  4. 경계표현
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 물리적 성질(체적, 관성, 무게, 모멘트 등) 제공이 가능한 방법은?

  1. 와이어프레임 모델링(wireframe modeling)
  2. 시뮬레이션 모델링(simulation modeling)
  3. 곡면 모델링(surface modeling)
  4. 솔리드 모델링(solid modeling)
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 곡선의 표현식에 매듭값(knot value)을 사용하는 것은?

  1. Bezier 곡선
  2. Hermite 곡선
  3. B-spline 곡선
  4. 쌍곡선
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. NURBS(Non-Uniform Rational B-Spline)곡선에 대한 설명 중 틀린 것은?

  1. 조정점을 호모지니어스 좌표(homogeneous coordinate)계로 표현한다.
  2. 매듭값(knot value)간의 간격이 일정하다.
  3. 곡선의 형상을 국부적으로 수정할 수 있다.
  4. 원을 정확하게 표현할 수 있다.
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 식은 무엇을 나타낸 방정식인가?

  1. 원(circle)
  2. 포물선(parabola)
  3. 타원(ellipse)
  4. 구(sphere)
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 피트ㆍ프로그래밍에서 일반적으로 지원하는 공구 보정가능으로 틀린 것은?

  1. 공구반경 보정
  2. 공구길이 보정
  3. 공구속도 보정
  4. 공구위치 보정
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 도면 데이터를 교환하기 위해 사용되는 DXF(Drawing Interchange Format) 파일의 구성 요소로 틀린 것은?

  1. Header Section
  2. Tables Section
  3. Entities Section
  4. Post Section
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다면체에서 한 면(face)의 평면법선벡터는 (1,1,1)이다. 다음 중 후양면(back-face) 제거 알고리즘에 의해 이 면이 보이는 경우는? (단, 벡터 M은 이 면에서 관찰자로의 벡터이다.)

  1. M = (-1, 0, -1)
  2. M = (0, 1, 0)
  3. M = (-1, 0, 0)
  4. M = (0, -1, 0)
(정답률: 57%)
  • 후양면 제거 알고리즘에서 면이 관찰자에게 보이려면 평면법선벡터 $N$과 관찰자 방향 벡터 $M$의 내적이 0보다 커야 합니다. 법선벡터 $N = (1, 1, 1)$일 때, 각 보기의 내적을 계산하면 다음과 같습니다.
    $$N \cdot M = (1 \times 0) + (1 \times 1) + (1 \times 0) = 1 > 0$$
    따라서 $M = (0, 1, 0)$일 때 면이 보이게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Wire-EDM과 같이 상하 2축씩을 가지고 있어서 임의의 테이퍼 형상을 가공할 수 있는 것은?

  1. 2축가공
  2. 3축가공
  3. 4축가공
  4. 5축가공
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 데이터 전송방식인 RS-232C에 대한 설명으로 틀린 것은?

  1. 병렬전송 방식이다.
  2. 비교적 단거리, 낮은 데이터 전송률을 가진 전송 방식이다.
  3. Parity Check Bit는 데이터의 전송여부를 체크한다.
  4. 전송속도는 BPS 또는 Band-rate로 나타낸다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 분산 처리형 시스템이 갖추어야 할 기본 성능이 아닌 것은?

  1. 여러 시스템 중에서 일부 시스템이 고장이 발생하더라도 나머지는 정상작동 되어야 한다.
  2. 자료 처리 및 계산 작업은 모두 주(main) 시스템에서 이루어져야 한다.
  3. 구성된 시스템별 자료는 다른 컴퓨터 시스템 자료의 내용에 변화를 주지 말아야 한다.
  4. 사용자가 구성한 자료나 프로그램을 다른 사용자가 사용하고자 할 때는 정보 통신망을 통해서 언제라도 해당 자료를 사용하거나 보내줄 수 있어야 한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 곡면 모델링 방법에 따른 곡면 분류로 틀린 것은?

  1. 회전(revolve) 곡면
  2. 토폴로지(topolory) 곡면
  3. 블렌딩(blending) 곡면
  4. 스윕(sweep) 곡면
(정답률: 67%)
  • 회전, 블렌딩, 스윕 곡면은 기하학적 생성 원리에 따른 곡면 모델링 방법이지만, 토폴로지는 요소들 간의 연결 관계를 정의하는 위상적 표현법입니다.

    오답 노트
    토폴로지(topolory) 곡면: 경계 표현법(B-rep)에서 개별 요소 간의 연결 관계를 저장하는 개념이지 곡면 생성 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 곡면 패치의 4개의 경계곡선을 선형 보간하여 생성되는 곡면은?

  1. Ferguson 곡면
  2. Coon’s 곡면
  3. Bezier 곡면
  4. Polygonal 곡면
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 솔리드 표현방식 중 B-rep 방식의 기본 데이터 구조로 틀린 것은?

  1. 정점
  2. 면
  3. 모서리
  4. 직육면체
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CAM 시스템을 이용하여 NC 데이터 생성시 계산된 공구 경로를 각 기계 콘트롤러에 맞게 NC 데이터를 만들어 주는 작업은?

  1. CNC
  2. DNC
  3. post processing
  4. part program
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 가벼우면서도 적은 부피를 가지는 평판 디스플레이로 틀린 것은?

  1. 플라즈마 판 디스플레이
  2. 음극선관(CRT) 디스플레이
  3. 액정 디스플레이
  4. 전자 발광 디스플레이
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 솔리드 모델링 기법의 일종인 특징 형상 모델링 기법의 성격에 대한 설명으로 틀린 것은?

  1. 모델링 입력을 설계자 또는 제작자에게 익숙한 형상 단위로 수행하는 것이다.
  2. 전형적인 특징 형상은 모따기(chamfer), 구멍(hole), 슬롯(slot), 포켓(pocket) 등과 같은 것이다.
  3. 모델링된 입체를 제작하는 단계의 공정계획에서 매우 유용하게 사용될 수 있다.
  4. 사용 분야와 사용자에 관계없이 특징 형상에 종류가 항상 일정하다는 것이 장점이다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 곡면형상을 구성하는 가장 작은 단위의 형상 요소를 패치(patch)라고 한다. 이러한 패치의 종류에 해당되지 않는 것은?

  1. Coon’s patch
  2. scatch patch
  3. ruled patch
  4. sweep patch
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 한 개의 점 P(15, 20)을 원점을 중심으로 반시계 방향으로 30° 로 회전변환 후의 좌표 값은?

  1. P(3.99, 24.82)
  2. P(2.99, 24.82)
  3. P(2.99, 22.99)
  4. P(3.99, 22.99)
(정답률: 53%)
  • 2차원 평면에서 점을 원점 중심으로 $\theta$만큼 회전변환 시키는 회전 행렬 공식을 사용합니다.
    ① [기본 공식]
    $$x' = x \cos \theta - y \sin \theta$$
    $$y' = x \sin \theta + y \cos \theta$$
    ② [숫자 대입]
    $$x' = 15 \cos 30^{\circ} - 20 \sin 30^{\circ}$$
    $$y' = 15 \sin 30^{\circ} + 20 \cos 30^{\circ}$$
    ③ [최종 결과]
    $$x' = 2.99, y' = 24.82$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 일반적인 유연생산시스템(flexible manufacturing system, FMS)의 장점으로 틀린 것은?

  1. 높은 기계 가동율로 인하여 필요한 기계수가 감소한다.
  2. 서로 다른 부품이 뱃치(batch)로 분리되어 치리되지 않으므로 재공재고(work-in-process, WIP)가 뱃치생산 모드에서 보다 증가한다.
  3. 높은 생산율과 직접노동에 대한 낮은 의존도로 FMS에서 노동시간당 생산성이 높다.
  4. 높은 수준의 자동화는 무인으로 긴 시간동안 시스템을 운전할 수 있게 해준다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 그림과 같이 나사 표시가 있을 때, 옳은 것은?

  1. 볼나사 호칭 지름 10인치
  2. 둥근나서 호칭 지름 10mm
  3. 미터 사다리꼴 나사 호칭 지름 10mm
  4. 관용 테이퍼 수나사 호칭 지름 10mm
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 크롬 몰리브덴 강재의 KS 기호는?

  1. SMn
  2. SMnC
  3. SCr
  4. SCM
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음과 같은 간략도의 전체를 표한한 것으로 가장 적합한 것은?

(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 스크레이핑 가공기호는?

  1. FS
  2. FSU
  3. CS
  4. FSD
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음과 같이 3각법에 의한 투상도에서 누락된 정면도로 옳은 것은?

(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 재료 기호 “STC”가 나타내는 것은?

  1. 일반 구조용 압연 강재
  2. 기계 구조용 탄소 강재
  3. 탄소 공구강 강재
  4. 합금 공구강 강재
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 표면의 결 도시방법의 기호 설명이 옳은 것은?

  1. d : 가공 방법
  2. g : 기준 길이
  3. b : 줄무늬 방향 기호
  4. f : Ra 이외의 표면거칠기 값
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 구멍의 치수 , 축의 치수는 일 때, 최대 틈새는 얼마인가?

  1. 0.04
  2. 0.03
  3. 0.02
  4. 0.01
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 도면의 내용에 따른 분류가 아닌 것은?

  1. 부품도
  2. 전개도
  3. 조립도
  4. 부분조립도
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 구름 베어링 기호 중 안지름이 10mm인 것은?

  1. 7000
  2. 7001
  3. 7002
  4. 7010
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 절삭 중 공구의 떨림이 발생시 조치사항이 아닌 것은?

  1. 절삭 깊이를 작게 한다.
  2. 공구의 돌출량을 길게 한다.
  3. 척킹(Chucking)등 부착 강성을 확인한다.
  4. 절삭이송 속도를 조정한다.
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 CNC선반 프로그램에서 시퀀스 번호 N40에서의 주축 회전수는 약 몇 rpm인가?

  1. 350
  2. 420
  3. 450
  4. 1200
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC공작기계를 운전하는 중에 충돌 등 위급한 상태가 우려될 때 가장 우선적으로 취해야 할 조치법은?

  1. 공압을 차단한다.
  2. 배전반의 회로도를 점검한다.
  3. Mode 선택 스위치를 수동 상태로 변환한다.
  4. 조작반의 비상정지(emmergency stop) 버튼을 누른다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝센터 프로그램에서 원호 가공시 I, J의 의미는?

  1. 원호의 시작점에서 원호의 끝점까지의 벡터량
  2. 원호의 중심에서 원호의 시작점까지의 벡터량
  3. 원호의 끝점에서 원호의 시작점까지의 벡터량
  4. 원호의 시작점에서 원호의 중심점까지의 벡터량
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 머시닝센터 프로그램에서 N10블록 G49의 의미는?

  1. 공구경 보정
  2. 공구경 보정 취소
  3. 공구길이 보정
  4. 공구길이 보정 취소
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

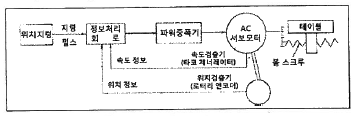

76. 그림과 같이 모터 축으로부터 위치 검출을 행하여 볼 스크루의 회전 각도를 검출하는 방법을 사용하는 CNC 서보기구는?

  1. 개방회로 방식
  2. 반폐쇄회로 방식
  3. 폐쇄회로 방식
  4. 반개방회로 방식
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC선반에서 공구 기능을 설명한 것 중 옳은 것은?

  1. T0101 : 1번 공구를 1번 공구만 선택
  2. T0200 : 2번 공구와 0번 공구를 교환
  3. T1212 : 12번 공구를 위치보정의 12번 보정량으로 보정
  4. T0102 : 2번 공구를 위치보정의 1번 보정량으로 보정
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC와이어 컷 방전가공에서 가공액의 기능이 아닌 것은?

  1. 극간의 절연회복
  2. 방전 가공부분의 냉각
  3. 방전 폭발 압력의 발생 억제
  4. 가공칩의 제거
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC조작판의 기능 스위치 중 절삭속도에 영향을 미치는 스위치는?

  1. 급속 오버라이드
  2. 싱글 블록
  3. 스핀들 오버라이드
  4. 옵셔널 블록 스킵
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 그림의 점 P1에서 P2원호 경로를 가공하기 위하여 증분방식으로 프로그램을 할 때 옳은 것은?

  1. G90 G02 X-20.0 Y-40.0 I50.0 F100 ;
  2. G91 G02 X-20.0 Y-20.0 J-50.0 F100 ;
  3. G90 G02 X20.0 Y-40.0 I-50.0 F100 ;
  4. G91 G02 X-20.0 Y-40.0 I-50.0 F100 ;
(정답률: 60%)
  • 증분방식($G91$)에서는 현재 위치($P_1$)를 기준으로 상대적인 이동량을 계산합니다.
    1. 이동량: $X$축은 $100$에서 $80$으로 $-20.0$, $Y$축은 $100$에서 $60$으로 $-40.0$이동합니다.
    2. 원호 보간: 시계 방향($G02$)이며, 원호 중심은 $P_1$ 기준 $X$축 방향으로 $-50.0$ 위치에 있으므로 $I-50.0$이 됩니다.
    따라서 $G91$ $G02$ $X-20.0$ $Y-40.0$ $I-50.0$ $F100$이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
