컴퓨터응용가공산업기사 필기 기출문제복원 (2013-06-02)

컴퓨터응용가공산업기사 2013-06-02 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2013-06-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2013-06-02 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 가공물이 대형이거나, 무거운 중량제품을 드릴 가공할 때에, 가공물을 고정식이고 드릴 스핀들을 암 위에서 수평으로 이동시키면서 가공할 수 있는 것은?

  1. 직립 드릴링 머신
  2. 레이디얼 드릴링 머신
  3. 터릿 드릴링 머신
  4. 만능 포터블 드릴링 머신
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 드릴링 머신의 안전 사항에서 틀린 것은?

  1. 장갑을 끼고 작업을 하지 않는다.
  2. 가공물을 손으로 잡고 드릴링하지 않는다.
  3. 얇은 판의 구멍 뚫기에는 나무 보조판을 사용한다.
  4. 구멍 뚫기가 끝날 무렵은 이송을 빠르게 한다.
(정답률: 90%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 내연기관의 실린더 내면에 진원도, 진직도, 표면거칠기 등을 더욱 향상시키기 위한 가공방법은?

  1. 래핑
  2. 호닝
  3. 수퍼피니싱
  4. 버핑
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 사인바로 각도를 측정할 때 몇 도를 넘으면 오차가 가장 심하게 되는가?

  1. 10°
  2. 20°
  3. 30°
  4. 45°
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 윤활방법 중 무명이나 털 등을 섞어 만든 패드의 일부를 기름통에 담가 저널의 아랫면에 모세관 현상을 이용하여 급유하는 것은?

  1. 적하 급유(drop feed oiling)
  2. 비말 급유(splash oiling)
  3. 패드 급유(pad oiling)
  4. 강제 급유(oil bath oiling)
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 선반에서 이동용 방진구를 설치하는 곳은?

  1. 새들
  2. 주축대
  3. 심압대
  4. 베드
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전해연삭 가공의 특징이 아닌 것은?

  1. 경도가 낮은 재료일수록 연삭능률이 기계연삭보다 높다.
  2. 박판이나 형상이 복잡한 공작물을 변형없이 연삭할 수 있다.
  3. 연삭저항이 적으므로 연삭열 발생이 적고, 숫돌 수명이 길다.
  4. 정밀도는 기계연삭보다 낮다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반 작업에서 발생하는 재해가 아닌 것은?

  1. 칩에 의한 것
  2. 정밀 측정기에 의한 것
  3. 가공물의 회전부에 휘감겨 들어가는 것
  4. 가공물과 절삭 공구와의 사이에 휘감기는 것
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다이얼게이지의 사용상 주의사항이 아닌 것은?

  1. 스핀들이 원활히 움직이는가를 확인한다.
  2. 스탠드를 앞뒤로 움직여 지시값이 차를 확인한다.
  3. 스핀들을 갑자기 작동시켜 반복 정밀도를 본다.
  4. 다이얼게이지의 편차가 클 때는 교환 또는 수리가 불가능하므로 무조건 폐기시킨다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀링작업에서 상향절삭과 하향절삭의 특징을 비교했을 때 상향절삭에 해당하는 것은?

  1. 동력의 소비가 적다.
  2. 마찰열의 작용으로 가공면이 거칠다.
  3. 가공할 때 충격이 있어 높은 강성이 필요하다.
  4. 뒤틈(backlash) 제거장치가 없으면 가공이 곤란하다.
(정답률: 57%)
  • 상향절삭은 공구의 회전 방향과 이송 방향이 반대이므로, 절삭 시작 시 마찰이 발생하여 마찰열의 작용으로 가공면이 거칠게 나타나는 특징이 있습니다.

    오답 노트
    동력 소비 적음, 충격으로 인한 높은 강성 필요, 뒤틈 제거장치 필요: 모두 하향절삭의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 일반적으로 표면정밀도가 낮은 것부터 높은 순서로 바른 것은?

  1. 래핑→연삭→호닝
  2. 연삭→호닝→래핑
  3. 호닝→연삭→래핑
  4. 래핑→호닝→연삭
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 연삭숫돌의 결합제와 기호를 짝지은 것이 잘못된 것은?

  1. 레지오니드-G
  2. 비트리파이드-V
  3. 셸락-E
  4. 고무-R
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링머신에서 할 수 없는 가공은?

  1. 총형 가공
  2. 기어 가공
  3. 널링 가공
  4. 나선홈 가공
(정답률: 82%)
  • 밀링머신은 회전하는 커터로 평면, 홈, 기어 등을 가공하는 장비입니다. 널링 가공은 공작물을 회전시키며 롤러를 압착하는 가공법으로, 주로 선반에서 수행합니다.

    오답 노트
    총형 가공, 기어 가공, 나선홈 가공: 밀링머신의 특수 툴이나 테이블 회전 기능을 통해 가공 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 회전 중에 연삭숫돌이 파괴될 것을 대비하여 설치하는 안전 요소는?

  1. 덮개
  2. 드레서
  3. 소화 장치
  4. 절삭유 공급 장치
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 선반에서 원형 단면을 가진 일감의 지름 100mm인 탄소강을 매분 회전수 314r/min(=rpm)으로 가공할 때, 절삭저항력이 736N이었다. 이 때 선반의 절삭효율을 80%라 하면 필요한 절삭동력은 약 몇 PS인가?

  1. 1.1
  2. 2.1
  3. 4.4
  4. 6.2
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 허용한계치수의 해석에서 “통과측에는 모든 치수 또는 결정량이 동시에 검사되고 정지측에는 각각의 치수가 개개로 검사되어야 한다.”는 무슨 원리인가?

  1. 아베(Abbe)의 원리
  2. 테일러(Taylor)의 원리
  3. 헤르츠(Hertz)의 원리
  4. 후크(Hook)의 원리
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 선반에서 지름 125mm, 길이 350mm인 연강봉을 초경합금 바이트로 절삭하려고 한다. 분당 회전수(r/min=rpm)는 약 얼마인가? (단, 절삭속도는 150m/mim이다.)

  1. 720
  2. 382
  3. 540
  4. 1200
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 일반적으로 요구되는 절삭공구의 조건으로 적합하지 않은 것은?

  1. 고마찰성
  2. 고온경도
  3. 내마모성
  4. 강인성
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 직접측정의 장점에 해당되지 않는 것은?

  1. 측정기의 측정범위가 다른 측정법에 비하여 넓다.
  2. 측정물의 실체치수를 직접 읽을 수 있다.
  3. 수량이 적고, 많은 종류의 제품 측정에 적합하다.
  4. 측정자의 숙련과 경험이 필요없다.
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 스핀들이 수직이며, 스핀들은 안내면을 따라 이송되며, 공구위치는 크로스 레일 공구대에 의해 조절되는 보링머신은?

  1. 수직 보링 머신
  2. 정밀 보링 머신
  3. 지그 보링 머신
  4. 코어 보링 머신
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 황동에서 잔류응력에 의해서 발생하는 현상은?

  1. 탈아연 부식
  2. 고온 탈아연
  3. 저온 풀림경화
  4. 자연균열
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 뜨임처리의 목적으로 틀린 것은?

  1. 담금질 응력 제거
  2. 치수의 경년 변화 방지
  3. 연마 균열의 방지
  4. 내마멸성 저하
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 내식성과 내산화성이 크고, 성형성이 다른 것에 비해 좋은 비자성의 스테인리스강은?

  1. 페라이트계
  2. 마텐자이트계
  3. 오스테나이트계
  4. 석출경화형
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. Fe-C계 상태도에서 3개소의 반응이 있다. 옳게 설명한 것은?

  1. 공정-포정-편정
  2. 포석-공정-공석
  3. 포정-공정-공석
  4. 공석-공정-편정
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 주철에 대한 설명으로 바르지 못한 것은?

  1. 시멘타이트+펄라이트의 회주철과, 페라이트+펄라이트의 백주철이 있다.
  2. 백주철을 열처리하여 연성을 부여한 주철을 가단주철이라 한다.
  3. 주철중의 Si은 공정점을 저탄소강영역으로 이동시키는 역학을 한다.
  4. 용융점이 낮고 주조성이 좋다.
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 강의 5대 원소에 속하지 않는 것은?

  1. C
  2. Mn
  3. Cr
  4. Si
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 표면 경화법에서 금속 침투법이 아닌 것은?

  1. 세라다이징
  2. 크로마이징
  3. 칼로라이징
  4. 방전경화법
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 두랄루민은 Al에 어떤 원소를 첨가한 합금인가?

  1. Cu+Mg+Mn
  2. Fe+Mo+Mn
  3. Zn+Ni+Mn
  4. Pb+Sn+Mn
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 경금속이 아닌 것은?

  1. 알루미늄
  2. 마그네슘
  3. 백금
  4. 티타늄
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 복합재료에서 섬유강화금속은?

  1. GFRP
  2. CFRP
  3. FRS
  4. FRM
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 베어링의 설계시 주의사항으로 옳지 않는 것은?

  1. 마모가 적을 것
  2. 구조가 간단하여 유지보수가 쉬울 것
  3. 마찰저항이 크고 손실동력이 감소할 것
  4. 강도를 충분히 유지할 것
(정답률: 84%)
  • 베어링은 회전 부품의 마찰을 줄여 원활한 운동을 돕는 장치이므로, 마찰저항은 작아야 하며 그에 따라 손실동력 또한 최소화되어야 합니다.

    오답 노트
    마찰저항이 크고 손실동력이 감소할 것: 마찰저항이 크면 손실동력이 증가하므로 모순된 설명이며, 설계 원칙에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 일정한 주기 및 진폭으로 반복하여 계속 작용하는 하중으로 편진하중을 의미하는 것은?

  1. 변동하중(variable load)
  2. 반복하중(repeated load)
  3. 교번하중(alternate load)
  4. 충격하중(impact load)
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 3.68kW의 동력으로 회전하는 드럼을 블록 브레이크를 이용하여 제동하고자 할 때 브레이크의 용량(brake capacity)은 약 몇 MPaㆍm/s인가? (단, 브레이크 블록의 길이가 100mm, 너비 30mm이고, 접촉부 마찰계수는 0.2이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0.12
  2. 0.25
  3. 0.64
  4. 1.23
(정답률: 22%)
  • 브레이크 용량은 동력을 접촉 면적으로 나눈 값으로 계산하며, 단위 변환을 위해 중력가속도를 고려합니다.
    ① [기본 공식] $C = \frac{102 \times H}{A}$
    ② [숫자 대입] $C = \frac{102 \times 3.68}{30 \times 100} \times 9.8$
    ③ [최종 결과] $C = 1.226 \approx 1.23 \text{ MPa}\cdot\text{m/s}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 축의 원주에 여러 개의 키를 가공한 것으로 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있는 것은?

  1. 스플라인
  2. 미끄럼 키
  3. 묻힘 키
  4. 반달 키
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 원주속도가 4m/s로 18.4kW의 동력을 전달하는 헬리컬기어에서 비틀림각이 30°일 때 축방향으로 작용하는 힘(추력)은 약 몇 kN인가?

  1. 1.8
  2. 2.3
  3. 2.7
  4. 4.0
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 지름이 20mm인 축이 114rpm으로 회전할 때 최대 약 몇 kW의 동력을 전달할 수 있는가? (단, 축 재료의 허용전단응력은 39.2MPa이다.)

  1. 0.74
  2. 1.43
  3. 1.98
  4. 2.35
(정답률: 22%)
  • 키에 작용하는 전단응력은 토크를 키의 전단 면적과 축 반지름의 곱으로 나누어 계산합니다.
    ① [기본 공식] $\tau = \frac{T}{b \times l \times r}$
    ② [숫자 대입] $\tau = \frac{260000}{18 \times 100 \times 30}$
    ③ [최종 결과] $\tau = 4.8$
    따라서 전단응력은 $4.8\text{N/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 스프링의 용도로 거리가 먼 것은?

  1. 진동 또는 충격에너지를 흡수
  2. 에너지를 저축하여 동력원으로 작용
  3. 힘의 측정에 사용
  4. 동력원의 제동
(정답률: 60%)
  • 스프링은 탄성 변형을 통해 에너지를 흡수, 저장하거나 힘을 측정하는 용도로 사용되며, 동력원을 멈추게 하는 제동 기능은 스프링의 주 용도가 아닙니다.

    오답 노트
    진동 흡수: 댐퍼나 서스펜션 역할
    에너지 저축: 태엽 등 동력원 역할
    힘의 측정: 용수철저울 등 측정 도구 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 롤러 체인 전동에서 체인의 차단하중이 1.96kN이고, 체인의 회전속도가 3m/s이며, 안전율(safety factor)을 10으로 할 때 전달 동력은 약 몇 W인가?

  1. 467
  2. 588
  3. 712
  4. 843
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 리벳 이음의 장점에 해당하지 않는 것은?

  1. 열응력에 의한 잔류응력이 생기지 않는다.
  2. 경합금과 같이 용접이 곤란한 재료의 결합에 적합하다.
  3. 리벳 이음한 구조물에 대해서 분해 조립이 간편하다.
  4. 구조물 등에 사용할 때 현장조립의 경우 용접작업보다 용이하다.
(정답률: 48%)
  • 리벳 이음은 리벳을 파괴해야만 분리가 가능하므로 분해 조립이 매우 어렵고 번거롭습니다.

    오답 노트
    열응력 미발생: 용접과 달리 가열 과정이 없어 잔류응력이 적음
    경합금 결합: 용접 불가능한 재료 결합에 유리함
    현장조립 용이: 특수 장비 없이도 현장 조립이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 2줄 나사의 리드(lead)가 3mm인 경우 피치는 몇 mm인가?

  1. 1.5
  2. 3
  3. 6
  4. 12
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 페라메트릭 모델링에 관한 다음 설명 중 가장 거리가 먼 것은?

  1. 형상구속조건과 치수구속조건을 이용하여 모델링한다.
  2. 구속조건식을 푸는 방법으로 순차적 풀기, 동시풀기 방법에 따라 결과형상이 달라질 수 있다.
  3. 특징형상의 파라미터에 따라 모델의 크기를 바꾸는 것도 파라메트릭 모델링의 한 형태이다.
  4. 파라메트릭 모델링의 형상요소를 한번 만든 후에는 조건식을 이용하여 수정하는 것보다 직접 형상요소를 수정하는 것이 효과적이다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 CNC 공작기계들과 핸들링 로봇, APC, ATC, 무인 운반차 등의 자동이송장치 및 자동창고 등을 갖춘 제조공정을 네트워크화하여, 중앙컴퓨터로 제어하는 시스템으로 제품과 시장수요의 변화에 빠르고 유연하게 대응할 수 있는 자동화된 제조시스템을 일컫는 용어는?

  1. DNC(Distributed Numerical Control)
  2. PLM(Product Lifecycle Management)
  3. FMS(Flexible Manufacturing System)
  4. VMS(Virtual Manufacturing System)
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. DNC 운전시 데이터의 전송속도를 나타내는 것은?

  1. RTS
  2. DSR
  3. BPS
  4. CTS
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자유 곡면의 NC가공을 계획하는 과정에서 가공 영역을 지정하는 방식 중 지정된 폐곡선 영역의 외부를 일정옵셋(offset)량을 주어 가공하는 지정 방식은?

  1. area 지정
  2. trimming 지정
  3. island 지정
  4. blending 지정
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CAD/CAM시스템에서 모델링된 도형을 보다 현실감 있게 정적으로 화면에 디스플레이 하기 위해 사용되는 것이 아닌 것은?

  1. 색채 모델링(color modeling)
  2. 모핑(morphing)
  3. 음영기법(shading)
  4. 은선/은면 제거(hidden line/surface removal)
(정답률: 64%)
  • 정적인 화면 디스플레이의 목적은 모델을 현실감 있게 보여주는 것입니다. 색채 모델링, 음영기법, 은선/은면 제거는 모두 정지된 상태의 시각적 완성도를 높이는 기술이지만, 모핑은 하나의 형상이 다른 형상으로 변하는 동적인 변형 과정을 구현하는 기법이므로 정적 디스플레이와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 곡면 모델링에 관련된 기하하적 요소(Geometric entity)와 관련이 없는 것은?

  1. 점(point)
  2. 픽셀(pixel)
  3. 곡선(curve)
  4. 곡면(surface)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. CAD/CAM 프로그램을 이용한 모델링에 대한 일반적인 설명으로 잘못된 것은?

  1. 와이어 프레임 모델링은 체적을 구할 수 있다.
  2. 곡면 모델링(서피스 모델링)은 3차원 가공용 곡면작업이 용이하다.
  3. 솔리드 모델링에서는 물리적 계산 및 시뮬레이션 작업이 가능하다.
  4. 솔리드 모델링은 다른 방법에 비해 상대적으로 큰 저장용량이 요구된다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그래픽처리 디스플레이 장치에 의해서 화면을 구성하는 경우 화면을 구성하는 가장 최소 단위는?

  1. 픽셀(pixel)
  2. 스캔(sean)
  3. 빔(beam)
  4. 비트(bit)
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Bezier 곡선에 대한 일반적인 설명으로 틀린 것은?

  1. Bezier 곡선은 이를 정의하는 다각형의 시작과 끝을 통과한다.
  2. Bezier 곡선을 정의하는 다각형의 첫 번째 선분은 Bezier 곡선의 시작점에서의 접선 벡터와 같다.
  3. Bezier 곡선을 정의하는 다각형의 블록껍질(convex hull)은 Bezier 곡선을 포함한다.
  4. Bezier 곡선을 정의하는 다각형의 꼭지점 순서를 거꾸로 하면 다른 곡선이 생성된다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 물리적인 모델 또는 제품으로부터 측정 작업을 수행, 3차원 형상 데이터를 얻어내는 방법을 가리키는 용어는?

  1. 형상 역공학(RE)
  2. FMS
  3. RP
  4. PDM
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 솔리드 모델링의 데이터 구조에서 정점(vertex), 면(face), 모서리(edge) 등 솔리드의 경계 정보를 저장하는 방식은?

  1. CGS 방식
  2. B-rep 방식
  3. NURBS 방식
  4. B-spline 방식
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 설명이 의미하는 데이터 표준 규격은?

  1. STEP
  2. STL
  3. DXF
  4. IGES
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지정된 모든 점을 통과하면서도 부드럽게 연결된 곡선은 어느 것인가?

  1. Bi-aec 곡선
  2. 스플라인 곡선
  3. 베지어 곡선
  4. B-spline 곡선
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 3차원 솔리드 모델링 형상 표현방법 중 CSG(Constructive Solid Geometry)에 해당되는 사항은?

  1. 경계면에 의한 표현
  2. 스위프(Sweep)에 의한 표현
  3. 로프트(Loft)에 의한 표현
  4. 프리미티브(Primitive)에 의한 표현
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. CAD 시스템을 구성하는 주요 기능과 가장 연관이 없는 것은?

  1. 운영 시스템(OS) 체크 기능
  2. 문자 작성 기능
  3. 형상 치수 점검 기능
  4. 다른 CAD 시스템의 자료와 호환하는 기능
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 3차 Hermite 곡선식의 기하 계수(geometric coefficient)에 해당하는 것은?

  1. 곡선 상의 임의의 4개의 점
  2. 곡선의 양 끝점과 곡선 상의 임의의 2개의 점
  3. 곡선의 양 끝점과 양 끝점에서의 접선 벡터
  4. 곡선 상의 임의의 4개의 점에서의 접선 벡터
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 반경이 R=√5cm인 볼 엔드밀로 평면을 가공하려고 한다. 경로 간 간격이 2cm일 때 커습(cusp) 높이는?

  1. √5-1cm
  2. √5-2cm
  3. 1cm
  4. 2cm
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 머시닝센터에서 3차원 곡면을 정삭 가공 하고자 할 때 다음 중 가장 많이 사용되는 공구는?

  1. 플랫 엔드밀(flat endmill)
  2. 페이스 커터(face cutter)
  3. 필렛 엔드밀(fillet endmill)
  4. 볼 엔드밀(ball endmill)
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 원추곡선(conic curve)을 그리기 위해 필요한 요소가 아닌 것은?

  1. 곡선의 양 끝점
  2. 양 끝점의 접선
  3. 양 끝점의 곡률 반경
  4. 곡선 위의 한 점
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 점 데이터로 곡면을 형성할 때 측정오차 등으로 인한 굴곡이 있는 경우 이를 평활하게 하는 것은?

  1. 블렌딩(blending)
  2. 필렛팅(filleting)
  3. 페어링(fairing)
  4. 피팅(fitting)
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 개스킷, 박판, 형강 등과 같이 절단면이 얇은 경우 이를 나타내는 방법으로 옳은 것은?

  1. 실제 치수와 관계없이 1개의 가는 1점 쇄선으로 나타낸다.
  2. 실제 치수와 관계없이 1개의 극히 굵은 실선으로 나타낸다.
  3. 실제 치수와 관계없이 1개의 굵은 1점 쇄선으로 나타낸다.
  4. 실제 치수와 관계없이 1개의 극히 굵은 2점 쇄선으로 나타낸다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. KS 재료 기호가 "SF 340A" 인 것은?

  1. 기계구조용 주강
  2. 일반구조용 압연 강재
  3. 탄소강 단강품
  4. 기계구조용 탄소 강판
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 치수 보조기호 중 구(sphere)의 지름 기호는?

  1. R
  2. SR
  3. ø
  4. Sø
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 표면의 결 도시 기호에서 "B" 의 의미로 옳은 것은?

  1. 보링 가공
  2. 벨트 연삭
  3. 블러싱 다듬질
  4. 브로칭 가공
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 끼워 맞춤에서 H7/r6은 어떤 워 맞춤인가?

  1. 구멍기준식 중간 끼워 맞춤
  2. 구멍기준식 억지 끼워 맞춤
  3. 구멍기준식 헐거운 끼워 맞춤
  4. 구멍기준식 고정 끼워 맞춤
(정답률: 71%)
  • 끼워 맞춤 기호에서 대문자 $H$는 구멍 기준식을 의미하며, 구멍의 아래 치수 허용차가 $0$인 상태를 말합니다. 축의 기호가 $r6$과 같이 소문자 $p, r, s, t$ 등으로 표기되면 구멍보다 축이 더 커서 강제로 밀어 넣어야 하는 억지 끼워 맞춤에 해당합니다.
    따라서 $H7/r6$은 구멍기준식 억지 끼워 맞춤입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 도면의 양식에서 다음 중 반드시 표시하지 않아도 되는 항목은?

  1. 표제란
  2. 그림영역을 한정하는 윤곽선
  3. 비교 눈금
  4. 중심 마크
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림과 같은 입체도에서 화살표 방향이 정면일 때 정투상법으로 나타낸 투상도 중 잘못된 도면은?

(정답률: 70%)
  • 정투상법에서 정면도를 기준으로 우측면도는 정면의 오른쪽에, 평면도는 정면의 위에 배치되어야 하며 각 투상도는 서로 일치하는 형상을 가져야 합니다.
    제시된 입체도 를 분석했을 때, 도면은 실제 형상의 투영 모습과 일치하지 않으므로 잘못된 도면입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 치수가 로 나타날 경우 위치수 허용차는?

  1. 0.008
  2. 0.002
  3. 0.010
  4. 0.006
(정답률: 57%)
  • 위치수 허용차는 치수 기호에서 상한 치수와 하한 치수의 차이를 의미합니다. 주어진 치수 $80^{+0.008}_{+0.002}$에서 허용차를 계산하면 다음과 같습니다.
    ① [기본 공식] $\text{허용차} = \text{상한 치수} - \text{하한 치수}$
    ② [숫자 대입] $\text{허용차} = 0.008 - (-0.002)$
    ③ [최종 결과] $\text{허용차} = 0.010$
    단, 문제에서 요구하는 위치수 허용차의 표기 방식이 상한값 자체를 묻는 경우 정답은 $0.008$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 스퍼기어를 제도할 경우 스퍼기어 요목표에 일반적으로 기입하지 않는 것은?

  1. 피치원 지름
  2. 모듈
  3. 압력각
  4. 기어의 치폭
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 기계제도에서 치수선을 나타내는 방법에 해당하지 않는 것은?

(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 머시닝센터에서 ø12, 4날 황삭용 초경 평엔드밀로 SM45C의 공작물을 가공물을 가공하고자 한다. 이 경우 절삭 조건표에 의하면 절삭속도 V=35m/min이고, 공구 날당 이송 fz=0.06mm/tooth이다. 공구의 이송속도 F는 몇 mm/min 인가?

  1. 183
  2. 223
  3. 253
  4. 283
(정답률: 62%)
  • 절삭속도를 이용해 주축 회전수를 먼저 구한 뒤, 날당 이송량과 날 수를 곱하여 최종 이송속도를 산출합니다.
    ① [기본 공식]
    $$N = \frac{1000 \times V}{\pi \times D}$$
    $$F = f_z \times N \times z$$
    ② [숫자 대입]
    $$N = \frac{1000 \times 35}{3.14 \times 12} = 928.66$$
    $$F = 0.06 \times 928.66 \times 4$$
    ③ [최종 결과]
    $$F = 223$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC 공작기계의 일반적인 특징이라고 볼 수 없는 것은?

  1. 복잡한 형상의 제품을 가공하려면 특수공구가 필요하여 공구관리비가 많이 든다.
  2. 제품의 균일성을 유지할 수 있다.
  3. 작업자의 피로를 감소할 수 있다.
  4. 제품의 일부가 일정한 사이클을 가지고 변화하는 제품 가공에 적응석이 좋다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 CNC 선반 프로그램에서 (A)의 R, (B)의 D가 의미하는 것은 무엇인가?

  1. 분할 횟수
  2. 구멍바닥에서 정지ㆍ시간 지정
  3. X축 방향 다듬 절삭 여유
  4. 1회 절입량 지정
(정답률: 33%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 와이어 컷 방전가공에서 세컨드 컷 가공의 목적과 효과가 아닌 것은?

  1. 코너부의 형상에러 및 가공면의 진직정도의 수정
  2. 가공 이송속도의 수정
  3. 다이 형상에서의 동기부분 제거
  4. 가공물의 내부 응력 개방 후의 형상수정.
(정답률: 57%)
  • 세컨드 컷(Second Cut) 가공은 초정밀 가공을 위해 이미 가공된 면을 아주 적은 양으로 다시 깎아내는 공정입니다. 따라서 코너부 형상 에러 수정, 진직도 향상, 내부 응력 제거 및 동기 부분 제거가 목적이며, 가공 이송속도를 수정하는 것은 세컨드 컷의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. CNC 공작기계로 자동운전 중 이송만 멈추게 하려면 어느 버튼을 누르는가?

  1. FEED HOLD
  2. SINGLE BLOCK
  3. DRY RUN
  4. Z AXIS LOCK
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 CNC 선반 프로그램에서 N7 블록의 절삭속도는 약 몇 m/min 인가?

  1. 25
  2. 50
  3. 100
  4. 800
(정답률: 29%)
  • 주축 최고 회전수 지령 $G50$이 설정되어 있으므로, 절삭속도 일정제어 $G96$ 상태에서도 회전수는 $S800$으로 제한됩니다. 따라서 $N7$ 블록의 직경 $X10$일 때의 절삭속도를 계산합니다.
    ① [기본 공식] $V = \frac{\pi \times D \times N}{1000}$
    ② [숫자 대입] $V = \frac{3.14 \times 10 \times 800}{1000}$
    ③ [최종 결과] $V = 25.12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 머시닝센터 프로그램에서 A점에서 출발하여 시계방향으로 360° 원호가공 할 경우 지령은?

  1. G02 I30.0 F100 ;
  2. G02 I-30.0 F100 ;
  3. G02 J30.0 F100 ;
  4. G02 J-30.0 F100 ;
(정답률: 57%)
  • 원호가공에서 $I, J$ 지령은 원호의 시작점에서 원호 중심까지의 상대 거리를 의미합니다. $I$는 $X$축 방향, $J$는 $Y$축 방향의 거리를 나타내는데, 그림을 보면 중심점이 시작점 $A$보다 $X$축의 음(-)의 방향으로 존재하므로 $I$ 값에 마이너스 부호가 붙은 G02 I-30.0 F100 ; 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

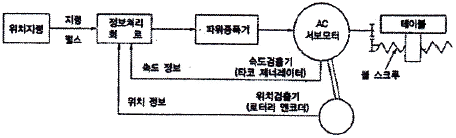

78. 서보 모터(servo motor)에서 위치 검출을 수행하는 방식으로서, 백래시(backlash)의 오차를 줄이기 위해 볼스크루(ball screw) 등을 활용하여 정밀도 문제를 해결하고 있으며 일반 CNC 공작기계에서 가장 많이 사용되는 다음과 같은 서보(servo) 방식은?

  1. 개방회로 방식(open loop system0
  2. 반폐쇄회로 방식(semi-closed loop system)
  3. 폐쇄회로 방식(closed loop system)
  4. 반개방회로 방식(semi-open loop system)
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. CNC 선반에서 공구보정(offset) 번호 6번을 선택하여, 1번 공구를 사용하려고 할 때 공구지령으로 옳은 것은?

  1. TO601
  2. TO106
  3. T1060
  4. T6010
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC 선반 조작시 주의사항에 해당되는 않는 것은?

  1. 기계조작은 조작순서에 의하여 행한다.
  2. 급속 이송시 공구와 공작물의 충돌에 주의한다.
  3. 프로그램을 작성할 때는 다른 프로그램을 도우 삭제한다.
  4. 공구 교환시 공구와 공작물의 충돌에 주의한다.
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
