컴퓨터응용가공산업기사 필기 기출문제복원 (2011-03-20)

컴퓨터응용가공산업기사 2011-03-20 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2011-03-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2011-03-20 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 강판으로 된 재료에 암나사 가공을 하는데 사용되는 것은?

  1. 스패너
  2. 스크레이퍼
  3. 다이스
  4. 탭
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 브로치 가공에 대한 설명 중 옳지 않은 것은?

  1. 가공 흠의 모양이 복잡할수록 느린 속도로 가공한다.
  2. 절삭 깊이가 너무 작으면 인선의 마모가 증가한다.
  3. 브로치는 떨림을 방지하기 위하여 피치의 간격을 같게 한다.
  4. 절삭량이 많고 길이가 길 때에는 절삭날 수를 많게 한다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전해연마의 특징에 대한 설명으로 틀린 것은?

  1. 가공변질층이 없다.
  2. 내마모성, 내부식성이 좋아진다.
  3. 알루미늄, 구리 등도 용이하게 연마할 수 있다.
  4. 가공면에는 방향성이 있다.
(정답률: 69%)
  • 전해연마는 전해액 속에서 양극으로 가공물을 설정하여 전기화학적으로 용해시키는 방법으로, 기계적 마찰이 없으므로 가공면에 방향성이 생기지 않는 것이 특징입니다.

    오답 노트
    가공변질층이 없다: 화학적 용해 방식이므로 발생하지 않음
    내마모성, 내부식성 향상: 표면의 불순물이 제거되어 특성이 개선됨
    알루미늄, 구리 연마 가능: 적절한 전해액 사용 시 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 연삭숫돌에 사용되는 숫돌 입자 중 천연산인 것은?

  1. 코런덤
  2. 아록사이트
  3. 카아버런덤
  4. 탄화붕소
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연삭숫돌을 교환한 후 시운전 시간은 어느 정도로 하는가?

  1. 30초
  2. 1분
  3. 2분
  4. 3분 이상
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 기계부품 또는 공구의 검사용, 게이지 정밀도 검사 등에 사용하는 게이지 블록은?

  1. 공작용
  2. 검사용
  3. 표준용
  4. 참조용
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 기어(gear)의 이(tooth)수를 등분하고자 할 때 사용하는 밀링 부속품은?

  1. 분할대
  2. 바이스
  3. 정면커터
  4. 측면커터
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 윤활유의 사용목적과 거리가 먼 것은?

  1. 윤활작용
  2. 냉각작용
  3. 비산작용
  4. 밀폐작용
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 밀링에서 지름 150mm 커터를 사용하여 160rpm으로 절삭한다면 이 때 절삭속도는 약 몇 m/min인가?

  1. 75
  2. 85
  3. 102
  4. 194
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 양두(羊頭)그라인더의 숫돌차로 일감을 연삭할 때 받침대와 숫돌의 간격은 몇 mm 이내로 조정하는가?

  1. 3mm
  2. 5mm
  3. 7mm
  4. 9mm
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비교측정의 장점이 아닌 것은?

  1. 측정범위가 넓고 표준 게이지가 필요 없다.
  2. 제품의 치수가 고르지 못한 것을 계산하지 않고 알 수 있다.
  3. 길이, 면의 각종 형상 측정, 공작기계의 정밀도 검사 등 사용범위가 넓다.
  4. 높은 정밀도의 측정이 비교적 용이하다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림은 밀링에서 더브테일 가공도면이다. X의 치수로 맞는 것은?

  1. 25.605
  2. 23.608
  3. 22.712
  4. 18.712
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 래핑작업의 장점이 아닌 것은?

  1. 정밀도가 높은 제품을 가공한다.
  2. 가공면이 매끈하다.
  3. 가공면의 내마모성이 좋다.
  4. 랩제의 잔류가 쉽다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 선반 바이트의 설치 요령이다. 적합하지 않은 것은?

  1. 바이트 자루는 수평으로 고정한다.
  2. 바이트의 돌출 거리는 작업에 지장이 없는 한 길게 고정한다.
  3. 받침(shim)은 바이트 자루의 전체면이 닿도록 한다.
  4. 높이를 정확히 맞추기 위해서는 받침(shim) 1개 또는 두께가 다른 여러 개를 준비한다.
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 수평식 보링 머신 중 새들이 없고, 길이방향의 이송은 드를 따라 컬럼이 이송되며, 중량이 큰 가공물을 가공하기에 가장 적합한 구조를 가지고 있는 형은?

  1. 테이블형
  2. 플레이너형
  3. 플로우형
  4. 코어형
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연삭 작업 시 주의할 점에 대한 설명으로 틀린 것은?

  1. 숫돌 커버를 반드시 설치하여 사용한다.
  2. 양 숫돌차의 입도는 항상 같게 하여야 한다.
  3. 연삭 작업시에는 보안경을 꼭 착용하여야 한다.
  4. 숫돌은 나무 해머로 가볍게 두들겨 음향검사를 한다.
(정답률: 79%)
  • 연삭 작업 시 가공 목적이나 공정 단계(거친 연삭, 정밀 연삭)에 따라 숫돌의 입도를 다르게 선택하여 사용해야 하므로, 항상 같게 해야 한다는 설명은 틀렸습니다.

    오답 노트
    숫돌 커버 설치, 보안경 착용, 나무 해머를 이용한 음향검사는 모두 안전과 품질을 위한 필수 주의사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭공구 재료에서 W, Cr, V, Co 등의 원소를 함유하는 합금강은?

  1. 고탄소강
  2. 합금 공구강
  3. 고속도강
  4. 초경합금
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 밀링 머신에서 하향 절삭에 비교한 상향절삭의 장점은 어느 것인가?

  1. 절삭시 백래시 영향이 적다.
  2. 일감의 고정이 유리하다.
  3. 표면거칠기가 좋다.
  4. 공구날의 마모가 느리다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 선반의 베드(bed)에 관한 설명으로 틀린 것은?

  1. 미끄럼 면의 단면 모양은 원형과 구형이 있다.
  2. 주로 합금주철이나 구상흑연주철 등의 고급주철로 제작한다.
  3. 미끄럼면은 기계가공 또는 스크레이핑(scraping)을 한다.
  4. 내마모성을 높이기 위하여 표면경화처리를 하고 연삭가공을 한다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 드릴 가공의 종류가 아닌 것은?

  1. 리밍
  2. 카운터 보링
  3. 버핑
  4. 스폿 페이싱
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 다음 담금질 조직 중에서 용적변화(팽창)가 가장 큰 조직은?

  1. 팰라이트
  2. 오스테나이트
  3. 마텐자이트
  4. 솔바이트
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 18-8형 스테인리스강에 대한 특징을 설명한 것으로 틀린 것은?

  1. Cr(18%)-Ni(8%)이다.
  2. 내식성이 우수하며 비자성체이다.
  3. 오스테나이트계이다
  4. 염산, 염소가스, 황산에 매우 강하다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 복합재료에서 섬유강화금속은?

  1. GFRP
  2. CFRP
  3. FRS
  4. FRM
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 두랄루인은 기계적 성질이 탄소강과 비슷하며 비중은 1/3 정도로 가벼워서 항공기용 재료로 많이 사용되고 있다. 투랄루민의 성분을 올바르게 나타낸 것은?

  1. Al-Mg-Po-Ni
  2. Al-Fe-Mg-Cu
  3. Al-Cu-Mg-Mn
  4. Al-Mn-Co-Mg
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 뜨임처리 목적으로 틀린 것은?

  1. 담금질 응력 제거
  2. 치수의 경년 변화 방지
  3. 연마 균열의 방지
  4. 내마멸성 저하
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 금속 침투법 중에서 Al를 침투 시키는 것은?

  1. 세라다이징
  2. 알리마이징
  3. 실리코나이징
  4. 칼로나이징
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공정이 잇는 합금계에서 공정성분에 가까울수록 변화하는 성질을 설정한 것으로 틀린 것은?

  1. 전기 및 열전도율이 적어진다.
  2. 인장강도, 경도가 커진다.
  3. 용융점이 점차 상승한다.
  4. 연신율, 단면수축율이 감소한다.
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 일반적으로 탄소강에서 탄소량이 증가할수록 증가하는 물리적 성질은?

  1. 비중
  2. 열팽창계수
  3. 전기저항
  4. 열전도도
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전연성이 좋고 색깔도 아름답기 때문에 장식용 금속잡화, 악기 등에 사용되고, 박(foil)으로 압연하여 금박의 대용으로도 사용되는 것은?

  1. 90%Cu ~ 10%Zn 합금
  2. 80%Cu ~ 20%Zn 합금
  3. 60%Cu ~ 40%Zn 합금
  4. 50%Cu ~ 50%Zn 합금
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 금속 중 전기 전도율이 가장 큰 것은?

  1. 알루미늄
  2. 마그네슘
  3. 구리
  4. 니켈
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 1200rpm으로 2kW의 동력을 전달시키려고 할 때 기어잇수 Z=20, 모듈 m=4인 스퍼기어의 이에 걸리는 힘(피치원 접선방향 힘)은 약 몇 N 인가?

  1. 284
  2. 312
  3. 356
  4. 398
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 미끄럼 베어링 재료의 구비조건으로 틀린 것은?

  1. 마찰게수가 클 것
  2. 내식성이 높을 것
  3. 피로한도가 높을 것
  4. 열전도율이 높을 것
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 동력전달장치로서 운전이 조용하고, 무단변속을 할 수 있으나 일정한 속도비를 얻기가 힘든 것은?

  1. 마찰차
  2. 기어
  3. 체인
  4. 플라이 휠
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 단면 50mm×50mm이고, 길이 100mm의 탄소강재가 있다. 여기에 10kN의 인장력을 길이 방향으로 주었을 때, 0.4mm가 늘어났다면, 이 때 변형률은 얼마인가?

  1. 0.0025
  2. 0.004
  3. 0.0125
  4. 0.025
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 동일 조건하에서 코일 스프링 처짐량을 2배로 하려면, 유효감김수는 몇 배가 되어야 하는가? (단, 스프링 소선 지름, 코일 평균 지름, 작용하중 및 스프링의 전단탄성계수 등은 일정하다.)

  1. 2배
  2. 4배
  3. 8배
  4. 16배
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 로프 전동의 특징에 대한 설명으로 틀린 것은?

  1. 전동경로가 직선이 아닌 경우에도 사용이 가능하다.
  2. 벨트 전동과 비교하여 큰 동력을 전달하는데 불리하다.
  3. 장거리의 동력전달이 가능하다.
  4. 정확한 속도비의 전동이 불확실하다.
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

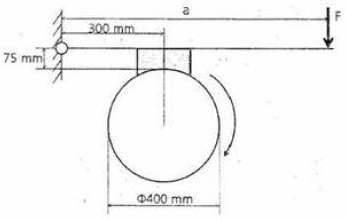

37. 그림과 같은 블록 브레이크에서 드럼축에 156.96N·m의 제동코크를 발생시키기 위해, 레버 끝에 F=981N의 힘이 필요한 경우, 레버의 길이 a는 약 몇 mm인가? (단, 블록과 드럼사이 마찰계수 μ=0.2 이다.)

  1. 930
  2. 1050
  3. 1140
  4. 1260
(정답률: 26%)
  • 제동 토크와 제동력의 관계, 그리고 레버의 모멘트 평형 원리를 이용하여 레버 길이 $a$를 구합니다.
    먼저 제동력 $P$와 수직력 $Q$를 계산합니다.
    $$P = \frac{2T}{D}$$
    $$P = \frac{2 \times 156.96 \times 10^{3}}{400} = 784.8\text{ N}$$
    $$Q = \frac{P}{\mu}$$
    $$Q = \frac{784.8}{0.2} = 3924\text{ N}$$
    레버의 회전 중심에 대한 모멘트 합은 0이 되어야 하므로 다음과 같이 계산합니다.
    ① [기본 공식]
    $$F \times a - Q \times 300 - P \times 75 = 0$$
    ② [숫자 대입]
    $$981 \times a - 3924 \times 300 - 784.8 \times 75 = 0$$
    ③ [최종 결과]
    $$a = 1260\text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 그림과 같은 맙대기 용접 이음에서, 인장하중 W[N], 강판의 두께 h[mm]라 할 때 길이ℓ[mm]를 구하는 식으로 가장 옳은 것은? (단, 상하의 용접부 목두께가 각각 t1[mm], t2[mm] 이고, 용접부에서 발생하는 인장응력σt[N/mm2]이다.

(정답률: 65%)
  • 용접 이음부의 전체 면적은 길이 $\ell$과 각 용접부의 목두께 합인 $(t_1 + t_2)$의 곱으로 표현되며, 응력 $\sigma_t$는 하중 $W$를 이 면적으로 나눈 값입니다. 이를 $\ell$에 대해 정리하면 다음과 같습니다.
    $$\ell = \frac{\text{W}}{(t_1 + t_2)\sigma_t}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 미터나사의 피치가 3mm이고 유효 지름 d는 22.051mm 일 때 나사 효율 η는 약 얼마인가? (단, 마찰 계수 μ = 0.105 이다.)

  1. η = 25.2%
  2. η = 32.2%
  3. η = 39.2%
  4. η = 48.8%
(정답률: 27%)
  • 미터나사의 효율은 리드각과 마찰각을 이용하여 계산하며, 미터나사의 경우 마찰계수에 $\cos 30^{\circ}$를 고려합니다.
    ① [기본 공식] $\eta = \frac{\tan \alpha}{\tan(\alpha + \rho)} \times 100$
    ② [숫자 대입] $\eta = \frac{\tan 2.4796^{\circ}}{\tan(2.4796^{\circ} + 6.913^{\circ})} \times 100$
    ③ [최종 결과] $\eta = 25.2\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 400rpm으로 4kW의 동력을 전달하는 중실 스핀들 축의 최소 지름은 약 몇 mm인가? (단, 축의 허용전단응력은 20.60MPa 이다.)

  1. 29
  2. 13
  3. 48
  4. 36
(정답률: 31%)
  • 축의 전달 동력과 회전수를 통해 토크를 구하고, 이를 허용전단응력 공식에 대입하여 축의 최소 지름을 산출합니다.
    ① [기본 공식]
    $$\text{d}^3 = \frac{16 \times 60 \times 10^6 \times \text{H}}{2 \pi^2 \tau \text{n}}$$
    ② [숫자 대입]
    $$\text{d}^3 = \frac{16 \times 60 \times 10^6 \times 4}{2 \pi^2 \times 20.6 \times 400}$$
    ③ [최종 결과]
    $$\text{d} = 28.68 \approx 29 \text{ mm}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 도넛과는 달리 구멍이 없는 형태의 간단한 다면체의 경계를 표현하는 오일러 공식은? (단, V는 꼭짓점의 수, E는 모서리의 수, F는 면의 수를 의미한다.)

  1. V – E – F = 2
  2. V + E – F = 2
  3. V – E + F = 2
  4. V + E + F =2
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 자율곡면을 모델링할 때 곡면을 분할하여 정의하는 것이 효율적이다. 이처럼 분할된 단위 곡면을 무엇이라고 하는가?

  1. 세그먼트(segment)
  2. 패치(patch)
  3. 엘리먼트(element)
  4. 프리미티브(primitive)
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 3차원 물체의 형상을 물체상의 점과 특징선만을 이용항 표현하는 방법은?

  1. 와이어 프레임 모델링
  2. 솔리드 모델링
  3. 윈도우 모델링
  4. 서피스 모델링
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음은 가공 경로 계획에서 parmetric 방식과 Cartesian방식을 비교하여 설명한 것이다. Cartesian 방식에 대한 설명으로 적절한 것은?

  1. 규칙적인 사각형 곡면을 가공하는 경우에 적합하다.
  2. 수치적 계산이 더 복잡하다.
  3. 곡면이 삼각형 패치로 정의된 경우에는 부적합하다.
  4. 피삭체 형상에 따라 적합하지 못한 경우가 있다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 솔리드 모델링에서 사용되는 일반적인 불리안(Boolean)연산 방법이 아닌 것은?

  1. 합(union)
  2. 차(difference)
  3. 급(multiplication)
  4. 적(intersection)
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 3차원 형상 모델을 표현하는 방식 중에서 와이어프레임모델링(wireframe modeling)방식의 특징이 아닌 것은?

  1. 데이터의 구조가 간단하여 모델링 작업이 비교적 쉽다.
  2. 단면도의 작성이 불가능하다.
  3. 보이지 않는 부분 즉 은선의 제거가 불가능하다.
  4. NC코드 생성이 가능하다.
(정답률: 61%)
  • 와이어프레임 모델링은 점과 선으로만 형상을 표현하므로 데이터 구조가 간단하고 모델링이 쉽지만, 면의 정보가 없어 단면도 작성이 불가능하고 은선 제거가 안 되는 특징이 있습니다. NC코드는 실제 가공 경로를 생성하기 위한 면이나 체적 정보가 필요하므로, 단순 선 표현 방식인 와이어프레임 모델링만으로는 생성이 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 그림과 같이 2차원 단면 곡선을 정해진 궤적을 따라 이동시켜서 3차원 형상을 생성시키는 솔리드 모델링 기법은?

  1. Blending
  2. Skinning
  3. Shearing
  4. Sweeping
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음은 통합 CAD/CAM 시스템을 사용한 파트 프로그래밍 방법의 단계이다. 그 순서를 가장 알맞게 배열한 것은?

  1. 다 → 가 → 라 → 나 → 마 → 바
  2. 다 → 가 → 나 → 라 → 마 → 바
  3. 다 → 마 → 라 → 가 → 나 → 바
  4. 다 → 라 → 가 → 마 → 바 → 나
(정답률: 53%)
  • 통합 CAD/CAM 시스템의 파트 프로그래밍은 [부품 형상 정의 $\rightarrow$ 공구 형상 정의 $\rightarrow$가공 순서 및 경로 계획 $\rightarrow$ 좌표값 계산 $\rightarrow$ 그래픽 검증 $\rightarrow$ CL 데이터 생성] 순으로 진행됩니다.
    따라서 올바른 순서는 다(부품 형상 정의) $\rightarrow$가(공구 형상 정의) $\rightarrow$ 라(가공 순서 및 경로 계획) $\rightarrow$ 나(좌표값 계산) $\rightarrow$ 마(그래픽 검증) $\rightarrow$ 바(CL 데이터 생성) 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 서로 다른 CAD/CAM 시스템 사이에 제품 정의 데이터를 교환하기 위하여 개발한 최초의 표준 교환 형식은?

  1. IGES
  2. DXF
  3. STEP
  4. PDES
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. B-spline과 NURB 곡선에 대한 설명으로 잘못된 것은?

  1. B-spline 곡선식은 NURB(Non-uniform Rational B-spline) 곡선식을 포함하는 보다 일반적인 형태의 곡선이다.
  2. B-spline 곡선에서는 곡선의 모양을 변화시키기 위해서 각각의 control point의 좌표를 조절하지만, NURB 곡선에서는 동차 좌표값까지 포함하여 4개의 자유도가 있다.
  3. B-spline 곡선은 원, 타원, 포물선 등 원추곡선을 근사할 수 있다.
  4. NURB 곡선은 원, 타원, 포물선 등 원추곡선을 표현할 수 있어, 프로그램 개발 시 모든 곡선을 NURB곡선으로 나타냄을써 작업량을 줄여준다.
(정답률: 35%)
  • NURB 곡선은 B-spline과 Bezier 곡선, 그리고 원추곡선까지 모두 표현할 수 있도록 개선된 가장 일반적인 형태의 곡선입니다. 따라서 B-spline 곡선식이 NURB 곡선식을 포함한다는 설명은 앞뒤가 바뀐 잘못된 내용입니다.

    오답 노트
    B-spline 곡선은 원추곡선을 정확하게 표현할 수 없으며 근사치로만 나타낼 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. CAD 프로그램에서 자유 곡선을 표현할 때 주로 많이 사용하는 방정식의 형태는?

  1. 양함수식(explicit equation)
  2. 음함수식(implicit equation)
  3. 하이브리드식(hybrid equation)
  4. 매개변수식(parametric equation)
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. CAD시스템에 사용되는 입력장치에 해당되지 않는 것은?

  1. 키보드
  2. 라이트 펜
  3. 마우스
  4. 플로터
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 분산 처리형 시스템이 갖추어야 할 기본 성능이 아닌 것은?

  1. 여러 시스템 중에서 일부 시스템이 고장이 발생하더라도 나머지는 정상작동 되어야 한다.
  2. 자료 처리 및 계산 작업은 주(main)시스템에서 이루어져야 한다.
  3. 구성된 시스템별 자료는 다른 컴퓨터 시스템 자료의 내용에 변화를 주지 말아야 한다.
  4. 사용자가 구성한 자료나 프로그램을 다른 사용자가 사용하고자 할 때는 정보 통신망을 통해서 언제라도 해당 자료를 사용하거나 보내줄 수 있어야 한다.
(정답률: 71%)
  • 분산 처리 시스템은 여러 컴퓨터가 네트워크로 연결되어 작업을 나누어 처리하는 시스템이므로, 특정 주 시스템에 의존하지 않고 부하를 분산하는 것이 핵심입니다. 따라서 모든 작업을 주 시스템에서 처리한다는 설명은 분산 처리의 개념에 어긋납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 중앙처리장치(CPU)의 구성요소가 아닌 것은?

  1. 기억장치
  2. 제어장치
  3. 연산논리장치
  4. 레이저 빔 기억장치
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 3차원 뷰잉(viewing) 기법 중 아이소메트릭 투영(isometric projection)에 해당하는 투명 기법은?

  1. 경사 투영(oblique projection)
  2. 원근 투영(perspective projection)
  3. 직교 투영(orthographic projection)
  4. 캐비넷 투영(cabinet projextion)
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 2차원 좌표[x,y,1]와 동차 변환행렬 를 이요한 회전변환에서 회전축은?

  1. x 축
  2. y 축
  3. z 축
  4. x z 축
(정답률: 48%)
  • 제시된 변환행렬 $\begin{bmatrix} \cos\theta & \sin\theta & 0 \\ -\sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix}$은 $x$축과 $y$축 성분을 변화시켜 $xy$ 평면상에서 회전시키는 행렬입니다. 2차원 평면에서 회전이 일어날 때, 회전의 중심이 되는 축은 평면에 수직인 $z$축이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음은 2차원에서 동차좌표에 의한 변환행렬을 나타낸 것이다. 평행 이동에 관계되는 것은?

  1. a, b
  2. c, d
  3. p, q
  4. m, n
(정답률: 70%)
  • 2차원 동차좌표 변환행렬 $\begin{bmatrix} a & b & p \\ c & d & q \\ m & n & s \end{bmatrix}$에서 각 요소의 역할은 다음과 같습니다.
    평행이동은 행렬의 마지막 행에 위치한 $m, n$ 성분이 담당합니다.

    오답 노트
    a, b, c, d: 회전, 전단, 스케일링 관련
    p, q: 투영 관련
    s: 전체적인 스케일링 관련
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 드릴링으로 길이 150mm 구멍을 가공하려고 한다. 공구의 분당 회전수는 500rpm, 공구가 1회전 당 드릴 이송량은 0.1mm일 때, 구멍 가공시간은?

  1. 1분
  2. 2분
  3. 3분
  4. 4분
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 여러 대의 NC 공작기계를 한 대의 컴퓨터에 결합시켜 제어하는 시스템은?

  1. CNC
  2. DNC
  3. MPU
  4. MCU
(정답률: 87%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3차 베지어 곡면(Bezier Surface)에 관한 설명 중 틀린 것은?

  1. 3차 베지어 곡면은 조정점(control points)의 일반적인 형상을 따른다.
  2. 3차 베지어 곡면은 조정점들로 만들어지는 블록포 내부(Convex Hull)에 포함된다.
  3. 3차 베지어 곡면의 코너와 코너 조정점은 일치한다.
  4. 3차 베지어 곡면의 패치(patch)당 조정점의 개수는 9개이다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 다음 투상도 중 KS 제도 통칙에 따라 올바르게 작도된 투상도는?

(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 도면에서 다음에 열거한 선이 같은 장소에 중보되었다. 어느 선으로 표시하여야 하는가? (치수 보조선, 절단선, 숨은선, 중심선)

  1. 숨은선
  2. 중심선
  3. 치수 보조선
  4. 절단선
(정답률: 75%)
  • 도면에서 여러 선이 겹칠 때는 정해진 우선순위에 따라 하나의 선으로만 표시합니다.
    우선순위: 외형선 $\rightarrow$ 숨은선 $\rightarrow$ 절단선 $\rightarrow$ 중심선 $\rightarrow$ 무게중심선 $\rightarrow$ 치수보조선
    제시된 치수 보조선, 절단선, 숨은선, 중심선 중 가장 우선순위가 높은 것은 숨은선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 일반구조용 압연강재의 KS 재료 표시기호 “SS330”에서 “330”은 무엇을 뜻하는가?

  1. 최저 인장 강도
  2. 탄소 함유량
  3. 경도
  4. 종별 번호
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 구멍의 치수가 이고, 축의 치수가 이라면 무슨 끼워 맞춤인가?

  1. 헐거운 끼워 맞춤
  2. 중간 끼워 맞춤
  3. 억지 끼워 맞춤
  4. 가열 끼워 맞춤
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음과 같은 리벳의 호칭법으로 올바르게 나타낸 것은? (단, 재질 SV330이다.)

  1. 납작머리리벳 40×150 SV330
  2. 접시머리리벳 40×150 SV330
  3. 납작머리리벳 40×130 SV330
  4. 접시머리리벳 40×130 SV330
(정답률: 69%)
  • 리벳의 호칭법은 '머리 모양 + 호칭 지름 $\times$ 전체 길이 + 재질' 순으로 표기합니다.
    1. 머리 모양: 이미지 상의 머리가 원뿔 형태로 파고드는 접시머리 형태입니다.
    2. 치수: 호칭 지름은 $\phi 40$, 전체 길이는 $150$입니다.
    3. 재질: SV330
    따라서 접시머리리벳 $40 \times 150$ SV330으로 표기하는 것이 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 스크레이핑(Scraping) 가공을 나타내는 가공기호는?

  1. FS
  2. PS
  3. FF
  4. SH
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 제3각 투상법으로 정면도와 평면도를 그림과 같이 나타낼 경우 가장 적합한 우측면도?

(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 그림과 같은 표면의 결 도시방법의 기호 설명이 올바르게 된 것은?

  1. c’ : 기준 길이
  2. b : 줄무늬 방향 기호
  3. f : Rs의 값
  4. d : 가공 방법
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 제3각법으로 그린 다음과 같은 3면도 중 각 도면간의 관계가 올바르게 그려진 것은?

(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. KS 나사의 표시에 관한 설명 중 올바른 것은?

  1. 나사산의 강김 방향은 오른나사인 경우만 RH로 명기하고, 왼 나사인 경우 따로 명기하지 않는다.
  2. 미터 가는 나사는 피치를 생략하거나 산의 수로 표시한다.
  3. 2줄 이상인 경우 그 줄 수를 표시하며 줄 대신에 L로 표시할 수 있다.
  4. 피치를 산의 수로 표시하는 나사(유니파이 나사 제외)의 경우 나사의 호칭은 다음과 같이 나나낸다.
(정답률: 62%)
  • KS 나사 표시 규격에 따라 피치를 산의 수로 표시하는 나사(유니파이 나사 제외)는 와 같이 나사의 종류, 나사의 지름, 산, 산의 수 순으로 표시합니다.

    오답 노트
    오른나사는 일반적으로 생략하며 왼나사인 경우 LH로 명기합니다.
    미터 가는 나사는 반드시 피치를 표시해야 합니다.
    줄 수는 숫자로 표시하며 L로 표시하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. CNC공작기계의 구성에서 사람의 두뇌부분에 해당되는 것은?

  1. 서보기구
  2. 볼 나사
  3. 제어부
  4. 위치검출기
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 머시닝센터에서 공구를 자동으로 장착하고 교환하는 장치는?

  1. ATC
  2. APC
  3. ATP
  4. APT
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CNC선반의 준비기능 중 자동 원정 복귀 기능은?

  1. G27
  2. G28
  3. G29
  4. G30
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 서보모터에서 위치 및 속도를 검출하여 피드백(feed back)하는 제어 방식은?

  1. 개방회로 방식
  2. 하이브리드 방식
  3. 반폐쇄회로 방식
  4. 폐쇄회로 방식
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 선삭용 ISO 인서트 규격 표시법에서 04는 무엇을 의미하는가?

  1. 인선 길이
  2. 날끝 반지름
  3. 공차
  4. 인선 높이
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 와이어 컷 방전가공에서 세컨드 컷을 함으로써 얻을 수 있는 주된 효과는?

  1. 와이어 절약
  2. 가공속도 조절
  3. 다이 형상의 돌기부분 제거
  4. 이온교환수지의 수명 연장
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 머시닝센터로 그림의 각 점을 시작점으로 하여 시계방향으로 360° 원을 가공하고자 할 때 틀린 지령은?

  1. A점 : G02 I50 F80 ;
  2. B점 : G02 J50 F80 ;
  3. C점 : G02 I-50 F80 ;
  4. D점 : G02 J50 F80 ;
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 머시닝센터에서 100rpm으로 회전하는 주축에 피치가 2mm인 나사를 가공하려 할 때 이송 속도(mm/min)는?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 CNC선반 프로그램에서 ø50일 때 주축의 회전수는 약 얼마인가?

  1. 1200rpm
  2. 764rpm
  3. 120rpm
  4. 634rpm
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC공작기계의 일상점검 내용 중 매일 점검사항이 아닌 것은?

  1. 외관 점검
  2. 유량 점검
  3. 기계정도 점검
  4. 압력 점검
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
