컴퓨터응용가공산업기사 필기 기출문제복원 (2006-05-14)

컴퓨터응용가공산업기사 2006-05-14 필기 기출문제 해설

이 페이지는 컴퓨터응용가공산업기사 2006-05-14 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

컴퓨터응용가공산업기사
(2006-05-14 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. 3침법이란 나사의 무엇을 측정하는 방법인가?

  1. 골지름
  2. 피치
  3. 유효지름
  4. 바깥지름
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 불수용성 절삭유 중 점성이 낮고 윤활 작용이 좋은 반면 냉각 작용은 좋지 못하여 주로 경절삭에 쓰이는 것은?

  1. 광물섬유
  2. 천연섬유
  3. 혼합유
  4. 극압유
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 바이트의 끝 모양과 이송이 표면 거칠기에 미치는 영향 중 다듬질 표면 거칠기의 이론 값(Hmax)을 구하는 공식은? (단, r=바이트 끝 반지름, S=이송거리 이다.)

(정답률: 50%)
  • 바이트의 끝 반지름과 이송 거리가 주어졌을 때, 이론적인 최대 표면 거칠기는 다음 공식을 통해 산출합니다.
    ① [기본 공식] $H_{max} = \frac{S^{2}}{8r}$
    ② [숫자 대입] (공식 자체를 묻는 문제이므로 생략)
    ③ [최종 결과] $H_{max} = \frac{S^{2}}{8r}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 밀링머신에 사용되는 부속장치가 아닌 것은?

  1. 아버
  2. 분할대
  3. 면판
  4. 슬로팅장치
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 최소 눈금이 0.01mm인 마이크로 미터에서 스핀들의 피치가 0.5mm이면 딤블을 몇 등분한 것인가?

  1. 10등분
  2. 50등분
  3. 100등분
  4. 200등분
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 방화(防火)조치로서 부적당한 것은?

  1. 흡연은 정해진 곳에서 한다.
  2. 유류취급 장소에서는 방화수를 준비한다.
  3. 화기는 정해진 곳에서 취급한다.
  4. 기름 걸레 등은 정해진 용기에 보관한다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 그림은 더브테일 홈 측정의 일부를 나타내고 있다. ℓ의 값은? (단, 측정판의 지름은 8mm, 홈의 각은 60°이다.)

  1. 8.832mm
  2. 10.928mm
  3. 12.619mm
  4. 14.013mm
(정답률: 49%)
  • 더브테일 홈의 폭 $l$은 측정판의 지름과 홈의 각도에 의한 삼각함수 관계를 이용하여 계산합니다.
    ① [기본 공식] $l = d \times (1 + \tan(90^{\circ} - \frac{\alpha}{2}))$
    ② [숫자 대입] $l = 8 \times (1 + \tan(90^{\circ} - 30^{\circ})) = 8 \times (1 + \tan 60^{\circ})$
    ③ [최종 결과] $l = 10.928$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전기 도금과는 반대로 하여, 그릴의 홈, 주사침, 반사경 및 시계의 기어 등을 다듬질하는 데 응용되고 있는 가공법은?

  1. 레이저 가공
  2. 방전 가공
  3. 숏 피닝
  4. 전해 연마
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 인벌류우트곡선을 그리는 원리를 응용한 이의 절삭방법을 무엇이라고 하는가?

  1. 창성법
  2. 총형 커터에 의한 방법
  3. 형판에 의한 방법
  4. 래크 커터에의한 방법
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 표면연삭기에서 숫돌의 원주속도 V=2400m/min이고, 연삭력 P=15kgf이다. 이 때 연삭기에 공급된 동력이 10PS이라면 이 연삭기의 효율은 몇 %인가?

  1. 70%
  2. 75%
  3. 80%
  4. 125%
(정답률: 49%)
  • 연삭 효율은 공급된 전체 동력 대비 실제 절삭에 사용된 유효 동력의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P \times V}{75 \times 60 \times HP} \times 100$
    ② [숫자 대입] $\eta = \frac{15 \times 2400}{75 \times 60 \times 10} \times 100$
    ③ [최종 결과] $\eta = 80$
    따라서 효율은 $80\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 액체 호우닝에서 표면을 두드려 압축함으로써 재료의 피로 한도를 높이는 것은?

  1. 저온응력 완화법
  2. 피닝효과
  3. 기계적응력 완화법
  4. 치수효과
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 나사 연삭을 하기 위해서 숫돌을 나사형으로 만드는 작업을 무엇이라고 하는가?

  1. 트루잉(truing)
  2. 프레싱(pressing)
  3. 글레이징(glazing)
  4. 로딩(loading)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 베드를 가능한 짧게 하여 주로 공작물의 단면절삭에 쓰이는 것으로 길이가 짧고 직경이 큰 공작물의 절삭에 사용하는 선반은?

  1. 수직 선반
  2. 터릿 선반
  3. 정면 선반
  4. 모방 선반
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 해머작업 안전수칙 중 틀린 것은?

  1. 녹이슨 재료를 작업할 때는 보안경을 착용한다.
  2. 장갑을 끼고 작업하지 않는다.
  3. 처음부터 큰 힘을 주어 작업한다.
  4. 자루가 불안정한 것은 사용하지 않는다.
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 브로우칭(broaching) 머신의 크기를 나타내는 것으로 옳은 것은?

  1. 최대인장력과 브로우치의 최대폭
  2. 최대인장력과 브로우치의 최대행정길이
  3. 최소인장력과 브로우치의 최대폭
  4. 최소인장력과 브로우치의 최대행정길이
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 선반의 척(chuck)에 해당 되지 않는 것은?

  1. 헬리컬 척
  2. 콜릿 척
  3. 마그네틱 척
  4. 연동 척
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 절삭속도 31.4m/min인 8날 짜리 ø20 엔드밀로 소재를 가공할 때 이송속도는? (단, 밀링커터의 날 1개 마다의 이송 fz=0.05mm이다.)

  1. 251.2mm/min
  2. 25.12mm/min
  3. 20mm/min
  4. 200mm/min
(정답률: 46%)
  • 이송속도는 절삭속도와 공구의 직경을 이용해 회전수를 먼저 구한 뒤, 날 수와 날당 이송량을 곱하여 산출합니다.
    ① [기본 공식]
    $N = \frac{1000 \times V}{\pi \times D}$
    $F = f \times z \times N$
    ② [숫자 대입]
    $N = \frac{1000 \times 31.4}{3.14 \times 20} = 500$
    $F = 0.05 \times 8 \times 500$
    ③ [최종 결과]
    $F = 200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 드릴 작업시 안전 사항으로 틀린 것은?

  1. 작업복을 입고 작업한다.
  2. 작은 일감은 손으로 꽉 붙잡고 작업한다.
  3. 일감은 정확히 고정한다.
  4. 장갑을 사용하지 말아야 한다.
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. KS규격 안전색에서 빨강의 표시사항이 아닌 것은?

  1. 정지
  2. 고도 위험
  3. 방화
  4. 위험
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 프로그램 주소(address)에 대한 기능 설명으로 틀린 것은?

  1. G – 준비기능
  2. M – 보조기능
  3. S – 이송기능
  4. T – 공구기능
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계설계 및 기계재료

21. 담금질한 강재의 잔류 Austenite를 제거하여 치수변화를 방지하는 열처리법은?

  1. 저온뜨임
  2. 구상화 처리
  3. 심냉처리
  4. 주화처리
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 특수강에 함유되는 원소 중 내식, 내마모성을 증가시키는 원소는?

  1. Ni
  2. Mo
  3. Si
  4. Cr
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 금속을 냉간 가공할 때 가공도가 증가함에 따라 그 성질은 어떻게 변하는가?

  1. 인성증가
  2. 내부응력감소
  3. 연신율증가
  4. 경도증가
(정답률: 41%)
  • 금속을 냉간 가공하면 전위 밀도가 증가하여 가공 경화 현상이 발생합니다. 이에 따라 강도와 경도는 증가하지만, 연성과 인성은 감소하게 됩니다.

    오답 노트
    인성증가, 연신율증가: 가공 경화로 인해 감소함
    내부응력감소: 가공 시 내부 응력이 축적되어 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 순철의 물리적 성질 중 비중은 얼마 정도인가?

  1. 7.87
  2. 6.65
  3. 5.58
  4. 4.78
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 고속도강이 갖추어야 할 성질 중에서 가장 중요한 것은?

  1. 고온경도
  2. 충격치
  3. 인장강도
  4. 인성
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 세라믹 공구의 주성분은 어느 것인가?

  1. Cr2O3
  2. Al2O3
  3. MnO2
  4. Cu3O
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 킬드강(Killed steel)이란?

  1. 탈산하지 않은 강
  2. 완전히 탈산한 강
  3. 중간정도 탈산한 강
  4. 뚜껑(cap)을 씌운강
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주철 조직에서 나타나는 흑연의 형상이 아닌 것은?

  1. 공정상
  2. 편상
  3. 구상
  4. 목화상
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드, 기어 덮개 또는 피아노 프레임으로 가장 적합한 재료는?

  1. 가단주철
  2. 회주철
  3. 18-8 스테인레스강
  4. 저탄소강
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 주철의 성장을 억제하기 위하여 사용되는 첨가원소로 가장 적합한 것은?

  1. Al + S
  2. Si + C
  3. Cr + Ni
  4. Co + V
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 끝 저널에 가해지는 베어링 하중을 P, 저널길이를 l, 저널의 지름을 d라고 할 때, 베어링 압력 p를 구하는 식은?

(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 베어링과 접촉하는 축 부분을 무엇이라 하는가?

  1. 리테이너
  2. 전동체
  3. 저널
  4. 롤러
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 역류(逆類)를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브는?

  1. 플랩 밸브
  2. 리프트 밸브
  3. 체크 밸브
  4. 슬라이딩 밸브
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 두 축의 중심선이 어느 각도로 교차 되고, 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할 수 있는 축 이음(shaft coupling)으로 맞는 것은?

  1. 고정 이음
  2. 플랙시블 이음
  3. 올덤 이음
  4. 유니버셜 이음
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 너트의 풀림 방비법에 해당 되지 않는 것은?

  1. 로크 너트(lock nut)를 사용
  2. 가스켓(gasket)을 사용
  3. 와셔(washer)를 사용
  4. 분활 핀(split pin)을 사용
(정답률: 52%)
  • 너트의 풀림 방지는 물리적인 고정이나 마찰력 증가를 통해 이루어집니다. 가스켓은 배관이나 접합부의 누설을 방지하기 위해 사용하는 밀봉재이므로 너트 풀림 방지와는 무관합니다.

    오답 노트
    로크 너트, 와셔, 분할 핀: 너트의 회전을 물리적으로 막거나 마찰을 높여 풀림을 방지하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 스퍼 기어의 모듈이 5일 때 원주 피치(mm)는?

  1. 7.81
  2. 15.71
  3. 20.71
  4. 31.41
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 축의 원주에 여러 개의 키를 가공한 것으로 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있는 것은?

  1. 스플라인
  2. 미끄럼 키
  3. 성크 키
  4. 반달 키
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 3000kgf-cm의 비틀림 모우멘트가 작용하는 지름이 3cm인 축의 최대 비틀림 응력(kgf/cm2)은 약 얼마인가?

  1. 566
  2. 656
  3. 696
  4. 550
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 그림과 같은 스프링장치에서 각 스프링의 상수(常數) K1=4kgf/cm, K2=5kgf/cm, K3=6kgf/cm이며, 하중방향의 처짐이 =150mm일 때 하중 P는 약 얼마인가?

  1. P = 314kgf
  2. P = 243kgf
  3. P = 31.4kgf
  4. P = 24.3kgf
(정답률: 26%)
  • 제시된 이미지는 세 개의 스프링이 직렬로 연결된 구조입니다. 직렬 연결 시 전체 합성 스프링 상수 $K$를 먼저 구한 후 하중 $P$를 계산합니다.
    ① [기본 공식]
    $$\frac{1}{K} = \frac{1}{K_1} + \frac{1}{K_2} + \frac{1}{K_3}, P = K \times \delta$$
    ② [숫자 대입]
    $$\frac{1}{K} = \frac{1}{4} + \frac{1}{5} + \frac{1}{6}, P = K \times 15$$
    ③ [최종 결과]
    $$P = 24.3\text{kgf}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 두 줄 나사를 두 바퀴 돌렸더니 축 방향으로 12mm이동했다. 이 나사의 피치(p)와 리드(ℓ)는 각각 얼마인가?

  1. p = 3mm, ℓ = 6mm
  2. p = 6mm, ℓ = 3mm
  3. p = 3mm, ℓ = 3mm
  4. p = 6mm, ℓ = 6mm
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 컴퓨터응용가공

41. 베지어(Bezier) 곡선의 특징을 기술한 것 중 틀린 것은?

  1. 첫 조정점과 마지막 조정점(control point)을 지나도록 한다.
  2. 중간에 있는 조정점들은 곡선의 진행경로를 결정한다.
  3. 1개의 조정점 변화는 곡선 전체에 영향을 미친다.
  4. n개의 조정점에 의해서 정의되는 곡선은 (n+1)차이다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 간단한 형태의 솔리드 들을 이용하여 복합연산(boolean operation)으로 새로운 솔리드를 생성시키는 모델링 방법은 무엇인가?

  1. surface modeling 방법
  2. CSG 방법
  3. 오일러 방법
  4. sweep 방법
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. CSG(Constructive Solid Geometry)를 이용하여 3차원 솔리드를 표현하기 위하여는 이진 트리(binary tree)를 이요하는데 이진 트리의 종 노드(leaf node)에 놓일 수 없는 것은?

  1. 집합 연산자(set operator)
  2. 기본 형상(primitive)
  3. 이동변환 행렬(translation matrix)
  4. 회전변환 행렬(rotation matrix)
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 평면상에서 기준 직교축의 원점에서부터 점 P까지의 직선 거리(r)와 기준 직교축과 그 직선이 이루는 각도(θ)로 표시되는 좌표계를 무엇이라고 하는가?

  1. 원주 좌표계
  2. 극 좌표계
  3. 직교 좌표계
  4. 구 좌표계
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. CAD/CAM 시스템용 입력장치가 아닌 것은?

  1. 라이트펜(light pen)
  2. 플로터(plotter0
  3. 마우스9mouse)
  4. 태블릿(tablet)
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음의 그래픽 출력장치 중 출력되는 데이터의 구조가 다른 것과 명백히 구분되는 장치는?

  1. 레이저 프린터(Laser Printer)
  2. 정전 플로터(Electro Static Plotter)
  3. 펜 플로터(Pen Plotter)
  4. 하드카피 유니트(Hardcopy unit)
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 컬러 디스플레이의 기본 색상이 아닌 것은?

  1. Blue
  2. Green
  3. Red
  4. Yellow
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 식에 의해서 표혈될 수 없는 형상은? f(x,y)=ax2+bxy+cy2+dx+ey+g=0 (여기서 a, b, c, d, e, g는 상수이다.)

  1. 사각형(rectangular)
  2. 원(circle)
  3. 타원(ellipse)
  4. 포물선(parabola)
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 근사기법을 이용하는 곡선 표현 방법은?

  1. B-스플라인
  2. 3차 스플라인
  3. 라그란지(Lagrange) 다항식
  4. 헤르밋(Hermite)
(정답률: 50%)
  • 곡선 표현 방법 중 B-스플라인(B-Spline)은 제어점들이 곡선 위에 반드시 위치하지 않고 곡선의 형태를 유도하는 근사기법을 사용하여 부드러운 곡선을 생성합니다.

    오답 노트
    3차 스플라인, 라그란지 다항식, 헤르밋: 제어점을 반드시 통과하는 보간법(Interpolation) 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CAD/CAM 시스템을 이용한 자동프로그래밍의 장점을 설명한 것 중 틀린 것은?

  1. NC테이프 및 데이터를 작성하는데 필요한 시간과 노력이 절감된다.
  2. 인간의 능력으로 연산 불가능한 형상의 프로그램도 쉽게 처리 할 수 있다.
  3. NC 데이터의 오류를 확인하기가 어려워 신뢰성이 높지 않다.
  4. NC 데이터작성에 관련된 여러 가지 계산을 동시에 할 수 있다.
(정답률: 78%)
  • CAD/CAM 자동프로그래밍은 컴퓨터를 통해 NC 데이터를 생성하므로, 수작업보다 데이터 작성 시간이 단축되고 복잡한 형상 처리와 동시 계산이 가능하며, 시뮬레이션을 통해 오류를 사전에 검증할 수 있어 신뢰성이 매우 높습니다.

    오답 노트
    NC 데이터의 오류를 확인하기가 어려워 신뢰성이 높지 않다: 자동프로그래밍은 검증 과정을 통해 신뢰성을 높이는 것이 핵심 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기하학적 형상 모델링에서 B-splinge 곡선의 성질 중 곡선상에 있는 몇 개의 점을 알고 있을 때 그에 따른 B-spline곡선의 꼭지점을 쉽게 알 수 있는데 이를 무엇이라 하는가?

  1. 연속성
  2. 역변환
  3. 지역유일성
  4. 형상직관
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 시리얼 테이터(serial data)의 구성요소에 해당하지 않는 것은?

  1. 스타트 비트(start bit)
  2. 크리에이트 비트9create bit)
  3. 스톱 비트(stop bit)
  4. 데이터 비트(data bit)
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음은 좌표값이 (3, 2.5)인 점을 동차 좌표(homogeneous coordinate)로 표현한 것이다. 이 중에서 점의 좌표가 다른 것 하나를 고르면?

  1. (6, 5, 2)
  2. (1.5, 1.25, 0.5)
  3. (9, 7.2, 3)
  4. (12, 10, 4)
(정답률: 42%)
  • 동차 좌표 $(x, y, w)$에서 실제 좌표 $(X, Y)$는 각 성분을 $w$로 나눈 값과 같습니다. 주어진 점 $(3, 2.5)$와 일치하는지 확인합니다.
    ① $\frac{6}{2}=3, \frac{5}{2}=2.5$ (일치)
    ② $\frac{1.5}{0.5}=3, \frac{1.25}{0.5}=2.5$ (일치)
    ③ $\frac{9}{3}=3, \frac{7.2}{3}=2.4$ (불일치)
    ④ $\frac{12}{4}=3, \frac{10}{4}=2.5$ (일치)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 임의의 3차원 입체형상을 그보다 작은 정육면체 등과 같이 기본적인 입체요소의 집합으로 잘게 분할, 근사한 형상으로 대체하여 표현하는 기법은?

  1. CSG 모델링
  2. B-Rep 모델링
  3. Decomposition 모델링
  4. Sweeping 모델링
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 CAD상에서 기본 도형 처리 방법에 대한 설명 중 틀린 것은?

  1. 직선의 정의는 2점을 지정하는 방법과 한 점으로부터 거리와 각도를 지정하는 방법 등이 있다.
  2. 원호의 정의는 임의의 3점을 지나는 원호, 시작점, 중심점, 끝점에 의한 원호 등이 있다.
  3. 원의 경우는 중심과 반경을 지정하는 방법이 있다.
  4. 점의 정의에서 존재하는 요소의 끝점, 중앙점 및 중심점은 사용되지 않는다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 래스터 주사 디스플레이의 경우 직선이 계단형(stair-stepped)으로 보이는 현상을 나타내는 용어는?

  1. 애일리애싱(aliasing) 효과
  2. 랩어라운드(wrap-around) 효과
  3. 커리그래픽(calligraphic) 효과
  4. 래스터(raster) 효과
(정답률: 28%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 자유곡면의 CNC가공을 위하여 고려하여야 할 것이 아닌 것은?

  1. 공구간섭 방지
  2. 황삭계획 및 허용공차 지정
  3. 가공경로 계획
  4. 자재 수급 계획
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 와이어 모델링(wire modelling)의 특징과 관계가 적은 것은?

  1. 3면 투시도의 작성이 불가능하다.
  2. 숨은선(은선) 제거가 불가능하다.
  3. 단면도 작성이 불가능하다.
  4. 모델의 생성이 용이하다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 2차원에서 주어진 물체를 y=x의 식을 갖는 직선에 대하여 반사변화(reflection)을 수행하는데 적용되는 변환행렬[Tref]는?

(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 화면에 그려진 솔리드 모델의 음영효과(shading)를 결정하는 주된 요소는?

  1. 모델의 크기
  2. 평행광선의 경우, 모델과 조명과의 거리
  3. 화면의 배경 색
  4. 모델의 표면을 구성하는 면의 수직 벡터
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계제도 및 CNC공작법

61. 다음은 제3각법에 대한 설명이다. 틀린 것은?

  1. 눈→투상→물체의 순으로 나타난다.
  2. 좌측면도는 정면도의 좌측에 그린다.
  3. 저면도는 우측면도의 위에 그린다.
  4. 평면도는 정면도의 위에 그린다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 래핑 다듬질 면에 가공에 의한 커터의 줄 무늬가 여러 방향으로 교차 또는 무 방향일 때 줄무늬 방향 기호는?

  1. R
  2. C
  3. X
  4. M
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 가상선을 사용하는 경우가 아닌 것은?

  1. 물품의 일부를 파단한 곳을 표시하는 선
  2. 인접부분을 참고로 표시하는 선
  3. 도시된 물체의 앞면을 표시하는 선
  4. 이동하는 부분의 이동 위치를 표시하는 선
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 기계 구조용 탄소 강재의 KS 재료 기호는?

  1. SS 41
  2. SCr 410
  3. SM 40C
  4. SCS 55
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 기하공차 도시방법에서 최대실체공차를 적용하는 공차값 뒤에 기입하는 기호는?

(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 보기와 같은 입체도의 제3각 투상도로 가장 적합한 것은?

(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보기 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 것은?

(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 관용 테이퍼 암나사를 나타내는 나사기호는?

  1. R
  2. RC
  3. RP
  4. RF
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 도면에서 두 종류 이상의 선이 같은 장소에서 겹치게 될 경우 선의 우선 순위가 높은 것부터 순서대로 되어있는 것은?

  1. 외형선 → 숨은선 → 절단선 → 중심선
  2. 외형선 → 절단선 → 숨은선 → 중심선
  3. 외형선 → 중심선 → 숨은선 → 절단선
  4. 절단선 → 중심선 → 숨은선 → 외형선
(정답률: 73%)
  • 도면에서 여러 종류의 선이 겹칠 때는 중요도에 따라 우선순위를 정합니다. 가장 명확한 형상을 나타내는 외형선이 가장 높으며, 그 다음으로 숨은선, 절단선, 중심선 순으로 적용합니다.
    따라서 우선순위는 외형선 → 숨은선 → 절단선 → 중심선 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 경사면에 평행한 투상면을 설치하고 이것에 필요한 부분을 투상하면 물체의 실제 모양이 나타내는 투상법은?

  1. 경투상도
  2. 등각투상도
  3. 사투상도
  4. 보조투상도
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 인서트 바이트에서 다음 4번의 “M”이 나타내는 내용은? (단, ISO인서트 규격)

  1. 인선반경 구분
  2. 인서트 형상
  3. 여유각
  4. 절삭날 길이
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. CNC선반의 지령 중 어드레스 F의 단위가 다른 것은?

  1. G32_ F _ ;
  2. G76_ F _ ;
  3. G92_ F _ ;
  4. G98_ F _ ;
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

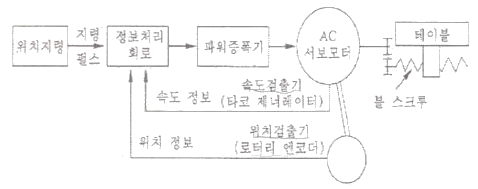

73. 그림과 같이 서보 모터의 축 또는 볼스크루의 회전 각도로 위치를 검출하여 피드백(Feed back)을 하는 CNC 공작기계의 제어 방식은?

  1. 개방회로 방식(Open loop system)
  2. 반폐쇄회로 방식(Semi-closed loop system)
  3. 폐쇄회로 방식(Closed loop system)
  4. 하이브리드회로 방식(Hybrid servo system)
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 머시닝센터 준비기능 중 연속유효 지령(modal G code)이 아닌 것은?

  1. G01
  2. G03
  3. G00
  4. G04
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 ㉠에서 ㉡까지의 원호보간 프로그램으로 틀린 것은?

  1. G03 X40, Z0, R20, F0.25 ;
  2. G03 X40, Z0, K-20, F0.25 ;
  3. G03 X40, Z0, I20, F0.25 ;
  4. G03 X40, Z0, I0, K-20, F0.25 ;
(정답률: 53%)
  • 제시된 이미지 에서 원호의 중심은 시작점으로부터 Z축 방향으로 $20$만큼 떨어져 있습니다. 원호보간에서 중심 좌표를 지정할 때 $I$는 X축 방향 증분량, $K$는 Z축 방향 증분량을 의미합니다. 중심이 Z축 방향으로 $-20$ 위치에 있으므로 $K-20$ 또는 $R20$을 사용해야 하며, $I20$은 중심이 X축 방향으로 이동했다는 의미이므로 틀린 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. PTP(Point To Point)제어라고도 하며, 드릴링 작업이나 스폿(spot) 용접기 등에 사용되는 절삭제어 방식은?

  1. 윤곽절삭제어
  2. 직선절삭제어
  3. 위치결정제어
  4. 곡선절삭제어
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. CNC프로그램을 간단히 할 목적으로 보조 프로그램(sub program)이 사용된다. 다음 중 보조프로그램에 관한 설명 중 틀린 것은?

  1. 주프로그램에서 M98로 호출한다.
  2. M99로 보조 프로그램을 종료하고 주프로그램으로 복귀한다.
  3. 보조 프로그램에서 다시 보조 프로그램을 호출할 수 없다.
  4. 주프로그램에 사용하는 어떠한 명령도 사용할 수 있다.
(정답률: 61%)
  • 보조 프로그램은 효율적인 프로그래밍을 위해 사용되며, 보조 프로그램 내에서 또 다른 보조 프로그램을 호출하는 중첩 호출이 가능합니다.

    오답 노트
    주프로그램에서 M98로 호출하고 M99로 복귀하며, 주프로그램의 모든 명령어를 사용할 수 있는 점은 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. CNC공작기계에서 위치결정 이동시 가장 주의해야 하는 사고 위험은?

  1. 사용공구의 열변형
  2. 공구와 공작물의 충돌
  3. 가공부위의 오버텃
  4. 공작물의 진동
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 CNC프로그램의 어드레스(address)와 그 기능이 잘못 연결된 것은?

  1. 준비기능 – G
  2. 이송기능 – F
  3. 주축기능 – S
  4. 휴지(dwell) - M
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CNC 프로그램의 구성에서 보조기능에 해당 되지 않는 내용은?

  1. 프로그램 시작지령
  2. 절삭유 공급 여부
  3. 주축회전 방향 결정
  4. 보조프로그램 호출 및 주프로그램으로 복귀
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
