승강기기사 필기 기출문제복원 (2020-08-22)

승강기기사 2020-08-22 필기 기출문제 해설

이 페이지는 승강기기사 2020-08-22 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2020-08-22 기출문제)

목록

1과목: 승강기 개론

1. 초고층 빌딩 등에서 중간의 승계층까지 직행 왕복운전 하여 대량수송을 목적으로 하는 엘리베이터는?

  1. 셔틀 엘리베이터
  2. 역사용 엘리베이터
  3. 더블데크 엘리베이터
  4. 보도교용 엘리베이터
(정답률: 75%)
  • 초고층 빌딩에서 건물 중간층을 몇 개의 존으로 나누어 출입구 층에서 해당 존까지 직행 왕복 운전함으로써 대량 수송을 가능하게 하는 방식은 셔틀 엘리베이터입니다.

    오답 노트
    더블데크 엘리베이터: 탑승칸 두 대를 연결해 동시에 움직이는 2층 구조의 엘리베이터
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 레일을 죄는 힘이 처음에는 약하게 작용하고 하강함에 따라 점점 강해지다가 얼마 후 일정한 값에 도달하는 추락방지안전장치(비상정지장치) 방식은?

  1. 즉시 작동형
  2. 플렉시블 웨지 클램프(F.W.C)형
  3. 플렉시블 가이드 클램프(F.G.C)형
  4. 슬랙 로프 세이프티(slack rope safety)형
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 무빙워크의 경사도는 최대 몇 도 이하이어야 하는가?

  1. 6°
  2. 8°
  3. 10°
  4. 12°
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전기식 엘리베이터의 매다는 장치(현수장치)에 대한 설명으로 틀린 것은?

  1. 매다는 장치는 독립적이어야 한다.
  2. 체인의 인장강도 및 특성 등이 KS B 1407에 적합해야 한다.
  3. 로프 또는 체인 등의 가닥수는 반드시 3가닥 이상이어야 한다.
  4. 카와 균형추 또는 평형추는 매다는 장치에 의해 매달려야 한다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 유압파워 유니트에서 실린더로 통하는 압력배관 도중에 설치되는 수동밸브로서 이것을 닫으면 실린더의 기름이 파워유니트로 역류하는 것을 방지하는 것으로 유압장치의 보수, 점검 또는 수리 등을 할 때 사용되는 밸브는?

  1. 체크밸브
  2. 사이렌서
  3. 안전밸브
  4. 스톱밸브
(정답률: 77%)
  • 스톱밸브는 보수나 점검 시 수동으로 조작하여 유체의 흐름을 완전히 차단함으로써 기름의 역류를 방지하는 밸브입니다.

    오답 노트
    체크밸브: 수동 조작이 아닌 자동 방향 제어 밸브
    사이렌서: 진동 및 소음 방지 장치
    안전밸브: 설정 압력 초과 시 유체를 배출하여 압력을 제한
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 주차구획에 자동차를 들어가도록 한 후 그 주차구획을 수직으로 순환이동하여 자동차를 주차하도록 설계한 주차장치로 평균 입·출고 시간이 가장 빠른 입체주차설비 방식은?

  1. 승강기식
  2. 다단방식
  3. 수직순환식
  4. 평면왕복식
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유압식 엘리베이터의 경우 실린더 및 램은 전부하 압력의 2.3배의 압력에서 발생되는 힘의 조건하에서 내력 Rp0.2에서 몇 이상의 안전율이 보장되는 방법으로 설계되어야 하는가?

  1. 1.2
  2. 1.5
  3. 1.7
  4. 2.0
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 엘리베이터의 카 벽으로 사용할 수 있는 유리는?

  1. 망유리
  2. 강화유리
  3. 복층유리
  4. 접합유리
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 카 내부의 하중이 적재하중을 초과하면 경보가 울리고 출입문의 닫힘을 자동적으로 제지하여 엘리베이터가 움직이지 않게 하는 장치는?

  1. 정지 스위치
  2. 과부하 감지 장치
  3. 역결상 검출 장치
  4. 파이널 리밋 스위치
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 엘리베이터의 위치별 전기조명의 조도 기준으로 틀린 것은?

  1. 기계실 작업공간의 바닥 면 : 200 lx 이상
  2. 기계실 작업공간 간 이동 공간의 바닥 면 : 50 lx 이상
  3. 카 지붕에서 수직 위로 1m 떨어진 곳 : 50 lx 이상
  4. 피트 바닥에서 수직 위로 1m 떨어진 곳 : 100 lx 이상
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 장애인용 엘리베이터에서 스위치 수가 많아 1.2m 이내에 설치가 곤란할 경우에는 최대 몇 m 이하까지 완화할 수 있는가?

  1. 1.3
  2. 1.4
  3. 1.5
  4. 1.6
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 로프와 시브(sheave)의 미끄러짐에 대한 설명으로 옳은 것은?

  1. 로프가 감기는 각도가 클수록 미끄러지기 쉽다.
  2. 카의 감속도와 가속도가 작을수록 미끄러지기 쉽다.
  3. 로프와 시브의 마찰계수가 클수록 미끄러지기 쉽다.
  4. 카측과 균형추측의 로프에 걸리는 중량비가 클수록 미끄러지기 쉽다.
(정답률: 72%)
  • 로프와 시브 사이의 미끄러짐은 양측의 장력 차이가 클수록 발생하기 쉽습니다. 따라서 카측과 균형추측의 로프에 걸리는 중량비가 클수록 미끄러지기 쉽습니다.

    오답 노트
    로프가 감기는 각도가 클수록, 카의 감속도와 가속도가 작을수록, 마찰계수가 클수록 미끄러지기는 더 어려워집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터용 주행안내(가이드) 레일에 대한 설명으로 틀린 것은?

  1. 레일의 표준길이는 5m 이다.
  2. 균형추측 레일에는 강판을 성형한 레일을 사용할 수 있다.
  3. 레일 규격의 호칭은 가공 완료된 1m당의 중량을 표시한 것이다.
  4. 추락방지안전장치(비상정지장치)가 작동하는 곳에는 정밀가공한 T자형 레일이 사용된다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 사람이 출입할 수 없도록 정격하중이 300kg 이하이고, 정격속도가 1m/s 이하인 엘리베이터는?

  1. 수평보행기
  2. 화물용 엘리베이터
  3. 침대용 엘리베이터
  4. 소형화물용 엘리베이터
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 에너지 분산형 완충기는 카에 정격하중을 싣고 정격속도의 115%의 속도로 자유 낙하하여 완충기에 충돌할 때, 평균 감속도가 최대 얼마 이하이어야 하는가?

  1. 0.8 gn
  2. 1.0 gn
  3. 1.5 gn
  4. 2.5 gn
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 유압식 엘리베이터에서 미리 설정된 방향으로 설정치를 초과한 상태로 과도하게 유체의 흐름이 증가하여 밸브를 통과하는 압력이 떨어지는 경우 자동으로 차단하도록 설계된 밸브는?

  1. 스톱밸브
  2. 압력밸브
  3. 안전밸브
  4. 럽처밸브
(정답률: 66%)
  • 럽처밸브는 설정된 방향으로 유체의 흐름이 과도하게 증가하여 압력이 떨어질 때 이를 감지해 자동으로 유로를 차단하는 안전장치입니다.

    오답 노트
    스톱밸브: 점검 및 수리 시 사용하는 양방향 수동밸브
    압력밸브(릴리프 밸브): 설정값 이상의 압력이 발생하면 유체를 배출하여 압력을 제한함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 완충기의 보기 쉬운 곳에 쉽게 지워지지 않는 방법으로 표시되어야 하는 내용이 아닌 것은?

  1. 제조·수입일자
  2. 완충기의 형식
  3. 부품안전인증표시
  4. 부품안전인증번호
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 교류 엘리베이터의 제어방식은?

  1. 일그너 제어
  2. 워드레오나드 제어
  3. 정지레오나드 제어
  4. 가변전압가변주파수 제어
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 엘리베이터의 VVVF 인버터 제어에 주로 사용되는 제어방식은?

  1. PAM
  2. PWM
  3. PSM
  4. PTM
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 에스컬레이터의 특징에 대한 설명으로 틀린 것은?

  1. 대기시간 없이 연속적으로 수송이 가능하다.
  2. 백화점과 대형마트 등 설치 장소에 따라 구매 의욕을 높일 수 있다.
  3. 건축상으로 점유 면적이 크고 기계실이 필요하며 건물에 걸리는 하중이 각층에 분산되어 있다.
  4. 전동기 기동 시에 흐르는 대전류에 의한 부하전류의 변화가 엘리베이터에 비하여 적어 전원 설비 부담이 적다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 기계대 강도 계산 시 기계대에 작용하는 하중에 포함되지 않는 것은?

  1. 로프 자중
  2. 권상기 자중
  3. 기계대 자중
  4. 균형추 자중
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 설계용 수평지진력의 작용점은 일반적인 경우에 기기의 어느 부분으로 산정하여 계산하는가?

  1. 기기의 중심
  2. 기기의 최고점
  3. 기기의 최저점
  4. 기기의 최선단
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 웜기어에서 웜의 회전수가 1800rpm, 웜의 줄수가 5, 웜 휠의 회전수가 360rpm일 때, 웜 휠의 잇수는?

  1. 10
  2. 25
  3. 50
  4. 100
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유압식 엘리베이터에서 실린더와 체크밸브 또는 하강밸브 사이의 가요성 호스는 전 부하 압력 및 파열 압력과 관련하여 안전율이 몇 이상이어야 하는가?

  1. 5
  2. 6
  3. 7
  4. 8
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 장애인용 엘리베이터의 호출버튼·조작반 등 승강기의 안팎에 설치되는 모든 스위치의 높이는 바닥면으로부터 어느 위치에 설치되어야 하는가?

  1. 0.8m 이상 1.0m 이하
  2. 0.8m 이상 1.2m 이하
  3. 1.0m 이상 1.2m 이하
  4. 1.2m 이상 1.5m 이하
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 엘리베이터용 도어머신의 요구사항이 아닌 것은?

  1. 작동이 원활하고 소음이 발생하지 않을 것
  2. 카 상부에 설치하기 위하여 소형 경량일 것
  3. 가장 중요한 부품이므로 고가의 재질을 사용하고 단가가 높을 것
  4. 동작회수가 엘리베이터의 기동회수의 2배가 되므로 보수가 용이할 것
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 동력전원설비 용량을 산정하는데 필요한 요소가 아닌 것은?

  1. 가속전류
  2. 감속전류
  3. 전압강하
  4. 주위온도
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전기자에 전류가 흐르면 그 전류에 대한 자속이 발생해 주자극의 자속에 영향을 미쳐 주자속이 감소하고, 전기자 중성점이 이동하는 현상은?

  1. 자속 반작용
  2. 전류 반작용
  3. 전기자 반작용
  4. 주자극 반작용
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 유압식 엘리베이터에서 유량제어밸브를 주회로에서 분기된 바이패스회로에 삽입하여 유량을 제어하는 회로는?

  1. 미터 인 회로
  2. 블리드 인 회로
  3. 미터 오프 회로
  4. 블리드 오프 회로
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 밀폐식 승강로에서 허용되는 개구부가 아닌 것은?

  1. 승강장문을 설치하기 위한 개구부
  2. 건물 내 급배수관 설치를 위한 개구부
  3. 화재 시 가스 및 연기의 배출을 위한 통풍구
  4. 승강로의 비상문 및 점검문을 설치하기 위한 개구부
(정답률: 74%)
  • 밀폐식 승강로는 안전과 운행 효율을 위해 승강기 운행 및 유지보수에 꼭 필요한 최소한의 개구부만 허용합니다.

    오답 노트
    건물 내 급배수관 설치를 위한 개구부: 승강로 외부의 별도 공간이나 통로에 설치해야 하며, 승강로 내부에 설치하는 것은 금지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 소선의 표면에 아연도금 처리한 것으로 녹이 쉽게 발생하지 않기 때문에 다습한 환경에 사용하는 와이어로프 종류는?

  1. A종
  2. B종
  3. E종
  4. G종
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 승용승강기의 설치기준에 따라 6층 이상 거실면적의 합계가 9000m2 인 전시장에 20인승 엘리베이터를 설치할대 최소 설치 대수는?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 61%)
  • 전시장 및 동·식물원의 경우 기본 1대에 3,000$m^2$를 설치하고, 이를 초과하는 2,000$m^2$이내마다 1대를 추가합니다.
    계산 결과 총 4대가 필요하지만, 16인승 이상의 엘리베이터는 2대를 1대로 인정하므로 20인승 엘리베이터를 설치할 경우 최종적으로 2대만 설치하면 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 엘리베이터가 다음과 같은 조건일 때, 무부하 및 전부하 시 각각의 트랙션비는 약 얼마인가?

  1. 무부하 : 1.46, 전부하 : 1.58
  2. 무부하 : 1.46, 전부하 : 1.60
  3. 무부하 : 1.60, 전부하 : 1.46
  4. 무부하 : 1.60, 전부하 : 1.58
(정답률: 54%)
  • 트랙션비는 로프 양단에 걸리는 하중의 비율을 의미하며, 무부하 시와 전부하 시의 하중 균형을 계산하여 산출합니다.
    먼저 기본 제원을 계산합니다.
    로프 총 중량: $0.6 \times 6 \times 90 = 324\text{kg}$
    균형추 중량: $2000 + (3000 \times 0.45) = 3350\text{kg}$
    보상체인 중량: $324 \times 0.9 = 291.6\text{kg}$

    무부하 시 트랙션비 (빈 카가 최상층에 있을 때):
    ① [기본 공식] $\text{Traction Ratio} = \frac{\text{Counterweight} + \text{Chain}}{\text{Car} + \text{Rope}}$
    ② [숫자 대입] $\text{Traction Ratio} = \frac{3350 + 291.6}{2000 + 324}$
    ③ [최종 결과] $\text{Traction Ratio} = 1.60$

    전부하 시 트랙션비 (만원인 카가 최하층에 있을 때):
    ① [기본 공식] $\text{Traction Ratio} = \frac{\text{Car} + \text{Load} + \text{Rope}}{\text{Counterweight} + \text{Chain}}$
    ② [숫자 대입] $\text{Traction Ratio} = \frac{2000 + 3000 + 324}{3350 + 291.6}$
    ③ [최종 결과] $\text{Traction Ratio} = 1.46$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 엘리베이터가 출발층에서 출발한 후 서비스를 끝내고 다시 출발층으로 돌아오는 시간이 30초이고, 승객수는 10명일 때, 5분간 수송능력은 얼마인가?

  1. 50명
  2. 100명
  3. 150명
  4. 200명
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 승강장문 근처의 승강장에 있는 자연조명 또는 인공조명은 카 조명이 꺼지더라도 이용자가 엘리베이터에 탑승하기 위해 승강장문이 열릴 때 미리 앞을 볼 수 있도록 바닥에서 몇 lx 이상이어야 하는가?

  1. 5
  2. 50
  3. 100
  4. 150
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기계실 작업구역의 유효 높이는 몇 m 이상이어야 하는가?

  1. 1.2
  2. 1.8
  3. 2.1
  4. 3
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같이 기어 A, B가 맞물려 있을 때, 수식이 틀린 것은? (단, D1, D2는 피치원 지름, N1, N2는 회전수, V1, V2는 원주 속도, Z1, Z2는 잇수, L은 중심거리이다.)

  1. N2D2 = N1D1
  4. D1 ＜ D2 이면 V1 ＜ V2 이다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 60Hz, 6극 유도전동기의 슬립이 3% 이다. 이 전동기의 회전속도는 몇 rpm 인가?

  1. 1064
  2. 1164
  3. 1264
  4. 1364
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 피트 바닥은 전 부하 상태의 카가 완충기에 작용하였을 때 카 완충기 지지대 아래에 부과되는 정하중의 몇 배를 지지할 수 있어야 하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 카 천장에 비상구출문이 설치된 경우, 유효 개구부의 크기는 몇 이상이어야 하는가?

  1. 0.2m×0.3m 이상
  2. 0.3m×0.3m 이상
  3. 0.3m×0.4m 이상
  4. 0.4m×0.5m 이상
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 다음 그림과 같은 타원형 단면을 갖는 봉이 인장하중(P)을 받을 때, 작용하는 인장응력은?

  1. πab2/4P
  2. 4P/πab2
  3. πab/4P
  4. 4P/πab
(정답률: 54%)
  • 인장응력은 하중을 단면적으로 나눈 값으로 계산합니다. 타원형 단면의 넓이 공식을 적용하여 응력을 구합니다.
    ① [기본 공식] $\sigma = \frac{P}{A} = \frac{P}{\pi \times \frac{a}{2} \times \frac{b}{2}}$
    ② [숫자 대입] $\sigma = \frac{P}{\frac{\pi ab}{4}}$
    ③ [최종 결과] $\sigma = \frac{4P}{\pi ab}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 두 기어가 맞물려 돌 때 잇수가 너무 적거나 잇수차가 현저히 클 때, 한쪽 기어의 이뿌리를 간섭하여 회전을 방해하는 현상을 방지하기 위한 방법으로 틀린 것은?

  1. 압력각을 작게 한다.
  2. 전위기어를 사용한다.
  3. 이끝을 둥글게 가공한다.
  4. 이의 높이를 줄인다.
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 디퓨저(diffuser) 펌프, 벌류트(volute) 펌프가 포함되는 펌프 종류는?

  1. 원심 펌프
  2. 왕복식 펌프
  3. 축류 펌프
  4. 회전 펌프
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비틀림 모멘트를 받는 원형 단면축에 발생되는 최대전단응력에 관한 설명으로 옳은 것은?

  1. 축 지름이 증가하면 최대전단응력은 감소한다.
  2. 극단면계수가 감소하면 최대전단응력은 감소한다.
  3. 가해지는 토크가 증가하면 최대전단응력은 감소한다.
  4. 단면의 극관성 모멘트가 증가하면 최대전단응력은 증가한다.
(정답률: 37%)
  • 비틀림 모멘트를 받는 원형 축의 최대전단응력 공식은 다음과 같습니다.
    $$\tau_{max} = \frac{T}{Z_p}$$
    여기서 $T$는 토크, $Z_p$는 극단면계수이며, 극단면계수는 축 지름의 3제곱에 비례합니다. 따라서 축 지름이 증가하면 극단면계수가 커지게 되어 최대전단응력은 감소하게 됩니다.

    오답 노트
    극단면계수 감소: 응력 증가
    토크 증가: 응력 증가
    극관성 모멘트 증가: 응력 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 마이크로미터로 측정할 수 없는 것은?

  1. 실린더 내경
  2. 축의 편심량
  3. 피스톤의 외경
  4. 디스크 브레이크의 니스크 두께
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 바이스, 잭, 프레스 등과 같이 힘을 전달하거나 부품을 이동하는 기구용에 적절하지 않은 나사는?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 관용 나사
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 피복아크 용접에서 언더 컷(under cut)이 가장 많이 나타나는 용접 조건은?

  1. 저전압, 용접속도가 느릴 때
  2. 전류 부족, 용접속도가 느릴 때
  3. 용접속도가 빠를 때, 전류 과대
  4. 용접속도가 느릴 때, 전류 과대
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같이 중앙에 집중 하중을 받고 있는 단순 지지보의 최대 굽힘응력은 몇 kPa 인가? (단, 보의 폭은 3cm이고, 높이가 5cm 인 직사각형 단면이다.)

  1. 4
  2. 8
  3. 4000
  4. 8000
(정답률: 47%)
  • 단순 지지보의 중앙 집중 하중 조건에서 최대 굽힘모멘트를 구한 뒤, 단면 계수를 이용하여 최대 굽힘응력을 계산합니다.
    ① [기본 공식] $M = \frac{PL}{4}, \quad \sigma = \frac{M}{Z} = \frac{M}{\frac{bh^{2}}{6}}$
    ② [숫자 대입] $M = \frac{100 \times 2000}{4} = 50000, \quad \sigma = \frac{50000}{\frac{30 \times 50^{2}}{6}}$
    ③ [최종 결과] $\sigma = 4 \text{ MPa} = 4000 \text{ kPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 큰 회전력을 얻을 수 있고 양 방향 회전축에 120° 각도로 두 쌍을 설치하는 키는?

  1. 원뿔 키
  2. 새들 키
  3. 접선 키
  4. 드라이빙 키
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 금속을 가열하여 용해시킨 후 주형에 주입해 냉각 응고시켜 목적하는 제품을 만드는 것은?

  1. 주조
  2. 압연
  3. 제관
  4. 단조
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 원통 커플링에서 축 지름이 30mm이고, 원통이 축을 누르는 힘이 50N일 때 커플링이 전달할 수 있는 토크(N·mm)는? (단, 접촉부 마찰계수는 0.2 이다.)

  1. 471
  2. 587
  3. 785
  4. 942
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유압 제어 밸브의 종류에서 압력 제어 밸브가 아닌 것은?

  1. 릴리프 밸브
  2. 리듀싱 밸브
  3. 디셀러레이션 밸브
  4. 카운터 밸런스 밸브
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 450℃까지의 온도에서 비강도가 높고 내식성이 우수하여 항공기 엔진 주위의 부품재료로 사용되며 비중은 약 4.51 인 것은?

  1. Al
  2. Ni
  3. Zn
  4. Ti
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단조가공에 대한 설명으로 틀린 것은?

  1. 재료의 조직을 미세화 한다.
  2. 복잡한 구조의 소재가공에 적합하다.
  3. 가열한 상태에서 해머로 타격한다.
  4. 산화에 의한 스케일이 발생한다.
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 유압 작동유의 구비조건으로 옳은 것은?

  1. 압축성이어야 한다.
  2. 열을 방출하지 아니하여야 한다.
  3. 장시간 사용하여도 화학적으로 안정하여야 한다.
  4. 외부로부터 침입한 불순물을 침전 분리시키지 않아야 한다.
(정답률: 62%)
  • 유압 작동유는 시스템 내에서 에너지를 전달하므로, 장시간 사용해도 변질되지 않는 화학적 안정성이 필수적입니다.

    오답 노트
    압축성이어야 한다: 비압축성어야 전달 효율이 높음
    열을 방출하지 아니하여야 한다: 열 방출(냉각) 능력이 좋아야 함
    불순물을 침전 분리시키지 않아야 한다: 불순물을 분리·침전시켜 필터로 제거 가능해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 마찰부분이 많은 부품에 내마모성과 인성이 풍부한 강을 만들기 위한 열처리 방법에 속하지 않는 것은?

  1. 침탄법
  2. 화염 경화법
  3. 질화법
  4. 저주파 경화법
(정답률: 60%)
  • 표면 경화법은 부품의 겉면은 단단하게(내마모성), 내부(심부)는 질기게(인성) 만드는 방법입니다. 침탄법, 화염 경화법, 질화법은 대표적인 표면 경화법에 해당하지만, 저주파 경화법은 고주파 경화법의 오기로 보이며 일반적인 표면 경화 분류에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 코일 스프링에서 스프링 상수에 대한 설명으로 틀린 것은?

  1. 스프링 소재 지름의 4승에 비례한다.
  2. 스프링의 변형량에 비례한다.
  3. 코일 평균 지름의 3승에 반비례한다.
  4. 스프링 소재의 전단탄성계수에 비례한다.
(정답률: 45%)
  • 스프링 상수 $k$는 하중 $F$와 변형량 $\delta$의 비율($F = k\delta$)을 의미하며, 재료의 성질과 형상에 의해 결정되는 고유값입니다. 따라서 변형량에 비례하는 것이 아니라, 동일 하중에서 변형량과 반비례 관계를 가집니다.
    ① [기본 공식]
    $$k = \frac{G d^{4}}{8 n D^{3}}$$
    ($G$: 전단탄성계수, $d$: 소재 지름, $n$: 유효감김수, $D$: 코일 평균 지름)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 기계재료에서 중금속을 구분하는 기준은?

  1. 비중이 0.5 이상인 금속
  2. 비중이 1 이상인 금속
  3. 비중이 5 이상인 금속
  4. 비중이 10 이상인 금속
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 지름 24mm의 환봉에 인장하중이 작용할 경우 최대 허용인장하중(N)은 약 얼마인가? (단, 환봉의 인장강도는 45N/mm2 이고, 안전율은 8이다.)

  1. 2544
  2. 5089
  3. 8640
  4. 20357
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 구성인선(built-up edge)의 방지대책으로 적절한 것은?

  1. 절삭 속도를 느리게 하고 이송 속도를 빠르게 한다.
  2. 절삭 속도를 빠르게 하고 윤활성이 좋은 절삭유를 사용한다.
  3. 바이트의 윗면 경사각을 작게 하고 이송속도를 느리게 한다.
  4. 절삭 깊이를 깊게 하고 이송 속도를 빠르게 한다.
(정답률: 61%)
  • 구성인선을 방지하기 위해서는 절삭 저항을 줄이고 칩의 배출을 원활하게 해야 합니다. 따라서 절삭 속도를 빠르게 하고, 마찰을 줄이기 위해 윤활성이 좋은 절삭유를 사용하는 것이 적절합니다.

    오답 노트
    절삭 속도를 느리게 함: 구성인선 발생 가능성 증가
    윗면 경사각을 작게 함: 경사각이 클수록 구성인선 방지에 유리함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 3상 유도전동기의 출력이 10kW, 슬립이 4.8% 일 때의 2차 동손은 약 몇 kW 인가?

  1. 0.24
  2. 0.36
  3. 0.5
  4. 0.8
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 유도전동기에 인가되는 전압과 주파수의 비를 일정하게 제어하여 유도전동기의 속도를 정격속도 이하로 제어하는 방식은?

  1. CVCF 제어방식
  2. VVVF 제어방식
  3. 교류 궤환 제어방식
  4. 교류 2단 속도 제어방식
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전력(W)에 관한 설명으로 틀린 것은?

  1. 단위는 J/s 이다.
  2. 열량을 적분하면 전력이다.
  3. 단위 시간에 대한 전기 에너지 이다.
  4. 공률(일률)과 같은 단위를 갖는다.
(정답률: 59%)
  • 전력은 단위 시간당 소비되는 전기 에너지이며, 열량(에너지)을 시간으로 나눈 값(미분 개념)입니다. 따라서 열량을 적분하면 전력이 아니라 총 열량이 됩니다.

    오답 노트
    단위는 J/s 이다: 전력의 정의 $1\text{W} = 1\text{J/s}$이므로 옳음
    단위 시간에 대한 전기 에너지 이다: 전력의 정의이므로 옳음
    공률(일률)과 같은 단위를 갖는다: 전력은 전기적 일률이므로 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 입력 A, B, C에 따라 Y를 출력하는 다음의 회로는 무접점 논리회로 중 어떤 회로인가?

  1. OR 회로
  2. NOR 회로
  3. AND 회로
  4. NAND 회로
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 제어편차가 검출될 때 편차가 변화하는 속도에 비례하여 조작량을 가감하도록 하는 제어로써 오차가 커지는 것을 미연에 방지하는 제어동작은?

  1. ON/OFF 제어 동작
  2. 미분 제어 동작
  3. 적분 제어 동작
  4. 비례 제어 동작
(정답률: 52%)
  • 편차가 변화하는 속도, 즉 오차의 변화율에 비례하여 제어함으로써 오차가 커지는 것을 미리 방지하는 동작은 미분 제어 동작입니다.

    오답 노트
    ON/OFF 제어 동작: 정밀도가 낮은 2위치 동작
    적분 제어 동작: 오차의 누적값을 이용해 잔류편차를 제거하는 동작
    비례 제어 동작: 현재 오차의 크기에 비례하여 제어하는 동작
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 선간전압 200V의 3상 교류전원에 화물용 승강기를 접속하고 전력과 전류를 측정하였더니 2.77kW, 10A이었다. 이 화물용 승강기 모터의 역률은 약 얼마인가?

  1. 0.6
  2. 0.7
  3. 0.8
  4. 0.9
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 그림의 논리회로에서 A, B, C, D를 입력, Y를 출력이라 할 때 출력 식은?

  1. A+B+C+D
  2. (A+B)(C+D)
  3. AB+CD
  4. ABCD
(정답률: 45%)
  • 회로를 분석하면 $A, B$가 NAND 게이트를 통과하고 $C, D$가 NAND 게이트를 통과한 결과가 다시 최종 NAND 게이트로 입력되는 구조입니다.
    최종 출력 $Y = \overline{(\overline{AB}) \cdot (\overline{CD})}$이며, 드모르간의 법칙에 의해 $\overline{\overline{AB}} + \overline{\overline{CD}}$가 되어 $AB + CD$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

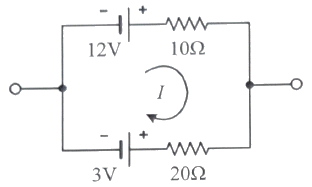

68. 그림과 같은 회로에 흐르는 전류 I(A)는?

  1. 0.3
  2. 0.6
  3. 0.9
  4. 1.2
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 환상 솔렌외드 철심에 200회의 코일을 감고 2A의 전류를 흘릴 때 발생하는 기자력은 몇 AT인가?

  1. 50
  2. 100
  3. 200
  4. 400
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. e(t)=200sinωt(V), 일 때 유효전력(W)은?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 43%)
  • 교류 회로에서 유효전력은 전압과 전류의 실효값과 위상차의 코사인 값(역률)을 곱하여 계산합니다.
    ① [기본 공식] $P = V_{rms} I_{rms} \cos(\theta_v - \theta_i)$ ② [숫자 대입] $$P = \frac{200}{\sqrt{2}} \times \frac{4}{\sqrt{2}} \times \cos(0 - (-\frac{\pi}{3}))$$ ③ [최종 결과] $$P = 200$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 전기자 철심을 규소 강판으로 성층하는 주된 이유는?

  1. 정류자면의 손상이 적다.
  2. 가공하기 쉽다.
  3. 철손을 적게 할 수 있다.
  4. 기계손을 적게 할 수 있다.
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 논리식 A+BC와 등가인 논리식은?

  1. AB+AC
  2. (A+B)(A+C)
  3. (A+B)C
  4. (A+C)B
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 RL 직렬회로에서 공급전압의 크기가 10V 일 때 |VR|=8V 이면 VL의 크기는 몇 V 인가?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같은 단위 피드백 제어시스템의 전달함수 C(s)/R(s)는?

(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

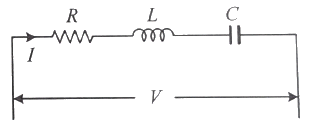

75. 그림과 같은 회로에서 전달함수 G(s)=I(s)/V(s)를 구하면?

  1. R + Ls + Cs
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 회전각을 전압으로 변환시키는데 사용되는 위치 변환기는?

  1. 속도계
  2. 증폭기
  3. 변조기
  4. 전위차계
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 10μF의 콘덴서에 200V의 전압을 인가하였을 때 콘덴서에 축적되는 전하량은 몇 C 인가?

  1. 2×10-3
  2. 2×10-4
  3. 2×10-5
  4. 2×10-6
(정답률: 41%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 승강기나 에스컬레이터 등의 옥내 전선의 절연저항을 측정하는데 가장 적당한 측정기기는?

  1. 메거
  2. 휘트스톤 브리지
  3. 켈빈 더블 브리지
  4. 코올라우시 브리지
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 폐루프 제이시스템의 구성에서 조절부와 조작부를 합쳐서 무엇이라고 하는가?

  1. 보상요소
  2. 제어요소
  3. 기준입력요소
  4. 귀환요소
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 그림의 신호흐름선도에서 전달함수 C(s)/R(s)는?

(정답률: 67%)
  • 신호흐름선도에서 전달함수는 전방경로 이득의 합을 1에서 루프 이득의 합을 뺀 값으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\frac{C(s)}{R(s)} = \frac{G}{1 - \sum L}$
    ② [숫자 대입] $\frac{C(s)}{R(s)} = \frac{1 \times 2 \times 4 \times 6}{1 - (2 \times 11 + 4 \times 8)}$
    ③ [최종 결과] $\frac{C(s)}{R(s)} = -\frac{48}{53}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
