승강기기사 필기 기출문제복원 (2018-09-15)

승강기기사 2018-09-15 필기 기출문제 해설

이 페이지는 승강기기사 2018-09-15 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기사
(2018-09-15 기출문제)

목록

1과목: 승강기 개론

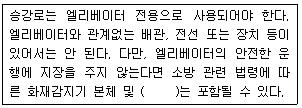

1. 다음 괄호 안의 내용으로 옳은 것은?

  1. 비상용 소화기
  2. 비상용 전화기
  3. 비상용 경보기
  4. 비상방송용 스피커
(정답률: 80%)
  • 승강로는 엘리베이터 전용으로 사용되어야 하며 원칙적으로 관계없는 배관이나 전선 등이 있어서는 안 됩니다. 다만, 소방 관련 법령에 따른 화재감지기 본체 및 비상방송용 스피커는 안전한 운행에 지장을 주지 않는다면 예외적으로 포함될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 승강장 문이 열려진 위치에서 모든 제약으로부터 해제가 되면 자동으로 닫히게 되는 장치는?

  1. 도어 록
  2. 도어 머신
  3. 도어 클로저
  4. 도어 스위치
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 에스컬레이터의 공칭속도가 0.65m/s일 때 정지거리의 범위로 옳은 것은?

  1. 0.20m에서 1.00m 사이
  2. 0.30m에서, 1.20m 사이
  3. 0.30m에서, 1.30m 사이
  4. 0.40m에서, 1.50m 사이
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 균형추의 주량을 정할 때 사용하는 오버밸런스(over balance)율이란 무엇인가?

  1. 카의 중량과 균형추 중량의 비율을 말한다.
  2. 카의 자체 중량과 적재하중의 비율을 말한다.
  3. 균형추의 무게와 전부하시의 카의 무게와의 비율을 말한다.
  4. 균형추의 총 중량을 정할 때 빈 카의 자중에 적재하중의 몇 %를 더 할 것인가를 나타내는 비율을 말한다.
(정답률: 78%)
  • 오버밸런스율이란 균형추의 총 중량을 결정할 때, 빈 카의 자중에 적재하중의 몇 %를 추가로 더할 것인지를 나타내는 비율을 의미합니다.
    균형추 중량은 다음과 같이 결정됩니다.
    $$W = W_{car} + (L \times F)$$
    여기서 $W_{car}$는 카 자체 중량, $L$은 정격하중, $F$는 오버밸런스율입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 필러형 29본선 6꼬임 중심섬유인 로프의 구성기호는?

  1. 6×F(29)
  2. 6×Fi(29)
  3. 6×Fi+29×F
  4. 6×F(Fil9+F10)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 승강기의 신호장치 중 홀랜턴(Hall Lantern)을 설치하는 경우는?

  1. 주택용 승강기의 1층에 설치
  2. 미관용으로 고급 승강기에 설치
  3. 비사용 승강기의 비상을 알리기 위해 설치
  4. 군 관리방식의 여러 대의 승강기를 운행할 때 인디게이터 대신 설치
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 로프 마모 및 파손상태 검사의 합격기준으로 옳은 것은?

  1. 소선의 파단이 균등하게 분포되어 있는 경우, 1구성 꼬임(스트랜드)의 1꼬임 피치내에서 파단 수 3 이하
  2. 소선의 파단이 균등하게 분포되어 있는 경우, 1구성 꼬임(스트랜드)의 1꼬임 피치내에서 파단 수 2 이하
  3. 소선에 녹이 심한 경우, 1구성 꼬임(스트랜드)의 1꼬임 피치 내에서 파단 수 3 이하
  4. 파단 소선의 단면적이 원래의 소선 단면적의 70% 이하로 되어 있는 경우, 1구성 꼬임(스트랜드)의 1꼬임 피치 내에서 파단 수 2 이하
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 로프식 엘리베이터용 구동방식으로 옳은 것은?

  1. 간접식
  2. 직접식
  3. 권동식
  4. 리니어모터식
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 2대 이상의 엘리베이터가 동일 승강로에 설치될 때 2대의 카의 측부에 비상구출문을 설치될 때 2대의 카의 측부에 비상구출문을 설치할 수 있다. 이와 같은 경우의 구조와 관계가 없는 것은?

  1. 문이 열려 있는 동안은 운전이 불가능하다.
  2. 이 문은 벽의 일부가 외부방향으로 열린다.
  3. 내부에서는 열쇠를 사용해야만 열 수 있다.
  4. 외부에서는 열쇠 없이도 비상구출문을 열 수 있다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 소형 엘리베이터의 정격속도는 몇 m/s 이하여야 하는가?

  1. 0.15
  2. 0.25
  3. 0.35
  4. 0.45
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 직접식 유압엘리베이터의 특징으로 볼 수 없는 것은?

  1. 실린더의 점검이 용이하다.
  2. 비상정지장치가 필요하지 않다.
  3. 승강로 소용면적 치수가 작고 구조가 간단하다.
  4. 실린더를 설치하기 위한 보호관을 지중에 설치하여야 한다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 유압회로의 하나인 미터인(meter-in) 회로에 대한 특징을 옳게 설명한 것은?

  1. 정확한 속도제어가 가능하고 효율이 좋다.
  2. 정확한 속도제어는 곤란하나 효율이 좋다.
  3. 정확한 속도제어도 곤란하고 효율도 나쁘다.
  4. 정확한 속도제어가 가능하나 효율이 비교적 나쁘다.
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 엘리베이터용 도어 안정장치에 해당되는 것은?

  1. 세이프티 슈
  2. 역결상 검출장치
  3. 과부하 감지장치
  4. 록다운 정지장치
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 소선강도에 의한 와이어로프의 설명 중 옳은 것은?

  1. E종은 150kgf/mm2급 강도의 소선으로 구성된 로프이다.
  2. B종은 강도와 경도가 E종보다 더욱 높아 엘리베이터용으로 사용된다.
  3. G종은 소선의 표면에 아연도금한 로프로 다습환경의 장소에 사용된다.
  4. A종은 일반 와이어로프와 비교하여 탄소량을 작게 하고 경도를 낮춘 것으로 135kgf/mm2급이다.
(정답률: 84%)
  • G종 와이어로프는 소선 표면에 아연도금을 하여 부식 방지 효과가 뛰어나므로 다습한 환경의 장소에 적합합니다.

    오답 노트
    E종: 표준인장강도 $135\text{kgf/mm}^2$의 비도금 로프
    B종: 표준인장강도 $180\text{kgf/mm}^2$의 로프
    A종: 표준인장강도 $165\text{kgf/mm}^2$의 로프
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 과부하감지장치가 작동할 때의 사항으로 틀린 것은?

  1. 경보가 울려야 한다.
  2. 출입문의 닫힘을 자동적으로 제지하여야 한다.
  3. 주행 중에도 과부하가 감지되면 경보가 울려야 한다.
  4. 초과 하중이 해소되기까지 카는 움직이지 않아야 한다.
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. VVVF 제어에서 인버터 제어방식을 나타내는 시스템은?

  1. 교류궤환 전압제어
  2. 사이리스터 전압제어
  3. PWM(Pulse Width Moduation)
  4. PAM(Pulse Amplitude Modulation)
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 엘리베이터를 동력 매체별로 분류할 때 나사의 홈 기둥을 따라 케이지가 상하로 움직이도록 한 것으로서 유체 사용을 피하고자 하는 경우에 이용되는 엘리베이터는?

  1. 로프식
  2. 스크류식
  3. 플랜저식
  4. 랙피니온식
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 동력전원이 끊어졌을 때 즉시 작동하여 에스컬레이터를 정지시키는 장치는?

  1. 조속기장치
  2. 머신브레이크
  3. 구동체인 안전장치
  4. 전자-기계 브레이크
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 균형추 방식의 엘리베이터에 대한 설명 중 옳은 것은?

  1. 유압식엘립이터에 비하여 승강로 면적을 작게 할 수 있다.
  2. 균형추에 의하여 균형을 잡으므로 키가 미끄러질 염려는 없다.
  3. 동일한 용량과 속도인 경우 권동식에 비하여 구동 전동기의 출력용량을 줄일 수 있다.
  4. 무거운 균형추를 사용하므로 균형추를 사용하지 않는 경우보다 큰 출력의 전동기가 필요하다.
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 카 비상정지장치가 작동될 때, 부하가 없거나 부하가 균일하게 분포된 카의 바닥은 정상적인 위치에서 몇 %를 초과하여 기울어지지 않아야 하는가?

  1. 3
  2. 5
  3. 10
  4. 20
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 승강기 설계

21. 웜 기어와 헬리컬기어 감속기의 특성을 비교한 설명으로 틀린 것은?

  1. 웜 기어가 헬리컬기어에 비해 소음이 작다.
  2. 웜기어가 헬리컬기어에 비해 효율이 낮다.
  3. 웜 기어가 헬리컬기어에 비해 역구동이 쉽다.
  4. 웜 기어가 헬리컬기어에 비해 저속용으로 사용한다.
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 적재하중이 550kg, 카자중이 700kg이고, 단면적, 단면계수 224.6cm3인 SS-400을 1본 사용할 때 1:1 로핑인 경우 상부체대의 응력은 약 몇 kg/cm2인가? (단, 상부체대의 길이는 160cm이다.)

  1. 55.7
  2. 111.3
  3. 222.6
  4. 445.2
(정답률: 57%)
  • 상부체대의 응력은 굽힘모멘트를 단면계수로 나누어 산출하며, 1:1 로핑 시 집중하중을 받는 단순보의 모멘트 공식을 적용합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{PL}{4Z}$
    ② [숫자 대입] $\sigma = \frac{(550 + 700) \times 160}{4 \times 224.6}$
    ③ [최종 결과] $\sigma = 222.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 정격속도 90m/min인 엘리베이터의 에너지분사형 완충기에 필요한 최소행정거리는 약 몇 mm인가?

  1. 120
  2. 152
  3. 207
  4. 270
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 로프식 엘리베이터의 기계식 출입문의 폭과 높이로서 적당한 것은?

  1. 폭 70cm 이상, 높이 1.6m 이상
  2. 폭 70cm 이상, 높이 1.8m 이상
  3. 폭 60cm 이상, 높이 1.6m 이상
  4. 폭 60cm 이상, 높이 1.8m 이상
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 엘리베이터 교통량 계산에서 필요한 기초자료에 해당되지 않는 것은?

  1. 층고
  2. 층별 용도
  3. 빌딩의 용도
  4. 기계실의 크기
(정답률: 78%)
  • 엘리베이터 교통량 계산은 빌딩의 용도, 층별 용도, 층고 등 이용자의 패턴과 이동 거리를 분석하는 것이 핵심입니다.
    기계실의 크기는 교통량 계산 결과에 따라 결정된 엘리베이터의 규모와 종류에 맞춰 나중에 설계되는 요소이므로 기초자료에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전부하 회전수가 1500rpm이고 출력이 15kw인 전동기의 전부하 토크는 약 몇 kg/m인가?

  1. 9.74
  2. 19.48
  3. 1948
  4. 9740
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 카측 스프링완충기의 스프링 직경이 150mm, 소선직경이 30mm 일때 전단응력은 약 몇 kg/cm2인가? (단, 카 자중은 1200kg, 정격자중은 1000kg으로 한다.)

  1. 31.2
  2. 62.3
  3. 3114
  4. 6225
(정답률: 23%)
  • 스프링의 전단응력은 하중과 스프링의 형상(직경, 소선직경)에 의해 결정됩니다.
    ① [기본 공식] $\tau = \frac{8 P D}{\pi d^3}$ (단, $P$는 하중, $D$는 스프링 평균 직경, $d$는 소선 직경)
    ② [숫자 대입] $\tau = \frac{8 \times (1200 + 1000) \times 15}{\pi \times 3^3}$
    ③ [최종 결과] $\tau = 6225$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림은 전력용 트랜지스터를 사용한 전력변환 회로의 일부이다. 회로의 설명 중 틀린 것은?

  1. 직류 압력을 교류 출력으로 바꾸어주는 인버터 회로이다.
  2. 트랜지스터 대신에 SCR을 사용하여도 오른쪽 파형을 얻을 수 있다.
  3. TR2와 TR3이 도통하면 부하에 ⓐ에서 ⓑ방향으로 전류가 흐른다.
  4. PWM(pluse width modulation)제어를 이용하여 출력주파수를 변화할 수 있다.
(정답률: 63%)
  • 제시된 회로는 직류 전원을 교류로 변환하는 인버터 회로입니다. 에서 $TR_2$와 $TR_3$가 동시에 도통되면, 전류는 전원의 $(+)$단자에서 $TR_2$를 거쳐 부하의 $\text{b}$ 지점에서 $\text{a}$ 지점 방향으로 흐르게 됩니다. 따라서 $\text{a}$에서 $\text{b}$ 방향으로 흐른다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 엘리베이터의 일반적인 관제운전에 속하지 않는 것은?

  1. 지진 시의 관제운전
  2. 화재 시의 관제운전
  3. 폭풍 시의 관제운전
  4. 정전 시의 관제운전
(정답률: 79%)
  • 엘리베이터의 관제운전은 비상 상황 발생 시 안전을 위해 특수하게 운행하는 모드입니다. 지진, 화재, 정전과 같은 재난 상황에 대한 관제운전은 표준적으로 정의되어 있으나, 폭풍은 엘리베이터 내부 운행에 직접적인 영향을 주는 일반적인 관제운전 항목에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 승강장문 잠금장치의 기능으로 틀린 것은?

  1. 잠금 부품이 5mm이상 물려지기 전에는 카가 출발하지 않아야 한다.
  2. 잠금 작용은 중력, 영구자석 또는 스프링에 의해 이루어지고 유지되어야 한다.
  3. 각 승강장문은 승강로 밖(승강장)에서 열쇠로 잠금이 해제되어야 한다.
  4. 잠금 부품은 문이 열리는 방향으로 300N의 힘을 가할 때 잠금 효력이 감소되지 않는 방법으로 물려야 한다.
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전기식 엘리베이터에서 카가 완전히 압축된 완충기 위에 있을 때 검사항목 중 틀린 내용은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 피트 바닥과 카의 가장 낮은 부품 사이의 수직거리는 0.3m 이상이어야 한다.
  2. 피트에는 0.5m×0.6m×1.0m 이상의 장방형 블록을 수용할 수 있는 충분한 공간이 있어야 한다.
  3. 피트에 고정된 가장 높은 부품과 카의 가장 낮은 부품 사이의 수직거리는 0.3m 이상이어야 한다.
  4. 피트 바닥과 카의 가장 낮은 부품 사이의 수직 거리는 에이프런 또는 수직 개폐식 카문과 인접한 벽사이의 수평거리가 0.15m이내인 경우에 최소 0.1m까지 감소될 수 있다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 엘리베이터의 수송능력을 계산할 때 일반적으로 몇 분간의 교통수요를 기준으로 하는가?

  1. 5분
  2. 10분
  3. 30분
  4. 60분
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 엘리베이터에서 발생될 수 있는 좌굴에 대한 설명 중 틀린 것은?

  1. 레일 브래킷의 간격이 넓은 쪽이 좌굴을 일으키기 쉽다.
  2. 카 또는 균형추의 총 중량이 큰 쪽이 좌굴을 일으키기 쉽다.
  3. 좌굴하중은 불균형한 큰 하중이 적재되었을 때 발생하는 힘이다.
  4. 즉시작동형 비상정지장치 쪽이 점차작동형 비상정지장치 쪽보다 좌굴을 일으키기 쉽다.
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같이 거리와 정지력 관계를 나타낼 수 있는 비상정지장치는?

  1. 로프이완비상정지장치(Slack rope safety gear)
  2. F.G.C형비상정지장치(Flexible guide clamp)
  3. F.W.C형비상정지장치(Flexible wedge clamp)
  4. 즉시작동형비상정지장치(Instantaneous safety gear)
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 엘리베이터의 승강로에 관하여 틀린 것은?

  1. 비상용엘리베이터의 승강로는 전층 단일구조 연결하여야 한다.
  2. 승강로는 적절하게 환기되어야 하며 기타용도의 환기실로도 사용될 수 있다.
  3. 2대 이상의 엘리베이터가 있는 승강로에는 서로 다른 엘리베이터의 움직이는 부품사이에 칸막이가 설치되어야 한다.
  4. 균형추 또는 평형추의 주행구간은 엘리베이터의 피트 바닥으로부터 0.3m 이하부터 2.0m 이상의 높이까지 연장된 견고한 칸막이로 보호되어야 한다.
(정답률: 70%)
  • 승강로는 엘리베이터의 안전한 운행을 위한 전용 공간이어야 하므로, 적절한 환기는 필요하지만 기타 용도의 환기실로 겸용하여 사용할 수 없습니다.

    오답 노트
    균형추 칸막이: 피트 바닥 $0.3\text{m}$이하부터 $2.0\text{m}$이상의 높이까지 설치하는 것이 규정에 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기어의 특징에 대한 설명으로 옳은 것은?

  1. 효율이 낮다.
  2. 감속비가 작다.
  3. 정밀도가 필요하다.
  4. 동력전달이 불확실하다.
(정답률: 62%)
  • 기어는 톱니바퀴의 맞물림을 통해 동력을 전달하므로 미끄럼이 없고 동력 전달이 확실하며, 큰 감속비를 얻을 수 있습니다. 다만, 정확한 맞물림과 원활한 작동을 위해 높은 정밀도가 요구됩니다.

    오답 노트
    효율이 낮다: 기어는 전달 효율이 매우 높음
    감속비가 작다: 큰 감속비를 얻기에 유리함
    동력전달이 불확실하다: 미끄럼이 없어 전달이 확실함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 선형 또는 비선형 특성을 갖는 에너지 축적형 완충기를 사용할 수 있는 전기식 엘리베이터의 정격속도는?

  1. 1.0m/s 이하
  2. 1.5m/s 이상
  3. 1.75m/s 이하
  4. 2.75m/s 이상
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 사이리스터를 사용하여 교류를 직류로 변환시켜 전동기에 공급하고 사이리스터의 점호각을 바꿈으로서 직류전압을 바꿔 직류 전동기의 회전수를 변경하는 승강기의 제어방식은?

  1. 워드레오나드방식
  2. 정지레오나드방식
  3. 교류궤환제러방식
  4. PWM인버터제어방식
(정답률: 62%)
  • 사이리스터(Thyristor)를 이용해 교류를 직류로 변환하고, 점호각 제어를 통해 직류 전압을 조절함으로써 전동기의 회전수를 제어하는 방식은 정지레오나드방식입니다. 이는 회전 변압기 없이 반도체 소자로 전압을 제어하는 정지형 제어 방식의 특징을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 엘리베이터의 정격하중 1500kg, 정격속도 180m/min, 엘리베이터의 종합효율 80%, 오버밸런스율이 50%인 경우 전동기의 출력은 약 몇 kW인가?

  1. 25.16
  2. 27.57
  3. 32.72
  4. 36.25
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 비상용 엘리베이터에 관한 사항으로 틀린 것은?

  1. 비상용 엘리베이터의 운행속도는 1m/s이상이어야 한다.
  2. 비상용 엘리베이터의 출입구 유효 폭은 800mm 이상이어야 한다.
  3. 비상용 엘리베이터의 크기는 630kg의 정격하중을 갖는 폭 1100mm, 깊이 1400mm이상 이어야 한다.
  4. 비상용 엘리베이터는 소방관이 조작하여 엘리베이터 문이 닫힌 이후부터 90초 이내에 가장 먼 층에 도착하여야 한다.
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 일반기계공학

41. 기어펌프의 모듈이 3, 잇수 16, 잇폭 18mm인 펌프가 1200r/min으로 회전하면 이론적인 송출량은 약 몇 L/min 인가?

  1. 39.0
  2. 19.5
  3. 9.75
  4. 4.87
(정답률: 35%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 드릴링 머신에서 너트나 볼트의 머리와 접촉하는 면을 평면으로 파는 작업은?

  1. 리밍
  2. 보링
  3. 태핑
  4. 스폿 페이싱
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 체인 전동장치의 특징으로 옳지 않은 것은?

  1. 소음이 적고 고속회전에 적합하다.
  2. 미끄럼이 없는 정확한 속도비가 얻어 진다.
  3. 큰 동력을 전달시킬 수 있고 전동 효율이 좋다.
  4. 체인 길이의 신축이 가능하고, 다축전도이 용이하다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 철강제품의 대표적인 표면처리 경화법이 아닌 것은?

  1. 침탄 경화법(cardburizing)
  2. 화염 경화법(flame hardening)
  3. 서브제로처리(sub-zero treatment)
  4. 고주파 경화법(induction hardening)
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 원형 단면의 도심축에 대한 단면 2차 모멘트(I) 식은? (단, d는 원형 단면의 지름이다.)

(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 원형 단면축이 비틀림 모멘트를 받을 때, 축에 생기는 최대전단응력에 관한 설명으로 옳은 것은?

  1. 극단면계수에 반비례한다.
  2. 극단면 2차 모멘트에 비례한다.
  3. 축의 지름이 증가하면 증가한다.
  4. 비틀림 모멘트가 증가하면 감소한다.
(정답률: 34%)
  • 원형 단면축의 최대전단응력은 비틀림 모멘트를 극단면계수로 나눈 값으로 정의되므로, 극단면계수에 반비례합니다.

    오답 노트
    극단면 2차 모멘트: 반비례 관계임
    축의 지름 증가: 극단면계수가 커지므로 응력은 감소함
    비틀림 모멘트 증가: 응력은 비례하여 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 특수주조법으로 금형 속에 용융금속을 고압, 고속으로 주입하여 주조하는 것으로 대량 생산에 적합하고 고정밀 제품에 사용하는 주조법은?

  1. 셸 몰드법
  2. 원심 주조법
  3. 다이 캐스팅법
  4. 인베스트먼트법
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 재료가 일정온도에서 일정하중을 장시간동안 받은 경우 서서히 변화하는 현상은?

  1. 피닝(peening)
  2. 크로마이징(chromizing)
  3. 어닐링(annealing)
  4. 크리프creep)
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보일러와 같이 안지름에 비하여 강판의 두께가 얇은 원통이 균일한 내압을 받고 있는 경우 원주방향 응력은 축방향 응력의 몇 배인가?

  1. 1/2
  2. 1/4
  3. 2
  4. 4
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 코일 스프링에서 코일의 평균지름을 D(mm), 소선의 지름을 d(mm)라고 할 때 스프링 지수를 바르게 표현한 것은?

  1. D/d
  2. d/D
  3. πD/d
  4. 2πd/D
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 구멍(축)의 허용한곗치수의 해석에서 다음과 같은 원리를 무엇이라고 하는가?

  1. 아베(Abbe)의 원리
  2. 자콥스(Jacobs)의 원리
  3. 테일러(Taylor)의 원리
  4. 브라운 샤프(Brown sharp)의 원리
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 합금 주철에 첨가하는 원소 중에서 흑연화를 방지하고 탄화물을 안정시켜주는 것으로 이 원소를 많이 넣게 될 경우 고온에서 내열성은 증가하나 절삭성이 어려워지는 것은?

  1. Ni
  2. Ti
  3. Mo
  4. Cr
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 나사의 크기를 나타내는 지름을 호칭 지름이라 하는데 무엇을 기준으로 하는가?

  1. 수나사의 골지름
  2. 수나사의 바깥지름
  3. 수나사의 유효지름
  4. 수나사의 평균지름
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 축의 지름은 d, 축 재료의 전단응력을 τ라 할 때, 비틀림 모멘트를 나타내는 식은?

(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 축에 홈을 파지 않고도 회전력을 전달시킬 수 있는 키는?

  1. 안장 키
  2. 반달 키
  3. 둥근 키
  4. 성크 키
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 용접법의 분유 중 압접(pressure welding)에 해당하는 것은?

  1. 스터드 용접
  2. 테르밋 용접
  3. 프로젝션 용접
  4. 피복 아크 용접
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공유압 밸브의 분류에서 방향제어밸브에 속하는 것은?

  1. 교축밸브
  2. 셔틀밸브
  3. 릴리프밸브
  4. 카운트밸러스밸브
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 단면적 450mm2, 길이 50mm의 연강봉에 39.5kN의 인장하중이 작용했을 때 늘어난 길이가 0.20mm 이었다면 발생한 인장응력은 약 몇 Mpa인가?

  1. 175.6
  2. 87.8
  3. 79.0
  4. 43.9
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 금속의 소성가공에서 냉간가공과 열간가공으로 구분하는 온도는?

  1. 불림 온도
  2. 풀림 온도
  3. 담금질 온도
  4. 재결정 온도
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 유압 작동유의 구비조건으로 옳지 않은 것은?

  1. 비압축성이어야 한다.
  2. 열을 방출시키지 않아야 한다.
  3. 녹이나 부식 발생 등이 방지되어야 한다.
  4. 장시간 사용하여도 화학적으로 안정적이어야 한다.
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 제어계의 분류에서 엘리베이터에 적용되는 제어방법은?

  1. 정치제어
  2. 추종제어
  3. 비율제어
  4. 프로그램제어
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 기계적 제어의 요소로서 변위를 공기압으로 변환하는 요소는?

  1. 벨로즈
  2. 피스톤
  3. 다이아프램
  4. 노즐 플래퍼
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 과도 응답의 소멸되는 정도를 나타내는 감쇠비(decay ratio)를 올바르게 나타낸 것은?>

  1. 제2 오버슈트/최대 오버슈트
  2. 제2 오버슈트/제3 오버슈트
  3. 제2 오버슈트/제2 오버슈트
  4. 최대 오버슈트/제2 오버슈트
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 비례동작에 의해 발생한 전류편차를 제거하기 위하여 적분동작을 첨가시킨 제어동작은?

  1. P동작
  2. I동작
  3. D동작
  4. PI동작
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 200V, 2kW 전열기에서 전열선의 길이를 1/2로 할 경우 소비전력(kW)은?

  1. 1
  2. 2
  3. 5
  4. 4
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전류의 측정 범위를 확대하기 위하여 사용되는 것은?

  1. 배율기
  2. 분류기
  3. 저항기
  4. 게기용변압기
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 권선형 유도전동기에 관한 설명으로 옳지 않은 것은?

  1. 기동저항기로 기동전류를 제한할 수 있다.
  2. 농형 유도전동기에 비해 구조가 복잡하다.
  3. 슬립링이 없기 때문에 불꽃의 염려가 없다.
  4. 회전자권선에 접속되어 있는 기동저항기로 손쉽게 속도조정을 할 수 있다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 100Ω의 저항 3개를 Y결선한 것을 Δ결선으로 환산했을 때 각 저항의 크기는 몇 Ω인가?

  1. 33
  2. 50
  3. 300
  4. 600
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 그림과 같이 트랜지스터를 사용하여 논리조사를 구성한 논리회로의 명칭은?

  1. OR회로
  2. AND회로
  3. NOR회로
  4. NAND회로
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

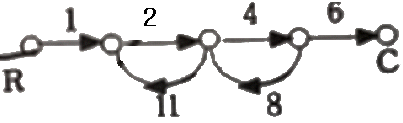

70. 그림의 선도에서 전달함수 C(s)/R(s)는?

  1. -8/9
  2. 4/5
  3. -48/53
  4. -105/77
(정답률: 65%)
  • 메이슨의 이득 공식(Mason's Gain Formula)을 사용하여 전달함수를 구합니다. 전방 경로 이득의 합을 $1 - (\text{루프 이득의 합})$으로 나누어 계산합니다.
    ① [기본 공식] $\frac{C(s)}{R(s)} = \frac{\sum P_k \Delta_k}{\Delta}$
    ② [숫자 대입] $\frac{C(s)}{R(s)} = \frac{1 \times 2 \times 4 \times 6}{1 - (4 \times 8 + 2 \times 11)}$
    ③ [최종 결과] $\frac{C(s)}{R(s)} = \frac{48}{1 - (32 + 22)} = \frac{48}{-53} = -\frac{48}{53}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 발전기에 적용되는 법칙으로 유도기전력의 방향을 알기 위하여 사용되는 것은?

  1. 오옴의 법칙
  2. 페러데이의 법칙
  3. 플레밍의 왼손 법칙
  4. 플레밍의 오른손 법칙
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 유도전동기에서 극수가 일정할 때 동기속도(Ns)와 주파수(f)와의 관계에 관한 설명으로 옳은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 동기속도는 주파수에 비례한다.
  2. 동기속도는 주파수에 반비례한다.
  3. 동기속도는 주파수에 제곱에 비례한다.
  4. 동기속도는 주파수에 제곱에 반비례한다.
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 어떤 코일에 흐르는 전류가 0.01초 사이에 30A에서 10A로 변할 때 20V의 기전력이 발생한다고 하면 자기 인덕턴스는 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 10mH
  2. 20mH
  3. 30mH
  4. 50mH
(정답률: 36%)
  • 자기 인덕턴스는 코일에 흐르는 전류의 시간적 변화율에 의해 발생하는 유도기전력의 비로 정의됩니다.
    ① [기본 공식] $L = V \frac{dt}{dI}$
    ② [숫자 대입] $L = 20 \frac{0.01}{10 - 30}$
    ③ [최종 결과] $L = 0.01$
    결과값 $0.01\text{H}$를 밀리헨리로 환산하면 $10\text{mH}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 제어 결과로 사이클링과 옵셋을 발생시키는 동작은?

  1. ON-OFF 동작
  2. P 동작
  3. I 동작
  4. PI 동작
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 피드백 제어계의 구성 요소 중 제어동작 신호를 받아 조작량으로 바꾸는 역할을 하는 것은?

  1. 설정부
  2. 비교부
  3. 조작부
  4. 검출부
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 주파수 응답에 필요한 입력은?

  1. 계단 입력
  2. 램프 입력
  3. 임펄스 입력
  4. 정현파 입력
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 4kΩ의 저항에 25mA의 전류를 흘리는 데 필요한 전압(V)은?

  1. 10
  2. 100
  3. 160
  4. 200
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. RLC 병렬회로에서 용량성 회로가 되기 위한 조건은?

  1. XL=XC
  2. XL＞XC
  3. XL＜XC
  4. XL+XC=0
(정답률: 46%)
  • RLC 병렬회로에서는 각 소자에 걸리는 전압이 일정하므로, 리액턴스가 작을수록 더 많은 전류가 흐릅니다. 따라서 용량성 회로(전류가 C로 더 많이 흐르는 상태)가 되려면 유도 리액턴스가 용량 리액턴스보다 커야 합니다.

    오답 노트
    XL < XC: 직렬회로에서 용량성이 되기 위한 조건임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 피드백 제어시스템의 피드백 효과로 옳지 않은 것은?

  1. 대역폭 증가
  2. 정확도 개선
  3. 시스템 간소화 및 비용 감소
  4. 외부 조건의 변화에 대한 영향 감소
(정답률: 61%)
  • 피드백 제어시스템은 출력값을 다시 입력으로 되돌려 오차를 수정함으로써 정확도를 높이고 외부 변화에 강인하게 만들며 대역폭을 넓히는 효과가 있습니다.
    하지만 피드백 루프를 구성하기 위해 추가적인 센서와 회로가 필요하므로 시스템이 복잡해지고 비용이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 피드백 제어에서 반드시 필요한 장치는?

  1. 안정도를 좋게 하는 장치
  2. 대역폭을 감소시키는 장치
  3. 응답속도를 빠르게 하는 장치
  4. 입력과 출력을 비교하는 장치
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
