기계설계산업기사 필기 기출문제복원 (2020-06-06)

기계설계산업기사 2020-06-06 필기 기출문제 해설

이 페이지는 기계설계산업기사 2020-06-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계설계산업기사
(2020-06-06 기출문제)

목록

1과목: 기계가공법 및 안전관리

1. CNC선반에서그림과 같이 A에서 B로 이동시 증분좌표계 프로그램으로 옳은것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. X40.0 Z20.0 ;
  2. U20.0 Z20.0 ;
  3. U20.0 W-30.0 ;
  4. X40.0 W-30.0 ;
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 절삭유의 사용 목적이 아닌 것은?

  1. 공작물 냉각
  2. 구성인선 발생 방지
  3. 절삭열에 의한 정밀도 저하
  4. 절삭공구의 날 끝의 온도상승 방지
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 밀링 가공에서 테이블의 이송속도를 구하는 식으로 옳은 것은? (단, F는 테이블 이송속도(㎜/min), fz는 커터 1개의 날 당 이송(㎜/tooth), Z는 커터의 날수, n은 커터의 회전수(rpm), fr은 커터 1회전당 이송(㎜/rev)이다.)

  1. F=fz×Z
  2. F=fr×fz
  3. F= fz×fr×n
  4. F= fz×Z×n
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 수평밀링과 유사하나 복잡한 형상의 지그, 게이지, 다이 등을 가공하는 소형 밀링머신은?

  1. 공구 밀링 머신
  2. 나사 밀링 머신
  3. 플레이너형 밀링 머신
  4. 모방 밀링 머신
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 연삭숫돌의 규격표시에서 ‘L’이 의미하는 것은?

  1. 입도
  2. 조직
  3. 결합제
  4. 결합도
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 배럴 가공 중 가공물의 치수 정밀도를 높이고, 녹이나 스케일 제거의 역할을 하기 위해 혼합되는 것은?

  1. 강구
  2. 맨드릴
  3. 방진구
  4. 미디어
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 구성인선에 대한 설명으로 틀린 것은?

  1. 치핑 현상을 막는다.
  2. 가공 정밀도를 나쁘게 한다.
  3. 가공면의 표면 거칠기를 나쁘게 한다.
  4. 절삭공구의 마모를 크게 한다.
(정답률: 80%)
  • 구성인선은 연한 재료를 저속 절삭할 때 칩과 공구면 사이에 경화된 물질이 붙는 현상으로, 가공 정밀도와 표면 거칠기를 악화시키고 공구 마모를 촉진합니다.

    오답 노트
    치핑 현상: 충격이나 진동으로 공구 인선 끝단이 미세하게 파괴되어 탈락하는 현상으로 구성인선과는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. GC 60 K m V 1호이며 외경이 300㎜인 연삭숫돌을 사용한 연삭기의 회전수가 1700rpm이라면 숫돌의 원주 속도는 약 몇 m/min인가?

  1. 102
  2. 135
  3. 1602
  4. 1725
(정답률: 66%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 게이지 블록을 취급할 때 주의사항으로 적절하지 않은 것은?

  1. 목재 작업대나 가죽 위에서 사용할 것
  2. 먼지가 적고 습한 실내에서 사용할 것
  3. 측정면은 깨끗한 천이나 가죽으로 잘 닦을 것
  4. 녹이나 돌기의 해를 막기 위하여 사용한 뒤에는 잘 닦아 방청유를 칠해 둘 것
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 선반 작업에서의 안전사항으로 틀린 것은?

  1. 칩(chip)은 손으로 제거하지 않는다.
  2. 공구는 항상 정리정돈하며 사용한다.
  3. 절삭 중 측정기로 바깥지름을 측정한다.
  4. 측정, 속도변환 등은 반드시 기계를 정지한 후에 한다.
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 진직도를 수치화할 수 있는 측정기가 아닌 것은?

  1. 수준기
  2. 광선정반
  3. 3차원측정기
  4. 레이저 측정기
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 수평식 보링머신의 분류가 아닌 것은?

  1. 베드형
  2. 플로우형
  3. 테이블형
  4. 플레이너형
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 범용 선반작업에서 내경 테이퍼 절삭가공 방법이 아닌 것은?

  1. 테이퍼 리머에 의한 방법
  2. 복식공구대의 회전에 의한 방법
  3. 테이퍼 절삭장치를 이용하는 방법
  4. 심압대를 편위시켜 가공하는 방법
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 게이지블록 등의 측정기 측정면과 정밀기계 부품, 광학 렌즈 등의 마무리 다듬질가공 방법으로 가장 적절한 것은?

  1. 연삭
  2. 래핑
  3. 호닝
  4. 밀링
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전해연삭의 특징이 아닌 것은?

  1. 가공면은 광택이 나지 않는다.
  2. 기계적인 연삭보다 정밀도가 높다.
  3. 가공물의 종류나 경도에 관계없이 능률이 좋다.
  4. 복잡한 형상의 가공물을 변형 없이 가공할 수 있다.
(정답률: 46%)
  • 전해연삭은 전기화학적 용해 작용을 이용하므로 연삭 저항과 열 발생이 적어 복잡한 형상이나 고경도 재료 가공에 유리하지만, 정밀도는 일반적인 기계적 연삭보다 떨어지는 특성이 있습니다.

    오답 노트
    가공면은 광택이 나지 않는다: 전해연삭의 일반적인 특징입니다.
    가공물의 종류나 경도에 관계없이 능률이 좋다: 경도가 높을수록 기계연삭보다 능률이 좋습니다.
    복잡한 형상의 가공물을 변형 없이 가공할 수 있다: 연삭 저항이 매우 작기 때문에 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 총형공구에 의한 기어절삭에 만능밀링머신의 분할대와 같이 사용되는 밀링커터는?

  1. 베벨 밀링커터
  2. 헬리컬 밀링커터
  3. 인벌류트 밀링커터
  4. 하이포이드 밀링커터
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 치공구를 사용하는 목적으로 틀린 것은?

  1. 복잡한 부품의 경제적인 생산
  2. 작업자의 피로가 증가하고 안전성 감소
  3. 제품의 정밀도 및 호환성의 향상
  4. 제품의 불량이 적고 생산능력을 향상
(정답률: 88%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 드릴 선단부에 마멸이 생긴 경우 선단부의 끝 날을 연삭하여 사용하는 방법은?

  1. 시닝(thinning)
  2. 트루잉(truing)
  3. 드레싱(dressing)
  4. 글레이징(glazing)
(정답률: 62%)
  • 드릴 연삭 시 웨브(web)의 두께를 얇게 깎아내어 절삭 성능을 회복시키는 작업을 시닝이라고 합니다.

    오답 노트
    트루잉: 숫돌의 형상을 바로잡는 작업
    드레싱: 숫돌 표면의 무딤이나 눈메움을 제거하는 작업
    글레이징: 숫돌 입자가 마모되어 표면이 매끄러워진 상태
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 공작기계의 종류 중 테이블의 수평길이 방향 왕복운동과 공구는 테이블의 가로 방향으로 이송하며, 대형 공작물의 평면 작업에 주로 사용하는 것은?

  1. 코어 보링 머신
  2. 플레이너
  3. 드릴링 머신
  4. 브로칭 머신
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 리드 스크루가 1인치당 6산의 선반으로 1인치에 대하여 산의 나사를 깍으려고 할 때, 변환기어 값은? (단, 주동측 기어: A, 종동측 기어: C 이다.)

  1. A: 127, C:110
  2. A: 130, C: 110
  3. A: 110, C: 127
  4. A: 120, C: 110
(정답률: 38%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 다음 그림과 같은 I형강의 표기방법으로 옳은 것은? (단, L은 형강의 길이이다.)

  1. I H×B×t×L
  2. I B×H×t-L
  3. I B×H×t×L
  4. I H×B×t-L
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 탄소강 재질의 가공품 질량은 약 몇g인가? (단, 치수의 단위는 ㎜이며, 탄소강의 밀도는 7.8g/cm3으로 계산한다.)

  1. 49.09
  2. 54.81
  3. 64.54
  4. 71.75
(정답률: 46%)
  • 가공품의 전체 부피를 구한 뒤, 재질의 밀도를 곱하여 질량을 산출합니다. 부피는 원통 부분과 사각 블록 부분의 합에서 내부 구멍 부피를 뺀 값입니다.
    ① [기본 공식]
    $$\text{질량} = (\text{원통 부피} + \text{사각 부피} - \text{구멍 부피}) \times \text{밀도}$$
    ② [숫자 대입]
    $$\text{질량} = (\frac{25 \times 25 \times \pi \times 10}{4} + 15 \times 15 \times 15 - \frac{8 \times 8 \times 25 \times \pi}{4}) \times 7.8$$
    ③ [최종 결과]
    $$\text{질량} = 54.81\text{ g}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 기하공차 중에서 자세 공차를 나타내는 것은?

(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 용접 기호 중 필릿 용접 기호는?

(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 토우를 매끄럽게 하라는 용접부 및 용접부 표면의 보조기호는?

(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 구멍의 치수가 이고, 축의 치수가 일 때 최대틈새는?

  1. 0.004
  2. 0.005
  3. 0.008
  4. 0.009
(정답률: 85%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림의 기호가 의미하는 표면의 무늬결의 지시에 대한 설명으로 옳은 것은?

  1. 표면의 무늬결이 여러 방향이다.
  2. 표면의 무늬결 방향이 기호가 사용된 투상면에 수직이다.
  3. 기호가 적용되는 표면의 중심에 관해 대략적으로 원이다.
  4. 기호가 사용되는 투상면에 관해 2개의 경사 방향에 교차한다.
(정답률: 78%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. KS재료 기호 명칭 중에서 “SF340A”로 나타나는 재질의 명칭은?

  1. 냉간 압연 강재
  2. 탄소강 단강품
  3. 보일러용 압연 강재
  4. 일반 구조용 탄소 강관
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음과 같은 기하공차에 대한 설명으로 틀린 것은?

  1. 허용공차가 ø0.01 이내이다.
  2. 문자 ‘A’는 데이텀을 나타낸다.
  3. 기하공차는 원통도를 나타낸다.
  4. 지름이 여러 개로 구성된 다단축에 주로 적용하는 기하공차이다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같이 절단할 곳의전후를 파단선으로 끊어서 회전도시 단면도로 나타낼 때 단면도의 외형선은 어떤 선을 사용해야 하는가?

  1. 굵은 실선
  2. 가는 실선
  3. 굵은 1점 쇄선
  4. 가는 2점 쇄선
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 입체도에서 화살표 방향이 정면일 경우 평면도로 가장 적합한 투상도는?

(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 치수를 기입할 때 기준면을 설정하여 기점기호 (○)를 사용한 후 기점기호를 기준으로 치수를 기입하는 방법은?

  1. 직렬 치수기입
  2. 병렬 치수기입
  3. 누진 치수기입
  4. 좌표 치수기입
(정답률: 68%)
  • 기준면을 설정하고 기점기호(○)로부터 각 치수선을 누적하여 기입하는 방식은 누진 치수기입입니다.

    오답 노트
    직렬 치수기입: 치수를 연속적으로 나란히 기입함
    병렬 치수기입: 하나의 기준선에서 각각의 치수를 기입함
    좌표 치수기입: 기준점에서 $X, Y$ 좌표값으로 위치를 표기함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음과 같은 3각법으로 그린 투상도의 입체도로 가장 옳은 것은? (단, 화살표 방향이 정면이다.)

(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 그림에서 L로 표시된 부분의 길이(㎜)는?

  1. 52.5
  2. 85.0
  3. 140.0
  4. 152.5
(정답률: 38%)
  • 전체 길이 $L$은 테이퍼 구간의 길이 $a$와 $90^{\circ}$ 챔퍼 구간의 길이 $b$의 합으로 계산합니다.
    ① [기본 공식]
    $$a = (D - d) \times \text{Taper Ratio}$$
    $$b = \frac{D}{2} \times \tan(45^{\circ})$$
    $$L = a + b$$
    ② [숫자 대입]
    $$a = (25 - 18) \times 20 = 140$$
    $$b = \frac{25}{2} = 12.5$$
    $$L = 140 + 12.5$$
    ③ [최종 결과]
    $$L = 152.5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일반적으로 그림과 같은 입체도를 제1각법과 제3각법으로 도시할 때 배열위치가 동일한 것을 모두 고른 것은?

  1. 정면도, 배면도
  2. 정면도, 평면도
  3. 우측면도, 배면도
  4. 정면도, 우측면도
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림에서 도시한 KS A ISO 6411-A4/8.5의 해석으로 틀린 것은?

  1. 센터구멍의 간략 표시를 나타낸 것이다.
  2. 종류는 A형으로 모따기가 있는 경우를 나타낸다.
  3. 센터 구멍이 필요한 경우를 나타내었다.
  4. 드릴 구멍의 지름은 4mm, 카운터싱크 구멍지름은 8.5mm이다.
(정답률: 61%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 베어링 호칭 번호가 6301인 구름베어링의 안지름은 몇 ㎜인가?

  1. 10
  2. 11
  3. 12
  4. 15
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 무하중 상태로 그려지는 스프링이 아닌 것은?

  1. 접시 스프링
  2. 겹판 스프링
  3. 벌류트 스프링
  4. 스파이럴 스프링
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 그림과 같은 KS 용접기호의 명칭은?

  1. 플러그 용접
  2. 점 용접
  3. 이면 용접
  4. 심 용접
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 제3각법으로 투상된 도면 중 잘못된 투상도가 포함된 것은?

(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 7:3황동에 Sn을 1% 첨가한 것으로 전연성이 우수하여 관 또는 판을 만들어 증발기와 열교환기 등에 사용되는 것은?

  1. 에드미럴티 황동
  2. 네이벌 황동
  3. 알루미늄 황동
  4. 망간 황동
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 18-8형 스테인리스강의 특징에 대한 설명으로 틀린 것은?

  1. 합금성분은 Fe를 기반으로 Cr 18%, Ni 8%이다.
  2. 비자성체이다.
  3. 오스테나이트계이다.
  4. 탄소를 다량 첨가하면 피팅 부식을 방지할 수 있다.
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주철을 파면에 따라 분류할 때 해당되지 않는 것은?

  1. 회주철
  2. 가단주철
  3. 반주철
  4. 백주철
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 열처리에서 풀림의 목적과 가장 거리가 먼 것은?

  1. 조직의 균질화
  2. 냉간 가공성 향상
  3. 재질의 경화
  4. 잔류 응력 제거
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 열가소성 재료의 유동성을 측정하는 시험방법은?

  1. 뉴턴 인덱스법
  2. 멜트 인덱스법
  3. 캐스팅 인덱스법
  4. 샤르피 시험법
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 0.4%C의 탄소강을 950℃로 가열하여 일정시간 충분히 유지시킨 후 상온까지 서서히 냉각시켰을 때의 상온 조직은?

  1. 페라이트 + 펄라이트
  2. 페라이트 + 소르바이트
  3. 시멘타이트 + 펄라이트
  4. 시멘타이트 + 소르바이트
(정답률: 56%)
  • 탄소 함유량이 $0.02\% \sim 0.77\%$인 아공석강을 서서히 냉각시키면 페라이트와 펄라이트 조직이 형성됩니다. $0.4\%C$는 아공석강에 해당하므로 상온 조직은 페라이트 + 펄라이트가 됩니다.

    오답 노트
    시멘타이트 + 펄라이트: 탄소 함유량이 $0.77\% \sim 2.14\%$인 과공석강의 조직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다공질 재료에 윤활유를 흡수시켜 계속해서 급유하지 않아도 되는 베어링 합금은?

  1. 켈밋
  2. 루기메탈
  3. 오일라이트
  4. 하이드로날륨
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 소결경질합금이 아닌 것은?

  1. 위디아(Widia)
  2. 탕갈로이(Tungaloy)
  3. 카보로이(Carboloy)
  4. 코비탈륨(Cobitalium)
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Fe에 Ni이 42~48%가 합금화된 재료로 전등의 백금선에 대용되는 것은?

  1. 콘스탄탄
  2. 백동
  3. 모넨메탈
  4. 플래티나이트
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 순철의 변태에서 α-Fe이 γ-Fe로 변화하는 변태는?

  1. A1 변태
  2. A2 변태
  3. A3 변태
  4. A4 변태
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 어떤 블록 브레이크 장치가 5.5kW의 동력을 제동할 수 있다. 브레이크 블록의 길이가 80㎜, 폭이 20㎜라면 이 브레이크의 용량은 몇 MPa×m/s인가?

  1. 3.4
  2. 4.2
  3. 5.9
  4. 7.3
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 45kN의 하중을 받는 엔드 저널의 지름은 약 몇 ㎜인가? (단, 저널의 지름과 길이의 비 이고, 저널이 받는 평균압력은 5MPa이다.)

  1. 70.9
  2. 74.6
  3. 77.5
  4. 82.4
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 기어 절삭에서 언더컷을 방지하기 위한 방법으로 옳은 것은?

  1. 기어의 이 높이를 낮게, 압력각은 작게한다.
  2. 기어의 이 높이를 낮게, 압력각은 크게한다.
  3. 기어의 이 높이를 높게, 압력각은 작게한다.
  4. 기어의 이 높이를 높게, 압력각은 크게한다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 회전수 1500rpm, 축의 직경110㎜인 묻힘키를 설계하려고 한다. 폭이 28㎜, 높이가 18㎜, 길이가 300㎜일 때 묻힘키가 전달할 수 있는 최대 동력(kW)은? (단, 키의 허용전단응력 τa=40MPa이며, 키의 허용전단응력만을 고려한다.)

  1. 933
  2. 1265
  3. 2903
  4. 3759
(정답률: 39%)
  • 키의 허용전단응력을 이용하여 전달 가능한 토크를 구하고, 이를 통해 최대 동력을 산출합니다.
    ① [기본 공식]
    $$P = \frac{\tau \times b \times l \times d \times 2\pi \times N}{2 \times 60 \times 10^6}$$
    ② [숫자 대입]
    $$P = \frac{40 \times 28 \times 300 \times 110 \times 2\pi \times 1500}{2 \times 60 \times 10^6}$$
    ③ [최종 결과]
    $$P = 2902.8 \approx 2903 \text{ kW}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 8m/s의 속도로 15kW의 동력을 전달하는 평벨트의 이완측 장력(N)은? (단, 긴장측의 장력은 이완측 장력의 3배이고, 원심력은 무시한다.)

  1. 938
  2. 1471
  3. 1961
  4. 2942
(정답률: 26%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 나사의 종류 중 먼지, 모래 등이 나사산 사이에 들어가도 나사의 작동에 별로 영향을 주지 않으므로 전구와 소켓의 결합부, 또는 호스의 이음부에 주로 사용되는 나사는?

  1. 사다리꼴나사
  2. 톱니나사
  3. 유니파이 보통나사
  4. 둥근나사
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 축을 형상에 따라 분류할 경우 이에해당되지 않는 것은?

  1. 크랭크축
  2. 차축
  3. 직선축
  4. 유연성축
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 외경 10cm, 내경 5cm의 속빈 원통이 축방향으로 100kN의 인장 하중을 받고있다. 이 때 축 방향 변형률은? (단, 이 원통의 세로탄성계수는 120GPa이다.)

  1. 1.415×10-4
  2. 2.415×10-4
  3. 1.415×10-3
  4. 2.415×10-3
(정답률: 33%)
  • 축 방향 변형률은 인장응력을 세로탄성계수로 나누어 구할 수 있으며, 응력은 하중을 단면적으로 나눈 값입니다.
    ① [기본 공식] $\epsilon = \frac{P}{A \times E}$
    ② [숫자 대입] $\epsilon = \frac{100 \times 10^{3}}{\frac{\pi}{4}(10^{2} - 5^{2}) \times 10^{-4} \times 120 \times 10^{9}}$
    ③ [최종 결과] $\epsilon = 1.415 \times 10^{-4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 용접이음의 단점에 속하지 않는 것은?

  1. 내부 결함이 생기기 쉽고 정확한 검사가 어렵다.
  2. 다른 이음작업과 비교하여 작업 공정이 많은 편이다.
  3. 용접공의 기능에 따라 용접부의 강도가 좌우된다.
  4. 잔류응력이 발생하기 쉬워서 이를 제거하는 작업이 필요하다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 스프링 종류 중 하나인 고무 스프링(rubber spring)의 일반적인 특징에 관한 설명으로 틀린 것은?

  1. 여러 방향으로 오는 하중에 대한 방진이나 감쇠가 하나의 고무로 가능하다.
  2. 형상을 자유롭게 선택할 수 있고, 다양한 용도로 적용이 가능하다.
  3. 방진 및 방음 효과가 우수하다.
  4. 저온에서의 방진 능력이 우수하여 -10°C이하의 저온저장고 방진장치에 주로 사용된다.
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 미리 정해진 내용의 문자나 숫자들을 컴퓨터가 인식할 수 있도록 정한 후 사람의 글씨 또는 인쇄된 문자를 스캔하여 컴퓨터에 문자를 인식시키는 입력장치는?

  1. CRT
  2. MICR
  3. OCR
  4. OMR
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 원추면을 하나의 평면으로 절단할 때 얻을 수 있는 원추곡선을 모두 고른 것은?

  1. ㉡, ㉣
  2. ㉠, ㉡, ㉣
  3. ㉡, ㉢, ㉣
  4. ㉠, ㉡, ㉢, ㉣
(정답률: 66%)
  • 원추면을 절단하는 평면의 각도에 따라 다양한 원추곡선이 생성됩니다.
    평면이 밑면에 수직일 때 원, 약간 기울어질 때 타원, 모선과 평행할 때 포물선, 축과 평행할 때 쌍곡선이 나타납니다.
    따라서 의 ㉠ 원, ㉡ 타원, ㉢ 포물선, ㉣ 쌍곡선 모두 원추곡선에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. NC 데이터에 의한 NC 가공작업이 쉬운 모델링은?

  1. 와이어 프레임 모델링
  2. 서피스 모델링
  3. 솔리드 모델링
  4. 윈도우 모델링
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 타원 에 접하고 기울기가 1인 직선의 방정식은?

  1. y=x±√5
  2. y=x±√7
  3. y=x±√11
  4. y=x±√13
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 기본적인 2차원 동차 좌표변환으로 볼 수 없는 것은?

  1. 압출(extrusion)
  2. 이동(translation)
  3. 회전(rotation)
  4. 반사(reflection)
(정답률: 63%)
  • 2차원 동차 좌표변환은 평면상의 객체를 변형시키는 기본 변환을 의미하며, 이동, 회전, 반사, 크기 조절(Scaling) 등이 이에 해당합니다.
    압출(extrusion)은 2차원 단면을 밀어내어 3차원 입체를 만드는 3차원 모델링 기법이므로 2차원 좌표변환으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. (x, y)좌표 기반의 2차원 평면에서 정의되는 직선의 방정식에서 기울기의 절대값이 가장 큰 것은?

  1. 수평축에서 135도 기울어져 있는 직선
  2. x축 절편이 3, y축 절편이 15인 직선
  3. 점 (10,10), (25,55)을 지나는 직선
  4. 직선의 방정식이 4y=2x+7인 직선
(정답률: 53%)
  • 각 직선의 기울기를 구하여 절댓값을 비교합니다.
    수평축에서 135도 기울어진 직선: $\tan 135^{\circ} = -1$, 절댓값 $1$
    x축 절편이 3, y축 절편이 15인 직선: $\frac{15-0}{0-3} = -5$, 절댓값 $5$
    점 (10,10), (25,55)를 지나는 직선: $\frac{55-10}{25-10} = 3$, 절댓값 $3$
    직선의 방정식이 4y=2x+7인 직선: $y = 0.5x + 1.75$, 절댓값 $0.5$
    따라서 절댓값이 5로 가장 큰 x축 절편이 3, y축 절편이 15인 직선이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 출력장치 중 래스터 스캔 방식으로 운영되는 장치가 아닌 것은?

  1. 정전식 플로터
  2. 레이저 프린터
  3. 잉크젯 플로터
  4. 평판 플로터
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 모델형상의 실제 기하학적 크기는 변화 없이 화면상의 출력 이미지에 대한 시각적인 확대 또는 축소가 이루어지는 것은?

  1. Panning
  2. Clipping
  3. Zooming
  4. Grouping
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 원기둥을 3가지 3차원 형상 모델(CSG, B-rep, Voxel)로 표현할 때 요구되는 메모리 공간의 일반적인 크기의 비교로 옳은 것은?

  1. B-rep > CSG > Voxel
  2. B-rep > Voxel > CSG
  3. Voxel > CSG > B-rep
  4. Voxel > B-rep > CSG
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 knot 벡터를 사용하여 국부적인 변형이 가능한 곡선은?

  1. Bezier 곡선
  2. B-spline 곡선
  3. Ferguson 곡선
  4. 음함수 곡선
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. B-spline 곡선을 다양하게 변형할 수 있는 non-uniform한 곡선을 무엇이라고 하는가?

  1. Beizer 곡선
  2. Spline 곡선
  3. NURBS 곡선
  4. Coons 곡선
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 3D CAD 데이터를 사용하여 레이아웃이나 조립성 등을 평가하기 위하여 컴퓨터상에서 부품을 설계하고 조립체를 생성하는 것은?

  1. rapid prototyping
  2. digital mock-up
  3. part programming
  4. reverse engineering
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. CAD(Computer-Aided Design) 소프트웨어의 가장기본적인 역할은?

  1. 기하 형상의 정의
  2. 해석결과의 가시화
  3. 유한요소 모델링
  4. 설계물의 최적화
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음과 같은 원추곡선(conic curve) 방정식을 정의하기 위해 필요한 구속조건의 수는?

  1. 3개
  2. 4개
  3. 5개
  4. 6개
(정답률: 51%)
  • 원추곡선의 일반 방정식은 2차 방정식 형태로 표현되며, 곡선의 고유한 모양을 결정짓는 독립적인 계수의 수를 찾아야 합니다.
    $$f(x,y) = ax^{2} + bxy + cy^{2} + dx + ey + g = 0$$
    위 식에서 $g$는 전체 식을 상수로 나누어 제거할 수 있는 상수항이므로, 곡선의 형태를 정의하는 데 필요한 독립적인 계수는 $a, b, c, d, e$ 총 5개입니다. 따라서 이를 정의하기 위한 구속조건의 수도 5개가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 반지름 3, 중심점 (6, 7)인 원을 반지름 6, 중심점 (8, 4)의 원으로 변환하는 변환행렬로 알맞은 것은? (단, 변환 전과 후 원상의 점좌표는 동차좌표를 사용하여 각각 로 표시된다.)

(정답률: 28%)
  • 원상의 점을 변환하기 위해 [이동 $\rightarrow$ 크기 변환 $\rightarrow$ 다시 이동]의 과정을 거칩니다. 먼저 중심점 $(6, 7)$을 원점으로 이동시키고, 반지름을 $3$에서 $6$으로 $2$배 확대한 후, 최종 중심점 $(8, 4)$로 이동시키는 행렬의 곱으로 표현됩니다.
    $$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & 0 & 8 \\ 0 & 1 & 4 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} 2 & 0 & 0 \\ 0 & 2 & 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} 1 & 0 & -6 \\ 0 & 1 & -7 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

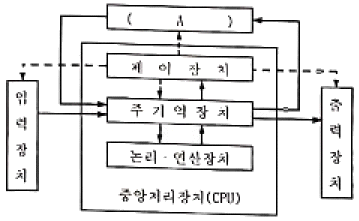

76. 다음은 컴퓨터를 구성하는 장치의 5대 요소에 의한 기본적인 정보처리과정을 나타낸 것이다. ( A )안에 들어갈 것으로 옳은것은?

  1. 인터페이스(interface)
  2. 보조 기억 장치(auxiliary memory)
  3. 부호기(encoder)
  4. 마이크로프로세서(microprocessor)
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. Beizer 곡선방정식의 특징으로서 적당하지 않은 것은?

  1. 생성되는 곡선은 조정 다각형의 시작점과 끝점을 반드시 통과해야 한다.
  2. 조정 다각형의 첫째 선분은 시작점의 접선벡터와 같은 방향이고, 마지막 선분은 끝점의 접선벡터와 같은 방향이다.
  3. 조정 다각형의 꼭짓점의 순서를 거꾸로 하여 곡선을 생성하여도 같은 곡선을 생성하여야 한다.
  4. 꼭짓점의 한 곳이 수정될 경우그 점을 중심으로 일부만 수정이 가능하므로 곡선의 국부적인 조정이 가능하다.
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 기하학적 형상(geometric model)을 표현하는 방법 중 점, 직선, 곡선만으로 3차원 형상을 표현하는 것은?

  1. 와이어 프레임 모델링
  2. 라인 모델링
  3. shaded 모델링
  4. 서피스 모델링
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 솔리드 모델이 저장되는 데이터 자료구조의 종류로서 적당하지 않은 용어는?

  1. CSG 트리 구조
  2. half-edge 데이터 구조
  3. winged-edge 데이터 구조
  4. Polyhedron 데이터 구조
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. B-rep 모델링 방식의 특성이 아닌 것은?

  1. 화면 재생시간이 적게 소요된다
  2. 3면도, 투시도, 전개도 작성이 용이하다.
  3. 데이터의 상호 교환이 쉽다.
  4. 입체의 표면적 계산이 어렵다.
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
