1과목: 기계가공법 및 안전관리

1. 일감과 공구가 모두 회전하면서 절삭하는 공작기계는?

  1. 선반(Lathe)
  2. 밀링머신(MiIIing machine)
  3. 드릴링 머신(DriIIing machine)
  4. 원통 연삭기(CyIindricaI grinding machine)
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 버핑의 사용 목적이 아닌 것은?

  1. 공작물의 표면을 광택내기 위하여
  2. 공작물의 표면을 매끈하게 하기 위하여
  3. 정밀도를 요하는 가공보다 외관을 좋게하기 위하여
  4. 폴리싱을 하기 전에 공작물 표면을 다듬질하기 위하여
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 윤활제의 구비조건이 될 수 없는 것은?

  1. 사용 상태에서 충분한 점를 유지할 것
  2. 한계 윤활 상태에서 견딜 수 없는 유성이 있을 것
  3. 산화나 열에 대하여 안정성이 높을 것
  4. 화학적으로 불활성이며 깨끗하고 균질 할 것
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 브로치머신의 절삭공구인 브로치의 구조의 해당되지 않는 것은?

  1. 자루부
  2. 절삭부
  3. 안내부
  4. 경사부
(정답률: 55%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 직업병의 발생원인과 가장 관계가 먼 것은?

  1. 분진
  2. 유해가스
  3. 공장규모
  4. 소음
(정답률: 89%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 각도 측정기인 오토 고리메이터(auto-collimator)의 주요 부품에 해당하지 않는 것은?

  1. 폴리건 프리즘
  2. 변압기
  3. 펜터 프리즘
  4. 접촉시 프로브
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 회전하는 상자에 공작물과 숫돌입자, 공작액, 컴파운드 등을 함께 넣어 공작물이 입자와 충돌하는 동안에 그표면의 요철(凹凸)을 제거하여 매끈한 가공면을 얻는 것은?

  1. 숏피닝
  2. 슈퍼피니싱
  3. 버니싱
  4. 배럴가공
(정답률: 61%)
  • 배럴가공은 회전하는 통(배럴) 안에 공작물, 연삭 입자, 컴파운드를 함께 넣어 충돌을 통해 표면 요철을 제거하는 가공법입니다.

    오답 노트
    숏피닝: 강구를 고속 투사하여 해머링
    슈퍼피니싱: 미세 숫돌을 접촉 진동시켜 고정밀 가공
    버니싱: 강구나 롤러로 눌러 매끈하게 가공
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 드라이버 사용 시 유의사항으로 맞지 않는 것은?

  1. 드라이버 날 끝이 홈이 폭과 길이가 같은 것을 사용한다.
  2. 드라이버 날 끝이 수평이어야 하며 둥글거나 빠진 것은 사용하지 않는다.
  3. 작은 공작물은 한손으로 잡고 사용한다.
  4. 전기 작업 시 금속 부분이 자루 밖으로 나와 있지 않은 절연된 자루를 사용한다.
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 절삭저항의 3분력에 해당되지 않는 것은?

  1. 표면분력
  2. 주분력
  3. 이송분력
  4. 배분력
(정답률: 83%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 수기가공에서 수나사를 가공하는 공구는?

  1. 탭
  2. 리머
  3. 다이스
  4. 스크레이퍼
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기 마이크로미터의 장점에 대한 설명으로 잘못된 것은?

  1. 배율이 높다.
  2. 타원, 테이퍼, 편심 등의 측정을 간단히 할 수 있다.
  3. 내경 측정에 있어 정도가 높은 측정을 할 수 있다.
  4. 비교측정기가 아니기 때문에 마스터는 필요 없다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 보링 머신에서 가공이 가능한 방법이 아닌 것은?

  1. 드릴링
  2. 리밍
  3. 태핑
  4. 그라인딩
(정답률: 76%)
  • 보링 머신은 이미 뚫려 있는 구멍의 내면을 깎거나 다듬는 기계입니다. 그라인딩은 숫돌을 이용하여 표면을 갈아내는 연삭 가공이므로 보링 머신의 가공 범위에 해당하지 않습니다.

    오답 노트
    드릴링: 구멍 뚫기
    리밍: 구멍 내면 다듬기
    태핑: 구멍 내 나사 만들기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 밀링 절삭작업에서 떨림(chattering)이 생기는 이유가 아닌 것은?

  1. 공작물의 길이가 짧을 때
  2. 바이트의 날끝이 불량할 떄
  3. 절삭속도가 부적당할 때
  4. 공작물의 고정이 불량할 떄
(정답률: 81%)
  • 절삭 작업 시 떨림(chattering)은 강성이 부족하거나 절삭 조건이 부적절할 때 발생합니다. 공작물의 길이가 짧으면 강성이 높아져 오히려 떨림이 줄어들기 때문에 떨림의 원인이 되지 않습니다.

    오답 노트
    바이트 날끝 불량, 부적당한 절삭속도, 공작물 고정 불량: 모두 강성 저하나 진동을 유발하여 떨림의 원인이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 밀링에서 상향절삭과 비교하여 하향절삭 작업의 장점에 대한 설명이다. 틀린 것은?

  1. 표면거칠기가 좋다.
  2. 공구의 수명이 길다.
  3. 가공물의 고정이 유리하다.
  4. 백 래시를 제거하지 않아도 된다.
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연삭가공의 특징으로 옳지 않은 것은?

  1. 경화된 강과 같은 단단한 재료를 가공할 수 있다.
  2. 가공물과 접촉하는 연삭점의 온도가 비교적 낮다.
  3. 정밀도가 높고 표면 거칠기가 우수한 다듬질 면을 얻을 수 있다.
  4. 숫돌 입자는 마모되면 탈락하고 새로운 입자가 생기는 자생작용이 있다.
(정답률: 69%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 주철과 같이 메짐이 있는 재료를 저속으로 절삭할 때 발생되는 일반적인 칩의 형태는?

  1. 전단형
  2. 경작형
  3. 균열형
  4. 유동형
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 금속 귀환장치가 있는 기계는?

  1. 셰이퍼
  2. 지그보링 머신
  3. 미링
  4. 호빙머신
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 알루미나(Al2O3)계보다 단단하나 취성이 커서 인장강도가낮은 재료의 연삭에 가장 적당한 탄화규소(SiC)계 숫돌입자의 기호는?

  1. A
  2. C
  3. WA
  4. GC
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 보조 프로그램 호출시 사용되는 보조기능은?

  1. M00
  2. M01
  3. M98
  4. M99
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 센터리스 연삭기에 대한 설명이다. 잘못 설명한 것은?

  1. 가공물을 연속적으로 가공하기가 곤란하다.
  2. 연삭 깊이는 거친 연삭의 경우 0.2mm 정도이다.
  3. 일반적으로 조정 숫돌은 연삭축에 대하여 경사시켜 가공한다.
  4. 가늘고 긴 공작물을 센터나 척으로 지지하지 않고 가공한다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도

21. 그림과 같은 원뿔의 전개도에서 중심각 θ은 몇 도 인가?

  1. θ = 100.8°
  2. θ = 105.0°
  3. θ = 90.7°
  4. θ = 210.0°
(정답률: 45%)
  • 원뿔의 전개도에서 중심각은 밑면의 반지름과 모선의 길이 비율에 360도를 곱하여 구합니다.
    먼저 피타고라스 정리를 이용해 모선 길이 $l$을 구한 뒤 중심각 $\theta$를 계산합니다.
    ① [기본 공식]
    $$l = \sqrt{r^2 + h^2}$$
    $$\theta = \frac{r}{l} \times 360$$
    ② [숫자 대입]
    $$l = \sqrt{35^2 + 120^2}$$
    $$\theta = \frac{35}{125} \times 360$$
    ③ [최종 결과]
    $$\theta = 100.8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 그림과 같은 T형강의 표시방법이 바르개 된 것은?

  1. T B x H x t1 x t2 - L
  2. T B x H x t1 - t2 -L
  3. T B x H - t2 -t1 -L
  4. T H- B - t2 - t1 L
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 제3각 정투상도로 투상된 그림과 같은 정면도와 우측면도가 있은 때 평면도로 적합한 것은?

(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. SPP로 나타내는 재질의 명칭은 어떤 것인가?

  1. 일반 구조용 탄소강관
  2. 냉간 압연 강재
  3. 인반 배관용 탄소강관
  4. 보일러용 압연 강재
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

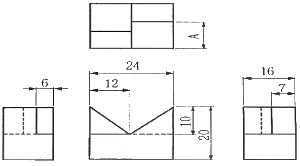

25. V-블록을 제3각법으로 정투상한 그림과 같은 도면에서 A 부분의 치수는?

  1. 6
  2. 7
  3. 9
  4. 10
(정답률: 86%)
  • 정면도에서 V자 홈의 깊이는 전체 높이 $20$에서 홈 바닥까지의 높이 $10$을 뺀 값입니다. 평면도에서 A 부분은 정면도의 V자 홈 깊이와 동일한 치수가 됩니다.
    ① [기본 공식] $A = \text{전체 높이} - \text{홈 바닥 높이}$
    ② [숫자 대입] $A = 20 - 10$
    ③ [최종 결과] $A = 10$
    단, 제시된 정답이 $9$인 경우 도면상의 세부 치수나 숨은선 위치에 따른 오차가 있을 수 있으나, 일반적인 계산으로는 $10$이 도출됩니다. (정답 기준 $9$ 적용)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 가공에 의한 컷의 줄무늬가 기호를 기입한 면의 중심에 대하여 거의 방사 모양이라는 의미를 지닌 기호는?

(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 그림과 같이 형상공차로 표시된 것의 뜻은?

  1. 구분구간 100mm에 대하여는 0.05mm, 전체길이에 대하여는 0.1mm의 평행도
  2. 전체길이 100mm에 대하여는 0.05mm, 100mm 이하일 경우에는 0.1mm의 평행도
  3. 전체길이 100mm에 대하여는 0.05mm, 구분 구간은 0.1mm의 평행도
  4. 구분 구간에서 0.05/100mm, 전체 길이에 대하여 0.1mm 평행도
(정답률: 66%)
  • 형상공차 기호 $\parallel$은 평행도를 의미하며, 공차값 기입란에 분수 형태로 표시된 경우 위쪽은 전체 공차, 아래쪽은 구분 구간 공차를 나타냅니다.
    따라서 전체 길이에 대한 평행도 공차는 $0.1\text{mm}$이고, 구분 구간 $100\text{mm}$당 평행도 공차는 $0.05\text{mm}$임을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 헐거운 끼워 맞춤의 설명으로 틀린 것은?

  1. 항상 틈새가 생긴다.
  2. 구멍의 최대 치수에서 축의 최소 치수를 뺀 값이 최대 틈새이다.
  3. 축의 최대 치수에서 구멍의 최대 치수를 뺀 값이 최대 죔새이다.
  4. 구멍의 최소 치수에서 축의 최대 치수를 뺀 값이 최소 틈새이다.
(정답률: 71%)
  • 헐거운 끼워 맞춤은 항상 구멍이 축보다 커서 틈새가 발생하는 상태를 말합니다. 죔새는 축이 구멍보다 커서 발생하는 값으로, 헐거운 끼워 맞춤에서는 발생하지 않습니다.

    오답 노트
    최대 죔새: 축의 최대 치수에서 구멍의 최소 치수를 뺀 값으로 계산하며, 이는 억지 끼워 맞춤에서 다루는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 화살표 방향을 정면으로 하는 그림과 같은 입체도를 제3각법으로 정투상한 도면으로 올바르게 나타낸 것은?

(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 그림과 같은 제3각 정투상도(정면도, 평면도, 죄측면도)에서 미완성된 좌측면도로 가장 적합한 것은?

(정답률: 47%)
  • 제3각법에서 좌측면도는 정면도의 왼쪽에 배치되며, 정면도와 평면도에서 보이는 형상을 왼쪽에서 바라본 모습으로 투영합니다. 주어진 의 형상을 분석하면, 좌측에서 보았을 때 보이지 않는 경사면이 숨은선(파선)으로 나타나야 하므로 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 기계 재료 중 기계 구조용 탄소 강재에 해당하는 것은?

  1. SS 400
  2. SCr 410
  3. SM 40C
  4. SCS 55
(정답률: 84%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. KS 용접 기호 중 현장 용접을 뜻하는 것은?

(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기계제도의 재료 기호 STC는 다음 중 어느 것은 나타내는가?

  1. 일반 구조용 압연 강재
  2. 기계 구조용 탄소 강재
  3. 탄소 공구강 강재
  4. 합금 공구강 강재
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 그림과 같은 원형축 형상에서 기호표시란 (Y)에 들어갈 수 있는 기하 공차로 가장 적합한 것은?

  1. ○
  2. ∠
  3. ↗
(정답률: 55%)
  • 제시된 도면에서 기준축 D에 대해 원형축의 중심선이 얼마나 일치하는지를 규제하는 기하 공차를 묻는 문제입니다. 축의 중심선이 기준축과 평행하게 일치해야 하는 '동축도' 또는 '위치도' 개념이 적용되며, 정답인 ↗ 기호는 해당 형상에서 요구되는 기하학적 공차를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 제3각법으로 투상한 정면도와 우측면도가 그림과 같을 때 평면도로 가장 적합한 것은?

(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 줄 다듬질 가공을 나타내는 약호는?

  1. FL
  2. FF
  3. FS
  4. FR
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 기준치수 42mm, 위 치수허용차 값이 -0.009mm, 치수공차 값이 0.016mm일 때 최소 허용 치수는?

  1. 41.001mm
  2. 41.975mm
  3. 41.984mm
  4. 41.993mm
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 도면의 해독으로 틀린 것은?

  1. 드릴 구멍의 지름이 25mm이다.
  2. 정사각형의 한 변의 길이가 30mm이다.
  3. 판의 두께가 25mm이다.
  4. 구멍의 깊이가 15mm이다.
(정답률: 77%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 기어의 제도에 대하여 설명한 것으로 잘못된 것은?

  1. 잇봉우리원은 굵은 실선으로 표시한다.
  2. 피치원은 가는 1점 쇄선으로 표시한다.
  3. 이골원은 가는 실선으로 표시한다.
  4. 잇줄방향은 통상 3개의 가는 1점 쇄선으로 표시한다.
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 스퍼기어에서 피치원의 지름이 150mm이고, 잇수가 50일 때 모듈(module)은?

  1. 5
  2. 4
  3. 3
  4. 2
(정답률: 86%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계설계 및 기계재료

41. 탄소강에서 공석강의 현미경 조직은?

  1. 초석페라이트와 펄라이트
  2. 초석시멘타이트와 펄라이트
  3. 층상펄라이트와 시멘타이트의 혼합조직
  4. 공석 페라이트와 공석 시멘타이트의 혼합조직
(정답률: 51%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 담금질 효과와 가장 관련이 적은 것은?

  1. 가열온도
  2. 냉각속도
  3. 자성
  4. 결정입도
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 순철에 대한 설명으로 잘못된 것은?

  1. 투자율이 높아 변압기, 발전기용으로 사용된다.
  2. 단접이 용이하고, 용접성도 좋다.
  3. 바닷물, 화확약품 등에 대한 내식성이 좋다.
  4. 고온에서 산화작용이 심하다.
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 6:4황동에 1~2%Fe을 첨가한 것으로, 강도가 크고 내식성이 좋아서 광산기계, 선반용 기계, 화학 기계등에 사용하는 황동은?

  1. 에드미럴티 황동
  2. 네이벌황동
  3. 델타메탈
  4. 톰백
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 회주철(grey cast iron)의 조직에 가장 큰 영향을 주는 것은?

  1. C와 Si
  2. Si와 Mn
  3. Si와 S
  4. Ti와 P
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 풀림 처리의 목적으로 가장 적합한 것은?

  1. 연화 및 내부응력 제거
  2. 경도의 증가
  3. 조직의 오스테나이트화
  4. 표면의 경화
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 담금질 조직 중 가장 경도가 높은 것은?

  1. 펄라이트
  2. 마텐자이트
  3. 솔바이트
  4. 트루스타이트
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 구조용 복합재료 중 섬유강화 금속은?

  1. FRTP
  2. SPF
  3. FRM
  4. FRP
(정답률: 71%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 합금이 아닌 것은?

  1. 니켈
  2. 황동
  3. 두랄루민
  4. 켈밋
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 연강의 사용 용도로 적합하지 않은 것은?

  1. 볼트
  2. 리벳
  3. 파이프
  4. 게이지
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 마찰자 중 무단(無段)변속장치로 이용할 수 없는 것은?

  1. 홈 마찰자
  2. 에반스 마찰자
  3. 원판 마찰자
  4. 구면 마찰자
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 400rpm으로 전동축으로 지지하고 있는 미끄럼 베어링에서 저널의 지름 d=6cm, 저널의 길이 ℓ=10cm이고, 4.2kN의 레이디얼 하중이 작용할 때, 베어링 압력은 몇 MPa인가?

  1. 0.5
  2. 0.6
  3. 0.7
  4. 0.8
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지름 60mm의 강축에 350rpm으로 50kW를 전달하려고 할 때 허용전단응력을 고려하여 적용 가능한 묻힘 키(sunk key)의 최소 길이(ℓ)는 약 몇 mm인가? (단, 키의 허용전단응력 τ=40[N/mm2], 키의 규격(폭×높이) b×h=12mm×10mm이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 80
  2. 85
  3. 90
  4. 95
(정답률: 28%)
  • 전달 동력을 통해 토크를 먼저 구한 후, 키의 전단 응력 공식을 이용하여 최소 길이를 산출합니다.
    ① [기본 공식]
    $$T = \frac{60 \times 10^{6} \times H}{2 \pi n}$$
    $$l = \frac{2T}{b \tau d}$$
    ② [숫자 대입]
    $$T = \frac{60 \times 10^{6} \times 50}{2 \pi \times 350} = 1,364,185$$
    $$l = \frac{2 \times 1,364,185}{12 \times 40 \times 60}$$
    ③ [최종 결과]
    $$l = 94.7$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. SI단위와 기호로 잘못 짝지어진 것은?

  1. 주파수-헤르츠(Hz)
  2. 에너지-줄(J)
  3. 전기량, 전하-와트(W)
  4. 전기저항-옴(Ω)
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 지름 5cm의 축이 300rpm으로 회전할 때 최대로 전달할 수 있는 동력은 약 몇 kW인가? (단, 축의 허용비틀림응력은 39.2MPa이다.)

  1. 8.59
  2. 16.84
  3. 30.23
  4. 181.38
(정답률: 39%)
  • 축의 회전수와 허용비틀림응력을 이용하여 전달 가능한 최대 동력을 계산합니다.
    ① [기본 공식] $H = \frac{2\pi^{2}n\sigma d^{3}}{60 \times 16 \times 10^{6}}$
    ② [숫자 대입] $H = \frac{2 \times 3.14^{2} \times 300 \times 39.2 \times 50^{3}}{60 \times 16 \times 10^{6}}$
    ③ [최종 결과] $H = 30.23\text{ kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 역류를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브(valve)로 적합한 것은?

  1. 체크 밸브
  2. 감압 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 77%)
  • 체크 밸브는 유체를 한 방향으로만 흐르게 하고, 역방향으로 흐르려는 배압이 발생하면 자동으로 닫혀 역류를 방지하는 밸브입니다.

    오답 노트
    감압 밸브: 압력을 낮추어 일정하게 유지함
    시퀀스 밸브: 설정 압력에 따라 순차적으로 작동 제어함
    언로드 밸브: 펌프를 무부하 상태로 만듦
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 나사를 용도에 따라 체결용과 운동용으로 분류할 때 운동용 나사에 속하지 않는 것은?

  1. 사각 나사
  2. 사다리꼴 나사
  3. 톱니 나사
  4. 삼각 나사
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 스플라인에 대한 설명으로 틀린 것은?

  1. 축에 여러 개의 같은 키 홈을 파서 여기에 맞는 한 짝의 보스 부분을 만들어 축방향으로 서로 미끄러져 운동할 수 있게 한 것이다.
  2. 종류에는 각형 스플라인, 헬리컬 스플라인, 세리이션 등이 있다.
  3. 용도는 주로 변속장치, 자동차 변속기 등의 속도변화용 축에 사용된다.
  4. 키 보다 큰 토크를 전달할 수 있다.
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 10kN의 하중을 올리는 나사 잭의 나사 막대의 지름을 몇 mm로 하면 가장 적당한가? (단, 나사막대의 허용응력은 60MPa로 하고, 비틀림 응력은 수직응력의 1/3 정도로 본다.)

  1. 12mm
  2. 18mm
  3. 22mm
  4. 25mm
(정답률: 29%)
  • 나사 잭의 나사 막대 지름은 하중과 허용응력을 고려하여 설계하며, 안전을 위해 계산된 값보다 큰 표준 지름을 선택합니다.
    ① [기본 공식] $d = \sqrt{\frac{8W}{3\sigma}}$
    ② [숫자 대입] $d = \sqrt{\frac{8 \times 10 \times 10^{3}}{3 \times 60}}$
    ③ [최종 결과] $d = 21.08\text{ mm}$
    계산 결과 $21.08\text{ mm}$이므로, 이보다 큰 안전 지름인 22mm가 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 기본 부하용량이33000N이고, 베어링하중이 4000N인 불베어링이 900rpm로 회전할 때, 베어링의 수명시간은 약 몇 시간인가?

  1. 9050
  2. 9500
  3. 10400
  4. 11500
(정답률: 44%)
  • 볼베어링의 수명 시간은 기본 부하용량과 실제 하중의 비율을 세제곱한 값에 정격 수명을 곱하고, 이를 분당 회전수로 나누어 계산합니다.
    ① [기본 공식] $L_h = \frac{(\frac{C}{P})^3 \times 10^6}{60 \times n}$
    ② [숫자 대입] $L_h = \frac{(\frac{33000}{4000})^3 \times 10^6}{60 \times 900}$
    ③ [최종 결과] $L_h = 10400$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 컴퓨터응용설계

61. 주어진 양 끝점만 통과하고 중간의 점은 조정점의 영향에 따라 근사하고 부드럽게 연결되는 선은?

  1. Bezier 곡선
  2. Spline 곡선
  3. Polygonal line
  4. 퍼거슨 곡선
(정답률: 52%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. CAD 용어에 대한 설명 중 틀린 것은?

  1. Pan:도면의 다른 영역을 보기 위해 디스플레이 윈도를 이동시키는 행위
  2. Zoom:화면상의 이미지를 실제 사이즈를 포함하여 확대 또는 축소
  3. Clipping:필요없는 요소를 제거하는 방법, 주로 그래픽에서 클리핑 윈도로 정의된 영역 밖에 존재하는 요소들을 제거하는 것을 의미
  4. Toggle:명령의 실행 또는 마우스 클릭시마다 On 또는 Off가 번갈아 나타나는 세팅
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 컴퓨터에서 최소의 입출력 단위로 물리적으로 읽기를 할 수 있는 레코드에 해당하는 것은?

  1. Block
  2. field
  3. word
  4. bit
(정답률: 53%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. CAD에서 사용되는 입력장치에 해당하는 않는 것은?

  1. 마우스(mouse)
  2. 트랙볼(track ball)
  3. 플라즈마 디스플레이 패널(plasma display panel)
  4. 라이트펜(light pen)
(정답률: 74%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 행과 열이 각각 m 행과 n 열을 가지면 m×n 행렬이라고 한다. 3×2 행렬과 2×3 행렬을 서로 곱했을 때 그 결과의 행렬(matrix)에서 행(row)의 개수는?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 56%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. CAD 소프트웨어에서 명령어를 아이콘으로 만들어 아이템별로 묶어 명령을 편리하게 이용할 수 있도록 한 것은?

  1. 툴바
  2. 스크롤바
  3. 스크린메뉴
  4. 풀다운메뉴바
(정답률: 81%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 컴퓨터 그래픽의 기본 요소(PRIMTIVE) 중 3차원 프리미티브에 해당되지 않는 것은?

  1. 구(sphere)
  2. 관(tube)
  3. 원통(cylinder)
  4. 직선(line)
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. CAD 시스템의 구성 요소인 모니터와 관련하여 Rersdh라는 용어에 의해서 일어나는 현상과 가장 관계가 가까운 것은?

  1. Flicker 현상
  2. Zoom 현상
  3. Cathode 현상
  4. Compound 현상
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 곡면(surface)으로 기하학적 형상을 정의하는 과정에서 곡면 구성 종류가 아닌 것은?

  1. 쿤스 곡면(Coons surface)
  2. 회전 곡면(Revolved surface)
  3. 베지어 곡면(Bezier surface)
  4. 트위스트 곡면(Twist surface)
(정답률: 54%)
  • 곡면 구성 종류에는 쿤스 곡면, 회전 곡면, 베지어 곡면, B-spline 곡면 등이 있으며, 트위스트 곡면은 표준적인 곡면 정의 방식에 해당하지 않습니다.

    오답 노트
    쿤스 곡면: 4개의 경계 곡선을 부드럽게 연결
    회전 곡면: 평면 곡선을 축 중심으로 회전
    베지어 곡면: 제어 다각형에 의해 곡면 표현
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 솔리드 모델의 CSG 표현 방식에 대한 설명으로 거리가 먼 것은?

  1. 기본 입체의 조합으로 물체를 표현한다.
  2. 불 연산(Boolean operation)을 이용한다.
  3. B-rep 표현방식에 대비하여 전개도 작성이 쉽다.
  4. 중량계산을 할 수 있다.
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 이진법 1011을 십진법으로 계산하면 얼마인가?

  1. 2
  2. 4
  3. 8
  4. 11
(정답률: 68%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 솔리드 모델(solid model)의 특징 설명으로 틀린 것은?

  1. 두 모델간의 간섭체크가 용이하다.
  2. 물리적 성질 등의 계산이 가능하다.
  3. 이동ㆍ회전 등을 통한 정확한 형상 파악이 곤란하다.
  4. 컴퓨터의 메모리 용량이 많아진다.
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 설명의 특징을 가진 곡면에 해당하는 것은?

  1. 원추(Cone)곡면
  2. 퍼거슨(Ferguson)곡면
  3. 베지어(Bezier)곡면
  4. 스플라인(Spline)곡면
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. f(x, y)=ax2+bxy+cy2+dx+ey+g=0식에 표시된 계수에 의해서 정의되는 도형으로 옳은 것은?

  1. 원:b=0, a=c
  2. 타원:b2-4ac＞0
  3. 포물선:b2-4ac≠0
  4. 쌍곡선:b2-4ac＜0
(정답률: 49%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. DXF(Data Exchange File) 파일의 섹션 구성에 해당되지 않는 것은?

  1. header section
  2. library section
  3. tablse section
  4. entities section
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기하학적 형상 Modeling에서 B-spline 곡선의 성질 중 곡선상에 있는 몇 개의 점을 알고 있을 때 그에 따른 B-spline 곡선의 조정점을 구할 수 있는데 이를 무엇이라 하는가?

  1. 연속성
  2. 역변환(inverse transform)
  3. convex hull property
  4. 곡선 조정
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 원의 중심점을 (x, yc)라 할 때 원의 방정식 표현으로 올바른 것은? (단, r은 원의 반지름이다.)

  1. (x+xc)2+(y+yc)2=r2
  2. (x-xc)2+(y-yc)2=r
  3. (x+xc)2+(y+yc)2=r
  4. (x-xc)2+(y-yc)2=r2
(정답률: 44%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 솔리드모델링에서 기본형상의 불 연산방법이 아닌 것은?

  1. 합집합
  2. 차집합
  3. 곱집합
  4. 교집합
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 와이어 프레임 모델의 장점에 해당하지 않는 것은?

  1. 데이터의 구조가 간단하다.
  2. 모델 작성이 용이하다.
  3. 투시도의 작성이 용이하다.
  4. 물리적 성질(질량)의 계산이 가능하다.
(정답률: 74%)
  • 와이어 프레임 모델은 물체의 모서리(선)만으로 표현하는 방식이므로 데이터 구조가 간단하고 작성이 용이하며 투시도 작성이 쉽습니다.

    오답 노트
    물리적 성질(질량)의 계산: 내부가 비어있는 선들의 집합이므로 부피나 질량 계산이 불가능하며, 이는 솔리드 모델링의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 식은 3차원 공간 상에서의 좌표변환시 x축을 중심으로 θ만큼 회전하는 행렬식(matrix)을 나타낸다. (X)에 알맞은 값은?

  1. sin θ
  2. -sin θ
  3. cos θ
  4. -cos θ
(정답률: 50%)
  • 3차원 공간에서 $x$축을 중심으로 $\theta$만큼 회전하는 회전 행렬의 기본 구조는 다음과 같습니다.
    $$\begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & \cos \theta & -\sin \theta & 0 \\ 0 & \sin \theta & \cos \theta & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}$$
    따라서 이미지 의 $(X)$ 위치에 해당하는 값은 $-\sin \theta$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
