1과목: 기계가공법 및 안전관리
2. 바이트의 끝 모양과 이송이 표면 거칠기에 미치는 영향 중 다듬질 표면 거칠기의 이론 값(Hmax)을 구하는 공식은? (단 , R = 바이트 끝 반지름, S = 이송거리 이다.)
3. 베드를 가능한 짧게 하여 주로 공작물의 단면절삭에 쓰이는 것으로 길이가 짧고 직경이 큰 공작물의 절삭에 사용하는 선반은?
- 수직 선반
- 터릿 선반
- 정면 선반
- 모방 선반
5. 불수용성 절삭유 중 점성이 낮고 윤활작용이 좋은 반면 냉각 작용은 좋지 못하여 주로 경절삭에 쓰이는 것은?
- 광물성유
- 천연성유
- 혼합유
- 극압유
6. 전기 도금과는 반대로 하여, 드릴의 홈, 주사침, 반사경, 및 시계의 기어 등을 다듬질하는 데 응용되고 있는 가공법은?
- 레이저 가공
- 방전 가공
- 숏 피닝
- 전해 연마
7. 드릴 작업시 안전 사항으로 틀린 것은?
- 작업복을 입고 작업한다.
- 작은 일감은 손으로 꽉 붙잡고 작업한다.
- 일감은 정확히 고정한다
- 장갑을 사용하지 말아야 한다.
8. 방화(防火)조치로서 부적당한 것은?
- 흡연은 정해진 곳에서 한다.
- 유류취급 장소에서는 방화수를 준비한다.
- 화기는 정해진 곳에서 취급한다.
- 기름걸레 등은 정해진 용기에 보관한다.
9. 해머작업 안전수칙 중 틀린 것은?
- 녹이슨 재료를 작업할 때는 보안경을 착용한다.
- 장갑을 끼고 작업하지 않는다.
- 처음부터 큰 힘을 주어 작업한다.
- 자루가 불안정한 것은 사용하지 않는다.
11. 액체 호우닝에서 표면을 두드려 압축함으로써 재료의 피로 한도를 높이는 것은?
- 저온응력 완화법
- 피닝효과
- 기계적응력 완화법
- 치수효과
12. 최소 눈금이 0.01mm인 마이크로미터에서 스핀들의 피치가 0.5mm이면 딤블을 몇 등분한 것인가?
- 10등분
- 50등분
- 100등분
- 200등분
13. 다음 그림은 더브테일 홈 측정의 일부를 나타내고 있다. l의 값은? (단, 측정 핀의 지름 8㎜, 홈의 각은 60° 이다.)
- 8.832mm
- 10.928mm
- 12.619mm
- 14.013mm
14. 인벌류우트곡선을 그리는 원리를 응용한 이의 절삭 방법을 무엇이라고 하는가?
- 창성법
- 총형 커터에 의한 방법
- 형판에 의한 방법
- 래크 커터에의한 방법
16. 표면 연삭기에서 숫돌의원주속도 V=2400m/min이고. 연삭력 P=15kgf 이다. 이 때 연삭기에 공급된 동력이 10PS이라면 이 연삭기의 효율은 몇 %인가?
- 70%
- 75%
- 80%
- 125%
18. 브로우칭(broaching) 머신의 크기를 나타내는 것으로 옳은 것은?
- 최대인장력과 브로우치의 최대폭
- 최대인장력과 브로우치의 최대행정길이
- 최소인장력과 브로우치의 최대폭
- 최소인장력과 브로우치의 최대행정길이
19. 프로그램 주소(address)에 대한 기능 설명으로 틀린 것은?
- G - 준비기능
- M - 보조기능
- S - 이송기능
- T - 공구기능
20. 나사 연삭을 하기 위해서 숫돌을 나사 형으로 만드는 작업을 무엇이라고 하는가?
- 트루잉(truing)
- 프레싱(pressing)
- 글레이징(glazing)
- 로딩(loading)
21. 절삭속도 31.4m/min 인 8날 짜리
20 엔드밀로 소재를 가공할 때 이송 속도는? (단, 밀링커터의 날 1개 마다의 이송 fｚ=0.05mm 이다.)
- 251.2 mm/min
- 25.12 mm/min
- 20 mm/min
- 200 mm/min
2과목: 기계제도
24. 다음 중 관련 형체에 적용하는 자세공차의 종류 인 것은?
: 진위치도
: 평행도
: 동축도
: 대칭도
-
CBT문제은행AI2026-04-28 00:33
자세공차는 데이터럼(기준)에 대해 형체가 얼마나 정확한 자세를 유지하는지를 규제하며,
평행도는 대표적인 자세공차에 해당합니다.
오답 노트
진위치도
, 동축도
, 대칭도
는 위치공차에 해당합니다.
25. 다음 그림 표면의 결 표시기호에서 M이 뜻하는 것은?
- 밀링가공 방법으로 생긴 선이 투상면에 직각 또는 평행
- 가공으로 생긴 선이 거의 동심원
- 기계가공을 나타내며 가공으로 생긴 선이 두 방향으로 교차
- 가공으로 생긴 선이 다방면으로 교차 또는 무방향
26. 보기와 같은 평면도 A, B, C, D와 정면도 1, 2, 3, 4가 올바르게 짝지워진 것은?
- A-2, B-3, C-4, D-1
- A-1, B-4, C-2, D-3
- A-2, B-4, C-3, D-1
- A-2, B-4, C-1, D-3
27. 보기와 같은 도면에서
해석으로 가장 적합한 설명은?
- 지시선의 화살표 표시가 연결되어 있는 치수의 축은 기준축 A-B와 동축의 지름0.08mm 원통 내에 있지 않아야 한다.
- 정도의 표시가 연결되어 있는 치수의 축은 기준 축 A-B와 비교하여 가공정도가 0.08mm 이내라야 한다.
- 지시선의 화살표로 나타낸 축선은 데이텀 축직선 A-B를 축선으로 하는 지름 0.08mm인 원통안에 있어야 한다.
- 정도의 표시가 연결되어 있는 치수의 축은 데이텀 A-B와 비교하여 원통 가공정도가 0.08mm가 최소값이다.
28. 보기와 같은 제 3각 정투상도의 입체도로 가장 적합한 것은?
가 가장 적합합니다.
31. 스케치도를 그려야 하는 경우와 가장 관계가 없는 것은?
- 도면이 없는 부품과 같은 것을 만들려고 경우
- 도면이 없는 부품을 참고로 하려고 할 경우
- 도면이 없는 부품의 마멸 또는 파손된 부경우
- 도면을 좀 더 깨긋하게 보완할 필요가 있경우
33. 보기 투상도는 제 3각법 정투상도이다. 우축면도로 가장 적합한 것은?
-
CBT문제은행AI
2026-04-28 00:35
제 3각법에서 우측면도는 정면도의 오른쪽에 배치되며, 정면도와 평면도의 형상을 종합하여 오른쪽에서 바라본 모습을 그립니다. 주어진 정면도와 평면도의 형상을 분석했을 때, 오른쪽에서 본 모습은
와 같이 중앙이 파인 형태가 됩니다.
34. 현장에서 표준 평기어를 스케치하기 위하여 측정해야 할 요소로 중요도가 가장 낮은 것은?
- 이뿌리원 지름
- 이끝원 지름
- 잇수
- 이폭(축직각 방향)
35. 유니파이 보통나사의 표시가 3/8 - 16 UNC-2B일 때 다음 설명 중 틀린 것은?
- 3/8은 호칭 지름을 나타낸 것이다.
- 16 은 리드를 나타낸 것이다.
- UNC 는 나사의 종류이다.
- 2B는 급수를 나타낸 것이다.
36. 맞물려 있는 각종 기어의 생략도를 나타낸 것 중 나사기어의 간략 도시법인 것은?
-
CBT문제은행AI
2026-04-28 00:33
나사기어(웜기어)의 간략 도시법은 웜의 나선형 형상을 단순화하여 표현하며, 중심선과 접하는 원호 및 직선 형태로 나타내는
가 정답입니다.
37. 보기와 같은 입체도를 제 3 각법으로 투상할 때 가장 적합한 투상도는?
-
CBT문제은행AI
2026-04-28 00:33
제3각법은 정면도를 중심으로 우측에 우측면도, 하단에 평면도를 배치하는 투상법입니다. 주어진 입체도의 형상을 분석했을 때, 정면, 평면, 측면의 배치가 정확하게 일치하는
가 가장 적합합니다.
38. 모듈이 2인 한쌍의 표준 스퍼기어 잇수가 20 과 40으로 맞물려 회전할 때 두 축간의 중심거리는 척도 1:1 도면에서는 몇 mm로 그려야 하는가?
- 30mm
- 40mm
- 60mm
- 120mm

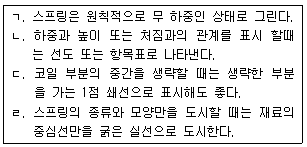

39. 코일 스프링의 제도에 관한 보기 내용이다. 올바른 설명을 모두 묶은 항은?
- (ㄱ)(ㄴ)
- (ㄱ)(ㄷ)(ㄹ)
- (ㄱ)(ㄴ)(ㄷ)
- (ㄱ)(ㄴ)(ㄷ)(ㄹ)
40. 물체 모양을 가장 잘 나탈낼 수 있도록 물체의 중심에서 반으로 절단하여 도시한 단면도의 명칭은?
- 온단면도
- 정 단면도
- 반단면도
- 한쪽 단면도
3과목: 기계설계 및 기계재료
41. 금속을 냉간 가공할 때 가공도가 증가함에 따라 그 성질은 어떻게 변하는가?
- 인성증가
- 내부응력감소
- 연신율증가
- 경도증가
44. 주철의 성장을 억제하기 위하여 사용되는 첨가원소로 가장 적합한 것은?
- Al + S
- Si + C
- Cr + Ni
- Co + V
47. 진동에너지를 흡수하는 능력이 우수하여 공작기계의 베드 기어 덮개 또는 피아노 프레임으로 가장 적합한 재료는?
- 가단주철
- 회주철
- 18-8 스테인레스강
- 저탄소강
48. 담금질한 강재의 잔류 오스테나이트를 제거하여 치수변화를 방지하는 열처리법은?
- 저온뜨임
- 구상화 처리
- 심냉처리
- 주화처리
51. 역류(逆流)를 방지하여 유체를 한쪽 방향으로만 흘러가게 하는 밸브는?
- 플랩 밸브
- 리프트 밸브
- 체크 밸브
- 슬라이딩 밸브
52. 3000 kgf-cm의 비틀림 모우멘트가 작용하는 지름이 3cm인 축의 최대 비틀림 응력 (kgf/cm3)은 약 얼마인가?
- 566
- 656
- 696
- 550
54. 두 줄 나사를 두 바퀴 돌렸더니 축 방향으로 12mm 이동했다. 이 나사의 피치(p)와 리드(l)는 각각 얼마인가?
- P = 3㎜, l = 6㎜
- P = 6㎜, l = 3㎜
- P = 3㎜, l = 3㎜
- P = 6㎜, l = 6㎜
55. 두 축의 중심선이 어느 각도로 교차되고, 그 사이의 각도가 운전 중 다소 변하여도 자유로이 운동을 전달 할수 있는 축 이음(shaft coupling)으로 맞는 것은?
- 고정 이음
- 플랙시블 이음
- 올덤 이음
- 유니벌셜 이음
56. 축의 원주에 여러 개의 키를 가공한 것으로 큰 토크를 전달할 수 있고 내구력이 크며 축과 보스와의 중심축을 정확하게 맞출 수 있는 것은?
- 스플라인
- 미끄럼 키
- 성크 키
- 반달 키
57. 다음 그림과 같은 스프링장치에서 각 스프링의 상수K1=4kgf/cm, K2=5kgf/cm, K3=6kgf/cm이며, 하중방향의 처짐이 δ =150mm일대 하중 P는 약 얼마인가?
- P = 314 kgf
- P = 243 kgf
- P = 31.4 kgf
- P = 24.3 kgf
58. 끝 저널에 가해지는 베어링 하중을 P, 저널 길이를 l, 저널의 지름을 d라고 할 때, 베어링 압력 p를 구하는 식은?
- P = dlP
-
CBT문제은행AI
2026-04-28 00:34
베어링 압력은 베어링에 가해지는 하중을 베어링의 투영 면적(지름 $\times$ 길이)으로 나눈 값입니다.
$$p = \frac{P}{d \times l}$$
따라서 정답은
입니다.
60. 너트의 풀림 방지법에 해당 되지 않는 것은?
- 로크 너트(lock nut)를 사용
- 가스켓(gasket)을 사용
- 와셔(washer)를 사용
- 분활 핀(split pin)을 사용
4과목: 컴퓨터응용설계
61. 다음 중 CAD 용 입력장치가 아닌 것은?
- 마우스(mouse)
- 트랙볼(track ball)
- 플라즈마판(plasma panel)
- 라이트펜(light pen)
63. 솔리드 모델링에서 CSG와 비교한 B-rep의 특징으로 맞는 것은?
- Data Base의 Memory를 적게 차지한다.
- 표면적 계산이 곤란하다.
- Data 구조가 복잡하다.
- 전개도 작성이 곤란하다.
64. 원뿔을 임의 평면으로 교차시킨 경우에 구성되는 원추곡선이 아닌 것은?
- 선(line)
- 원(circle)
- 타원(ellipse)
- 쌍곡선(hyperbola)
65. 다음중 비트(bit)에 대한 설명이다. 틀린 것은?
- 정보를 나타내는 최소 단위이다.
- 0 과 1을 동시에 나타내는 정보 단위이다.
- binary digit의 약자이다.
- 2 진수로 표시된 정보를 나타내기에 알맞다.
66. 컴퓨터의 중앙처리장치에서 사용되는 고속의 기억소자로 2진법 체계로 데이터를 받고, 저장, 전송하는 기능을 갖고 있는 장소를 무엇이라 하는가?
- MAIN MEMORY
- REGISTER
- BASIC
- REFRESH
67. 공간 분할 표현법(spatial enumeration)이 다른 솔리드 모델링 방법에 비하여 우수한 점은?
- 공간 유일성(spatial uniqueness)을 보장
- 저장 공간(storage space)의 절약
- 생성에 필요한 계산량 감소
- 모델의 정확성
68. CAD에서 레이어(layer) 대한 설명으로 맞는 것은?
- 자주 사용되는 형상을 저장해 놓고 필요시 불러 내어 사용하는 기능
- 어느 일부분을 확대하여 작업할 때 사용하는 명령어로 사각형은 대각 되는 두 점을 입력하여야함
- 두 개의 직선이 만나는 부분에 두 직선에 접하는 원호를 추가할 때 사용하는 명령어
- 잡한 도면 작업시 그래픽 요소들은 구분하고 등록시키고 작업을 용이 하게 하기 위하여 사용함
69. 데이터 전송시 데이터의 오류를 검사하는 비트(BIT)를 무엇이라 하는가?
- 존 비트
- 디지 비트
- 패리티 비트
- 데이터 비트
70. 3차원 좌표계에서 물체의 크기를 각각 x축 방향으로 2배, y축 방향으로 3배, z축 방향으로 4배의 크기변환을 하고자 한다. 사용되는 좌표변환 행렬식은?
-
CBT문제은행AI
2026-04-28 00:33
3차원 크기 변환(Scaling) 행렬은 주대각선 성분에 각 축 방향의 배율을 배치하고 나머지 성분은 0, 마지막 행과 열의 끝은 1로 설정하는 단위 행렬의 확장 형태를 사용합니다.
$$\text{Scaling Matrix: } \begin{bmatrix} S_x & 0 & 0 & 0 \\ 0 & S_y & 0 & 0 \\ 0 & 0 & S_z & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}$$
$$\text{Substitution: } \begin{bmatrix} 2 & 0 & 0 & 0 \\ 0 & 3 & 0 & 0 \\ 0 & 0 & 4 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}$$
$$\text{Result: }
$$
71. CAD/CAM에서 구성된 자료를 서로 다른시스템에서 공유하기 위해 사용하는 표준파일 시스템으로 섹션(section)과 엔티티(entity)로 구분된 표준 파일은?
- PHIGS
- DXF
- IGES
- GKS
72. 2차원에서의 변환 행렬(3x3)은 크게 4부분으로 나누어 진다. 다음 설명 중 틀린 것은?
- a, b, c, d는 회전(rotation), 스케일링(scaling)등에 관계된다.
- m, n 은 이동(translation)에 관계된다.
- s 는 전체적인 스케일링(overall scaling)에 영향을 미친다.
- p, q는 대칭변화(reflection)관계된다.
-
CBT문제은행AI
2026-04-28 00:33
제시된 변환 행렬
에서 $p, q$는 원점을 기준으로 한 이동(translation) 성분을 나타냅니다. 대칭변화(reflection)는 주로 $a, b, c, d$와 같은 회전 및 스케일링 행렬의 부호 변화를 통해 이루어집니다.
73. 다음 중 중심이 (m,n)이고 반지름이 r인 원의 형상을 표현하는 것은?
- (x+m) + (y+n) = r2
- (x-m)2+ (y-n)2= r2
- x2 + y2= r2-m-n
- x2+ m -y2 -n = r2
74. 서피스(Surface) 모델링의 특징이 아닌 것은?
- 두 개 면의 교선을 구할 수 있다.
- 복잡한 형상 표현이 가능하다.
- NC 가공 정보를 얻을 수 있다.
- 유한 요소법(FEM)의 적용을 위한 요소 분할이 쉽다.
75. 그림과 같은 꽃병 도형을 그리기에 가장 적합한 방법은?
- 테이퍼 곡면
- 슬라이스 곡면
- 회전 곡면
- 스위핑 곡면
와 같은 꽃병 형태는 중심축을 기준으로 단면 곡선을 360도 회전시켜 생성하는 회전 곡면 방식이 가장 적합합니다.
76. 와이어 프레임 모델의 특징 설명으로 틀린 것은?
- 데이터의 구성이 간단하다.
- 처리속도가 빠르다.
- 단면도 작성이 불가능하다.
- 모든 경우의 은선 제거가 가능하다.
78. 임의의 3차원 입체형상을 그보다 작은 정육면체등과 같이 기본적인 입체요소의 집합으로 잘게 분할, 근사한 형상으로 대체하여 표현하는 기법은?
- CSG모델링
- B-Rep 모델링
- Decomposition 모델링
- Sweeping 모델링
