1과목: 공유압 및 자동화시스템
1. 톱니바퀴처럼 생긴 한 쌍의 로터가 케이싱 내에서 맞물려 회전하며 유압유를 흡입 및 토출시키는 원리의 유압펌프가 아닌 것은?
- 기어 펌프
- 로브 펌프
- 터빈 펌프
- 트로코이드 펌프
2. 피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으로 움직이며, 이 때의 속도 에너지를 이용한 실린더는?
- 충격 실린더
- 로드리스 실린더
- 다위치제어 실린더
- 텔레스코프 실린더
3. 공유압회로 작성 방법 중 2개 이상의 기능을 갖는 유닛을 포위하는 선으로 맞는 것은?
- 실선
- 파선
- 1점 쇄선
- 2점 쇄선
4. 절대 압력을 올바르게 표현한 것은?
- 절대압력은 게이지 압력을 말한다.
- 절대압력은 표준 대기압력보다 항상 높다.
- 절대압력은 대기압을 '0'으로 하여 측정한 압력이다.
- 절대압력은 완전한 진공을 '0'으로 하여 측정한 압력이다.
7. 다음 회로의 속도제어방식으로 옳은 것은?
- 전진 시 미터인, 후진 시 미터인 제어회로
- 전진 시 미터인, 후진 시 미터아웃 제어회로
- 전진 시 미터아웃, 후진 시 미터인 제어회로
- 전진 시 미터아웃, 후진 시 미터아웃 제어회로
-
CBT문제은행AI2026-04-28 00:46
회로도
를 보면 실린더의 양쪽 포트 모두에 체크 밸브와 병렬로 연결된 속도 조절 밸브가 설치되어 있습니다. 유체가 실린더에서 빠져나갈 때만 조절 밸브를 통과하게 되어 있으므로, 전진과 후진 모두에서 유출량을 제어하는 미터아웃 제어회로입니다.
8. 내경 10cm, 추력 3140 kgf, 피스톤 속도 40m/min 인 유압실린더에서 필요로 하는 유압은 최소 몇 kgf/cm2 인가?
- 40
- 60
- 80
- 160
9. 두 개의 실린더를 동조시키는데 사용되며, 정확도가 크게 요구되지 않는 경우에 사용되는 밸브는?
- 감속 밸브
- 감압 밸브
- 체크 밸브
- 분류 및 집류 밸브
12. 다음 그림과 같은 타이밍 차트(timing chart)에서 입력이 A와 B이며, 출력은 Y일 때 이 타이밍 차트는 어떤 회로인가? (단, 입ㆍ출력 모두 양논리로 동작한다.)
- OR 회로
- AND 회로
- NOT 회로
- NAND 회로
-
CBT문제은행AI
2026-04-28 00:50
제시된 타이밍 차트
를 분석하면, 입력 $A$와 $B$가 모두 High(1)인 구간에서만 출력 $Y$가 High(1)가 되는 논리 구조를 가지므로 이는 AND 회로의 동작 특성입니다.
13. 짧은 실린더 본체로 긴 행정거리를 낼 수 있는 다단 튜브형 로드로 구성되어 있는 실린더는?
- 충격 실린더
- 로드리스 실린더
- 텔레스코프 실린더
- 다위치 제어 실린더
15. 자동화시스템을 구성하는 각 단위기기를 하드웨어 및 소프트웨어적으로 연결하는 방법을 의미하는 것은?
- 네트워크(network)
- 프로세서(processor)
- 액추에이터(actuator)
- 메카니즘(mechanism)
16. 회전량을 펄스수로 변환하는데 사용되며 기계적인 아날로그 변화량을 디지털량으로 변환하는 것은?
- 서보 모터
- 포토 센서
- 매트 스위치
- 로터리 인코더
17. 되먹임 제어계(feedback control system)의 특징이 아닌 것은?
- 전체 제어계는 항상 안전하다.
- 목표값에 정확히 도달할 수 있다.
- 제어계의 특성을 향상 시킬 수 있다.
- 외부 조건 변화에 대한 영향을 줄일 수 있다.
18. 공압 시스템에 있어서 윤활유 등과 섞여 에멀션(emulsion) 상태나 수지 상태가 되어 밸브의 동작을 가로막을 우려가 있는 고장은?
- 수분으로 인한 고장
- 이물질로 인한 고장
- 공급 유량 부족으로 인한 고장
- 배관 불량에 의한 공기의 유출로 인한 고장
19. PLC 프로그램의 최초 단계인 0스텝에서 최후스텝까지 진행 하는데 걸리는 시간은?
- 리드 타임(read time)
- 스캔 타임(scan time)
- 스텝 타임(step time)
- 딜레이 타임(delay time)
20. 열팽창 계수가 다른 두 개의 금속판을 접합시켜 온도 변화에 따른 변형 또는 내부 응력을 이용한 센서는?
- 홀 센서
- 바이메탈
- 서미스터
- 측온 저항체
2과목: 설비진단관리 및 기계정비
21. 설비종합효율을 산출하기 위한 공식으로 옳은 것은?
- 설비종합효율 = 공정효율 × 수율 × 양품율
- 설비종합효율 = 공정효율 × 시간가동률 × 양품률
- 설비종합효율 = 시간가동률 × 성능가동률 × 양품률
- 설비종합효율 = 시간가동률 × 수율 × 양품률
22. 윤활관리의 효과에 대한 설명으로 틀린 것은?
- 동력비의 증가
- 제품 정도의 향상
- 보수 유지비의 절감
- 기계 정도와 기능의 유지
23. 진동을 측정할 때 회전하는 축을 기준으로 진동센서를 부착하여 측정하려고 한다. 진동측정방향이 아닌 것은?
- 축 방향
- 수직 방향
- 경사 방향
- 수평 방향
24. 진동 차단기의 재료로 합성고무를 사용했을 때 강철 코일스프링보다 유리한 점은 무엇인가?
- 정적변위가 크다.
- 주파수 폭이 넓다.
- 고온강도에 강하다.
- 측면으로 미끄러지는 하중에 강하다.
25. 직접적인 공기의 압력변화에 의한 유체역학적 원인에 의해 난류음을 발생시키는 것은?
- 압축기
- 송풍기
- 진공펌프
- 엔진 배기음
26. 고유 진동수와 강제 진동수가 일치 할 경우, 진동이 크게 발생하는 현상을 무엇이라 하는가?
- 울림
- 공진
- 외란
- 상호 간섭
27. 진동센서를 설비에 설치하는 경우, 정확도와 장기적 안정성이 가장 좋은 설치 방법은?
- 자석 고정
- 밀랍 고정
- 나사 고정
- 에폭시 고정

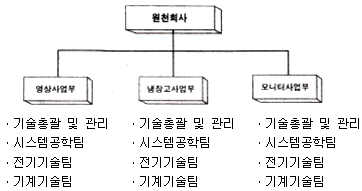

29. 다음 그림은 설비관리 조직 중에서 어떤 형태의 조직인가?
- 제품중심 조직
- 기능중심 조직
- 설계보증 조직
- 제품중심 매트릭스 조직
-
CBT문제은행AI
2026-04-28 00:47
제시된 이미지
와 같이 영상, 냉장고, 모니터 등 제품별로 설비를 분류하고 각 지구마다 기술팀을 배치하여 관리하는 방식은 제품중심 조직의 전형적인 형태입니다.
30. 효율적인 설비보전 활동을 위하여 설비의 열화나 고장, 성능 및 강도 등을 정량적으로 계측하여 설비의 상태를 예측 할 수 있는 기술은?
- 신뢰성 기술
- 정량화 기술
- 설비 진단 기술
- 트러블슈팅 기술
31. 설비투자의 합리적인 투자결정에 필요한 경제성 평가방법이 아닌 것은?
- MAPI법
- 자본 회수법
- 비용 비교법
- 처분 가치법
33. 속도센서로 널리 사용되는 동전형 속도 센서의 측정원리로 옳은 것은?
- 압전의 법칙
- 렌쯔의 법칙
- 오른나사의 법칙
- 패러데이의 전자유도 법칙
34. 만성로스의 대책으로 틀린 것은?
- 현상의 해석을 철저히 한다.
- 관리해야 할 요인계를 철저히 검토한다.
- 원인이 명확하므로 표면적인 요인만 해결한다.
- 요인 중에 숨어 있는 결함을 표면으로 끌어낸다.
35. 설비보전에서 효과 측정을 위한 척도로서 널리 사용되는 지수 중 고장 도수율의 공식은?
- (정미가동시간/부하시간) × 100
- (고장횟수/부하시간) × 100
- (고장 정지시간/부하시간) × 100
- (보전비 총액/생산량) × 100
36. 물 또는 적당한 액체를 가득 채운 유리관속에서 유적이 서서히 떠올라오게 하는 급유기를 사용한 것으로서 급유상태를 뚜렷이 볼 수 있는 이점이 있는 급유법은?
- 패드 급유법
- 유륜식 급유법
- 강제 순환 급유법
- 가시 부상 유적 급유법
37. 디지털 신호처리에서 일반적으로 데이터의 경향을 제거하는 방법으로 옳은 것은?
- 최소 자승법
- 최대 자승법
- 이산적 신호법
- 데이터 주밍법
38. 다음 중 보전용 자재의 특징으로 옳은 것은?
- 연간 사용빈도가 많고 소비속도가 빠르다.
- 베어링, 그랜드 패킹 등은 교체 후 재활용 할 수 있다.
- 설비개선, 설비변경 등으로 불용자재가 발생하지 않는다.
- 자재구입의 품목, 수량, 시기에 관한 계획을 수립하기 곤란하다.
40. 고장이 없고, 보전이 필요치 않은 설비를 설계, 제작하기 위한 설비보전 방법은?
- 사후 보전(BM)
- 생산 보전(PM)
- 개량 보전(CM)
- 보전 예방(MP)
3과목: 공업계측 및 전기전자제어
를 간략화한 것은?
49. 다음 중 밸브에 포지셔너를 사용하게 된 이유로 볼 수 없는 것은?
- 조절계 신호와 구동부 신호가 다른 경우
- 제어밸브의 특성을 개선할 필요가 있는 경우
- 하나의 신호로 2대 이상의 제어밸브를 동작시킬 경우
- 그랜드 패킹의 마찰이 작고 유체의 영향을 받기 어려운 경우
50. 유도전동기의 기동에서 기동전류가 정격전류의 4~6배가 되는 기동법은?
- Y-Δ 기동
- 전전압 기동
- 2차 저항기동
- 기동 보상기를 사용한 기동
52. 원자 구조를 평면적으로 보면 원자 번호와 같은 수의 전자가 정해진 궤도상을 정해진 개수만큼 원자핵을 중심으로 돌고 있다. M각 궤도에 들어 갈수 있는 최대 전자의 수는 얼마인가?
- 2
- 8
- 18
- 32
54. 다음 논리회로의 출력 X는?
-
CBT문제은행AI
2026-04-28 00:46
논리회로를 분석하면 $A$와 $B$가 AND 게이트를 통과하고, $C$는 NOT 게이트를 통해 $\overline{C}$가 됩니다. 이 두 결과값이 다시 AND 게이트를 통과하므로 최종 출력 $X$는 $A \cdot B \cdot \overline{C}$가 됩니다.
따라서 정답은
입니다.
56. 어떤 코일에 흐르는 전류가 0.1초 사이에 50A에서 10A로 변할 때 40V의 유도 기전력이 발생한다면 이 때 코일의 자기 인덕턴스는 몇 mH인가?
- 100
- 200
- 300
- 400
57. 100μF의 콘덴서에 1000V의 직류 전압을 인가하면 충전되는 전하량(C)은 얼마인가?
- 1
- 10
- 0.1
- 0.01
59. 블록선도의 구성요소에서 그림과 같은 블록선도를 무엇이라 하는가?
- 블록
- 가산점
- 인출점
- 직렬결합
60. 실리콘 정류 소자(SCR)에 관한 설명으로 틀린 것은?
- PNPN 소자이다.
- 스위칭 소자이다.
- 쌍방향성 소자이다.
- 직류, 교류 전력제어에 사용된다.
4과목: 기계정비 일반
61. 원심펌프의 이상 현상 원인이 아닌 것은?
- 스터핑박스로 공기 침입
- 펌프의 회전방향이 틀릴 때
- 패킹과 주축간의 과도한 틈새
- 펌프 내 공기빼기를 하였을 때
62. 원심형 통풍기 중 고속도로 터널 환풍기에 사용되며 효율이 가장 좋은 통풍기는?
- 터보 통풍기
- 시로코 통풍기
- 용적식 통풍기
- 플레이트 통풍기
63. 펌프의 비속도(specific speed : Ns) 특성을 설명한 것 중 옳은 것은?
- 양정과 토출량은 비속도와 관계가 없다.
- 양정이 낮고 토출량이 큰 펌프는 비속도가 낮아진다.
- 양정이 높고 토출량이 적은 펌프는 비속도가 낮아진다.
- 토출량이 일정하고 회전수가 큰 펌프는 비속도가 낮아진다.
64. V벨트 전동장치에서 V벨트를 선정하려 할 때 고려하지 않아도 되는 것은?
- V벨트의 장력
- 소요벨트의 가닥수
- V벨트의 종류 및 형식
- V벨트 풀리의 형상과 지름
66. 압축기 부품 중 밸브의 분해조립에 대한 내용으로 틀린 것은?
- 밸브 볼트의 너트는 규정값으로 조인다.
- 밸브 볼트의 와셔는 분해 후 재사용한다.
- 스프링의 내외주가 스프링 홈 벽과 잘 맞는지 확인한다.
- 밸브 플레이트의 리프트는 규정값에 들어 있는가를 틈새로 확인한다.
67. 플렉시블 커플링(flexible coupling)을 사용하는 이유로 적합하지 않는 것은?
- 고속회전으로 인한 진동을 완화시킬 때
- 전달토크의 변동으로 축에 충격이 가해질 때
- 두 축의 중심을 완전히 일치시키기 어려울 때
- 축 방향으로 인장력이 작용하는 긴 전동축에 사용할 때
68. 분해 중에 볼트가 부러졌을 때 부러진 볼트를 제거하는 방법은?
- 토크 미터를 이용하여 제거한다.
- 스크류 익스트랙터를 이용하여 제거한다.
- 볼트 밑 부분을 정으로 잘라 넓힌 후 해머를 이용하여 제거한다.
- 두 개의 해머를 이용하여 볼트 머리부의 대면을 두드려서 제거한다.
69. 이의 맞물림이 원활하여 이의 변형과 진동, 소음이 작고 큰 동력의 전달과 고속운전에 적합한 기어는?
- 웜 기어(worm gear)
- 스퍼 기어(spur gear)
- 헬리컬 기어(helical gear)
- 크라운 기어(crown gear)
70. 관로에 유속의 급격한 변화 및 정전에 의한 펌프의 동력이 급히 차단될 때 관내 압력이 상승 또는 하강하는 현상은?
- 서징(surging)현상
- 수격(water hammer)현상
- 베이퍼 록(vapor rock)현상
- 캐비테이션(cavitation)현상
71. 밸브에 대한 설명으로 옳은 것은?
- 글로브 밸브는 밸브 박스가 구형으로 되어 있고 밸브의 개도를 조절해서 교축기구로 쓰인다.
- 슬루스 밸브는 유체의 역류를 방지하기 위한 밸브이며 리프트식과 스윙식이 있다.
- 체크밸브는 전두부(핸들)를 90도 회전시킴으로써 유로의 개폐를 신속히 할 수 있다.
- 콕(cock)은 밸브 박스의 밸브 시트와 평행으로 작동하고 흐름에 대해 수직으로 개폐를 한다.
73. 다음 중 캐비테이션의 방지 대책으로 틀린 것은?
- 흡입양정을 작게 한다.
- 펌프의 회전수를 높게 한다.
- 펌프의 설치 위치를 낮게 한다.
- 단 흡입형 펌프이면 양 흡입형 펌프로 고친다.
77. 테이퍼 핀을 밑에서 때려서 뺄 수 없을 경우에 적합한 분해 방법?
- 테이퍼 핀을 정으로 잘라서 뺀다.
- 스크류 익스트랙터를 사용하여 뺀다.
- 테이퍼 핀 머리부분에 용접을 하여 뺀다.
- 테이퍼 핀 머리부분에 나사를 내어 너트를 걸어 뺀다.
78. 생 이음이라고도 하며, 파이프에 나사를 절삭하지 않고 이음하는 것으로 숙련이 필요하지 않으며 시간과 공정이 절약되는 관이음은?
- 신축 이음
- 고무 이음
- 패킹 이음
- 턱걸이 이음
반면 터빈 펌프는 안내날개를 가진 와류(원심) 펌프의 일종으로, 회전차의 원심력을 이용하여 유체를 송출하는 원리이므로 맞물림 회전 방식이 아닙니다.
