1과목: 공유압 및 자동화시스템
1. 양끝의 지름이 다른 관이 수평으로 놓여 있다. 왼쪽에서 오른쪽으로 물이 정상류를 이루고 매초 2.8ℓ의 물이 흐른다. B 부분의 단면적이 20cm2이라면 , B 부분에서 물의 속도는 얼마인가?
- 14 cm/s
- 56 cm/s
- 140 cm/s
- 560 cm/s
4. 공기 저장 탱크의 기능 중 잘못된 것은?
- 저장 기능
- 냉각효과에 의한 수분 공급
- 공기압력의 맥동을 제거
- 압력변화를 최소화
6. 실린더의 지지형식 중 축심 요동형이 아닌 것은?
- 크레비스형(clevis)
- 풋형(foot)
- 트러니언형(trunnion)
- 볼형(ball)
7. 다음 회로의 속도제어 방식으로 맞는 것은?
- 미터-인 방식
- 블리드-오프 방식
- 미터-아웃 방식
- 카운터밸런스 방식
-
CBT문제은행AI2026-04-28 00:54
제시된 회로
를 보면, 속도 조절 밸브가 실린더에서 나가는 유량(배출측)을 제어하는 위치에 설치되어 있으므로 미터-아웃 방식입니다.
8. 유압기기에 적용되는 파스칼 원리에 대한 설명으로 맞는 것은?
- 일정한 부피에서 압력은 온도에 비례한다.
- 일정한 온도에서 압력은 부피에 반비례한다.
- 밀폐된 용기내의 압력은 모든 방향에서 동일하다.
- 유체의 운동 속도가 빠를수록 배관의 압력은 낮아진다.
9. 공기 탱크와 공압회로 내의 공기압을 규정 이상으로 상승되지 않도록 하며, 주로 안전밸브로 사용되는 밸브는?
- 감압밸브
- 릴리프 밸브
- 교축밸브
- 시퀀스 밸브
10. 포핏식(poppet type)방향 전환 밸브의 장점으로 맞는 것은?
- 밸브의 이동거리가 길다.
- 밸브의 내부누설이 적다.
- 밸브의 추력을 평형 시키기 적당하다.
- 조작의 자동화가 쉽다.
11. 하나의 가공물에 여러 개의 가공 공정이 진행되어야 할 때 가공물을 클램핑, 클램핑해제 공정의 필요 없이 한 위치에서 연속되는 가공공정을 수행하는데 적합한 핸들링 장치는?
- 리니어 인덱싱 핸들링
- 로터리 인덱싱 핸들링
- 고정 자동장치
- 자동화 라인 장치
13. 유압기기의 고장원인이 되는 유압작동유의 오염의 원인과 거리가 먼 것은?
- 기기의 부식과 녹
- 유압 작동유의 산화
- 외부로부터 침입하는 고형 이물질
- 유압 필터의 주기적인 교체
14. 다음 그림은 논리를 전기적으로 표현한 것이다 어떤 논리에 해당되는가?
- AND 논리
- OR 논리
- NOT 논리
- AND OR 논리
-
CBT문제은행AI
2026-04-28 00:56
두 개의 스위치 $a$와 $b$가 병렬로 연결된 회로입니다. 병렬 연결에서는 어느 하나의 스위치만 닫혀도 전류가 흐르므로, 이는 논리합을 의미하는 OR 논리에 해당합니다.
15. 광전 스위치의 특징과 가장 거리가 먼 것은?
- 광전도 효과를 이용한다.
- 검출 거리가 길다.
- 높은 정밀도를 얻을 수 있다.
- 금속 물체만 검출이 가능하다.
16. 어느 제어계에서 0~10V 아날로그 신호를 센서를 통해서 읽어 들이기 위하여 8비트 A/D 변환기를 사용한다면 아날로그 신호를 몇 V 간격으로 읽어 들일 수 있는가?
- 1.25
- 0.625
- .078
- .039
17. 유압모터 중 한 종류인 기어 모터의 특징이 아닌 것은?
- 유압 모터 중 구조가 가장 간단하다.
- 출력 토크가 일정하다.
- 정밀한 서보 기구에 적합하다.
- 정역회전이 가능하다.
18. 신호처리 방식에 따른 제어계의 분류로 맞는 것은?
- 동기제어계, 비동기제어계, 논리제어계, 시퀀스 제어계
- 동기제어계, 파일럿제어계, 논리제어계, 시퀀스 제어계
- 동기제어계, 비동기제어계, 메모리제어계, 시퀀스 제어계
- 동기제어계, 프로그램제어계, 논리제어계, 시퀀스 제어계
19. 유압시스템에서 기름 탱크 내 유면이 낮을 때 발생하는 현상은?
- 펌프의 흡입불량
- 실린더의 추력증대
- 외부 누설의 증대
- 토출유량의 감소
20. PLC의 시스템 구축 시 문제가 발생하였을 때 다음 조치 사항 중 틀린 것은?
- 배터리 전압이 저하된 경우 배터리를 교환한다.
- 노이즈 발생대책으로 접지를 한다.
- CPU가 해독 불가능한 명령이 포함된 경우는 틀린 명령을 수정한다.
- 최대 실장이 가능한 입출력 모듈의 개수가 정해진 수량을 초과한 경우 프로그램의 스텝수를 줄인다.
2과목: 설비진단관리 및 기계정비
21. 윤활유의 점도에 관한 설명이 잘못된 것은?
- 점도란 윤활유가 유동할 때 나타나는 내부저항의 크기를 나타낸다.
- 동점도는 윤활유의 절대점도에 윤활유의 밀도를 곱한 갑으로 구할 수 있다.
- 절대점도를 표시할 때 포아즈(poise)를 사용한다.
- 동점도는 스톡서(stokes)를 사용하며 cm2/s로 나타낸다.
22. PM 초기에 검사주기를 결정하기 위해 선결되어야 하는 것은?
- 설비성능 표준작성
- 프로세스 개선
- 급유 개소 표시
- 정확한 자료 축적
23. 제품별 설비배치에 대하 특징과 거리가 먼 것은?
- 작업흐름이 원활하고, 생산시간이 짧고 작업장간 거리 축소로 재고감소, 비용감소 생산통제 용이함.
- 하나 또는 소수의 표준화된 제품을 대량으로 반복 생산하는라인 공정에 적합함.
- 하나의 기계 고장 시에도 유연하게 생산을 수행하며 고임금 기술자가 필요로 함.
- 작업흐름은 미리 정해진 패턴을 따라가며, 각 작업장은 고도로 전문화된 하나의 작업만을 수행함.
24. 진동차단 효과는 고유진동수인 R값에 따라 다르다. 진동차단 효과가 가장 큰 값으로 맞는 것은? [단, R=(외부진동주파수/시스템 고유진동수)]
- 1.4 이하
- 3~6
- 6~10
- 10 이상
25. 회전기계의 이상 현상에서 고주파의 발생에 따른 이상 현상으로 적합한 것은?
- 오일 휩
- 미스얼라인먼트
- 언밸런스
- 유체음
26. 고장원인을 분석하기 위해 많이 쓰이는 방법으로 일명 생선뼈와 같다고 하여 생선뼈 그림이라고도 하는데 특정 문제나 그 상황의 원인을 규명하여 그림으로 보여줌으로써 문제해결을 위한 전반적인 흐름으로 볼 수 있는 방법으로 맞는 것은?
- 특성요인 분석법
- 상황분석법
- 의사 결정법
- 변환기획법
27. 회전기계에서 발생하는 불규형(unbalance)이나 축 정렬불량(misalignment)시 널리 사용되는 설비진단 기법은?
- 진동법
- 페로그래피법
- 오일 SOAP법
- 응력법
28. 설비보전 조직의 기본형에서 집중보전의 단점으로 잘못된 것은?
- 보전요원이 공장 전체에서 작업을 하기 때문에 적절한 관리 감독을 할 수 없다.
- 작업표준을 위한 시간 손실이 많다.
- 일정적성이 곤란하다.
- 긴급작업, 새로운 작업의 신속한 처리가 어렵다.
30. 설비배치계획이 필요하지 않은 것은?
- 신제품을 개발할 때
- 공장을 증설할 때
- 작업방법을 개선할 때
- 작업장을 축소할 때
32. 윤활 상태를 표현하는 유체윤활에 대한 설명으로 적합한 것은?
- 유막에 의하여 마찰면이 완전히 분리되어 베어링 간극 중에서 균형을 이루는 상태
- 유온 상승 혹은 하중의 증가로 점도가 떨어져 유압만으로 하중을 지탱할 수 없을 때
- 유막이 파괴되어 금속간의 접촉이 일어나는 상태
- 금속에 융착과 소부현상이 발생하여 극압제인 유기화합물의 첨가가 필요한 상태
33. 차음벽의 무게는 중간 이상 주파수소음의 투과손실을 결정한다. 무게를 두 배 증가시킬 때 투과 손실은 이론적으로 얼마나 증가하는가?
- 2dB
- 6dB
- 12dB
- 24dB
34. 보전용 자재는 재고품절로 생기는 손실의 대소, 자재단가 재고유지비의 대소 등에 따라 등급을 붙여 중점관리를 실시한다. 이를 위해 실시하는 분석 기법은?
- ABC 분석
- PERT/CPM
- 유입 유출표
- 유통도
35. 조직상으로 집중보전과 같이 한 관리자 밑에 조직되어 있지만 배치상 각 지역에 분산된 형태를 무슨 보전이라고 하는가?
- 지역보전
- 부문보전
- 절충형보전
- 설비보전
37. 다음 설명 중 TPM 특징이 아닌 전통적 관리에 해당하는 것은?
- Input 지향, 원인 추구 시스템
- 현장 사실에 입각한 관리
- 사전 활동, 로스 측정
- 상벌위주의 동기부여
39. 설비진단 기술을 도입함으로써 얻을 수 있는 일반적인 효과로 보기 어려운 것은?
- 경험적인 지식을 활용하여 설비를 평가하기 때문에 고장의 정도를 정량화하기 위한 노력이 불필요하다.
- 경향관리를 실행함으로써 설비의 수명을 예측하는 것이 가능하다.
- 돌발적인 중대고장 방지를 도모하는 것이 가능하다.
- 정밀진단을 실행함에 따라 설비의 열화부위, 열화내용 정도를 알 수 있기 때문에 오버홀이 불필요해진다.
40. 설비관리 기능을 일반 관리기능, 기술기능, 실시기능 및 지원기능으로 분류할 때 일반 관리기능이라고 볼 수 없는 것은?
- 보전정책 결정 및 보전시스템 수립
- 자산관리와 연동된 설비관리 시스템 수립
- 보전업무의 경제성 및 효율성 분석, 측정
- 보전업무 분석 및 검사 기준 개발
3과목: 공업계측 및 전기전자제어
41. 클램프 미터(Clamp neter)의 용도를 바르게 설명한 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 교류 전류를 측정할 수 없다.
- 절연저항을 측정할 수 없다.
- 반드시 도선을 1선만 클램프 시켜 전류를 측정한다.
- 반드시 도선을 2선을 클램프 시켜 전류를 측정한다.
42. 천평을 이용하여 물체의 무게를 구할 때 측정량의 크기와 거의 같은 미리 알고 있는 분동을 이용하여 측정량과 분동의 차이로 구하는 방법은?
- 편위법
- 영위법
- 치환법
- 보상법
43. 실리콘(Si)의 진성반도체에 극히 적은 불순물을 혼합하여 N형 반도체를 만들려고 한다. 다음 중 사용할 수 없는 불순물은?
- 비소(As)
- 인(P)
- 인듐(In)
- 안티몬(Sb)
44. 다음의 열전대 조합에서 가장 높은 온도까지 측정할 수 있는 것은?
- 백금로듐 - 백금
- 크로멜 - 알루멜
- 철 - 콘스탄탄
- 구리 - 콘스탄탄

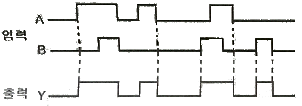

48. 출력파형이 그림과 같다면 논리기호는?
- OR
- AND
- NOR
- NAND
-
CBT문제은행AI
2026-04-28 01:02
입력 A 또는 B 중 어느 하나라도 High($1$)일 때 출력 Y가 High($1$)가 되고, 두 입력이 모두 Low($0$)일 때만 출력이 Low($0$)가 되는 논리 구조입니다. 이는 논리합(OR) 게이트의 동작 특성과 일치합니다.
49. 0.1[H]의 코일에 교류 200[V,60[Hz] 전압을 가하면 유도리액턴스는 약 몇 [Ω]인가?
- 12
- 18.8
- 37.7
- 125.6
50. 다음 논리회로에서 입력이 A, B일때 출력 Y에 나타나는 논리식은?
- A+B
- A×B
- A×
- A+
-
CBT문제은행AI
2026-04-28 00:57
회로를 분석하면 입력 $B$가 NOT 게이트를 거쳐 $\overline{B}$가 되고, 이것이 입력 $A$와 함께 OR 게이트로 입력됩니다. 따라서 최종 출력 $Y$는 $A$와 $\overline{B}$의 합으로 표현됩니다.
최종 논리식: $A + \overline{B}$
정답: A+
52. p형 반도체와 n형 반도체를 접합시키면 반송자가 결핍되는 공핍층이 생성된다. Si의 경우 이러한 접합면 사이의 전위차는 얼마인가?
- 0.2[V]
- 0.3[V]
- 0.7[V]
- 0.9[V]
53. 그림과 같은 회로에서 각각의 계기가 100[V], 5[A]를 지시할 때 R에서의 소비전력은 몇[kW]인가? (단, 전압계의 내부저항은 무시한다.)
- 0.5
- 0.6
- 0.7
- 0.8
55. 통전 중인 변류기를 교체하고자 할 때 어떻게 해야 하는가?
- 1차측 권선을 개방하고 계기를 바꾼다.
- 1차측 권선을 단락하고 계기를 바꾼다.
- 2차측 권선을 개방하고 계기를 바꾼다.
- 2차측 권선을 단락하고 계기를 바꾼다.
56. 공기식 조작부에서 공기량은 일반적으로 조작량에 비례한 몇[kgf/cm2]의 공기압이 사용되는가?
- 4~20
- 0.4~5.0
- 0.2~1.0
- 0.01~0.1
59. 피드백 제어에서 가장 핵심적인 역할을 수행하는 장치는?
- 신호를 전송하는 장치
- 안정도를 증진하는 장치
- 제어대상에 부가되는 장치
- 목표치와 제어량을 비교하는 장치
60. 2개의 계전기 중에서 먼저 여자된 쪽에 우선순위가 주어지고 다른 쪽의 동작을 금지하는 회로로서, 기기의 보호와 조작자의 안전을 주목적으로 하는 회로는?
- 자기 유지 회로
- AND 회로
- 시간 지연 회로
- 인터록 회로
4과목: 기계정비 일반
61. 압축기 부품에서 밸브의 취급불량에 의한 고장이라고 볼 수 없는 것은?
- 그랜드 패킹의 과다 조임
- 볼트의 조임 불량
- 시트의 조립 불량
- 스프링과 스프링 홈의 부적당
62. 관의이음에서 신축 이음(flexible joint)을 하는 이유로 부적당 한 것은?
- 온도 변화에 따라 열팽창에 대한 관의 보호
- 열 영향으로부터 관을 보호
- 배관측의 변위 고정, 진동에 대한 관의 보호
- 매설관 등 지반의 부등침하에 따른 관의 보호
63. 압력배관용 탄소 강관에서 스케줄 번호(sch No)는 무엇을 나타내는가?
- 관의 바깥지름
- 관의 안지름
- 관의 길이
- 관의 두께
64. 1m에 대하여 감도 0.05mm의 수준기로 길이 3m 베드의 수평도 검사 시 오른쪽으로 3눈금 움직였다면 이때 베드의 기울기는 얼마인가?
- 오른쪽이 0.15mm 높다.
- 왼쪽이 0.3mm 높다.
- 오른쪽이 0.45mm 높다.
- 왼쪽이 0.75mm 높다.
65. 밸브에 대한 설명으로 옳은 것은?
- 글로브 밸브는 밸브 박스가 구형으로 되어있고 밸브의 개도를 조절해서 교축기구로 쓰인다.
- 슬루스 밸브는 유체의 역류를 방지하기 위한 밸브이며 리프트식과 수윙식이 있다.
- 체크밸브는 전두부(핸들)를 90도 회전시킴으로써 유로의 개폐를 신속히 할 수 있다.
- 콕(cock)은 밸브 박스의 밸브 시이트와 평행으로 작동하고 흐름에 대해 수직으로 개폐를 한다.
67. 다음 중 볼트의 호칭길이를 나타내는 것은?
- 머리 부분에서 선단까지의 길이
- 선단에서 불환전나사부 까지의 길이
- 머리부를 제외한 전체 길이
- 선단에서 완전나사부 까지의 길이
68. 소음과 진동이 적고 역전을 방지하는 기능을 가지고 있으나 효율이 낮고 호환성이 없는 기어로 맞는 것은?
- 스퍼기어
- 베벨기어
- 웜기어
- 하이포이드 기어
70. 공기압축기의 흡입 관로에 설치하는 스트레이너(Strainer)의 설치 목적으로 맞는 것은?
- 빗물이 스며들어 압축기에 들어가지 않도록 차단해 준다.
- 배관의 맥동으로 소음이 발생하는 것을 방지하기 위한 장치이다.
- 나뭇잎 등의 이물질이 압축기에 들어가지 않도록 차단해 준다.
- 공기 중의 수분이 응축되어 압축기에 들어가지 않도록 제거하는 장치이다.
71. 축의 중심내기에 대한 설명으로 잘못된 것은?
- 죔형 커플링의 경우 스트레이트 에지를 이용하여 중심을 낸다.
- 체인커플링의 경우 원주를 4등분한 다음 다이얼게이지로 측정해서 중심을 맞춘다.
- 플렉시블 커플링은 중심내기를 하지 않는다.
- 플랜지의 면간도 편차를 측정하여 중심 맞추기를 한다.
72. 펌프에서 캐비테이션(cavitation)이 발생했을 때 그 영향으로 옳지 않은 것은?
- 소음과 진동이 생긴다.
- 펌프의 성능에는 변화가 없다.
- 압력이 저하하면 양수 불능이 된다.
- 펌프 내부에 침식이 생겨 펌프를 손상시킨다.
73. 펌프 운전 시 기계식 밀봉부위에서 소음이 발생하는 원인 중 가장 적절한 것은?
- O-링(오링)의 파손
- 섭동면의 열변형
- 섭동면의 가공 불량
- 섭동면의 불충분한 윤활작용
74. 왕복 피스톤 압축기를 사용하는 이유 중 가장 적합한 것은?
- 설치면적이 작다.
- 윤활이 쉽다.
- 대용량이다.
- 고압 발생이 쉽다.
76. 기어의 언더컷 방지에 대한 설명으로 틀린 것은?
- 이 높이를 높게 제작한다.
- 압력 각을 증가시킨다.
- 한계 잇수 이상으로 제작한다.
- 전위기어를 만들어 사용한다.
78. 플렉시블 커플링에 대한 설명으로 틀린 것은?
- 두 축이 일직선상에 일치하는 경우에 사용한다.
- 완충작용이 필요한 경우에 사용한다.
- 그리드 플렉시블 커플링을 스틸 플렉시블 커플링이라고도 한다.
- 고무 커플링은 방진고무의 탄성을 이용한 커플링이다.
79. 펌프의 흡입관 배관에 대한 설명 중 틀린 것은?
- 흡입관에서 편류나 와류가 발생치 못하게 한다.
- 흡입관 끝에 스트레이너를 사용한다.
- 관내 압력은 대기압 이상으로 공기 누설이 없는 관이음으로 한다.
- 배관은 공기가 발생치 않도록 펌프를 향해 1/50 정도의 올림 구배를 한다.
80. 원주면에 홈이 있는 원판상 회전체를 케이싱 속에서 회전시켜 이것에 접촉하는 액체를 유체 마찰에 의한 압력에너지를 주어 송출하는 펌프는?
- 분류펌프
- 수격펌프
- 마찰펌프
- 횡축펌프
① [기본 공식] $v = \frac{Q}{A}$ 유량 / 단면적
② [숫자 대입] $v = \frac{2800}{20}$
③ [최종 결과] $v = 140$ 따라서 물의 속도는 $140\text{cm/s}$입니다.
