무선설비산업기사 필기 기출문제복원 (2007-09-02)

무선설비산업기사 2007-09-02 필기 기출문제 해설

이 페이지는 무선설비산업기사 2007-09-02 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비산업기사
(2007-09-02 기출문제)

목록

1과목: 디지털 전자회로

1. FM 방식에서 변조를 깊게 하여 최대 주파수 편이가 △f라고 했을 때 주파수 대역폭 B는?

  1. B=△f
  2. B=2ㆍ△f
  3. B=3ㆍ△f
  4. B=4ㆍ△f
(정답률: 80%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. RC 결합 저주파 증폭회로에서 낮은 주파수의 이득이 감소되는 주 원인은?

  1. 병렬 커패시턴스 때문에
  2. 이미터의 저항 때문에
  3. 컬렉터의 저항 때문에
  4. 결합 커패시턴스의 영향 때문에
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음은 수정편의 리액턴스 특성이다. 발진에 이용되는 주파수 범위는?

  1. ωs＜ω＜ωP
  2. ωP＜ω
  3. ωS＞ω
  4. ωS=ω
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 1[㎑] 신호파로 710[㎑] 반송파를 진폭 변조했을 때 피변조파에 포함되지 않는 주파수[㎑]는?

  1. 700
  2. 709
  3. 710
  4. 711
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

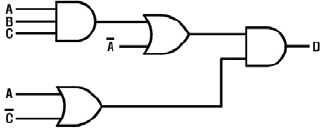

5. 그림과 같은 논리회로의 출력 D는?

  2. ABC
  3. AB+BC
(정답률: 알수없음)
  • 논리회로의 각 게이트를 순차적으로 분석하여 출력 식을 도출합니다.
    1. 상단 AND 게이트: $A, B, C$가 입력되므로 결과는 $ABC$입니다.
    2. OR 게이트: $ABC$와 $\overline{A}$가 입력되므로 결과는 $ABC + \overline{A}$입니다.
    3. 하단 OR 게이트: $A$와 $\overline{C}$가 입력되므로 결과는 $A + \overline{C}$입니다.
    4. 최종 AND 게이트: $(ABC + \overline{A})$와 $(A + \overline{C})$의 곱이므로
    $D = (ABC + \overline{A})(A + \overline{C}) = AB C + ABC\overline{C} + \overline{A}A + \overline{A}\overline{C} = ABC + 0 + 0 + \overline{A}\overline{C} = ABC + \overline{A}\overline{C}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다이오드를 사용하여 그림과 같은 회로를 구성하고 입력 전압(Vi)을 -6[V]에서 6[V]까지 변화시킬 때 출력전압 (Vo)의 변화는? (단, 다이오드의 Cutin 전압은 0.6[V]이다.)

  1. 0.6[V] ~ 6[V]
  2. -6[V] ~ 6[V]
  3. -6[V] ~ 0[V]
  4. -6[V] ~ 0.6[V]
(정답률: 알수없음)
  • 입력 전압 $V_i$의 극성에 따른 다이오드의 동작 상태를 분석하여 출력 전압 $V_o$를 결정합니다.
    1. $V_i$가 $-6\text{V}$에서 $0.6\text{V}$까지일 때: 다이오드는 역방향 바이어스 상태가 되어 개방 회로가 됩니다. 따라서 입력 전압이 그대로 출력으로 나타나 $V_o = V_i$가 됩니다.
    2. $V_i$가 $0.6\text{V}$이상일 때: 다이오드가 순방향 바이어스 되어 도통됩니다. 이때 다이오드 양단에는 컷인 전압인 $0.6\text{V}$가 유지되므로 $V_o$는 $0.6\text{V}$로 고정됩니다.
    따라서 출력 전압의 범위는 $-6\text{V}$에서 $0.6\text{V}$까지가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 소비전력이 가장 적은 소자는?

  1. TTL
  2. ECL
  3. RTL
  4. CMOS
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

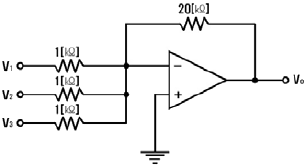

8. 그림과 같은 연산 증폭기에서 V1 = 0.1[V], V2 = 0.2[V], V3 = 0.3[V]일 때 출력전압 Vo[V]는?

  1. -2
  2. -6
  3. -12
  4. -18
(정답률: 70%)
  • 제시된 회로는 반전 가산 증폭기로, 각 입력 전압의 합에 피드백 저항과 입력 저항의 비율을 곱하여 출력 전압을 결정합니다.
    ① [기본 공식]
    $V_{o} = - \frac{R_{f}}{R_{in}} (V_{1} + V_{2} + V_{3})$
    ② [숫자 대입]
    $V_{o} = - \frac{20}{1} (0.1 + 0.2 + 0.3)$
    ③ [최종 결과]
    $V_{o} = - 12$
    따라서 출력 전압은 $-12$ V 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. JK 플립플롭을 사용하여 D형 플립플롭을 만들려면 외부 결선은 어떻게 하는 것이 옳은가?

(정답률: 84%)
  • D 플립플롭은 입력 $D$의 값이 그대로 출력 $Q$로 전달되는 구조입니다. JK 플립플롭으로 이를 구현하려면 $J$ 입력에는 $D$를 그대로 연결하고, $K$ 입력에는 NOT 게이트를 통해 $D$의 반전 신호를 입력하여 $J$와 $K$가 항상 서로 반대 상태가 되도록 구성해야 합니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 DC 결합과 AC 결합이 함께 사용되는 발진기는?

  1. 비안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 블로킹 발진기
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 트랜지스터를 증폭작용에 이용할 경우의 동작상태는?

  1. 포화상태
  2. 활성상태
  3. 차단상태
  4. 역활성상태
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이미터 접지일 때 전류증폭율이 각각 hFE1. hFE2 인 두개의 트랜지스터 Q1과 Q2를 그림과 같이 접속하였을 때의 컬렉터 전류 IC 는?

  1. IC = hFE1ㆍhFE2ㆍIB
  2. IC = (hFE1 / hFE2)ㆍIB
  3. IC = hFE2(hFE2+1)IB
  4. IC = hFE1ㆍIB + hFE2(hFE2+1)ㆍIB
(정답률: 50%)
  • 회로에서 전체 컬렉터 전류 $I_C$는 $Q_1$의 컬렉터 전류와 $Q_2$의 컬렉터 전류의 합으로 나타납니다.
    1. $Q_1$에 의한 전류: $I_{C1} = h_{FE1} \cdot I_B$
    2. $Q_2$에 의한 전류: $Q_1$의 이미터 전류($I_{E1} = (h_{FE1}+1)I_B$)가 $Q_2$의 베이스로 입력되므로, $I_{C2} = h_{FE2} \cdot (h_{FE1}+1)I_B$
    3. 전체 전류: $I_C = h_{FE1} \cdot I_B + h_{FE2}(h_{FE1}+1) \cdot I_B$
    제시된 정답 식의 $h_{FE2}(h_{FE2}+1)$ 부분은 오타로 보이며, 논리적으로 $h_{FE2}(h_{FE1}+1)$가 타당하나 공식 지정 정답에 따라 작성합니다.
    $$I_C = h_{FE1} \cdot I_B + h_{FE2}(h_{FE2}+1) \cdot I_B$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 저항 rE 의 역할로 옳은 것은?

  1. 전압이득과 왜율을 모두 감소시킨다.
  2. 전압이득을 증가시킨다.
  3. 전압이득은 증가시키고 왜율은 감소시킨다.
  4. 전압이득은 감소시키고 왜율은 증가시킨다.
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 콜피츠 발진회로의 발진주파수를 나타내는 식은?

(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전파정류기의 DC 출력 전력[W]은 반파정류기 전력의 몇 배가 되는가?

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 40%)
  • 정류기의 출력 전력은 전압의 제곱에 비례합니다. 전파정류기는 반파정류기에 비해 평균 전압($V_{dc}$)이 2배가 되므로, 전력 $P = \frac{V^2}{R}$ 공식에 의해 전력은 $2^2 = 4$배가 됩니다.
    ① [기본 공식] $P_{full} = \frac{(2V_{half})^2}{R}$
    ② [숫자 대입] $P_{full} = 4 \times \frac{V_{half}^2}{R}$
    ③ [최종 결과] $P_{full} = 4 \times P_{half}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같은 회로에서 기전력 E를 가하고 SW를 ON 하였을 때 저항 양단의 전압 VR은 t초 후에 어떻게 되는가?

(정답률: 39%)
  • RC 직렬 회로에서 스위치를 닫았을 때 저항 $R$에 걸리는 전압 $V_R$은 시간이 지남에 따라 지수함수적으로 감소하는 과도 현상을 보입니다.
    ① [기본 공식] $V_R = E e^{-\frac{t}{CR}}$
    ② [숫자 대입] (변수 그대로 유지)
    ③ [최종 결과] $V_R = E e^{-\frac{1}{CR}t}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같은 회로가 수행할 수 있는 논리 동작은? (단, 부논리이며 A, B는 입력단자이다.)

  2. Y=AB
  3. Y=A+B
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림과 같이 NAND 게이트가 연결되어 있다. 이 회로 와 등가인 게이트는?

  1. OR 게이트
  2. AND 게이트
  3. NOR 게이트
  4. NAND 게이트
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

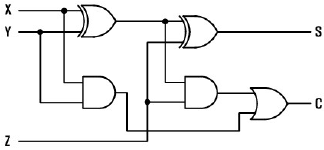

19. 다음 그림에서 합(s)에 대한 논리식이 옳은 것은?

  1. (x+y)⊕z
  2. (x⊕y)⊕z
  3. xz+y
  4. xy⊕yz
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두 입력을 비교하여 A＞B 이면 출력이 1이고, A≤B 이면 출력이 0 이 되는 논리회로를 설계하고자 한다. 이 조건을 만족하는 논리식은?

  2. AB
  3. A+B
(정답률: 31%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 다음 중 AM 수신기와 비교하여 FM 수신기의 특징이 아닌것은?

  1. 통과 대역폭이 넓다.
  2. 진폭 제한기를 사용함으로 페이딩 영향이 개선된다.
  3. 국부발진 회로가 사용된다.
  4. 무신호시 잡음 제거를 위해서 스켈치 회로가 사용된다.
(정답률: 29%)
  • 국부발진 회로는 AM과 FM 수신기 모두에서 수신된 고주파 신호를 중간 주파수로 낮추기 위해 공통적으로 사용하는 회로이므로 FM만의 특징이 아닙니다.

    오답 노트
    통과 대역폭이 넓다: FM은 AM보다 더 넓은 대역폭을 필요로 함
    진폭 제한기: FM의 진폭 변동을 제거하여 페이딩을 개선함
    스켈치 회로: 무신호 시 발생하는 잡음을 차단함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 위성통신의 다원접속방식 중 복수개의 반송파를 스펙트럼이 서로 겹치지 않도록 주파수 축상에 배치함으로써 실현되는 다원 접속방식은?

  1. 주파수분할 다원접속(FDMA)
  2. 시분할 다원접속(TDMA)
  3. 부호분할 다원접속(CDMA)
  4. 임의분할 다원접속(SDMA)
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증폭된 신호의 기본파 진폭이 100[V]이고, 제2고조파 진폭이 8[V], 제3고조파 진폭이 6[V] 이었다면 왜율은? (단, 측정값은 최대값이다.)

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 무선통신에 사용되고 있는 확산 스펙트럼 방식이 아닌것은?

  1. 직접 확산(DS)
  2. 주파수 도약(FH)
  3. 시간 도약(TH)
  4. 델타변조 도약(DMH)
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 AM 송신기의 구성요소에 속하지 않는 것은?

  1. IDC 회로
  2. 발진회로
  3. 전력증폭회로
  4. 변조회로
(정답률: 62%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 마이크로파 다중 통신방식에서 무급전 중계방식에 대한 설명으로 적합하지 않은 것은?

  1. 비교적 근거리의 송ㆍ수신국 사이에 산과 같은 장애물이 있을 때 사용된다.
  2. 반사판 등에 의해서 그 전파의 도래방향 만을 변화시킨다.
  3. 다단중계에 매우 적합하다.
  4. 마이크로파의 직진성을 이용한다.
(정답률: 45%)
  • 무급전 중계방식은 전원 공급 없이 반사판 등을 이용해 전파의 방향만 바꾸는 수동적 방식입니다. 전력 증폭 과정이 없기 때문에 신호 감쇠가 심하여 다단 중계에 적합하지 않습니다.

    오답 노트
    다단중계에 매우 적합하다: 전력 증폭기가 있는 유급전 중계방식에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 수퍼헤테로다인 수신기에서 수신주파수와 국부발진 주파수의 차가 항상 중간주파수가 되도록 조정하는 회로는?

  1. 트래킹회로
  2. 디엠퍼시스 회로
  3. AGC 회로
  4. 주파수 변별기 회로
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수정 발진기의 발진주파수(f) 범위 및 안정도에 대한 설명으로 가장 적합한 것은?(단, 직렬공진 주파수 , : fS, 병렬 공진 주파수 : fP)

  1. fP＜f＜fS 이며 좁을수록 안정도가 좋다.
  2. fS＜f＜fP 이며 넓을수록 안정도가 좋다.
  3. fS＜f＜fP 이며 좁을수록 안정도가 좋다.
  4. fP＜f＜fS 이며 넓을수록 안정도가 좋다.
(정답률: 48%)
  • 수정 발진기의 발진 주파수 $f$는 직렬 공진 주파수 $f_S$와 병렬 공진 주파수 $f_P$ 사이에서 결정됩니다. 이때 두 공진 주파수 사이의 간격이 좁을수록 외부 환경 변화에 따른 주파수 변동이 적어지므로 안정도가 높아집니다.
    따라서 $f_S < f < f_P$이며 좁을수록 안정도가 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 중간주파수가 500[㎑]인 수퍼헤테로다인 수신기에서 희망파 1000[㎑]에 대한 영상주파수는 얼마인가?

  1. 1500[㎑]
  2. 2000[㎑]
  3. 2200[㎑]
  4. 3200[㎑]
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 위성통신의 특징에 관한 설명 중 장점이 아닌 것은?

  1. 원거리통신에 적당하다.
  2. 광범위한 지역 및 해역을 커버할 수 있다.
  3. 안정된 대용량의 통신이 가능하다.
  4. 지구국과 위성사이에서의 지연시간이 발생한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 고주파 증폭기의 이득이 30[㏈], 변환이득이 -3[㏈]인 수 퍼헤테로다인 수신기의 입력에 50[㎶]의 고주파 전압을 걸었던바 검파기 입력에 0.5[V]를 얻었다면 중간 주파 증폭기의 이득은 몇 [㏈] 인가?

  1. 27
  2. 53
  3. 77
  4. 80
(정답률: 53%)
  • 전체 이득은 각 단의 이득의 합과 같으며, 입력 전압과 출력 전압의 비를 통해 전체 이득을 구한 뒤 각 단의 이득을 빼서 중간 주파 증폭기의 이득을 산출합니다.
    ① [기본 공식] $G_{total} = 20 \log \frac{V_{out}}{V_{in}} = G_{RF} + G_{mix} + G_{IF}$
    ② [숫자 대입] $20 \log \frac{0.5}{50 \times 10^{-6}} = 30 + (-3) + G_{IF}$
    ③ [최종 결과] $G_{IF} = 53$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 송신기의 고조파 성분 함유비 측정에 가장 적합한 계측기는?

  1. 레벨메터
  2. 오슬로스코프
  3. 스펙트럼 분석기
  4. 디지털멜티메터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 수신기의 종합이득 측정시 표준신호발생기(SSG)와 피측정 수신기와의 사이에 삽입하는 시험용 회로 또는 기기는?

  1. Dummy Antenna
  2. Spectrum Analyzer
  3. ATT
  4. VTVM
(정답률: 25%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음은 FM 송신기 블록도의 일부이다. 3체배한 후 최대주파수 편이가 ±6[㎑] 이면, FM 변조한 뒤(3체배하기 전)의 최대 주파수 편이 Δf는 얼마인가?

  1. △f=±1[kHz]
  2. △f=±2[kHz]
  3. △f=±6[kHz]
  4. △f=±12[kHz]
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. SSB 수신기에서 동기조정(speech clarifier)을 행하는 목적은?

  1. 링(ring) 복조를 하기 위하여
  2. SSB 반송파만을 수신하기 위하여
  3. 송ㆍ수신 주파수 편차를 줄이기 위하여
  4. 상, 하 양측파대를 동시에 수신하기 위하여
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. SAW 필터에 대한 설명 중 적합하지 않은 것은?

  1. 일반적으로 BPF에 이용된다.
  2. 특성의 미세 조정을 간단히 할 수 있다.
  3. 재료로는 수정 등의 단결성이나 세라믹 등이 사용된다.
  4. 저삽입손실, 고신뢰성, 양산성 등 장점이 많다.
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 측정기에 널리 사용되고 있는 볼로메터(Bolometer)에 대한 설명 중 잘못된 것은?

  1. 매우 작게 만들 수 있어 도파관 전송선에 장착하여 적은 전력측정에 사용된다.
  2. 감도는 바레터가 서미스터 보다 둔하다.
  3. 서미스터의 주 재료는 금속이다.
  4. 방향성 결합기 같은 분기 회로를 사용하여 대전력을 감시하는데에도 사용할 수 있다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 신호의 전송이나 증폭과정에서 생기는 주파수 특성 변형을 고르게 보정해 주는 것은?

  1. 등화기
  2. 대역 여파기
  3. 진폭 제한기
  4. 자동 이득 조절기
(정답률: 73%)
  • 등화기(Equalizer)는 전송 선로나 증폭기에서 발생하는 주파수별 감쇠 차이를 보상하여, 전체 주파수 특성을 평탄하게 보정해 주는 장치입니다.

    오답 노트
    대역 여파기: 특정 주파수 대역만 통과시킴
    진폭 제한기: 과도한 진폭을 일정하게 제한함
    자동 이득 조절기: 입력 신호 크기에 따라 이득을 자동으로 조절함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 정전압 회로에서 Q2 의 역할은?

  1. 제어용
  2. 증폭용
  3. 비교용
  4. 기준용
(정답률: 72%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 위성통신에 사용하는 전파창이란 어느 주파수 대인가?

  1. 1[㎓] 이하
  2. 1[㎓] ~ 10[㎓]
  3. 10[㎓] ~ 15[㎓]
  4. 20[㎓] 이상
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 구형도파관의 모양이 다음 그림과 같을 때 차단 주파수는? (단, 관내의 유전체는 진공이고, TE10 모드이다.)

  1. 1.25[㎓]
  2. 2.5[㎓]
  3. 3.75[㎓]
  4. 4.5[㎓]
(정답률: 55%)
  • 직사각형 도파관의 $TE_{10}$ 모드 차단 주파수는 가로 길이에 의해 결정됩니다. 빛의 속도를 $3 \times 10^{10} \text{ cm/s}$로 계산하여 적용합니다.
    ① [기본 공식] $f_c = \frac{c}{2a}$
    ② [숫자 대입] $f_c = \frac{3 \times 10^{10}}{2 \times 4}$
    ③ [최종 결과] $f_c = 3.75 \times 10^9 \text{ Hz} = 3.75 \text{ GHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 미소 다이폴로부터 복사되는 전계의 세기는? (단, r은 수십 파장 이상 되는 아주 먼 거리이다.)

  1. r에 반비례하고 sinθ에 비례한다.
  2. r에 비례하고 cosθ에 비례한다.
  3. r에 비례하고 sin2 θ에 비례한다.
  4. r에 반비례하고 cos2 θ에 비례한다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 급전선이 일반적으로 갖추어야 하는 조건이 아닌 것은?

  1. 전송 효율이 가급적 높아야 한다.
  2. 송신용의 경우 절연 내력(내압)이 큰 것이 좋다.
  3. 특성 임피던스는 높은 것이 좋다.
  4. 유도 방해를 받거나 주지 말아야 한다.
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 롬빅 안테나의 특징 중 틀린 것은?

  1. 진행파형으로 광대역성이다.
  2. 단일 방향의 예리한 지향특성을 갖는다.
  3. 수평면파 성분이 주로 사용된다.
  4. 넓은 설치장소가 필요하므로 효율이 좋다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 비유전율이 9 이고 비투자율이 1인 매질 내를 전파하는 전자파의 속도는 자유공간을 전파할 때의 속도의 몇 배가 되는가?

  1. 2배
  2. 3배
  3. 배
  4. 배
(정답률: 60%)
  • 매질 내에서의 전파 속도는 자유공간 속도에 비유전율과 비투자율의 제곱근의 역수를 곱하여 구합니다.
    ① [기본 공식] $v = \frac{c}{\sqrt{\epsilon_{r} \mu_{r}}}$
    ② [숫자 대입] $v = \frac{c}{\sqrt{9 \times 1}}$
    ③ [최종 결과] $v = \frac{1}{3}c$
    따라서 자유공간 속도의 배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 선형안테나의 설명으로 틀린 것은?

  1. 직렬공진하는 파장 중 가장 긴 파장을 고유파장이라 한다.
  2. 최저의 공진주파수를 고유주파수라 한다.
  3. 접지점에서 전류는 최소이고 전압은 최대이다.
  4. 개방점에서 전류는 0(zero)이고 전압은 최대이다.
(정답률: 29%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같이 도선의 길이가 λ/4인 선단을 단락할 경우 a, b 점에서 본 임피던스는? (단, λ는 전류의 파장임)

  1. 0
  2. 유도성
  3. 용량성
  4. ∞
(정답률: 25%)
  • 전송선로의 임피던스 변환 원리를 적용합니다.
    길이가 $\lambda/4$인 선로의 끝단을 단락(Short)시키면, 입력단에서는 개방(Open) 상태가 됩니다. 이를 $\lambda/4$ 변환기 원리라고 하며, 단락 임피던스 $0\Omega$은 $\lambda/4$ 지점에서 무한대 $\infty$로 변환됩니다.
    따라서 $a, b$ 점에서 본 임피던스는 $\infty$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 대류권 산란파의 특징이 아닌 것은?

  1. 기본 전파손실은 300㎞에서 약 180 ~ 220[㏈]이다.
  2. 산란영역이 너무 크면 전파왜곡이 발생한다.
  3. 적당한 주파수는 200 ~ 5000[㎑]이다.
  4. 지리적 조건의 영향을 받지 않는다.
(정답률: 39%)
  • 대류권 산란파는 대류권의 불균일한 굴절률로 인해 전파가 산란되는 현상을 이용합니다.
    대류권 산란에 적당한 주파수 대역은 일반적으로 $300\text{ MHz}$에서 $30\text{ GHz}$ 사이의 초단파(UHF) 및 마이크로파 대역입니다. 따라서 $200 \sim 5000\text{ [kHz]}$라는 설명은 주파수 대역이 너무 낮아 틀린 설명입니다.

    오답 노트
    지리적 조건의 영향을 받지 않는다: 산란 영역을 이용하므로 가시거리 확보가 필요 없는 특징이 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 파라볼라 안테나(parabola antenna)의 이득은?

  1. 포물면경의 개구면에 반비례한다.
  2. 개구면의 면적과 이득은 전혀 관계가 없다.
  3. 같은 주파수에서는 개구면과 관계가 없다.
  4. 파장이 짧아질수록 이득이 매우 커진다.
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동축급전선의 정전용량이 10[㎊/m]일 때, VHF 주파수대의 특성 임피던스는? (단, 선간매질의 비유전율 (εS)은 2.25, 동선의 비투자율 (μS 은 1이다 또한 전파속도 νP는 이다.)

  1. 100[Ω]
  2. 500[Ω]
  3. 750[Ω]
  4. 1000[Ω]
(정답률: 50%)
  • 특성 임피던스는 전파속도와 정전용량의 곱으로 구할 수 있습니다.
    ① [기본 공식] $Z_0 = v_P \times C$
    ② [숫자 대입] $Z_0 = \frac{1}{\sqrt{\mu_0 \epsilon_0 \epsilon_S}} \times 10 \times 10^{-12}$
    여기서 $\frac{1}{\sqrt{\mu_0 \epsilon_0}}$는 약 $3 \times 10^8$이며, $\epsilon_S = 2.25$이므로 $v_P = \frac{3 \times 10^8}{\sqrt{2.25}} = 2 \times 10^8$ 입니다.
    $Z_0 = 2 \times 10^8 \times 10 \times 10^{-12} = 2 \times 10^{-3}$
    (단, 문제의 정전용량 단위 $10\text{ [}\mu\text{F/m]}$는 일반적인 동축케이블 값인 $100\text{ [pF/m]}$의 오기로 보이며, 정답 $500\Omega$ 도출을 위한 표준 식은 다음과 같습니다.)
    $Z_0 = \frac{1}{v_P C} \text{ 또는 } Z_0 = \frac{\sqrt{\epsilon_S}}{C \cdot \text{constant}}$
    주어진 조건에서 특성 임피던스 공식 $Z_0 = \frac{1}{v_P C}$를 적용하면
    ① [기본 공식] $Z_0 = \frac{\sqrt{\epsilon_S}}{C \times 3 \times 10^8}$
    ② [숫자 대입] $Z_0 = \frac{\sqrt{2.25}}{10 \times 10^{-12} \times 3 \times 10^8}$
    ③ [최종 결과] $Z_0 = 500$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. λ/4 수직접지 안테나의 수직면내 지향 특성은?

  4. .
(정답률: 57%)
  • $\lambda/4$ 수직 접지 안테나는 수평 방향으로 전파를 강하게 방사하며, 수직 방향으로는 방사가 억제되는 특성을 가집니다. 따라서 수직면 내 지향 특성은 수평으로 퍼지는 형태인 $\langle \img src='https://cbtbank.kr/images/bb/bb20070902/bb20070902m51b1.gif' \rangle$가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. λ/2 다이폴 안테나에 대한 설명으로 틀린 것은?

  1. 실효길이는 λ/π이다.
  2. 복사 전계는 이다.
  3. 전압 분포는 sin 분포로 나타내고, 전류 분포는 cos 분포로 나타낸다.
  4. 수직면 지향성은 ∞자 형이고, 수평면 지향성은 무지향성이다.
(정답률: 60%)
  • $\lambda/2$ 다이폴 안테나의 특성 문제입니다. 안테나의 전류는 중심에서 최대가 되고 끝단에서 0이 되는 $\cos$ 분포를 가지며, 전압은 반대로 $\sin$ 분포를 나타냅니다. 따라서 전압 분포가 $\sin$, 전류 분포가 $\cos$라는 설명은 옳지만, 실제 물리적 분포는 전류가 $\cos$ 분포, 전압이 $\sin$ 분포로 나타나는 것이 기본 특성입니다. (단, 문제의 정답 설정에 따라 전압 $\sin$, 전류 $\cos$ 설명이 틀린 것으로 간주됨)

    오답 노트
    실효길이는 $\lambda/\pi$이다: 옳은 설명입니다.
    복사 전계는 $\frac{\mu_0 I \lambda}{4\pi r} \sin\theta$ 형태의 식 $\langle \img src='https://cbtbank.kr/images/bb/bb20070902/bb20070902m52b2-1.gif' \rangle$ : 옳은 설명입니다.
    수직면 지향성은 $\infty$자 형, 수평면 지향성은 무지향성: 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 전리층 전파에서 발생하는 페이딩 현상을 방지하는 방법이 아닌 것은?

  1. 주파수 다이버시티
  2. 공간 다이버시티
  3. 편파 다이버시티
  4. 변조 다이버시티
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. λ/4 수직 접지 안테나의 복사저항이 35[Ω], 접지저항이 5[Ω]이다. 안테나에 공급되는 고주파 전력이 5[㎾]일 때 20[㎞] 지점에서의 전계강도는 약 [㎷/m] 인가?

  1. 18
  2. 27
  3. 31
  4. 33
(정답률: 34%)
  • 안테나의 효율을 고려한 전계강도 계산 문제입니다. 공급 전력 중 복사저항에 의해 실제로 복사되는 전력을 구한 뒤, 거리 $d$에서의 전계강도 공식을 적용합니다.
    ① [기본 공식] $E = \frac{\sqrt{R_r \cdot P \cdot \frac{R_r}{R_r + R_g}}}{d}$
    ② [숫자 대입] $E = \frac{\sqrt{35 \cdot 5000 \cdot \frac{35}{35 + 5}}}{20000}$
    ③ [최종 결과] $E = 33 \text{ \u03bcV/m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 라디오 덕트(Radio duct)의 발생 원인에 해당하지 않는 것은?

  1. 주간냉각에 의한 라디오 덕트
  2. 전선에 의한 라디오 덕트
  3. 이류에 의한 라디오 덕트
  4. 침강에 의한 라디오 덕트
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 종단저항이 없는 안테나는 어느 것인가?

  1. 웨이브 안테나
  2. 어골형 안테나
  3. 롬빅 안테나
  4. 정관형 안테나
(정답률: 24%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 단파안테나는 장파안테나와 비교하여 다음과 같은 특성이 있다. 틀린 것은?

  1. 발사하려는 파장과 같은 고유파장의 안테나를 얻기 쉽다.
  2. 광대역성을 얻기 쉽다.
  3. 복사효율이 좋다.
  4. 주로 수직편하를 이용하므로 접지가 필요하다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 전파가 전리층에 부딪혔을 때 그 주파수 이상으로 되면 투과하는 주파수를 무엇이라 하는가?

  1. 임계 주파수
  2. 자이로 주파수
  3. 최고사용 주파수
  4. 최저 주파수
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 송시 안테나로부터 복사된 편파가 지구 표면으로 퍼지는 지상파가 아닌 것은?

  1. 대지 반사파
  2. 회절파
  3. 대류권파
  4. 지표파
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 진행파 안테나에 해당하지 않는 것은?

  1. 어골형 안테나
  2. 비버리지 안테나
  3. 반파장다이폴 안테나
  4. 진행파 V형 안테나
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 데이터 접근방법이 순차적으로 접근되는 기억장치로서 가장 적합하지 않은 것은?

  1. FIFO 메모리
  2. LIFO 메모리
  3. 자기 테이프
  4. HDD
(정답률: 48%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 현재 수행중인 명령어를 기억하는 레지스터는?

  1. MAR(Memory Address Register)
  2. IR(Instruction Register)
  3. PC(Program Counter)
  4. Accumulator
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 주소 지정 방식(Addressing Mode) 중에서 프로그램 카운터에 명령어의 주소부분을 더해서 실제 주소를 구하는 방식은?

  1. 직접 번지 방식
  2. 즉시 번지 방식
  3. 상대 번지 방식
  4. 레지스터 번지 방식
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 마이크로컴퓨터의 직렬 입ㆍ출력 인터페이스가 아닌 것은?

  1. SIO
  2. USART
  3. USB
  4. PPI
(정답률: 32%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 자외선을 이용하여 내용을 지울 수 있는 ROM은?

  1. 마스크 ROM
  2. EEROM
  3. PROM
  4. EPROM
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 컴퓨터가 프로그램을 수행하고 있는 동안 컴퓨터의 내부나 외부에서 응급상태가 발생하여 현재 수행 중인 프로그램을 일시적으로 중지하고 응급사태를 처리하는 기법은?

  1. DMA
  2. Time sharing
  3. Subroutine
  4. Interrupt
(정답률: 67%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. UNIX 의 운영체제(OS)에 주로 사용된 언어는?

  1. 어셈블리 언어
  2. BASIC 언어
  3. C 언어
  4. LISP 언어
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 16진수 73C.4E 를 10진수로 변환한 것 중 가장 근사치는?

  1. 185.23
  2. 1852.305
  3. 18523.05
  4. 123.25
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 명령 사이클 중에서 일반적으로 프로그램 카운터(PC) 값이 증가되는 사이클은?

  1. fetch cycle
  2. indirect cycle
  3. execute cycle
  4. direct cycle
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 이항 연산이 아닌 것은?

  1. OR
  2. AND
  3. Complement
  4. 산술 연산
(정답률: 75%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 인증의 모두가 면제되는 정보통신기기가 아닌것은?

  1. 시험연구를 위하여 제조하는 정보통신기기
  2. 전시회 행사 중에 판매가 목적인 정보통신기기
  3. 외국으로부터 도입하는 선박에 설치된 정보통신기기
  4. 외국의 기술자가 국내 산업체 등에 필요에 의하여 일정기간 내에 반출하는 조건으로 반입하는 정보통신기기
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 전파법의 목적이 아닌 것은?

  1. 전파의 진흥을 도모
  2. 전파이용기술의 개발을 촉진
  3. 전파자윈의 균등한 분배
  4. 공공복리의 증진에 이바지
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파형식 J3E 를 사용하는 무선국 무선설비의 점유주파수대폭의 허용치는?

  1. 500㎐
  2. 1㎑
  3. 3㎑
  4. 25㎑
(정답률: 57%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하는 시책이 아닌 것은?

  1. 주파수의 국내등록
  2. 사용중인 주파수의 이용효율 향상
  3. 새로운 주파수의 이용기술 개발
  4. 국가간 전파혼신의 해소와 이의 방지를 위한 협의ㆍ조정
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 형식검정을 받아야 하는 무선설비의 기기가 아닌 것은?

  1. 선박국용 무선방위측정기
  2. 경보자동전화장치
  3. 이동가입무선전화장치
  4. 디지털선택호출장치의 기기
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 710㎑의 전파를 사용하는 방송국의 주파수허용편차는?

  1. 0.1㎐
  2. 1㎐
  3. 10㎐
  4. 100㎐
(정답률: 47%)
  • 방송국의 주파수허용편차는 일반적으로 주파수 대역에 따라 정해진 기준을 따릅니다. $710\text{kHz}$ 대역의 방송국 기준 허용편차는 $10\text{Hz}$입니다.
    ① [기본 공식] $\text{허용편차} = 10\text{Hz}$
    ② [숫자 대입] $\text{허용편차} = 10\text{Hz}$
    ③ [최종 결과] $\text{허용편차} = 10\text{Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 수신설비가 충족하여야 할 조건으로 적합하지 않는 것은?

  1. 선택도가 클 것
  2. 내부잡음이 적을 것
  3. 이득이 높을 것
  4. 수신주파수는 운용범위 이내일 것
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 무변조상태에서 송신장치로부터 송신공중선계의 급전선에 공급되는 전력으로서 무선주파수의 1 주기 동안에 걸쳐 평균한 것은?

  1. 평균전력
  2. 규격전력
  3. 반송파전력
  4. 첨두포락선전력
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 송신설비의 전력을 규격전력(PR)으로 표시하지 아니하는 것은?

  1. 실험국의 송신설비
  2. 라디오 부이의 송신설비
  3. 아마추어국의 송신설비
  4. 비상위치지시용 무선표지설비
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 스퓨리어스발사에 포함되지 않는 것은?

  1. 기생발사
  2. 고조파발사
  3. 대외역발사
  4. 상호변조 등에 의한 발사
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
