무선설비산업기사 필기 기출문제복원 (2006-09-10)

무선설비산업기사 2006-09-10 필기 기출문제 해설

이 페이지는 무선설비산업기사 2006-09-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비산업기사
(2006-09-10 기출문제)

목록

1과목: 디지털 전자회로

1. 다음 중 2진수 1110의 2의 보수는?

  1. 0010
  2. 0001
  3. 1111
  4. 1101
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 게이트 중 두 입력이 1과 0일 때 1의 출력이 나오지 않는 것은?

  1. OR 게이트
  2. EX-OR 게이트
  3. NAND 게이트
  4. NOR 게이트
(정답률: 알수없음)
  • NOR 게이트는 OR 게이트의 출력을 반전시킨 것으로, 입력 중 하나라도 1이면 출력은 0이 됩니다. 따라서 입력이 1과 0일 때 출력은 0이 되어 1이 나오지 않습니다.

    오답 노트
    OR 게이트: 입력 중 하나만 1이어도 출력 1
    EX-OR 게이트: 입력이 서로 다르면 출력 1
    NAND 게이트: 모든 입력이 1일 때만 출력 0 (1과 0 입력 시 출력 1)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 발진회로에서 안정된 발진이 지속되기 위한 동조회로의 임피던스는 어떻게 되어야 하는가?

  1. 저항성
  2. 용량성
  3. 유도성
  4. 어느 경우든 상관없다.
(정답률: 알수없음)

  • 발진 회로에서 안정된 발진이 지속되기 위해서는 바크하우젠의 발진 조건에 따라 루프 이득이 1이고 위상 회전각이 $360^{\circ}$ (또는 $0^{\circ}$)가 되어야 합니다. 제시된 회로 구성에서 위상 조건을 만족시키기 위해 동조회로는 유도성 임피던스를 가져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 변조방식 중에서 입력신호의 크기에 따라 펄스의 위치만을 변화시키는 변조방식은?

  1. PWM
  2. PPM
  3. PCM
  4. PAM
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림의 회로에서 스위치가 t=0일 때, 1에서 2의 위치로 갑자기 옮겨졌다. 이 때 흐르는 전류는?

(정답률: 알수없음)
  • 스위치가 1에서 2로 옮겨지면 전원 $V$가 분리되고, 충전되어 있던 커패시터 $C$가 저항 $R$을 통해 방전되는 RC 직렬 회로가 됩니다. 이때 전류 $i$는 커패시터의 전압 $V_c$에 의해 결정되며, 시간이 지남에 따라 지수함수적으로 감소하는 방전 전류가 흐르게 됩니다.
    ① [기본 공식] $i = \frac{-V_c}{R} e^{-\frac{t}{RC}}$
    ② [숫자 대입] $i = \frac{-V_c}{R} e^{-\frac{t}{RC}}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 3개의 T 플립플롭이 직렬로 연결되어 있다. 입력단(첫단)에 1000[Hz]의 입력신호를 인가하면 마지막 플립플롭의 출력신호는 몇 [Hz]인가?

  1. 3000
  2. 333
  3. 167
  4. 125
(정답률: 50%)
  • T 플립플롭이 직렬로 연결된 카운터 구조에서는 각 단계를 거칠 때마다 주파수가 $1/2$로 감소하는 분주 회로로 동작합니다.
    ① [기본 공식] $f_{out} = \frac{f_{in}}{2^{n}}$ (여기서 $n$은 플립플롭의 개수)
    ② [숫자 대입] $f_{out} = \frac{1000}{2^{3}}$
    ③ [최종 결과] $f_{out} = 125$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 고주파 증폭회로에서 중화회로를 사용하는 주 목적은?

  1. 이득의 증가
  2. 주파수의 체배
  3. 자기발진의 방지
  4. 전력 효율의 증대
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 RC 필터 회로에서 리플 함유율을 작게 하려면?

  1. R을 작게 한다.
  2. C를 작게 한다.
  3. R, C를 모두 작게 한다.
  4. R과 C를 크게 한다.
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 연산 증폭기의 특성과 관련 없는 것은?

  1. 높은 이득
  2. 낮은 CMRR
  3. 높은 입력 임피던스
  4. 낮은 출력 임피던스
(정답률: 알수없음)
  • 이상적인 연산 증폭기는 매우 높은 전압 이득, 높은 입력 임피던스, 낮은 출력 임피던스를 가지며, 동상 신호를 효과적으로 제거하기 위해 매우 높은 CMRR(동상모드 제거비)을 가져야 합니다.

    오답 노트
    낮은 CMRR: 동상 신호 제거 능력이 떨어지므로 이상적인 특성과 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. NOT, AND 및 EX-OR로 구성된 회로의 명칭은?

  1. 반가산기
  2. RS 플립플롭
  3. 전감산기
  4. 반감산기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 멀티 바이브레이터에 대한 설명 중 가장 관계없는 것은?

  1. 부궤환의 일종이다.
  2. 회로의 시정수로 주기가 결정된다.
  3. 고차의 고조파를 포함하고 있다.
  4. 전원전압이 변동해도 발진주파수에는 큰 변화 없다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림의 회로는 무슨 회로인가?

  1. 미분기
  2. 적분기
  3. 가산기
  4. 증폭기
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 주된 맥동전압주파수가 전원주파수의 6배가 되는 정류 방식은?

  1. 단상전파전류
  2. 단상브리지전류
  3. 3상반파정류
  4. 3상전파정류
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 에미터 플로워(emitter follower)의 임피던스 특성으로 옳은 것은?

  1. 입력임피던스와 출력임피던스 모두 작다.
  2. 입력임피던스와 출력임피던스 모두 크다.
  3. 입력임피던스는 크고 출력임피던스는 작다.
  4. 입력임피던스는 작고 출력임피던스는 크다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림의 회로에서 R3, R4의 역할은 무엇인가?

  1. 발진주파수를 결정한다.
  2. 증폭기의 이득을 안정시킨다.
  3. 발진파형을 톱니파로 만든다.
  4. 증폭기의 이득을 크게 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

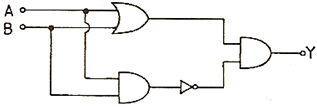

16. 그림의 논리회로는 어떤 논리작용을 하는가?

  1. AND
  2. OR
  3. NAND
  4. EX-OR
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 회로에서 Z1=10[kΩ], Z2=100[kΩ]일 때 전압 증폭도(Vo/Vi)는? (단, 연산 증폭기는 이상적인 것이다)

  1. -0.1
  2. -1
  3. -5
  4. -10
(정답률: 알수없음)
  • 이상적인 연산 증폭기의 반전 증폭기 회로에서 전압 증폭도는 입력 임피던스와 피드백 임피던스의 비율에 마이너스 부호를 붙인 값과 같습니다.
    ① [기본 공식] $A_{v} = \frac{V_{o}}{V_{i}} = -\frac{Z_{2}}{Z_{1}}$
    ② [숫자 대입] $A_{v} = -\frac{100\text{ k}\Omega}{10\text{ k}\Omega}$
    ③ [최종 결과] $A_{v} = -10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 슈미트 트리거 회로의 출력파형으로 옳은 것은?

  1. 삼각파
  2. 정현파
  3. 구형파
  4. 램프(ramp) 파형
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. A, B를 입력으로 하는 반가산기의 올림수(Carry) C에 대한 논리식으로 맞는 것은?

  1. C=A+B
  2. C=AB
  3. C=A⊕B
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림 증폭회로의 전압이득 Av는 약 얼마인가) ?단, gm=10[m℧], RS=2[kΩ]이다.)

  1. 1
  2. 5
  3. 12
  4. 20
(정답률: 알수없음)
  • 제시된 회로는 에미터 팔로워(Common Collector) 구조로, 전압 이득은 1에 가까운 특성을 가집니다. 전압 이득 공식에 따라 계산하면 다음과 같습니다.
    ① [기본 공식] $A_v = \frac{R_5}{R_5 + \frac{1}{g_m}}$
    ② [숫자 대입] $A_v = \frac{2000}{2000 + \frac{1}{10 \times 10^{-3}}}$
    ③ [최종 결과] $A_v = 0.95 \approx 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. M/W 중계방식 중 장해물 정상에 송ㆍ수신 안테나를 설치하거나 반사판을 설치하여 전파를 목적하는 방향으로 유도하는 방식은?

  1. 검파 중계방식
  2. 헤테로다인 중계방식
  3. 무급전 중계방식
  4. 직접 중계방식
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. AM 송신기의 RF 전력증폭기 기능으로 가장 옳은 것은?

  1. AM 변조기에서 신호파를 증폭한다.
  2. AM 변조기에서 반송파신호를 증폭한다.
  3. 필요한 RF 출력 전력을 얻기 위하여 이용된다.
  4. 부하의 변동이 발진기에 미치는 영향을 방지한다.
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 INMARSAT에 대한 설명 중 가장 적당한 것은?

  1. 일기예보를 정확히 하기 위한 기상관측 등을 주목적으로 한다.
  2. 지구관측을 통해 지상의 자원조사 및 탐사 등을 주목적으로 한다.
  3. 해상에서 선박 간의 정보교환과 해상안전에 관한 통신 등을 주목적으로 한다.
  4. 국제공중통신 역무를 주목적으로 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음은 AM 수신기의 중간주파수를 낮게 선정하면 개선되는 것이다. 맞지 않은 것은?

  1. 영상주파수 관계 개선
  2. 근접 주파수 선택도 개선
  3. 이득 및 안정도 개선
  4. 단일조정을 쉽게 하기 위하여
(정답률: 30%)
  • 중간주파수($f_{IF}$)를 낮게 설정하면 영상주파수($f_{image} = f_{RF} + 2f_{IF}$)와 수신주파수의 차이가 줄어들어, 오히려 영상주파수 제거가 어려워지므로 영상주파수 관계는 악화됩니다.

    오답 노트
    근접 선택도 향상, 이득 및 안정도 개선, 단일조정의 용이성은 중간주파수를 낮췄을 때 얻을 수 있는 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. AM 송신기의 조건으로 타당하지 않은 것은?

  1. 점유주파수 대폭이 가능한 최대일 것
  2. 발사전파의 주파수 안정도가 높을 것
  3. 전력증폭기 효율이 높을 것
  4. 출력전력의 변동이 없을 것
(정답률: 58%)
  • AM 송신기는 효율적인 주파수 이용을 위해 점유주파수 대폭을 필요한 최소한으로 억제해야 하며, 무분별하게 최대가 되는 것은 타당하지 않습니다.

    오답 노트
    주파수 안정도, 전력증폭기 효율, 출력전력의 일정함은 송신기의 성능을 결정하는 필수적인 긍정적 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 1,414km의 저 궤도 위성체(48기)를 이용하여 고품질의 통신서비스를 제공하는 이동통신시스템은?

  1. Iridium
  2. Odyssey
  3. Globalstar
  4. Inmarsat
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 어떤 송신기에 의사 부하로서 10[Ω]의 무유도 저항을 접속하고 이 부하에 흐르는 전류를 고주파 전류계로 측정하였더니 7[A]이었다. 이 송신기의 출력은 몇 [W]인가?

  1. 70
  2. 128
  3. 490
  4. 700
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 IDC 회로를 사용하는 목적으로 가장 적합한 것은?

  1. 주파수 체배를 정확하게 하기 위하여
  2. 최대 주파수 편이가 규정치를 넘지 않게 하기 위하여
  3. 반송파 진폭을 일정하게 하여 주파수 편이를 좋게 하기 위하여
  4. 반송파 주파수를 일정하게 하기 위하여
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 99.9[MHz]의 반송파를 최대주파수 편이 80[kHz]로 하고 20[kHz]의 신호파로 FM 변조 했을 경우의 변조지수(mf)와 주파수 대역폭(BW)은 각각 얼마인가?

  1. mf=4, BW=200kHz
  2. mf=6, BW=140kHz
  3. mf=8, BW=20kHz
  4. mf=10, BW=99.9kHz
(정답률: 55%)
  • FM 변조에서 변조지수는 최대 주파수 편이를 신호파 주파수로 나눈 값이며, 대역폭은 카슨의 법칙(Carson's rule)을 사용하여 계산합니다.
    ① [기본 공식]
    $$m_f = \frac{\Delta f}{f_m}$$
    $$BW = 2(\Delta f + f_m)$$
    ② [숫자 대입]
    $$m_f = \frac{80\text{ kHz}}{20\text{ kHz}}$$
    $$BW = 2(80\text{ kHz} + 20\text{ kHz})$$
    ③ [최종 결과]
    $$m_f = 4$$
    $$BW = 200\text{ kHz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 AM 송신기의 변조파, 고조파 발사 강도, rltodq라진(parasitic oscillation) 등을 측정하기 위한 장비로 가장 적당한 것은?

  1. 싱크로스코프
  2. 오실로스코프
  3. 디지털카운터
  4. 스펙트럼분석기
(정답률: 알수없음)
  • 스펙트럼분석기는 주파수 성분을 분석하여 변조파, 고조파, 기생 발진(parasitic oscillation) 등의 강도를 측정하는 데 가장 적합한 장비입니다.

    오답 노트
    싱크로스코프: 전원 간 위상 및 전압 일치 확인용
    오실로스코프: 전압의 시간적 파형 관찰용
    디지털카운터: 정밀한 주파수 수치 측정용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전파 정류 회로에서 맥동 전압을 나타낸 설명 중 옳은 것은) ?단, 평활 회로는 콘덴서 입력형임)

  1. 맥동 전압은 부하 저항 및 콘덴서 용량에 반비례한다.
  2. 맥동 전압은 부하 저항에 비례하고 콘덴서 용량에 반비례한다.
  3. 맥동 전압은 부하 저항 및 콘덴서 용량에 비례한다.
  4. 맥동 전압은 부하 저항에 반비례하고 콘덴서 용량에 비례한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. SSB 점유 주파수 대역폭은 DSB에 비해 몇 배인가?

  1. 1/4배
  2. 1/2배
  3. 2배
  4. 4배
(정답률: 알수없음)
  • DSB(양측파대)는 반송파를 중심으로 상측파대와 하측파대를 모두 전송하여 대역폭이 $2f_m$인 반면, SSB(단측파대)는 한쪽 측파대만 전송하여 대역폭이 $f_m$이 됩니다.
    ① [기본 공식] $Ratio = \frac{BW_{SSB}}{BW_{DSB}}$
    ② [숫자 대입] $Ratio = \frac{f_m}{2f_m}$
    ③ [최종 결과] $Ratio = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 통신위성에 관한 설명 중 틀린 것은?

  1. 정지궤도 위성은 지상 약 36,000km 상공에 위치하며 통신 커버리지(Coverage)는 지구표면의 약 40% 정도이다.
  2. 위성회선 중계시 보통 2~3백 ms 정도 전파 전송지연이 발생하는데 이것은 에코 캔슬러(Echo canceller)를 이용하여 제거할 수 있다.
  3. 통신위성은 고정위성, 이동위성으로 크게 분류할 수 있다.
  4. 위성통신은 주로 SHF 대의 주파수를 사용하며 Up-link와 Down-link는 서로 다른 주파수를 사용한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 어떤 송신기의 기본파 전압 이득이 40[dB], 제2고조파 성분이 20[dB]이었다. 왜율은?

  1. 1[%]
  2. 5[%]
  3. 10[%]
  4. 15[%]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 2신호(실효) 선택도에 해당되지 않는 것은?

  1. 강도억압 효과
  2. 상호변조 특성
  3. 혼변조 특성
  4. 근접주파수 선택도
(정답률: 알수없음)
  • 2신호 선택도는 두 개의 강한 신호가 동시에 입력되었을 때 발생하는 간섭 특성을 다룹니다. 근접주파수 선택도는 단일 신호의 주파수 분리 능력을 측정하는 1신호 선택도에 해당합니다.

    오답 노트
    강도억압 효과, 상호변조 특성, 혼변조 특성: 모두 두 개 이상의 신호가 입력될 때 발생하는 2신호 선택도 관련 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 슈퍼헤테로다인 수신기에서 단일조정에 대한 설명으로 가장 적합한 것은?

  1. DAGC 회로를 부가시킨다.
  2. 반송파 주파수 변화에 관계없이 항상 중간주파수를 일정하게 얻도록 조정하는 것이다.
  3. AFC 장치를 한 것이다.
  4. 중간 주파수를 변화시키는 것이다.
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 무선 송신기에서 사용되지 않는 회로는?

  1. 완충 증폭회로
  2. 고주파 증폭회로
  3. 자동이득 조절회로
  4. 변조회로
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 단상 반파 정류기가 1[kΩ]의 부하에 전력을 공급하고 있다. 정류기에 인가되는 교류 전압은 300[V]이고, 다이오드 저항은 100[Ω]이라 할 때 정류 효율은?

  1. 약 28.9[%]
  2. 약 33.8[%]
  3. 약 36.9[%]
  4. 약 39.4[%]
(정답률: 알수없음)
  • 단상 반파 정류기의 효율은 다이오드 저항과 부하 저항의 비율을 고려하여 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{dc}}{P_{ac}} \times 100$
    ② [숫자 대입] $\eta = \frac{0.406 \times \frac{V_m^2}{R+r}}{ \frac{V_m^2}{2(R+r)}} \times \frac{R}{R+r} \approx 40.6\% \times \frac{1000}{1000+100}$
    ③ [최종 결과] $\eta = 36.9\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. limiter 작용을 겸한 FM 검파기는?

  1. ratio - detector 형
  2. foster - seeley 형
  3. round - travis 형
  4. stagger 동조형
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 무선수신기의 AGC 회로에서 CR의 값이 지나치게 크면 어떻게 되는가?

  1. 수신감도가 높아진다.
  2. 잡음이 작아진다.
  3. 빠른 주기의 페이딩(fading)에 따르지 못한다.
  4. 신호의 처음 부분만 동작한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 접지안테나의 복사저항은 40.6[Ω]이고, 접지저항이 4.4[Ω]일 때 이 안테나의 효율은 약 얼마인가?

  1. 10.8[%]
  2. 63.7[%]
  3. 75.4[%]
  4. 90.2[%]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 단파통신에 페이딩(Fading)에 대한 경감 방법으로 적합하지 않은 것은?

  1. 간섭성 페이딩은 공간 합성수신법을 사용한다.
  2. 편파성 페이딩은 편파 합성수신법을 사용한다.
  3. 흡수성 페이딩은 수신기에 AGC를 부가한다.
  4. 선택성 페이딩은 수신기에 AFC를 경감한다.
(정답률: 40%)
  • 선택성 페이딩은 수신 대역폭 내에서 주파수별로 위상 변화가 달라 발생하는 현상으로, 이를 경감하기 위해서는 수신 대역폭을 좁히거나 다이버시티 수신법을 사용해야 합니다. AFC(자동 주파수 제어)는 주파수 편이를 보정하는 장치이지 선택성 페이딩을 경감하는 직접적인 방법이 아닙니다.

    오답 노트
    간섭성 페이딩: 서로 다른 경로의 전파가 간섭하므로 공간 합성수신법(공간 다이버시티)이 효과적입니다.
    편파성 페이딩: 편파 성분이 변하므로 편파 합성수신법(편파 다이버시티)을 사용합니다.
    흡수성 페이딩: 신호 강도가 변하므로 AGC(자동 이득 제어)를 통해 수신 레벨을 일정하게 유지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 단파대에서 제1종 감쇠의 설명으로 맞는 것은?

  1. E층의 전자밀도가 클수록, 주파수가 낮을수록 크다.
  2. E층의 전자밀도와 주파수가 클수록 크다.
  3. E층의 전자밀도와 주파수가 낮을수록 크다.
  4. E층의 전자밀도가 작을수록, 주파수가 클수록 크다.
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 임계 주파수에 대한 설명 중 맞는 것은?

  1. MUF는 임계 주파수보다 낮다.
  2. D층의 임계 주파수는 E층의 임계 주파수보다 낮다.
  3. 임계 주파수는 전자 밀도에 반비례한다.
  4. 지상에서는 관측할 수 없다.
(정답률: 알수없음)
  • 전리층의 임계 주파수는 전자 밀도의 제곱근에 비례합니다. 일반적으로 D층보다 E층의 전자 밀도가 더 높기 때문에 D층의 임계 주파수가 E층보다 낮게 형성됩니다.

    오답 노트
    MUF: 최고가용주파수(MUF)는 임계 주파수보다 항상 높습니다.
    전자 밀도 관계: 임계 주파수는 전자 밀도에 비례합니다.
    관측 가능 여부: 지상에서도 전리층 관측 장비를 통해 임계 주파수를 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 전파에 관한 성질 중 맞지 않는 것은?

  1. 유전율이 커지면 파장이 길어진다.
  2. 전계 벡터가 X축 Y축으로 구성되어 그 크기가 같은 경우를 원편파라고 한다.
  3. 유도전계는 거리의 자승에 반비례하고, 복사전계는 거리에 반비례한다.
  4. 주파수가 낮을수록 회절현상이 잘 일어나고 높을수록 직진성이 강하다.
(정답률: 알수없음)
  • 전파의 속도는 매질의 유전율이 커질수록 느려지며, 주파수가 일정할 때 속도가 느려지면 파장은 짧아집니다. 따라서 유전율이 커지면 파장이 짧아지는 것이 맞습니다.

    오답 노트
    원편파: 전계 벡터가 서로 수직인 두 성분으로 구성되어 크기가 같고 위상차가 $90^{\circ}$인 상태입니다.
    전계 거리 특성: 유도전계는 거리의 제곱($r^{2}$)에 반비례하고, 복사전계는 거리($r$)에 반비례합니다.
    회절과 직진성: 주파수가 낮을수록(파장이 길수록) 회절이 잘 일어나고, 주파수가 높을수록 직진성이 강해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 안테나에 사용되는 연장코일의 역할은?

  1. 낮은 주파수로 사용하기 위하여
  2. 지향성 안테나로 사용하기 위하여
  3. 낮은 출력으로 사용하기 위하여
  4. 짧은 파장에 공진시키기 위하여
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 출력 100[kW]로써 방송되고 있는 라디오파가 안테나로부터 20[km] 떨어진 장송에서의 전계강도는 약 얼마인가? (단, 1[km] 떨어진 곳에서는 1.73[V/m]이다.)

  1. 0.086[V/m]
  2. 1.73 [V/m]
  3. 5.47 [V/m]
  4. 54.7 [V/m]
(정답률: 알수없음)
  • 전계강도 $E$는 거리 $r$에 반비례하는 특성을 가집니다. 따라서 거리가 $1\text{km}$에서 $20\text{km}$로 20배 증가하면, 전계강도는 $\frac{1}{20}$로 감소합니다.
    ① [기본 공식] $E_2 = E_1 \times \frac{r_1}{r_2}$
    ② [숫자 대입] $E_2 = 1.73 \times \frac{1}{20}$
    ③ [최종 결과] $E_2 = 0.086\text{ V/m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 통신 선로의 임피던스를 정합시키는 이유로 가장 적합한 것은?

  1. 부하에 전력을 최소로 공급하기 위해
  2. 반사계수를 1로 만들기 위해
  3. 투과계수를 0으로 만들기 위해
  4. 반사파가 생기지 않도록 하기 위해
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 부 반사기로 블록 타원체를 사용하고 있으며 위성 통신 지구국용 고이득 저잡음 안테나는?

  1. 패스렝스(path length) 안테나
  2. 카세그레인(cassegrain) 안테나
  3. 대수주기(log periodic) 안테나
  4. 슬롯(slot) 안테나
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 빔(Beam) 안테나의 소자수를 2배로 하면 이득의 증가는 약 몇 [dB]가 되는가?

  1. 2[dB]
  2. 4[dB]
  3. 6[dB]
  4. 8[dB]
(정답률: 50%)
  • 빔 안테나에서 소자 수가 $n$배 증가하면 전력 이득은 $n$배 증가하며, 이를 데시벨(dB)로 환산하여 계산합니다.
    ① [기본 공식] $G = 10 \log_{10}(n)$이득 증가량 = 10 × log(소자 증가 배수)
    ② [숫자 대입] $G = 10 \log_{10}(2)$
    ③ [최종 결과] $G = 3.01 \times 2 \approx 6 \text{dB}$
    ※ 소자 수가 2배가 되면 전력 이득은 2배가 되며, 전압 이득 관점에서는 $20 \log_{10}(2) \approx 6 \text{dB}$의 증가가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 주파수 600[kHz], 전계강도 8[mV/m]인 전파를 λ/4 수직접지 안테나로 수신했을 때 안테나에 유기되는 전압은?

  1. 약 535[mV]
  2. 약 637[mV]
  3. 약 735[mV]
  4. 약 796[mV]
(정답률: 알수없음)
  • $\lambda/4$ 수직접지 안테나의 유기전압은 전계강도와 안테나의 유효길이를 곱하여 산출합니다. 먼저 주파수를 통해 파장 $\lambda$를 구한 뒤 유기전압을 계산합니다.
    ① [기본 공식] $V = E \times \frac{\lambda}{4}$ 유기전압 = 전계강도 × (파장 / 4)
    ② [숫자 대입] $V = 8 \times 10^{-3} \times \frac{300 / 600 \times 10^{3}}{4}$
    ③ [최종 결과] $V = 0.637 \text{V} = 637 \text{mV}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 파라보라 안테나(Parabola Antenna)의 특징에 대한 설명 중 잘못된 것은?

  1. 비교적 소형이고, 구조가 간단하다.
  2. 지향성이 예리하고 이득이 높다.
  3. 부엽(Side lobe)이 없다.
  4. 광대역 임피던스 정합이 어렵다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 지표면으로부터 전리층을 향하여 수직으로 펄스파를 발사한 후 0.0004초에 반사파를 확인했다. 어느 층에서 반사 되었는가?

  1. D층
  2. E층
  3. F1층
  4. F2층
(정답률: 알수없음)
  • 전파가 전리층을 왕복한 거리와 속도를 이용하여 반사 지점의 높이를 계산합니다. 전파의 속도는 빛의 속도 $3 \times 10^{8} \text{m/s}$를 적용합니다.
    ① [기본 공식] $h = \frac{v \times t}{2}$ 높이 = (속도 × 시간) / 2
    ② [숫자 대입] $h = \frac{3 \times 10^{8} \times 0.0004}{2}$
    ③ [최종 결과] $h = 60 \text{km}$
    계산된 높이 $60 \text{km}$는 전리층 중 가장 낮은 층인 D층의 고도 범위에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 방향 탐지용 안테나로 사용되지 않는 것은?

  1. 루프(Loop) 안테나
  2. 애드콕(Adcock) 안테나
  3. 파라보라(Parabola) 안테나
  4. 베리니-토시(Bellini-Tosi) 안테나
(정답률: 20%)
  • 방향 탐지용 안테나는 전파의 도래각을 측정하기 위해 설계된 안테나입니다. 루프, 애드콕, 베리니-토시 안테나는 대표적인 방향 탐지용 안테나이지만, 파라보라 안테나는 특정 방향으로 전파를 집중시키거나 수신하는 고이득 지향성 안테나로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 공전(空電)의 경감 대책으로 맞지 않는 것은?

  1. 대역폭을 좁게 하여 선택도를 좋게 한다.
  2. 송신출력을 증가시킨다.
  3. 수신기에 억제회로를 삽입한다.
  4. 사용주파수를 낮춘다.
(정답률: 40%)
  • 공전(Skip distance)은 전리층 반사로 인해 지상에 전파가 도달하지 않는 영역을 말하며, 이를 경감하기 위해서는 전파의 도달 거리를 조절하거나 수신 성능을 개선해야 합니다.

    오답 노트
    사용주파수를 낮춘다: 주파수를 너무 낮추면 전리층을 투과하지 못하고 반사되는 성질이 강해져 오히려 공전 영역의 특성이 변하거나 통신 불능 지역이 발생할 수 있으며, 일반적인 경감 대책으로는 송신출력 증가, 대역폭 조절, 억제회로 삽입 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 롬빅(Rhombic) 안테나와 관계없는 것은?

  1. 진행파 안테나이다.
  2. 수직편파로 효율이 좋다.
  3. 종단저항이 필요하다.
  4. 전리층 반사파를 수신한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 구면의 중심에 있는 등방성 안테나(Isotropic Antenna)에서 전력 P가 복사된다면, 중심으로부터 거리 r[m]인 점의 전계강도는 어떻게 표시되는가?

  2. 60P/γ
(정답률: 40%)
  • 등방성 안테나에서 거리 $r$인 지점의 전계강도 $E$는 복사전력 $P$와 자유공간 임피던스 $\gamma$를 이용하여 다음과 같이 계산합니다.
    ① [기본 공식] $E = \sqrt{\frac{30P}{\gamma r^{2}}}$
    ② [숫자 대입] $E = \frac{\sqrt{30P}}{\gamma r}$ (단, $\gamma$가 전계강도 식의 분모에 위치하는 형태)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 내부도체의 직경 d[mm], 외부 도체의 직경 D[m], 내부의 등가비유전율 s인 경우 동축케이블에서 표피효과의 영향을 고려할 경우 고주파저항 R의 값은 주파수 f의 몇 승의 비례하는가?

  1. 1/2
  2. 2
  3. -1/2
  4. -2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동조 급전선의 설명 중 틀린 것은?

  1. 급전선 상에 정재파를 실어 급전한다.
  2. 송신기와 안테나의 거리가 가까울 때 사용한다.
  3. 장거리 전송에도 손실이 적고 전송효율이 높다.
  4. 정합장치가 필요없다.
(정답률: 알수없음)
  • 동조 급전선은 송신기와 안테나 사이의 거리가 짧을 때 사용하며, 정재파를 이용하여 급전하므로 별도의 정합장치가 필요 없는 것이 특징입니다.

    오답 노트
    장거리 전송에도 손실이 적고 전송효율이 높다: 동조 급전선은 정재파를 이용하므로 전송 거리가 길어지면 손실이 커져 효율이 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 자유공간(유전율=ε0, 투자율=μ0)을 속도 V[m/s]로 전파하는 전자파 E[V/m] 및 H[A/m]가 있다. 전계와 자계간의 관계식은?

  3. EM=ε0μ0
  4. EM=√ε0μ0
(정답률: 알수없음)
  • 자유공간에서 전계 $E$와 자계 $H$의 비는 고유 임피던스 $\eta$와 같으며, 이는 유전율 $\epsilon_{0}$와 투자율 $\mu_{0}$의 관계로 정의됩니다.
    ① [기본 공식] $\frac{E}{H} = \sqrt{\frac{\mu_{0}}{\epsilon_{0}}}$
    ② [숫자 대입] $\frac{E}{H} = \frac{\sqrt{\mu_{0}}}{\sqrt{\epsilon_{0}}}$ (정리 과정)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 스택(Stack) 구조와 관계되는 명령어 형식은?

  1. 0-주소 명령어
  2. 1-주소 명령어
  3. 2-주소 명령어
  4. 3-주소 명령어
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 10진수 12.3을 2진수로 진법 변환한 것으로 가장 근사값은 어느 것인가?

  1. 1100.11
  2. 1010.010010
  3. 1100.010011
  4. 1100.010001
(정답률: 알수없음)
  • 10진수 정수 부분과 소수 부분을 각각 2진수로 변환하여 합산합니다.
    정수 부분: $12 = 1100_{2}$
    소수 부분: $0.3 \times 2 = 0.6 (0)$, $0.6 \times 2 = 1.2 (1)$, $0.2 \times 2 = 0.4 (0)$, $0.4 \times 2 = 0.8 (0)$, $0.8 \times 2 = 1.6 (1)$, $0.6 \times 2 = 1.2 (1) \dots$ 순으로 반복되어 $0.010011_{2}$로 근사합니다.
    따라서 최종 결과는 $1100.010011$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 명령어가 해독되는 장치는?

  1. main storage
  2. ALU
  3. control unit
  4. instruction counter
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 1개의 패리티 비트와 3개의 존 비트, 그리고 4개의 디지트 비트로 구성되는 코드체계는?

  1. 8421 코드
  2. ASCII 코드
  3. Hamming 코드
  4. EBCDIC 코드
(정답률: 65%)
  • 제시된 구성(패리티 1비트 + 존 3비트 + 디지트 4비트)은 총 8비트로 구성된 코드 체계의 특징을 설명하고 있습니다. 다만, 일반적인 ASCII 코드는 7비트(또는 패리티 포함 8비트) 체계이며, 문제에서 요구하는 특정 비트 구성의 정의에 따라 ASCII 코드가 정답으로 지정되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 입출력장치와 중앙처리장치 사이에 존재하며 속도 차이로 인하여 발생하는 문제점을 해결하기 위해 고안된 것은?

  1. 레지스터 장치
  2. 어드레스 장치
  3. 채널제어 장치
  4. 단말기 장치
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 어떤 명령이 수행되기 위해 가장 우선적으로 이루어져야하는 마이크로 오퍼레이션은 무엇인가?

  1. MBR ← PC
  2. PC ← PC+1
  3. IR ← MBR
  4. MAR ← PC
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 정보를 기억 장치에 기억시키거나 읽어내는 명령을 한 후부터 실제로 정보가 기억 또는 읽기 시작할 때까지의 소요되는 시간을 무엇이라 하는가?

  1. 접근 시간(access time)
  2. 실행 시간(run time)
  3. 지연 시간(idle time)
  4. 탐색 시간(seek time)
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. DMA의 기능을 가장 타당하게 설명한 것은?

  1. 입출력을 위한 인터럽트를 최대화하여 데이터 전송을 수행한다.
  2. 보조기억장치의 속도차이를 해결하는 역할을 한다.
  3. 주변기기의 메모리 용량을 확대하는 역할을 한다.
  4. CPU의 개입 없이 메모리와 주변장치 사이에서 데이터 전송을 수행한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 자기보수(Self Complement) 코드의 종류가 아닌 것은?

  1. 그레이 코드
  2. 3초과 코드
  3. 2421 코드
  4. 코드
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 컴퓨터의 처리속도를 표시하는 방법으로서 가장 널리 쓰이는 단위는?

  1. MIPS
  2. MIS
  3. BPS
  4. TPS
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 아마추어국 및 실험국의 송신설비의 공중선전력은 무엇으로 표시하는가?

  1. 첨두포락선 전력
  2. 평균 전력
  3. 반송파 전력
  4. 규격 전력
(정답률: 54%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 지정된 공중선 전력을 400W로 하고 허용편차를 상한 10%, 하한 5%로 하면 전파를 발사할 경우에 허용되는 공중선전력의 범위는?

  1. 380W~440W
  2. 360W~420W
  3. 380W~420W
  4. 360W~440W
(정답률: 70%)
  • 지정된 전력을 기준으로 상한과 하한의 허용편차를 각각 계산하여 범위를 구합니다.
    ① [기본 공식]
    $$Lower = P \times (1 - \text{하한}\%)$$
    $$Upper = P \times (1 + \text{상한}\%)$$
    ② [숫자 대입]
    $$Lower = 400 \times (1 - 0.05)$$
    $$Upper = 400 \times (1 + 0.10)$$
    ③ [최종 결과]
    $$380\text{W} \sim 440\text{W}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파의 형식의 표기방법에서 주반송파의 변조형식 기호가 “A" 이면 다음 중 어느 형식을 나타내는가?

  1. 양측파대
  2. 잔류측파대
  3. 독립측파대
  4. 단측파대(전반송파)
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전기통신기자재, 무선설비기기와 전자파장해기기 및 전자파로부터 영향을 받는 기기의 통합적인 용어로 가장 타당한 것은?

  1. 전기통신기기
  2. 정보통신기기
  3. 무선설비기기
  4. 전자파장해기기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 무선국의 수신설비의 충족 조건으로 맞지 않는 것은?

  1. 내부잡음이 적을 것
  2. 감도는 낮은 신호입력에서도 양호할 것
  3. 선택도의 범위가 적을 것
  4. 수신주파수는 운용범위 이내일 것
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전파형식 A3E를 사용하는 방송국의 공중선 전력의 표시는?

  1. 반송파전력
  2. 첨두포락선전력
  3. 평균전력
  4. 규격전력
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 정보통신기기인증규칙에서 인증이라는 용어의 정의에 포함되지 않는 것은?

  1. 형식승인
  2. 형식검정
  3. 전자파적합등록
  4. 전자파환경측정
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 30MHz 초과 300MHz 이하의 주파수대 약칭은 무엇인가?

  1. MF
  2. HF
  3. VHF
  4. UHF
(정답률: 82%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. C3F, F3E, G3E 전파의 텔레비전 방송국의 무선설비에 대한 점유주파수 대역폭의 허용치는?

  1. 16 [kHz]
  2. 5 [kHz]
  3. 6 [MHz]
  4. 27 [MHz]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 전파연구소장은 형식검정의 신청서를 접수한 날부터 특별한 사유가 없는 한 며칠 이내에 처리해야 하는가? (단, 단서규정은 제외)

  1. 5일
  2. 7일
  3. 15일
  4. 30일
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
