무선설비산업기사 필기 기출문제복원 (2006-03-05)

무선설비산업기사 2006-03-05 필기 기출문제 해설

이 페이지는 무선설비산업기사 2006-03-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비산업기사
(2006-03-05 기출문제)

목록

1과목: 디지털 전자회로

1. 그림과 같은 전파정류회로의 각 다이오드에 걸리는최대역전압의크기는 약 얼마인가?(단, 100V 는상용전압이고 n1 =n2 이다.)

  1. 100[V]
  2. 141[V]
  3. 230[V]
  4. 282[V]
(정답률: 50%)
  • 브리지 전파정류회로에서 다이오드에 걸리는 최대 역전압(PIV)은 변압기 2차측 전압의 최댓값과 같습니다. 변압기 권수비가 $n_1 = n_2$이므로 2차측 전압은 상용전압 $100\text{V}$와 동일합니다.
    최대 역전압은 실효값에 $\sqrt{2}$를 곱한 최댓값을 구합니다.
    ① [기본 공식] $V_{peak} = V_{rms} \times \sqrt{2}$
    ② [숫자 대입] $V_{peak} = 100 \times 1.414$
    ③ [최종 결과] $V_{peak} = 141.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. LC 동조 발진기에 비해 수정 발진기의 특징으로 잘못 설명한 것은?

  1. 안정도가 높다.
  2. Q가 비교적 크다.
  3. 발진 주파수를 가변하기 어렵다.
  4. 저주파 발진기로 적합하다.
(정답률: 알수없음)
  • 수정 발진기는 수정 진동자의 매우 높은 $Q$ 값 덕분에 주파수 안정도가 매우 높고 정밀한 주파수 발생이 가능하지만, 주파수 가변이 어렵고 주로 고주파 대역에서 사용됩니다.

    오답 노트
    저주파 발진기로 적합하다: 수정 발진기는 주로 고주파 정밀 발진에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반송파전압 ec =Ec cos(wct+θ)를 신호전압 es=Es cos wst로 진폭변조시 피변조파의 상측파대의 진폭은?(,단ma :변조도)

  1. WC + WS
  2. (Ma ㆍ Ec) / 2
  3. WC - WS
  4. Ma ㆍ Ec
(정답률: 55%)
  • 진폭변조(AM) 시 피변조파는 반송파와 두 개의 측파대로 구성됩니다. 이때 상측파대와 하측파대의 진폭은 각각 변조도 $m_a$와 반송파 진폭 $E_c$의 곱의 절반으로 결정됩니다.
    ① [기본 공식] $\text{측파대 진폭} = \frac{m_a \times E_c}{2}$
    ② [숫자 대입] $\text{측파대 진폭} = \frac{m_a \times E_c}{2}$
    ③ [최종 결과] $(m_a \cdot E_c) / 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. J-K 플립플롭에서 Jn =0, Kn = 1일때클록펄스가1 상태라면Qn+1 의 출려상태는?

  1. 부정
  2. 0
  3. 1
  4. 반전
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 논리식 중 좌우 항의 관계가 틀린 것은?

  1. (A +B)(A'+B') = AB' +A'B
  2. AB= A'+B'
  3. (A+B)=A'B' = AB' +A'B
  4. A⊕B=A B' + A'B
(정답률: 54%)
  • 드모르간의 법칙에 따르면 논리곱의 부정은 부정의 논리합과 같습니다. 즉, $\overline{AB} = A' + B'$가 성립해야 하며, 단순히 $AB = A' + B'$ 라고 하는 것은 논리적으로 틀린 식입니다.

    오답 노트
    (A +B)(A'+B') = AB' +A'B: XOR 연산의 전개식으로 옳은 식입니다.
    A⊕B=A B' + A'B: XOR 연산의 정의로 옳은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 에미터 접지 트랜지스터에서 동작점의 안정화를 위한 대책을 가장 적절하게 설명한 것은?

  1. 동작점의 베이스전류 I8만 일정하게 한다.
  2. 전류 이득 β가 일정하게 한다.
  3. 동작점의 IC의 VCE의 값을 일정하게 한 다.
  4. 역포화 전류ICO가 일정한 값을 갖도록 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 결합상태가 DC(직류)로 구성된 멀티바이브레이터는?

  1. 무안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 무단안정 멀티바이브레이터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 토글 플립플롭(Toggle-F/F)을 2단직렬연결한 후 입력에 4[㎑] 펄스를 인가하면 출력은?

  1. 16[㎑]
  2. 8[㎑]
  3. 2[㎑]
  4. 1[㎑]
(정답률: 38%)
  • 토글 플립플롭은 입력 펄스의 주파수를 $1/2$로 줄이는 분주기 역할을 합니다. 2단 직렬 연결 시 최종 출력 주파수는 입력 주파수를 $2^2$으로 나눈 값입니다.
    ① [기본 공식] $f_{out} = \frac{f_{in}}{2^n}$
    ② [숫자 대입] $f_{out} = \frac{4}{2^2}$
    ③ [최종 결과] $f_{out} = 1\text{kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음중 디지털 변조방식에 속하지 않는것은?

  1. 위상변조(PM)
  2. 펄스부호변조(PCM)
  3. 적응델타변조(ADM)
  4. 차분펄스부호변조(DPCM)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 LC발진기에서 일어나는 현상이 아닌 것은?

  1. 인입현상
  2. 기생진동
  3. 자외선현상
  4. Blocking 발진
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전가산기의 출력(S:합,Co: 캐리출력)에서 S=Co 가 되기 위한 입력 A, B, Ci(캐리입력) 조건은?

  1. A=0,B=0, Ci=1 또는 A=1,B=1, Ci=1
  2. A=0,B=0, Ci=0 또는 A=1,B=1, Ci=1
  3. A=1,B=1, Ci=0 또는 A=1,B=1, Ci=1
  4. A=0,B=0, Ci=0 또는 A=0,B=0, Ci=1
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. D 플립-플롭을 이용하여 그림과 같은회로를 구성하고, 클럭(clk) 단자에5[㎑] 클럭퍼스를 인가하였다. 동작시작단계에서Q출력을+5[V]로 하였다면 출력은?

  1. 10[ ㎑]
  2. 2.5[ ㎑]
  3. 5[㎑]
  4. 5[V] DC
(정답률: 알수없음)
  • 제시된 회로는 D 플립플롭의 출력 $Q$가 다시 입력 $D$로 연결된 궤환 구조입니다. D 플립플롭은 클럭 신호가 들어올 때 입력 $D$의 상태를 출력 $Q$로 복사하는데, 이미 $Q$가 $+5\text{V}$이고 이것이 다시 $D$로 입력되고 있으므로 클럭이 인가되어도 출력 상태는 변하지 않고 $+5\text{V}$ DC를 유지하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전압이득이 50인 저주파 증폭기가 약10[%] 정도의 왜율을 가지고 있다. 이를2[%] 정도로 개선하기 위하여 걸어주어야하는 부퀘환율 β은 얼마 이어야 하는가?

  1. 10
  2. 4
  3. 0.02
  4. 0.08
(정답률: 알수없음)
  • 부귀환을 걸어주면 왜율(왜곡률)은 $1 + A\beta$ 배만큼 감소합니다. 기존 왜율을 $D_0$, 개선 후 왜율을 $D$라고 할 때, $D = \frac{D_0}{1 + A\beta}$ 공식을 사용하여 필요한 부귀환율 $\beta$를 구할 수 있습니다.
    ① [기본 공식] $D = \frac{D_0}{1 + A\beta}$
    ② [숫자 대입] $2 = \frac{10}{1 + 50\beta}$
    ③ [최종 결과] $\beta = 0.08$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 불 대수의 정리 중 옳지 않은 것은?

  1. A+B=B+A
  2. A+B C=(A+B)(A+C)
  3. A+A'=1
  4. AㆍB = (A + B)'
(정답률: 40%)
  • 드모르간의 정리에 따르면 논리곱의 부정은 부정의 논리합과 같고, 논리합의 부정은 부정의 논리곱과 같습니다.

    오답 노트
    AㆍB = (A + B)' : 드모르간의 정리에 의해 $\overline{A+B} = \overline{A} \cdot \overline{B}$ 또는 $\overline{A \cdot B} = \overline{A} + \overline{B}$가 되어야 하므로 틀린 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. JK 플립플롭을 이용하여 D형 플립플롭을 만들려면?

  1. J의 입력을 인버터를 통해 K에 연결한다.
  2. J와 K를 동일 입력으로 한다.
  3. Q의 입력을 J에 궤환시킨다.
  4. K의 입력을 J에 궤환시킨다.
(정답률: 55%)
  • D 플립플롭은 입력 $D$의 값이 그대로 출력 $Q$로 전달되는 소자입니다. JK 플립플롭에서 $J$와 $K$에 서로 반대되는 입력(상보적 입력)을 가해주면 $D$ 플립플롭과 동일하게 동작하므로, J의 입력을 인버터를 통해 K에 연결하여 항상 $J = \overline{K}$ 상태를 만들어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 실리콘 제어정류소자(SCR)의 전류-전압 특성곡선은?

(정답률: 10%)
  • SCR은 단방향성 3단자 소자로, 순방향 바이어스 상태에서 게이트에 트리거 신호를 주면 도통 상태가 되며, 전류가 유지 전류 이하로 떨어지기 전까지는 계속 도통되는 특성을 가집니다. 따라서 순방향 영역에서 급격히 전류가 증가하고 역방향으로는 전류가 거의 흐르지 않는 그래프가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

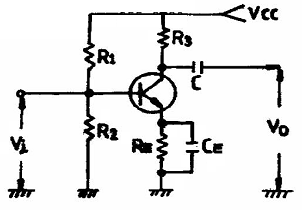

17. 그림과 같은 에미터 저항을 가진 CE증폭기에서 에미터 저항RE의 가장 중요한 역할은 무엇인가?

  1. S(안정계수)를 감소시켜 동작점이 안정된다.
  2. 주파수 대역을 증가시킨다.
  3. 바이어스 전압을 감소시킨다.
  4. 증폭회로의 출력을 증가시킨다.
(정답률: 54%)
  • CE 증폭기에서 에미터 저항 $R_E$를 추가하면 에미터 귀환(Negative Feedback) 작용이 발생하여 온도 변화나 $\beta$ 값의 변화에 관계없이 동작점(Q-point)을 일정하게 유지시켜 줍니다. 이는 결과적으로 안정계수 $S$를 감소시켜 회로의 안정도를 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

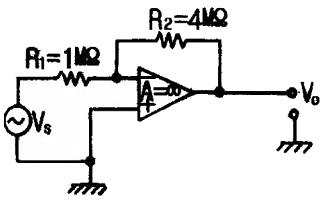

18. 다음회로에서 R =1[ ㏁], R =4[ ㏁]일때 전압증폭도A 는얼마나되는가? (단,연산증폭기는이상적이다.)

  1. -1
  2. -2
  3. -3
  4. -4
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 슈미트 트리거(Schmitt trigger) 회로의 용도 설명중 틀린 것은?

  1. 구형파펄스 발생 회로로 사용된다.
  2. 임의의 파형에서 그 크기에 해당하는 펄스폭의 구형파를 얻기 위해서 사용된다.
  3. A-D 변환회로로 사용된다.
  4. D-A 변환회로로 사용된다.
(정답률: 알수없음)
  • 슈미트 트리거 회로는 히스테리시스 특성을 이용하여 입력 파형의 잡음을 제거하고, 임의의 파형을 구형파 펄스로 변환하는 파형 정형 회로로 사용됩니다.

    오답 노트
    D-A 변환회로로 사용된다: 디지털 신호를 아날로그 신호로 바꾸는 DAC 회로와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

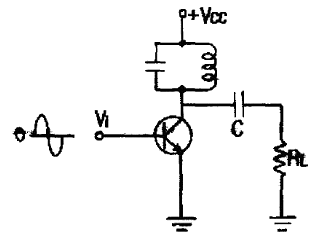

20. 그림에서 병렬공진회로의 공진주파수가5[ ㎒]이다. 입력주파수가 5[㎒]일때 콜렉터전류는?

  1. 증가한다.
  2. 감소한다.
  3. 최대가 된다.
  4. 최소가 된다.
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 슈퍼 헤테로다인 수신기에서 중간 주파수가 455[㎑]이면 710㎑의 방송에 대한 영상 주파수는 얼마인가?

  1. 1420[ ㎑]
  2. 1520[ ㎑]
  3. 1620[ ㎑]
  4. 1720[ ㎑]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마이크로웨이브(M/W) 중계방식 중 비가시 구간에 사용되는 무급전 중계방식을 바르게 설명한 것은?

  1. 금속의 반사판을 사용한다.
  2. 헤테로다인 중계방식을 사용한다.
  3. 검파 중계방식을 사용한다.
  4. 태양전자를 이용하여소용량으로 직접중계한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증폭기의 출력 파형을 측정한 결과 기본파 진폭이 100[V] 제2고조파 진폭이8[V] 제3고조파 진폭이 6[V]였다. 이증폭기의 왜율(Distortion) 은 얼마인가?

  1. 3%
  2. 5%
  3. 7%
  4. 10%
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 일반적으로 무선송ㆍ수신기용 발진기의조건 중 거리가 먼 것은?

  1. 주파수 안정도가 높을 것
  2. 발진출력이 안정적일 것
  3. 고주파 발생이 적을 것
  4. 발진출력의 일그러짐이 최소가 될 것
(정답률: 알수없음)
  • 발진기는 원하는 주파수의 신호를 정확하고 깨끗하게 생성하는 것이 목적입니다. 주파수 안정도가 높고, 출력이 일정하며, 파형의 왜곡(일그러짐)이 최소화되어야 합니다. 고주파 발생 여부는 발진기의 기본 조건이라기보다 필터링을 통해 제어할 대상이며, 오히려 필요한 고주파를 정확히 생성하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. FM 수신기에서 주파수 변별기의 주파수 특성곡선(frequency response)의 설명중 접합하지 않은 것은?

  1. 중심 주파수 fo에 대하여 대칭적일 것
  2. 중심 주파수 fo 부근에서 경사가 될 수 있는 한 완만할 것
  3. 직선부분이 길 것
  4. 중심주파수 fo에서는 출력 전압이 0( 기준값) 일것
(정답률: 알수없음)
  • FM 변별기는 주파수 변화를 전압 변화로 바꾸는 장치이므로, 주파수 변화에 민감하게 반응하여 출력 전압이 선형적으로 변해야 합니다. 따라서 중심 주파수 $f_0$ 부근에서 경사가 완만하면 변별도가 떨어지므로, 경사는 가능한 한 가파른 직선 형태여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 진폭변조 송신기의 출력이 100[%] 변조시에 150[W]였다면 40[%] 변조시의 출력은?

  1. 30[W]
  2. 60[W]
  3. 212[W]
  4. 108[W]
(정답률: 알수없음)
  • 진폭변조 송신기의 총 출력은 반송파 출력과 측파대 출력의 합이며, 변조도 $m$에 따라 $P_t = P_c(1 + \frac{m^2}{2})$의 관계를 가집니다.
    ① [기본 공식] $P_2 = P_1 \frac{1 + \frac{m_2^2}{2}}{1 + \frac{m_1^2}{2}}$
    ② [숫자 대입] $P_2 = 150 \times \frac{1 + \frac{0.4^2}{2}}{1 + \frac{1^2}{2}} = 150 \times \frac{1.08}{1.5}$
    ③ [최종 결과] $P_2 = 108$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 무선 수신기의 구성요소가 아닌 것은?

  1. 발진기
  2. 변조기.
  3. 증폭기
  4. 전원부
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 부동충전(floating charge)에 대한 설명중 틀린 것은?

  1. 주전원이 정지되었을 때도 계속 사용이 가능하다.
  2. 축전지의 수명이 길어진다.
  3. 용량이 비교적 적어도 되며 효율이 좋아진다.
  4. 전압변동율은 감소되나 리플함유률은 증가한다.
(정답률: 34%)
  • 부동충전 방식은 축전지를 항상 충전 상태로 유지하여 주전원 정지 시 즉시 전원을 공급하고 축전지 수명을 연장하며 효율을 높이는 방식입니다.
    전압 변동률과 리플 함유율 모두 감소시켜 전원 품질을 향상시키는 것이 특징입니다.

    오답 노트
    리플함유률은 증가한다: 리플 함유율은 오히려 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 80[㎒]의 반송파를 최대 주파수편이60[㎑]로 하고 10[㎑]의 신호파로 주파수변조했을 경우 변조지수는?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 슈퍼헤테로다인 수신기에서 영상혼신을경감시키는 방법이 아닌 것은?

  1. 고주파 증폭단의 선택도를 높인다.
  2. 동조회로의 Q을 낮춘다.
  3. 중간주파수를 높게 선정한다.
  4. 이중 슈퍼헤테로다인방식으로 한다.
(정답률: 알수없음)
  • 영상혼신을 줄이기 위해서는 불필요한 주파수 성분을 효과적으로 제거해야 하므로, 동조회로의 Q(선택도)를 높여야 합니다.

    오답 노트
    고주파 증폭단의 선택도 향상, 중간주파수 상향 조정, 이중 슈퍼헤테로다인 방식 채택은 모두 영상혼신 경감 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. AM 송신기에서 반송파 발진기로 가장 많이 사용되는 발진기는?

  1. RC 발진기
  2. 수정 및 LC 발진기
  3. SAW 발진기
  4. 유전체 공진기 발진기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 고주파 증폭기의 이득이30[㏈], 변환이득이 -3[㏈]의 수신기에5[㎶]의 고주파 전압을 가하였더니 검파기 입력에 0.5[V]를얻었다. 중간 주파증폭기의 이득은?

  1. 67[㏈]
  2. 73[ ㏈]
  3. 82[㏈]
  4. 106[ ㏈]
(정답률: 30%)
  • 전체 이득은 각 단의 이득의 합과 같습니다. 수신기의 전체 이득을 구한 뒤, 고주파 증폭기와 변환이득을 제외한 나머지 중간 주파증폭기의 이득을 계산합니다.
    ① [전체 이득] $G_{total} = 20 \log \frac{V_{out}}{V_{in}}$
    ② [숫자 대입] $G_{total} = 20 \log \frac{0.5}{5 \times 10^{-6}} = 100$
    ③ [최종 결과] $G_{if} = 100 - 30 - (-3) = 73 \text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 단파 수신기에서 페이딩(Fading)에 의한 수신 전계강도 변화에 의한 수신기 감도를 안정시키기 위한 회로로 가장 타당한 것은?

  1. 자동주파수 제어회로(AFC)
  2. 자동이득 조정회로(AGC)
  3. 자동잡음 제어회로(ANL)
  4. 자동전력 제어회로(APC)
(정답률: 65%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중에서 증폭이 목적이 아닐경우, 효율이 낮은 A급 또는 AB급 증폭기로 안정하게 동작시키기 위하여 사용하는 증폭기는?

  1. 완충증폭기
  2. 전력증폭기
  3. 연산증폭기
  4. 동조증폭기
(정답률: 47%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 2단 이상의 증폭기에서 잡음을 줄일 수 있는 가장 효과적인 방법은?

  1. 종단 증폭기의 이득은 첫단 증폭기에 비해 가능한 낮게 설계한다.
  2. 첫단 증폭기는 가능한 이득이 큰 증폭기로 구성한다.
  3. 첫단 증폭기를 트랜지스터(쌍극성 트랜지스터)증폭기로 구성한다.
  4. 첫단 증폭기를 저잡음을 발생하는 FET 증폭기로 구성한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 전원 평활회로에서 추력전압의 맥동분을 적게 하려면?

  1. L을 크게하고 C를 작게 한다.
  2. L을 작게하고 C를 크게 한다.
  3. L과 C를 모두 작게 한다.
  4. L과 C를 모두 크게 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. MASER의 특징의 설명 중 틀린 것은?

  1. 전계나자계가아닌전자spin의 energy준위 사이의 전이를 이용한 것이다.
  2. 저잡음 소자이다.
  3. 임의의 주파수로 발진 및 증폭을 동시에 행할수 있다.
  4. 보통 강자계중에 수용된다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전해약의 저항이나 접지저항을 측정할 때 교류를 사용하는 이유 중 가장 타당한 것은?

  1. 전극표면의 분극작용을 방지하기위하여
  2. 전극내부 저항을 감소 시키기위하여
  3. 습기를 제거하기 위하여
  4. 접지저항보다 작은 저항값을 지시하는 것을 방지하기위하여
(정답률: 60%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 위성의 1차전원은 어느 것을 사용하는가?

  1. 태양전지
  2. Ni-Cd 전지
  3. Ni-H2전지
  4. 납축전지
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. FM 변조시 높은 주파수 성분을 강조하여 신호대 잡음비를 개선하기 위해서 사용하는 회로는?

  1. Pre-emphasis회로
  2. De-emphasis회로
  3. Discriminator회로
  4. Squelch회로
(정답률: 70%)
  • FM 변조 전 송신단에서 고주파 성분을 미리 강조하여 전송함으로써, 수신단에서 발생하는 고주파 잡음의 영향을 줄여 신호대 잡음비(SNR)를 개선하는 회로를 Pre-emphasis 회로라고 합니다.

    오답 노트
    De-emphasis 회로: Pre-emphasis로 강조된 성분을 다시 원래대로 되돌리는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 도파관의 정합방법 중 비가역성 회로를사용하여 정합시키는 방법은?

  1. 도파관의 창
  2. 테이퍼 변성기
  3. 아이솔레이터
  4. 무반사 종단기
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 주간에 15[㎒]로 외국과 원거리통신을하고자 했을때 이용되는 전리층은?

  1. E층
  2. D층
  3. F층
  4. Es층
(정답률: 알수없음)
  • 주간에 $15 \text{MHz}$와 같은 단파(HF) 대역의 전파가 원거리 통신을 하기 위해서는 가장 높은 고도에 위치하며 전리 밀도가 높은 F층에서 반사되어야 합니다.

    오답 노트
    D층: 주간에 최하층에 형성되어 전파를 흡수하는 성질이 강함
    E층: 중간 고도 층으로 야간에는 거의 소멸함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주파수 120[㎒], 전계강도 3[㎷/m]인전파를 반파 다이폴안테나로 수신 할 때의 수신기 단자 입력 전압은? (단, 수신기와 급전선의 정합은 완전하고, 급전선의 손실은 없는 것으로 한다.)

  1. 0.2×10-6[V]
  2. 1.2×10-3[V]
  3. 0.4×10-6[V]
  4. 2.4×10-3[V]
(정답률: 70%)
  • 반파 다이폴 안테나의 개방 회로 전압은 전계강도와 안테나의 유효 길이를 곱하여 구할 수 있습니다. 반파 다이폴의 유효 길이는 $\lambda / 2$ 입니다.
    먼저 파장 $\lambda$를 구하면 다음과 같습니다.
    $$\lambda = \frac{c}{f} = \frac{3 \times 10^{8}}{120 \times 10^{6}} = 2.5$$
    수신기 단자 입력 전압 $V$는 다음과 같이 계산합니다.
    ① [기본 공식] $V = E \times \frac{\lambda}{2}$
    ② [숫자 대입] $V = 3 \times 10^{-3} \times \frac{2.5}{2}$
    ③ [최종 결과] $V = 1.2 \times 10^{-3}$
    따라서 입력 전압은 $1.2 \times 10^{-3} \text{V}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 대기중의 와류에 의하여 유전율이 불규칙한 공기뭉치가 발생함에 따라 입사전파의산란에 의해서 발생하는 페이딩은?

  1. 감쇠형페이딩
  2. 신틸레이션페이딩
  3. K형페이딩
  4. 덕트형페이딩
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 야기안테나의 구조 중 가장 짧은 것은?

  1. 저역반사기
  2. 도파기
  3. 투사기
  4. 고역반사기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 파라볼라 안테나(parabola antenna)의이득은?

  1. 포물면경의 개구면에 반비례한다.
  2. 개구면의 면적과 이득은 전혀 관계가 없다.
  3. 같은 주파수에서는 개구면과 관계가 없다.
  4. 파장이 짧아질수록 이득이 매우 커진다.
(정답률: 64%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 주파수 100[㎒] 이상에서 사용되는 안테나가 아닌 것은?

  1. 슈퍼 게인 아테나(Super gain antenna)
  2. 야기 안테나(Yagi antenna)
  3. 코너리플렉터안테나(Cornerflector antenna)
  4. 웨이브안테나(Wave antenna)
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 턴스타일(turnstyle) 안테나의 수평면내 지향 특성은?

  1. 전방향지향성
  2. 단방향지향성
  3. 양방향지향성
  4. 심장형지향성
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 선로의 특성 임피던스를 Zo, 부하 임피이던스를 ZR이라고 할때 정재파비가 1인 경우는?

  1. 반사파가 없을 경우
  2. 반사계수가 1인 경우
  3. Z R ≠ Zo인 경우
  4. 진행파와 반사파의 크기가 같은 경우
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 이지 S형 라디오 덕트가 발생하였을 때전파통로는?

(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 단파가 전리층을 통과하거나 반사될 때전자나 공기분자와 충돌로 인하여 감쇠량이변하여 발생하는 페이딩은?

  1. 간섭성 페이딩
  2. 편파성 페이딩
  3. 흡수형 페이딩
  4. 선택형 페이딩
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 연장 coil 은 어느 경우 사용 되는가?

  1. 높은 주파수에서 공진시키기 위해
  2. 안테나의 길이를 등가적으로 단축시키기위해
  3. 안테나의 길이를 등가적으로 연장시키기 위해
  4. 과전류방지를 위해
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 통신에서 공전잡음을 경감시키는 방법이 아닌 것은?

  1. 수신대역폭을 좁게하여 선택도를 높인다.
  2. 송신 출력을 증대시켜 수신점의 S/N 비를 크게 한다.
  3. 수신기에 억제회로를 부착한다.
  4. 무지향성 안테나를 사용한다.
(정답률: 46%)
  • 공전잡음은 특정 방향에서 들어오는 잡음이므로, 특정 방향의 전파만 수신하고 다른 방향은 차단하는 지향성 안테나를 사용하여 경감시켜야 합니다. 따라서 무지향성 안테나를 사용하는 것은 잡음 경감 방법으로 적절하지 않습니다.

    오답 노트
    수신대역폭 좁히기: 불필요한 잡음 유입을 차단하여 S/N 비 개선
    송신 출력 증대: 신호 강도를 높여 상대적인 잡음 영향 감소
    억제회로 부착: 잡음 성분을 능동적으로 제거
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전파의 성질에 관한 설명 중 잘못된 것은?

  1. 주파수가 높을수록 회절작용이 심하다.
  2. 전파는 횡파(Transverse Wave) 이다.
  3. 균일 매질중을 전파하는 전자파는 직진 한다.
  4. 굴절률이 다른매질의 경계면에서는 빛과 같이 굴절과 반사작용이 있다.
(정답률: 알수없음)
  • 전파의 회절은 주파수가 낮을수록(파장이 길수록) 더 잘 일어나는 성질이 있습니다. 따라서 주파수가 높을수록 회절작용이 심하다는 설명은 틀린 것입니다.

    오답 노트
    횡파: 전계와 자계가 진행 방향에 수직으로 진동함
    직진: 균일 매질 내에서는 직선으로 전파됨
    굴절/반사: 매질의 경계면에서 굴절률 차이에 의해 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 슈퍼턴스타일 안테나를 수직으로 적립(stack) 하는 이유는?

  1. Q를 높이기 위하여
  2. 이득을 높이기 위하여
  3. 광대역화를 위하여
  4. 전압급전을 위하여
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 어느 무선국이 λ/4 접지 안테나로f=200[㎑] 전파를 기저부전류 10[A]로 복사 시킬때,30[㎞] 떨어진 지점에서 he=8[m]의 안테나로 수신한 경우 안테나에 유기된 개방 전압은?

  1. 16[㎷]
  2. 80[㎷]
  3. 160[㎷]
  4. 800[㎷]
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 주파수 15[ ㎒]에서 미소 다이폴안테나의 실효 면적은?

  1. 12.5[m2]
  2. 27.4[m2]
  3. 35.4[m2]
  4. 47.7[m2]
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 텔레비전 수신용 안테나로 사용 되지 않는 것은?

  1. 브라운안테나
  2. 인라인안테나
  3. 코니컬이야안테나
  4. U라인(line) 안테나
(정답률: 34%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 도파관에 관한 설명으로 옳지 않은 것은?

  1. 도파관은 차단주파수보다 낮은 주파수는 감쇠 시킨다.
  2. 구형도파관의 기본모드는 TM01 모드이다.
  3. 원형 도파관의 기본모드는. TE11 모드이다.
  4. 관내파장은 자유공간에서의 파장보다 길다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 평형-불평형변환회로(Balun)에 대한 설명으로 맞는 것은?

  1. folded dipole과 동축케이블을 연결하는데 4: 1 Balun을 사용한다.
  2. 반파장 다이폴과 평행2선식 급전선을 접속할 때는 8: 1 Balun을 사용한다.
  3. whip 안테나와 동축케이블을 연결하는데 2: 1 Balun을 사용한다.
  4. 저지투관은 도파관에서 사용한다.
(정답률: 20%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 전자계산기에서 보수(complement)를 사용하는 이유로 가장 타당한 것은?

  1. 가산의 결과를 정확하게 얻기 위해
  2. 감산을 가산의 방법으로 처리하기위해
  3. 승산의 연산과정을 간단히 하기위해
  4. 제산의 불필요한 과정을 생략하기 위해
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 운영체제(OS)의 목적과 관계가 먼 것은?

  1. 처리능력의 증대
  2. 응답시간의 단축
  3. 신뢰도의 향상
  4. 응용소프트웨어의 개발
(정답률: 67%)
  • 운영체제(OS)의 주요 목적은 컴퓨터 시스템의 자원을 효율적으로 관리하여 처리능력 증대, 응답시간 단축, 신뢰도 향상, 사용 가능도 증대를 달성하는 것입니다. 응용소프트웨어의 개발은 개발자가 수행하는 작업이며 운영체제 자체의 목적과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 선형리스트 중 마지막으로 입력한 자료가 제일 먼저 출력되는 LiFO(Last in first out) 구조는?

  1. 트리
  2. 스택
  3. 큐
  4. 섹터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 전자계산기의 기본 논리회로는 조합논리회로와 순서논리회로로 구분된다. 이중 조합논리회로에 해당되는 것은?

  1. RAM
  2. 2진다운카운터
  3. 반가산기
  4. 2진업카운터
(정답률: 60%)
  • 조합논리회로는 기억 소자가 없어 현재의 입력에 의해서만 출력이 결정되는 회로입니다. 반가산기는 입력값에 따라 즉각적으로 합과 캐리를 출력하는 대표적인 조합논리회로입니다.

    오답 노트
    RAM, 2진다운카운터, 2진업카운터: 상태를 저장하는 플립플롭 등의 기억 소자가 포함된 순서논리회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 오퍼랜드어드레스방식 중에서 기억장치를 두 번 읽어야 원하는 데이터를 얻을 수 있는 방식?

  1. 간접어드레스지정방식
  2. 직접어드레스지정방식
  3. 상대어드레스지정방식
  4. 페이지어드레스방식
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 어떠한 명령(instruction)이 수행되기 위해서 가장 먼저 이루어져야 하는 마이크로 오퍼레이션은 무엇인가?

  1. PC ←MAR
  2. PC ←PC+1
  3. MAR ←PC
  4. MBR ←1R
(정답률: 30%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 순서도를 작성하는 이유로 가장 타당한 것은?

  1. 시스템의 성능을 분석하기 위하여한다.
  2. C언어의 코딩을 생략하기 위하여한다.
  3. 프로그램을 작성할 경우 처리되는 자료의 흐름이 잘 이해되기 위하여한다.
  4. 시스템설계를 하기 위하여한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

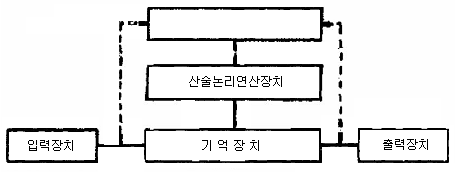

68. 다음 그림은 컴퓨터의 구성을 간략히 보여준다. 빈 블록과 가장 관계 깊은 것은?

  1. 마이크로프로세서(microprocessor)
  2. 제어장치(control unit)
  3. 보조기억장치(auxiliary memory)
  4. 인터페이스(interface)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 데이지휠(daisy wheel) 을사용하는프린터는?

  1. 활자식라인프린터
  2. 도트매트릭스프린터
  3. 레이저프린터
  4. 잉크젯프린터
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

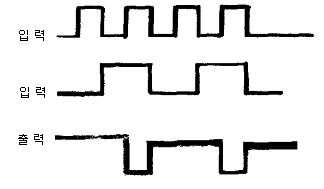

70. 다음의time chart 에해당하는것은어느Gate인가?

  1. AND
  2. OR
  3. NAND
  4. NOR
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 무선 종사자의 기술자격의 취소등의 규정에 의하여 업무의 종사를 정지 당한 후 무선설비의 조작 또는 공사를 한자에 대한벌칙으로 맞는 것은?

  1. 100만원이하의 과태료
  2. 200만원이하의 과태료
  3. 300만원이하의 과태료
  4. 500만원이하의 과태료
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 무선설비형식검정합격기기의 인증표시에 기재사항이 아닌 것은?

  1. 기기의 명칭
  2. 인증번호
  3. 제조연월일
  4. 기기의조작방법
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파의 형식표시 중 등급의 기호가 맞지 않는 것은?

  1. 첫째기호는 주반송파의 변조형식
  2. 둘째기호는 주반송파를 변조시키는 신호의 성
  3. 셋째 기호는 송신 할 정보의 형태
  4. 넷째 기호는 다중화 특성
(정답률: 40%)
  • 전파의 형식표시 기호 체계에서 각 기호의 의미는 다음과 같습니다.
    첫째 기호: 주반송파의 변조형식
    둘째 기호: 주반송파를 변조시키는 신호의 성
    셋째 기호: 송신할 정보의 형태

    오답 노트
    넷째 기호: 다중화 특성이 아니라 전송 방식의 세부 특성 등을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 무선설비의 동작 안정을 위한 조건으로맞지 않는 것은?

  1. 무선설비는 전원정격전압의 ±10% 이내의 범위에서 변동된 경우에도 안정적으로 동작해야 한다.
  2. 비상 전원은 48시간 이상 상시 운용할 수 있는 무정전 전원설비를 설치해야 한다.
  3. 무선설비는 사용상태에서 통상 접하는 온도 및 습도의 변화, 진동또는 충격 등의 경우에도 저장없이 동작해야한다.
  4. 무선설비는 외부의 기계적 잡음등의 방해를 받지 않은 안전한 장소에 설치해야한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중에서 형식등록을 하여야하는 무선설비의 기기는?

  1. 네비텍스수신기
  2. 디지털선택호출장치의 기기
  3. 비상위치지시용 무선표지설비
  4. 라디오부이의 기기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 전파진흥기본계획에 포함되어야 할 사항이 아닌 것은?

  1. 전파산업육성의 기본방향
  2. 새로운 전파자원의 개발
  3. 무선단말기의 개발 및 양산
  4. 전파환경의 개선
(정답률: 46%)
  • 전파진흥기본계획은 전파산업 육성, 전파자원 개발, 전파환경 개선 등 국가 차원의 거시적인 기본 방향과 정책을 수립하는 계획입니다. 무선단말기의 개발 및 양산은 개별 기업의 사업 영역이나 구체적인 실행 단계의 과제이므로 기본계획에 포함되는 사항이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 전파형식 R3E를 사용하는 무선설비의 공중선전 력의 표시방법은?

  1. 평균전력
  2. 순간전력
  3. 반송파전력
  4. 첨두포락선전력
(정답률: 42%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 535㎑초과 10606.5㎑이하의 주파수를 발사하는 방송국의 주파수 허용편차는?

  1. 10㎐
  2. 50㎐
  3. 100㎐
  4. 1㎑
(정답률: 50%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 전자파 적합등록 대상기기에서 제외될 수 있는 것은?

  1. 방송수신기기
  2. 불꽃점화 엔진구동기기
  3. 가정용 전기기기
  4. 전시용 이륜자동차
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 R3E 전파의 점유주파수대폭의 허용치는?

  1. 3㎑
  2. 3.5㎑
  3. 4㎑
  4. 4.5㎑
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
