1과목: 디지털 전자회로

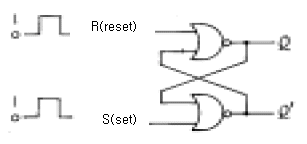

1. 다음과 같은 NOR GATE로 구성된 기본적인 플립-플롭회로에서 S=1, R=0 인 상태일 때 Q, Q'의 상태는?
- 1, 0
- 0, 1
- 0, 0
- 1, 1
2. 다음 회로에서 Re의 값과 관계가 없는 사항은? (단, 출력전압 및 전류는 콜렉터측임)
- Re가 크면 클수록 입력 임피이던스는 커진다.
- Re가 크면 클수록 안정계수 S는 적어진다.
- Re가 크면 클수록 증폭된 콜렉터 전류는 적어진다.
- Re가 크면 클수록 전압증폭도는 커진다.
3. 다음 카아르노프도의 간략식은?
- Y = A
- Y = B
-
CBT문제은행AI2026-04-28 02:09
카아르노 맵에서 출력값이 1인 영역을 묶어 간략화합니다.
제시된 이미지
를 보면, 하단 두 행($$AB$$와 $$A\bar{B}$$) 전체가 1로 채워져 있습니다.
이 영역을 하나로 묶으면 $B$의 값에 관계없이 $A$가 1일 때 항상 출력이 1이 되므로, 간략식은 $Y = A$가 됩니다.
5. 변조도 60[%]인 진폭변조 회로에서 반송파의 평균출력이 300[㎽]일 때 피변조파의 평균 출력은?
- 180[㎽]
- 300[㎽]
- 354[㎽]
- 420[㎽]
6. 연산 증폭기(OP Amp)의 특징으로서 맞는 것은?
- 전압 이득이 적다.
- 입력 임피던스가 낮다.
- 출력 임피던스가 높다.
- 주파수대역이 크다.
7. 그림과 같은 회로의 명칭은?
- 슈미트트리거회로
- 차동증폭회로
- 푸슈풀증폭회로
- 부트스트랩회로
-
CBT문제은행AI
2026-04-28 02:05
제시된 회로도는
와 같이 구성되어 있으며, 이는 입력 신호의 상한 임계값과 하한 임계값을 두어 잡음을 제거하고 디지털 신호로 변환하는 슈미트트리거회로의 전형적인 구조입니다.
8. 쌍안정 멀티바이브레이터의 결합저항에 병렬로 부가한 콘덴서의 사용 목적은?
- 증폭도를 높인다.
- 스위칭 속도를 높인다.
- 베이스 전위를 일정하게 유지시킨다.
- 에미터 전위를 일정하게 유지시킨다.
9. 다음에 열거한 인터페이스의 종류 중에서 회선의 개수가 많지만 속도가 가장 빠른 인터페이스는?
- SISO
- SIPO
- PISO
- PIPO
10. 다음 중 레지스터(register)의 기능은?
- 펄스(pulse) 발생기이다.
- 카운터의 대용으로 쓰인다.
- 회로를 동기시킨다.
- 데이터(data)를 일시 저장한다.
11. 그림과 같은 게이트 회로의 명칭은?
- NOR 회로
- AND 회로
- OR 회로
- NAND 회로
-
CBT문제은행AI
2026-04-28 02:09
제시된 이미지
는 두 개의 다이오드가 병렬로 연결되어 모든 입력이 'High'일 때만 출력이 'Low'가 되는 구조(또는 반전된 논리)를 가진 AND 회로의 다이오드 논리 회로 구성입니다.
12. FET를 사용한 이상(phase shift) CR발진기에서 발진을 지속하기 위해 FET의 증폭도는 최소 얼마 이상이어야 하는가 ?
- 10
- 29
- 100
- 156
13. RC결합 저주파 증폭회로의 이득이 낮은 주파수에서 감소되는 이유는?
- 출력회로의 병렬 캐패시턴스 때문
- 에미터 저항 때문
- 콜렉터 저항 때문
- 결합 캐패시턴스의 영향 때문
14. 시간폭과 진폭이 일정한 펄스의 시간적 위치를 신호파의 파형에 대응하여 변화시키는 펄스 변조방식은?
- PAM
- PPM
- PCM
- PNM
15. 회로내의 분포용량, 표유 인덕턴스 또는 회로 정수의 불평형에 의하여 증폭하려는 주파수와 다른 주파수간에 발진이 생기는 현상은?
- 자기 발진
- 이완 발진
- 다이나트론 발진
- 기생 발진
16.
를 간단히 하면 ?
-
CBT문제은행AI
2026-04-28 02:07
불 대수의 흡수 법칙을 이용하여 식을 간소화하는 문제입니다. 공통 인수인 $A\bar{B}$를 묶어내면 괄호 안의 식과 상관없이 $A\bar{B}$만 남게 됩니다.
① [기본 공식]
$$A + AB = A$$
② [숫자 대입]
$$A\bar{B} + A\bar{B}C + A\bar{B}(D + E) = A\bar{B}(1 + C + D + E)$$
③ [최종 결과]
$$A\bar{B} \times 1 = A\bar{B}$$
따라서 정답은
입니다.
17. 그림과 같은 회로에서 입력임피던스의 근사값은? (단, 입력임피던스는 TR의 베이스와 접지간을 의미하며, TR의 hie = 1[㏀], hfe = 50 이다.)
- 52[㏀]
- 62[㏀]
- 82[㏀]
- 100[㏀]
20. 반가산기(Half-adder)의 구성 요소로 맞는 것은?
- JK 플립플롭
- 두개의 AND 게이트
- EOR과 AND 게이트
- 1개의 반동시 회로와 OR 게이트
2과목: 무선통신 기기
21. 정현파의 최대전압이 100[V]이면 단상 전파정류를 했을 때 평균치는 얼마인가?
- 32.6V
- 63.6V
- 71.6V
- 90.6V
22. 수정 발진자의 발진주파수 범위 및 안정도에 대하여 옳은 것은? (단, 직렬공진 주파수 : fs, 병렬 공진 주파수 : fp )
- fs＜f＜fp이며 좁을수록 안정도가 좋다.
- fs＜f＜fp이며 넓을수록 안정도가 좋다.
- fp＜f＜fs이며 좁을수록 안정도가 좋다.
- fp＜f＜fs이며 넓을수록 안정도가 좋다.
23. 다음 중 변조의 필요성에 해당되지 않은 것은?
- 전송채널에서 간섭과 잡음을 줄이기 위함이다.
- 다중통신을 하기 위함이다.
- 원거리 통신을 하기 위함이다.
- 좀더 긴 파장의 신호를 만들기 위함이다.
24. 송신시스템에서 발생하는 스프리어스(Spurious)의 발생 원인과 거리가 먼 것은?
- push pull 증폭기
- 주파수체배
- 상호변조
- 증폭기의 비직선성
25. 슈우퍼헤테로다인 수신기에서 수신신호파가 800 [KHz] 국부발진 주파수가 1255[KHz]이라면 영상주파수는?
- 455[KHz]
- 1427[KHz]
- 1710[KHz]
- 3310[KHz]
26. 오실로스코프로 변조도를 측정한 결과 파형이 그림과 같다고 한다. 이때 변조도는?
- 50 %
- 60 %
- 70 %
- 80 %
-
CBT문제은행AI
2026-04-28 02:05
AM 파형의 최대 전압($V_{max}$)과 최소 전압($V_{min}$)을 이용하여 변조도를 계산합니다.
이미지에서 $V_{max} = 4\text{ cm}$, $V_{min} = 1\text{ cm}$ 임을 알 수 있습니다.
① [기본 공식] $\text{Modulation} = \frac{V_{max} - V_{min}}{V_{max} + V_{min}} \times 100$
② [숫자 대입] $\text{Modulation} = \frac{4 - 1}{4 + 1} \times 100$
③ [최종 결과] $\text{Modulation} = 60\%$
28. FS 다중 통신 방식의 종류에 해당되지 않는 것은?
- 2주파 다이프렉스 방식
- 시분할 다중 전신방식
- 4주파 다이프렉스 방식
- 주파수 분할 다중 전신방식
29. FM 수신기의 주파수 변별기의 특성을 측정하는 방법은 어느 것인가?
- 입력 전압의 변화에 대한 직류 출력 전압의 변화
- 입력 주파수 변화에 대한 직류 출력 전압의 변화
- 입력 전압의 변화에 대한 출력 주파수의 변화
- 입력 주파수 변화에 대한 출력 주파수의 변화
30. 슈퍼헤테로다인 수신기의 특징 중 장점이 아닌 것은?
- 이득을 크게 할 수 있다.
- 전파형식에 따라 통과 대역폭을 변화시킬 수 있다.
- 비트 방해를 받는 일이 있다.
- 단일 조정을 할 수 있다.
31. 인버터(inverter)에 대한 설명으로 맞는 것은?
- 직류전원을 다른 크기의 직류전원으로 변환하는 장치
- 직류전압을 일정한 주파수의 교류전압으로 변환하는 장치
- 교류전압을 직류전압으로 변환하는 장치
- 교류전압을 다른 주파수와 크기를 갖는 교류전압으로 변환하는 장치
32. SSG(Standard Signal Generator)의 출력전압 100[㎶]를 [㏈]로 표시하면 몇[㏈]인가? (단, 기준전압은 1[㎶])
- 400[㏈]
- 80[㏈]
- 40[㏈]
- 20[㏈]
33. 저주파 증폭기의 출력측에서 기본파의 전압이 50[V] 제2 고조파의 전압이 4[V] 제 3고조파의 전압이 3[V]임을 측정으로 알았다면 이 때의 왜율은?
- 5[%]
- 10[%]
- 15[%]
- 20[%]

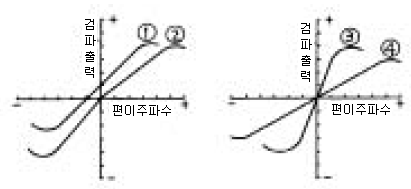

34. FM수신기에서 주파수 변별기의 주파수편이에 따른 출력전압의 변화특성을 보인 그림이다. 동조가 벗어난 경우에 나타나는 특성은?
- 림
- 립
- 릿
- 링
-
CBT문제은행AI
2026-04-28 02:08
FM 변별기에서 동조가 정확할 때는 선형적인 특성을 보이지만, 동조가 벗어나면 S-곡선 형태의 비선형 특성이 나타나게 됩니다.
이미지에서 동조가 벗어나 출력 전압이 꺾이는 특성을 보이는 림 형태가 정답입니다.
36. 동일한 CDMA주파수를 사용하는 동일 기지국내 섹터간 핸드오프에 해당되는 것은?
- 중간(middle) 핸드오프
- 소프터(softer) 핸드오프
- 하드(hard) 핸드오프
- CDMA- 아날로그 핸드오프
37. 다음은 Superheterodyne 수신기의 구성 요소이다. 어떤 순서로 구성해야 하는가? ( A. 중간 주파 증폭부, B. 고주파 증폭부, C. 저주파 증폭부, D. 주파수 변환부, E. 검파부, F. 안테나)
- F-B-A-E-D-C
- F-B-D-E-A-C
- F-B-D-A-E-C
- B-E-F-A-D-C
38. FM 통신기기에서 사용되는 다음 회로에 대한 설명 중 틀린 것은?
- 입력파형의 고역주파수에 대한 출력전압을 강화한다.
- pre - emphasis 회로의 일종이다.
- FM 송신기에 사용되는 회로이다.
- 적분회로의 일종이다.
39. SSB 송신방식은 DSB 에 비하여 더욱 소형화되었다. 다음 특징 중 가장 타당한 이유에 해당되는 것은?
- 점유주파수 대폭이 증가되었다.
- 비화성을 유지할 수 있다.
- 적은 송신전력으로 양질의 통신이 가능하다.
- 선택성 패이딩의 영향이 적다.
40. FM수신기에 사용된 리미터의 용도는?
- 기생 진동을 방지하기 위해서
- 충격성 잡음을 방지하기 위해서
- 전원 전압의 변동을 방지하기 위해서
- 고조파에 의한 찌그러짐을 방지하기 위해서
3과목: 안테나 개론
42. 자유공간의 단위 면적당 단위시간에 통과하는 전자파 에너지가 3[μW/m2] 이었다. 이때 이 자유공간의 전계 강도는 얼마인가?
- 8.45[m V/m]
- 16.81[m V/m]
- 33.63[m V/m]
- 45.65[m V/m]
43. 초단파 통신에 이용되는 RF 주파수가 6[GHz]인 전파의 파장은? (단, 전송로는 진공상태로 본다)
- 0.05 [㎝]
- 0.1 [㎝]
- 5 [㎝]
- 25 [㎝]
44. 정관형 안테나의 정관에 관한 설명 중 틀린 것은?
- 고유주파수가 저하된다.
- 실효고가 증가한다.
- 복사저항이 증가하여 복사효율이 감소한다.
- 고각도 방사가 적고 수평이득이 크다.
45. 다음 Microwave 안테나에서 가장 대역폭이 넓은 안테나는?
- 파라보라(Parabola)안테나
- 경로장(path length)안테나
- 혼 리프렉터(horn reflector)안테나
- 금속(metal plate lens)안테나
46. 빔 안테나(Beam Antenna) 소자의 총수를 N, 복사저항을 R1, 표준 더블렛 안테나(doublet Antenna)의 복사저항을 R2라 하면 이득은?
-
CBT문제은행AI
2026-04-28 02:07
빔 안테나의 이득은 소자 수의 제곱에 비례하며, 표준 더블렛 안테나의 복사저항과 빔 안테나 소자의 복사저항 비율로 결정됩니다.
$$\text{이득 } G = N^{2} \frac{R_{2}}{R_{1}}$$
따라서 정답은
입니다.
47. 단파의 무선전화 통신에서 페이딩(fading)의 영향을 경감시키는 방법 중 거리가 먼 것은?
- 수신기내에 AGC회로를 장치한다.
- 주파수 합성 수신법을 이용한다.
- 공간 합성 수신법을 이용한다.
- 비접지 안테나를 이용한다.
48. 송신안테나(반파장 안테나)로부터 수신점의 전계강도는?
- 거리의 3승에 반비례한다.
- 거리의 제곱에 반비례한다.
- 거리에 반비례한다.
- 거리의 평방근에 반비례한다.
49. 비동조급전에 대한 설명 중 옳은 것은?
- 송신기와 안테나 사이의 거리가 가까울수록 많이 사용한다.
- 급전선의 길이는 사용파장과 특별한 관계가 없으므로 충분히 길게 할 수 있다.
- 임피던스 정합장치를 사용하지 않으므로 정재파가 급전된다.
- 전송효율이 나쁜 것이 단점이다.
50. 선로의 특성 임피던스가 1800[Ω]인 고주파 전송선로와 임피던스 50[Ω]인 안테나 사이에 ∴/4 변성기를 삽입하여 정합이 되었다. 이때 ∴/4 변성기의 특성임피던스는 몇 [Ω]인 가?
- 75 [Ω]
- 150 [Ω]
- 200 [Ω]
- 300 [Ω]
51. 급전점 임피던스를 높여 정합회로를 쓰지 않고도 평행2선식 급전선에 직접 연결할 수 있도록 만들어진 초단파 안테나는?
- 접힌 다이폴 안테나(folded dipole antenna)
- 반파장 다이폴 안테나
- 루프 안테나
- 카세그린(Cassegrain) 안테나
52. 파라보라 안테나(parabola antenna)의 1차 복사기로 사용되지 않는 것은?
- 원주형 혼(horn)
- ∴/2 다이폴(dipole)
- 슬롯(slot) 안테나
- 전파렌즈(Lens)
53. 길이 10[m]인 수직 접지 안테나의 고유파장과 고유주파수는 얼마인가?
- 20 [m], 3.5 [MHz]
- 40 [m], 7.5 [MHz]
- 20 [m], 7.5 [GHz]
- 40 [m], 3.5 [GHz]
54. 등방성 안테나의 입력전력을 Po 라고 한다면 안테나에서 r(m) 되는 점의 전계강도 Eo는 얼마인가?
-
CBT문제은행AI
2026-04-28 02:06
등방성 안테나에서 거리 $r$ 지점의 전계강도는 전력 밀도와 자유공간 임피던스($120\pi \approx 377\Omega$)의 관계를 통해 유도됩니다.
① [기본 공식] $E_0 = \sqrt{\frac{30 P_0}{\pi r^2}}$
② [수식 정리] $E_0 = \frac{\sqrt{30 P_0}}{\sqrt{\pi} r}$
③ [최종 결과]
55. 공중선의 단축 콘덴서에 대한 설명과 관계 있는 것은?
- 공중선의 실효길이를 증가시킨다.
- 공중선에 병렬로 적당한 콘덴서를 삽입한다.
- 공중선의 고유파장이 전파의 파장보다 짧을 때 사용한다.
- 공중선을 고유파장보다 짧은 파장에 공진시키고자 할 때 사용한다.
56. 다음 중 전리층을 이용한 단파통신에서 최적주파수(FOT)의 설명으로 맞는 것은?
- 전리층 반사주파수 중에서 가장 낮은 주파수
- 전리층 반사주파수 중에서 가장 높은 주파수
- 전리층에서 반사되어 통신 가능한 가장 낮은 주파수의 85%에 해당하는 주파수
- 전리층에서 반사되어 통신 가능한 가장 높은 주파수의 85%에 해당하는 주파수
57. 마이크로웨이브(microwave) 통신의 장점이 아닌 것은?
- 광대역 통신이 가능하며 사용주파수의 범위가 넓다.
- 외부잡음의 영향이 적고 PTP(point to point)통신이 가능하다.
- 전리층을 통과하여 전파하며 중계기 없이도 원거리 통신이 가능하다.
- 예민한 지향성과 고이득을 가진 안테나를 소형으로 만들 수 있다.
58. TE11 모드(mode)의 원형도파관의 차단 파장은? (단, r : 도파관의 반경, μ : 모드의 치수로 결정되는 상수)
-
CBT문제은행AI
2026-04-28 02:04
원형 도파관의 차단 파장 $\lambda_{c}$는 도파관의 반경 $r$과 모드 상수 $\mu$를 이용하여 결정됩니다.
$$\lambda_{c} = \frac{2\pi r}{\mu}$$
따라서 정답은 $\frac{2\pi r}{\mu}$가 포함된
입니다.
59. 그림과 같은 반파장 안테나에서 급전선의 최소길이 ℓ은 얼마인가? (단, 파장은 40[m], 병렬공진 전압급전방식이다.)
- 10[m]
- 20[m]
- 30[m]
- 40[m]
60. 1/4 파장의 수직접지 안테나에서 20[㎞]떨어진 점의 전계 강도가 10[mV/m]이었다. 복사 전력은 약 얼마인가 ?
- 400[W]
- 800[W]
- 1120[W]
- 1200[W]
4과목: 전자계산기 일반 및 무선설비기준
61. 기억장치에 정보를 기억시키거나 기억된 내용을 읽어내는데 소요되는 시간은?
- access time
- seek time
- search time
- run time
62. 32비트로 2의 보수법을 사용하여 표현할 때 최대로 표현할 수 있는 양수의 범위는?
- 232
- 232-1
- 231
- 231-1
64. 다음 중 컴퓨터에서 뺄셈 연산 수행시 주로 사용되는 것은?
- 엔코드(encoder)
- 디코드(decoder)
- 보수기
- 누산기
65. 2개 이상의 프로그램을 단일 계산기에서 동시에 실행하는 방법을 무엇이라 하는가?
- Multi Programming
- Double Programming
- Multi accessing
- Processing Programming
66. 컴퓨터 시스템에서 보통 0-주소, 1-주소, 2-주소, 3-주소로 분류할 때 기준이 되는 것은?
- 명령어의 수
- 오퍼랜드의 수
- 레지스터의 수
- 기억 장치의 수
67. 다음 중 고급언어로 쓴 프로그램을 기계어로 처리할 수 있는 Code 의 프로그램으로 번역하기 위한 Program은?
- Processor
- Generator
- Compiler
- 자동번역기
69. 다음 중 중앙처리장치의 개입없이 기억장치와 외부장치간에 직접 자료를 전달할 수 있는 것은?
- 인터럽트(Interrupt)
- 풀링(Polling)
- 스풀링(Spooling)
- DMA(Direct Memory Access)
70. 캐시 메모리를 사용하는 이유로 가장 타당한 것은?
- 평균 액세스 시간을 증가시키기 위하여 사용한다.
- 프로그램의 총 실행 시간을 단축시킬 수 있다.
- 기억 용량을 증가시키기 위하여 사용한다.
- 주기억장치를 대체하기 위하여 사용한다.
71. 사용주파수가 50MHz인 간이무선국의 주파수 허용편차는?
- 백만분지 10
- 백만분지 30
- 백만분지 50
- 백만분지 100
72. 단측파대 무선전화방식의 전파형식인 J3E는 어떤 변조방식 인가?
- 저감반송파방식
- 억압반송파방식
- 전반송파방식
- 독립측파대방식
73. 무선설비규칙에서 규정된 규격전력은?
- 정상동작상태에서 송신장치로부터 송신 공중선계의 급전선에 공급되는 전력
- 무변조상태에서 송신장치로부터 송신 공중선계의 급전선에 공급되는 전력
- 송신장치의 종단 증폭기의 정격출력
- 무변조상태의 종단 진공관에서 공급되는 출력
74. 정보통신기기인증은 정보통신기기를 사용함에 있어 인체안전 및 통신망을 보호하고자 하는 행정적 절차이다. 다음 중 인증 대상기기는?
- 전시회에서 판매의 목적으로 전시한 정보통신기기
- 외국 수출용 정보통신기기
- 기능경기대회에서 선수가 제작한 정보통신기기
- 연구용으로 수입되는 정보통신기기
76. 텔레비전방송을 하는 방송국의 무선설비 점유주파수대폭의 허용치는 얼마인가?
- 100Hz
- 3kHz
- 180kHZ
- 6MHz
77. VHF대의 주파수 범위는?
- 3 ㎒를 초과 30 ㎒ 이하
- 30 ㎒를 초과 300 ㎒ 이하
- 300 ㎒를 초과 3000 ㎒ 이하
- 3 ㎓를 초과 30 ㎓ 이하
78. 무선설비의 운용을 위한 전원은 전압변동률이 정격전압의 얼마로 유지할 수 있어야 하는가?
- ±5퍼센트 이내
- ±10퍼센트 이내
- ±15퍼센트 이내
- ±20퍼센트 이내
