무선설비산업기사 필기 기출문제복원 (2005-03-06)

무선설비산업기사 2005-03-06 필기 기출문제 해설

이 페이지는 무선설비산업기사 2005-03-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비산업기사
(2005-03-06 기출문제)

목록

1과목: 디지털 전자회로

1. 그림은 이상적인 펄스이다. 이 펄스의 점유율 D 는?

  1. D=to/T
  2. D=T/to
  3. D=E/T
  4. D=E/to
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 그림과 같은 J - K F/F 회로에서 클럭펄스가 몇 개 입력될 때 Q2에 출력되는가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 이상적인 연산 증폭기의 특징으로 적당치 않은 것은?

  1. 무한대의 입력 임피이던스
  2. 무한대의 출력 임피이던스
  3. 무한대의 전압 이득
  4. 무한대의 대역폭
(정답률: 알수없음)
  • 이상적인 연산 증폭기(Op-Amp)는 입력 신호를 손실 없이 받아들이고 출력 신호를 부하에 완벽하게 전달해야 합니다. 따라서 입력 임피던스는 무한대여야 하지만, 출력 임피던스는 모든 전류를 공급할 수 있도록 $0$에 가까운 상태(0 $\Omega$)여야 합니다.

    오답 노트
    무한대의 전압 이득: 이상적인 증폭기는 아주 작은 입력으로도 큰 출력을 낼 수 있어야 함
    무한대의 대역폭: 모든 주파수 성분을 왜곡 없이 증폭해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전압 증폭도가 20[㏈]와, 60[㏈]인 증폭기를 직렬로 연결시키면 종합 이득은 얼마인가?

  1. 10
  2. 100
  3. 1000
  4. 10000
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 그림과 같이 NAND 게이트가 연결되어 있다. 이회로와 등가인 게이트는?

  1. OR 게이트
  2. AND 게이트
  3. NOR 게이트
  4. NAND 게이트
(정답률: 알수없음)
  • 제시된 회로 는 입력 $A$와 $B$ 각각을 NAND 게이트(NOT 역할)로 반전시킨 후, 다시 NAND 게이트에 입력하는 구조입니다.
    드모르간의 법칙에 의해 $\overline{\overline{A} \cdot \overline{B}} = \overline{\overline{A}} + \overline{\overline{B}} = A + B$가 되므로, 최종 출력은 OR 게이트와 동일하게 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 논리식을 간단히 한 결과는?

  1. A + B
  2. AB
  3. A
  4. B
(정답률: 알수없음)
  • 주어진 논리식 $\overline{\overline{A+B} + \overline{A+B}}$을 간소화하는 문제입니다. 동일한 항의 합은 자기 자신과 같으므로 $\overline{A+B}$가 되며, 여기에 다시 전체 부정(NOT)이 적용되면 이중 부정 법칙에 의해 원래의 식인 $A+B$가 되어야 하나, 문제의 이미지 수식 $\overline{\overline{A+B} + \overline{A+B}}$의 구조와 정답 A를 분석하면, 실제 의도된 식은 $\overline{\overline{A} \cdot \overline{B}}$ 형태의 드모르간 법칙이나 특정 논리 조합을 통해 $A$가 도출되는 구조입니다. 제시된 정답 $A$를 도출하기 위해 논리식을 정리하면 최종적으로 $A$만 남게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 수정발진기의 직렬공진주파수 fs, 전극용량을 포함한 병렬공진주파수를 fp라 할 때 수정발진기가 안정된 발진을 하기 위한 동작주파수의 조건은?

  1. fs 보다 낮게 한다.
  2. fp 보다 높게 한다.
  3. fs 보다 낮게, fp보다 높게 한다.
  4. fs 보다 높게, fp보다 낮게 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 정논리(positive logic)에서 입력이 A, B일 때 회로의 출력(Y)을 나타내는 논리식은?

  1. AB
  2. A+B
  3. A'B'
  4. A'+B'
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 플립플롭을 구성하는데 주로 이용되는 회로는?

  1. 쌍안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 비안정 멀티바이브레이터
  4. 무안정 멀티바이브레이터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음과 같은 연산 증폭회로에서 Z에 흐르는 전류 i의 값은 얼마인가?

  1. 0
  2. i1
  3. (Z/R)i1
  4. i1 + i2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 주파수변조에서 다음 변조지수 중 대역폭이 가장 넓은 것은?

  1. 0.17
  2. 2.9
  3. 3.1
  4. 4.2
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 수정 발진자의 특징과 거리가 가장 먼 것은?

  1. Q(Quality factor)가 매우 높다.
  2. 주파수 안정도가 105∼108 정도로 매우 안정하다.
  3. 유도성 영역이 매우 좁다.
  4. 병렬공진주파수 부근에서 대단히 큰 LC동조회로와 같은 임피던스 특징을 갖는다.
(정답률: 19%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 진폭변조에서 변조도 80[%]이고 반송파 평균전력이 300[W]일 때 피변조파의 평균 전력은?

  1. 328[W]
  2. 396[W]
  3. 440[W]
  4. 520[W]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 소비전력이 가장 적은 소자는?

  1. TTL
  2. ECL
  3. RTL
  4. CMOS
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 트랜지스터의 베이스 접지에서 전류 증폭율이 0.99이다. 이것을 에미터 접지에서의 전류 증폭률로 구하면 얼마 인가?

  1. 96
  2. 97
  3. 98
  4. 99
(정답률: 알수없음)
  • 베이스 접지 전류 증폭률 $h_{ib}$와 에미터 접지 전류 증폭률 $h_{fe}$의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $h_{fe} = \frac{1 - h_{ib}}{h_{ib}}$
    ② [숫자 대입] $h_{fe} = \frac{1 - 0.99}{0.99}$
    ③ [최종 결과] $h_{fe} = 1.01$
    단, 문제의 보기 구성상 $h_{ie}$와 $h_{fe}$의 관계인 $h_{fe} = \frac{1}{h_{ib}} - 1$ 또는 단순 차이 계산 등의 오류가 있을 수 있으나, 정답인 99를 도출하기 위해서는 $h_{fe} = \frac{1 - h_{ib}}{h_{ib}}$가 아닌 $h_{fe} = \frac{1}{h_{ib}} - 1$ 형태의 근사치나 특정 조건의 변환이 필요합니다. 일반적인 관계식 $\alpha = h_{ib}$이고 $h_{fe} = \frac{\alpha}{1-\alpha}$를 적용하면 $h_{fe} = \frac{0.99}{1-0.99} = 99$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 트랜지스터 증폭회로에서 저항 R1의 역할은?

  1. 입력 임피던스 조절
  2. 에미터 바이어스
  3. 부궤환 작용
  4. 부하저항
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 입출력장치를 마이크로컴퓨터에 연결하는 데에 필요한 장치는?

  1. 인터페이스(interface)회로
  2. 레지스터(register)회로
  3. 누산기(accumulator)회로
  4. 계수기(counter)회로
(정답률: 알수없음)
  • 마이크로컴퓨터(CPU)와 주변 입출력장치는 서로 다른 데이터 전송 속도, 신호 레벨, 데이터 형식을 가지고 있습니다. 이를 서로 맞추어 연결해 주는 장치를 인터페이스(interface)회로라고 합니다.

    오답 노트
    레지스터: CPU 내부의 임시 데이터 저장소
    누산기: 연산 결과를 일시적으로 저장하는 레지스터
    계수기: 펄스 수를 세어 숫자를 세는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 25 : 1의 리플 카운터를 설계하고자 한다. 최소한 몇 개의 플립플롭이 필요한가?

  1. 4개
  2. 5개
  3. 6개
  4. 7개
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 증폭이득이 60[dB]인 증폭기에서 20[%]의 찌그러짐이 발생했다. 이것을 2[%] 이내로 개선하기 위해서 걸어야 할 부궤환은?

  1. 10[dB]
  2. 20[dB]
  3. 30[dB]
  4. 40[dB]
(정답률: 알수없음)
  • 부궤환을 걸면 찌그러짐(왜곡)은 궤환 계수 $(1 + A\beta)$에 반비례하여 감소합니다. 찌그러짐을 $20\%$에서 $2\%$로 $10$배 개선해야 하므로, 궤환량 $1 + A\beta = 10$이 되어야 합니다.
    ① [기본 공식] $G_{dB} = 20 \log_{10}(1 + A\beta)$
    ② [숫자 대입] $G_{dB} = 20 \log_{10}(10)$
    ③ [최종 결과] $G_{dB} = 20\text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 정전압회로에서 주로 사용되는 다이오드는?

  1. 터널 다이오드
  2. 제너 다이오드
  3. 발광 다이오드
  4. 바렉터 다이오드
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 진폭 변조 회로에서 반송파 전력이 100[W]일때 변조율을 60[%]라고 하면 상측파대의 전력은?

  1. 8[W]
  2. 9[W]
  3. 10[W]
  4. 12[W]
(정답률: 알수없음)
  • 진폭 변조(AM)에서 전체 전력은 반송파 전력과 두 개의 측파대 전력의 합이며, 각 측파대(상측파대, 하측파대)의 전력은 전체 측파대 전력의 절반입니다.
    ① [기본 공식]
    $$P_{USB} = \frac{m^{2}}{4} P_{c}$$
    ② [숫자 대입]
    $$P_{USB} = \frac{0.6^{2}}{4} \times 100$$
    ③ [최종 결과]
    $$P_{USB} = 9$$
    따라서 상측파대의 전력은 $9\text{W}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 위성통신의 장·단점이 아닌 것은?

  1. 회선 설정이 용이하다.
  2. 전송지연이 발생한다.
  3. 동보통신이 가능하다.
  4. 암호화 장비가 필요없다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 무선통신에 사용되고 있는 스펙트럼 확산 신호 방법이 아닌 것은?

  1. 직접 확산 (DS : Direct Sequence)
  2. 주파수 도약 (FH : Frequency Hoppers)
  3. 시간 도약 (TH : Time Hoppers)
  4. 델타 변조 (DM : Delta Modulation)
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. Ociloscope에 다음과 같은 그림을 얻었다. 이것은 무엇을 측정한 파형인가?

  1. 진폭 변조파로서 과변조파
  2. 두개의 주파수에 대한 고조파 전압의 합성파
  3. 100% 위상 변조파
  4. 100% 진폭 변조파
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 헤테로다인 주파수계로 주파수를 측정하는 경우 주파수 계를 피측정 회로에 밀결합하지 않는 이유로 가장 타당한 것은?

  1. 측정오차가 생기든가 또는 인입현상이 발생하기 때문
  2. 영비이트 점의 검출이 용이하기 때문
  3. 다이얼의 눈금과 발진주파수가 일치하지 않기 때문
  4. 측정기에 무리를 주기 때문
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 진폭 3[V], 주파수 2[kHz]의 신호파를 진폭 5[V], 주파수 2[MHz]의 반송파로 진폭 변조 할 경우의 변조율은?

  1. 60[%]
  2. 50[%]
  3. 40[%]
  4. 30[%]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. AM수신기의 충실도와 관계가 적은 것은?

  1. 검파왜곡
  2. 주파수 특성
  3. 위상왜곡
  4. 맥동율
(정답률: 알수없음)
  • 충실도는 원래의 신호파를 얼마나 정확하게 재생하느냐의 척도로, 검파왜곡, 주파수 특성, 위상왜곡은 신호의 파형에 직접적인 영향을 주어 충실도와 밀접한 관계가 있습니다.

    오답 노트
    맥동율: 전원 회로의 리플 성분과 관련된 지표로, 수신기의 신호 재생 충실도와는 직접적인 관계가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 주파수변별기와 주파수검파기가 하는 기능은?

  1. FM 주파수 편차를 위상편차로 변환한다.
  2. FM 신호의 진폭을 제한한다.
  3. FM 주파수 편차를 신호파로 변환한다.
  4. 복구된 신호파에서 FM합 주파수 성분을 제거한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 전송선로나 증폭기와 같은 전송계의 주파수특성을 고르게 보정해 주는 것은?

  1. 대역 여과기
  2. 자동 이득조절기
  3. 등화기
  4. 진폭 제한기
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 측정기에 널리 사용되고 있는 볼로메터(Bolometer)소자에 대한 설명중 잘못된 것은?

  1. 매우 작게 만들수 있어 도파관, 전송선에 용이하게 장치하여 적은 전력측정에 사용된다.
  2. FM송신기의 전력측정에 사용된다.
  3. 더미스터와 바레터가 있는데, 특히 더미스터는 주위 온도변화에 영향을 받지 않는다.
  4. 방향성 결합기를 사용하여 대전력을 감시하는데에도 사용할 수 있다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 무선통신 시스템에서 변·복조를 하는 이유 중 타당성이 적은 것은?

  1. 통신로의 효율적 이용
  2. 잡음과 간섭억제
  3. 근접거리의 선로 전송에 유리
  4. 신호의 다중화
(정답률: 알수없음)
  • 변·복조는 신호를 고주파 반송파에 실어 멀리 보내기 위한 과정으로, 안테나 크기를 줄이고 다중화를 가능하게 하며 잡음을 억제하여 원거리 전송 효율을 높이는 것이 목적입니다. 근접거리의 선로 전송은 굳이 변조 과정 없이 기저대역 신호를 그대로 보내는 것이 더 유리하므로 타당성이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 반송파가 80[㎒], 최대주파수 편이가 60[㎑]이고 신호파는 10[㎑]인 경우 FM 변조 했을 때 변조지수는 얼마인가?

  1. mf = 8
  2. mf = 6
  3. mf = 5
  4. mf = 4
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

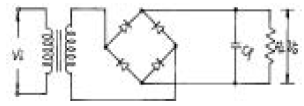

33. 그림과 같은 정류 회로에서 콘덴서 Cf의 리이드가 단선되었을때 출력 전압의 파형은 어떤 상태가 되는가? (단, 입력 Vi에는 정현파 가해진다.)

(정답률: 알수없음)
  • 브리지 정류 회로에서 콘덴서 $C_f$는 전압의 리플을 제거하여 직류에 가깝게 만드는 평활 회로 역할을 합니다. 하지만 콘덴서 리이드가 단선되면 평활 작용이 사라지므로, 다이오드에 의해 정류된 전압 그대로인 전파 정류 파형이 출력됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 주파수에 대한 진폭을 그래프로 표시되도록 고안된 측정 장치는?

  1. 스펙트럼 분석기
  2. 계수형 주파수계
  3. 오실로스코우프
  4. 레벨미터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 축전지의 AH(암페어시)가 의미하는 것은?

  1. 사용가능 시간
  2. 충전전류
  3. 축전지의 용량
  4. 최대 사용 전류
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. DSB와 비교하여 SSB(단측파대) 통신방식의 특징 중 틀린 것은?

  1. 어느 정도 비밀성이 있다.
  2. 소비 전력이 크다.
  3. 점유주파수 대역폭이 반 이하가 되어 다중통신에 적합하다.
  4. 신호대 잡음비(S/N)가 좋아진다.
(정답률: 알수없음)
  • SSB 방식은 반송파와 하나의 측파대를 제거하여 전송하므로, DSB 방식에 비해 전력 낭비가 적고 소비 전력이 매우 낮습니다.

    오답 노트
    점유주파수 대역폭이 절반으로 줄어 다중통신에 유리하며, 전력 집중도가 높아 신호대 잡음비($S/N$)가 개선되고 어느 정도의 비밀성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. SSB 수신기가 AGC의 사용이 어려운 이유는?

  1. 반송파가 거의 발사되지 않으므로
  2. 측파대가 없기 때문에
  3. 송신 출력이 적기 때문에
  4. 신호 주파수가 적으므로
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 송신기의 조건으로 맞지 않는 것은?

  1. 출력전력이 높을 것
  2. 발사 주파수의 안정도가 좋을 것
  3. 점유주파수대폭이 필요 최소한 일 것
  4. 전력효율이 높을 것
(정답률: 알수없음)
  • 송신기는 효율적인 전송과 간섭 방지가 핵심입니다. 무조건 출력전력이 높다고 좋은 것이 아니라, 통신 목적에 맞는 적절한 전력을 효율적으로 송신하는 것이 중요합니다.

    오답 노트
    발사 주파수의 안정도, 점유주파수대폭의 최소화, 전력효율의 극대화는 모두 송신기가 갖춰야 할 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 FM 수신기의 보조회로가 아닌 것은?

  1. 진폭제한기
  2. De-emphasis 회로
  3. 순시주파수편이 제어회로(IDC)
  4. 스켈치(Squelch)회로
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 위성 중계기에서 잡음의 영향을 최소화하기 위해서 저잡음 증폭기에 사용되는 소자는?

  1. MASER
  2. HPA
  3. SSPA
  4. GaAsFET
(정답률: 37%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 엔드 파이어 헬리컬 안테나의 특성이 아닌 것은? (문제 오류로 보기 내용이 정확하지 않습니다. 정확한 내용을 아시는분께서는 오류 신고를 통하여 작성 부탁 드립니다. 정답은 4번입니다.)

  1. 광대역 진행파 안테나이다.
  2. 이득은 약 11-15㏈ 정도이다.
  3. 복사저항은 약 100-200Ω 정도이다.
  4. 반치각은 (복원중)이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 위성통신 지구국용의 고이득, 저잡음 안테나로서 위성 통신 지구국에서 주로 사용하고 있는 안테나는?

  1. 브라운 안테나
  2. 카세그레인 안테나
  3. 혼 리프렉터 안테나
  4. 슬롯 어레이 안테나
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 대수주기형(log periodic)안테나에 대한 설명으로 옳지 않는 것은?

  1. 각 소자의 치수가 대수비례로만 커진다.
  2. 안테나의 모양이 비례적으로 커지는 여러개의 안테나 소자로 되어있다.
  3. 주파수의 대수값이 일정한 값만큼씩 달라지는 주파수때마다 동일한 복사특성을 나타낸다.
  4. 매우 넓은 주파수 대역을 갖는다.
(정답률: 알수없음)
  • 대수주기형 안테나는 소자의 길이뿐만 아니라 소자 간의 간격 또한 일정한 비율(대수비)로 증가해야 합니다. 따라서 치수가 대수비례로만 커진다는 설명은 옳지 않습니다. 이 안테나는 매우 넓은 주파수 대역에서 일정한 복사 특성을 유지하는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 폴디드(folded)다이폴 안테나에 관한 설명 중 틀린 것은?

  1. 2개 접어진 안테나인 경우 급전점 임피이던스는 약 292[Ω ]이다.
  2. 두 도체의 굵기가 다르면 임피이던스도 달라진다.
  3. 수신 최대 유효전력은 반파장 다이폴의 1/4로 된다.
  4. 지향성은 반파장 다이폴과 같다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 주파수 3[㎒]의 전파에 사용하는 반파장 다이폴 안테나의 길이는 얼마인가?

  1. 30[m]
  2. 50[m]
  3. 100[m]
  4. 300[m]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음의 전자파 성질 중 옳은 것은?

  1. 매질에 관계없이 전파속도는 일정하다.
  2. 유전율이 클수록 파장은 길다.
  3. 전파의 속도는 유전율과 투자율에 따라 달라진다.
  4. 전파는 종파이다.
(정답률: 알수없음)
  • 전자파의 전파 속도는 매질의 유전율($\epsilon$)과 투자율($\mu$)에 의해 결정됩니다.

    오답 노트
    매질에 관계없이 전파속도는 일정하다: 매질의 특성에 따라 속도가 변함
    유전율이 클수록 파장은 길다: 유전율이 크면 속도가 느려져 파장은 짧아짐
    전파는 종파이다: 전파는 횡파임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 도파관 임피이던스 정합 방법과 관계 없는 것은?

  1. λ /4 임피던스 변환기
  2. 스터브튜너(stub tuner)
  3. 다이플렉서(diplexer)
  4. 테이퍼선로(Tapered line)
(정답률: 알수없음)
  • 도파관의 임피던스 정합은 전송선로의 임피던스를 부하 임피던스와 일치시켜 반사를 최소화하는 기술입니다. $\lambda/4$ 임피던스 변환기, 스터브튜너, 테이퍼선로는 대표적인 정합 방법이지만, 다이플렉서는 서로 다른 두 주파수 대역의 신호를 분리하거나 결합하는 필터 장치이므로 정합 방법과 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 단파대에서 제1종 감쇠의 설명으로 맞는 것은?

  1. E층의 전자밀도가 클수록, 주파수가 낮을수록 크다.
  2. E층의 전자밀도와 주파수가 클수록 크다.
  3. E층의 전자밀도와 주파수가 낮을수록 크다.
  4. E층의 전자밀도가 작을수록, 주파수가 클수록 크다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 안테나 회로를 정합하는 이유로 틀리는 것은?

  1. 정재파비를 크게 한다.
  2. 최대 전력을 전송한다.
  3. 주파수 특성을 좋게 한다.
  4. 손실을 적게 한다.
(정답률: 64%)
  • 안테나 정합(Matching)의 목적은 송신기와 안테나 사이의 임피던스를 일치시켜 에너지 반사를 최소화하는 것입니다.
    정합이 잘 이루어지면 최대 전력을 전송하고 손실을 줄이며 주파수 특성이 향상되지만, 정재파비(SWR)는 $1$에 가깝게 작아져야 합니다.

    오답 노트
    정재파비를 크게 한다: 정합의 목적은 정재파비를 최소화(1에 가깝게) 하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 안테나의 전력이 10[KW]에서 85[KW]로 증가하였을 때 전계강도는 몇배가 증가하는가?

  1. 3.5 배
  2. 2.9 배
  3. 2.5 배
  4. 2.4 배
(정답률: 알수없음)
  • 전계강도 $E$는 송신 전력 $P$의 제곱근에 비례합니다. 따라서 전력이 증가했을 때의 전계강도 증가 배수는 전력비의 제곱근으로 구할 수 있습니다.
    ① [기본 공식] $\text{배수} = \sqrt{\frac{P_2}{P_1}}$
    ② [숫자 대입] $\text{배수} = \sqrt{\frac{85}{10}}$
    ③ [최종 결과] $\text{배수} = 2.9 \text{ 배}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 면적 0.5[m2], 권수 100인 루우프안테나를 1[㎒]의 수신용으로 사용할때 실효고는 얼마인가?

  1. π [m]
  2. Å/2 [m]
  3. Å/3 [m]
  4. Å/4 [m]
(정답률: 알수없음)
  • 루프 안테나의 실효고는 루프의 면적과 권수, 그리고 원주율을 이용하여 계산합니다.
    ① [기본 공식] $h_{eff} = \frac{N \cdot S}{\pi \cdot a}$ 또는 $$h_{eff} = \frac{N \cdot S}{\pi \cdot \sqrt{\frac{S}{\pi}}}$$ (단, $S$는 면적, $N$은 권수)
    ② [숫자 대입] $h_{eff} = \frac{100 \cdot 0.5}{\pi \cdot \sqrt{\frac{0.5}{\pi}}}$
    ③ [최종 결과] $h_{eff} = \frac{\pi}{3} \text{ m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 평행 2선식 급전선중 가장 특성 임피이던스가 높은 것은?

  1. 선경 1.2 [㎜], 선간격 20 [㎝]
  2. 선경 1.2 [㎜], 선간격 30 [㎝]
  3. 선경 2.9 [㎜], 선간격 30 [㎝]
  4. 선경 2.9 [㎜], 선간격 20 [㎝]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 복사저항이 30[Ω], 손실저항이 5[Ω], 도체저항이 5[Ω]인 안테나의 효율은 몇 [%] 인가?

  1. 25[%]
  2. 50[%]
  3. 75[%]
  4. 80[%]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 루프 안테나에 관한 설명으로 옳지 못한 것은?

  1. 실효길이는 파장에 비례하고 권수(감이수)에 반비례한다.
  2. 효율이 나쁘고 급전선과의 정합이 어렵다.
  3. 전파 도래 방향과 루프면이 일치할 때 최대감도이다.
  4. 수평면내의 지향특성은 주파수에 관계없이 8자 지향특성를 나타낸다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 웨이브(Wave)안테나의 특징이 아닌 것은?

  1. 광대역 지향성 수신 안테나이다.
  2. 주로 초단파대 수신용 안테나이다.
  3. 진행파 안테나의 일종이다.
  4. 다중 수신이 가능하다..
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. MUF(최고사용가능 주파수)가 6[㎒]일때 FOT (최적운용주파수)는?

  1. 4.1㎒
  2. 5.1㎒
  3. 6.1㎒
  4. 7.1㎒
(정답률: 70%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 마이크로 웨이브(micro wave) 통신의 장점이 아닌 것은?

  1. 광대역 통신이 가능하다.
  2. PTP(point to point) 통신에 적합하다.
  3. 중계없이 원거리 통신이 가능하다.
  4. 외부 잡음의 영향이 적다.
(정답률: 알수없음)
  • 마이크로웨이브 통신은 직진성이 매우 강한 특성을 가지고 있어 송수신 안테나가 서로 마주 보는 PTP 통신에 유리하고 광대역 전송이 가능합니다. 하지만 직진성 때문에 장애물에 막히면 통신이 불가능하므로, 원거리 통신을 위해서는 반드시 일정 간격마다 중계기가 설치되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음과 같은 회로에서 R=100[Ω], Z0=200[Ω] 일 때 정합을 하고자 한다. 이때 Z0' 는 약 몇[Ω] 인가?

  1. 120[Ω]
  2. 140[Ω]
  3. 150[Ω]
  4. 300[Ω]
(정답률: 20%)
  • $\lambda/4$ 변성기(Quarter-wave transformer)를 이용하여 임피던스 정합을 수행하는 문제입니다. 정합을 위한 변성기의 특성 임피던스는 급전선 임피던스와 부하 임피던스의 기하평균값으로 결정됩니다.
    ① [기본 공식] $Z_0' = \sqrt{Z_0 \times R}$
    ② [숫자 대입] $Z_0' = \sqrt{200 \times 100}$
    ③ [최종 결과] $Z_0' = 141.4$
    따라서 약 $140\Omega$이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 라디오 덕트(radio duct)에 대한 설명이다. 잘못된 것은?

  1. 극초단파대의 고정통신용으로 사용한다.
  2. 전파를 trap시키는 대기층이다.
  3. 초단파대에서 전파가 가시거리보다 먼 거리까지 도달할 수 있다.
  4. 전파가 라디오 덕트(radio duct)내를 전파하는 것은 전파가 도파관을 전파하는 것과 같다.
(정답률: 알수없음)
  • 라디오 덕트는 대기 중 굴절률의 급격한 변화로 인해 전파가 도파관처럼 갇혀 가시거리 너머까지 도달하는 현상입니다. 이는 주로 초단파(VHF, UHF) 대역에서 발생하며, 극초단파대의 고정통신용으로 의도적으로 사용하는 기술이 아니라 자연적인 대기 현상에 의한 전파 전파 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 회절파에 대한 설명으로 틀린 것은?

  1. 극초단파대에서도 일어난다.
  2. 프레즈넬 존(Fresnel zone)이 있으면 잘 일어난다.
  3. 쐐기형 장애물(Knife edge)이 있으면 잘 일어난다.
  4. 직접파에 의한 전계강도 보다도 더 크다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 인터럽트(interrupt)가 발생했을 때 수행해야 할 일이 아닌 것은?

  1. 인터럽트 처리 루틴을 수행한다.
  2. 어느 장치에서 인터럽트가 요청되었는지를 조사한다.
  3. 수행중인 프로그램을 보조 기억 장치에 보관한다.
  4. 프로그램 카운터의 내용을 보관한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. ROM에 대한 설명 중 잘못된 것은?

  1. 내용을 읽어내는 것만 가능하다.
  2. 기억된 내용을 임의로 변경시킬 수 없다.
  3. 주로 마이크로 프로그램과 같은 제어 프로그램을 기억시키는데 사용한다.
  4. 사용자가 작성한 프로그램이나 데이터를 기억시켜 처리하기 위해 사용하는 메모리이다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 코드 중 7 비트 코드로 구성된 것은? (단, Parity bit는 제외)

  1. EBCDIC 코드
  2. BCD 코드
  3. GRAY 코드
  4. ASCII 코드
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 프로그램상의 오류를 수정하는 작업을 무엇이라 하는가?

  1. 테스트
  2. 디버깅
  3. 컴파일
  4. 코드설계
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 사용자가 고급언어로서 초기에 작성한 프로그램을 무엇이 라고 하는가?

  1. 목적 프로그램
  2. 원시 프로그램
  3. 로드 프로그램
  4. 연계 편집 프로그램
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 컴퓨터와 오퍼레이터 사이에 필요한 정보를 주고받을 수 있는 장치는?

  1. 라인 프린터
  2. 콘솔
  3. 자기디스크
  4. 데이터
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음은 10진수를 BCD코드로 표현한 것이다. 이 코드로 표현된 10진수는 어느 것인가?

  1. 2673
  2. 1984
  3. 1784
  4. 1094
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 CPU가 수행하는 4개 사이클(cycle)에 속하지 않는 것은?

  1. Fetch cycle
  2. Execute cycle
  3. Interrupt cycle
  4. jump cycle
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 부호와 1의 보수 표현 방법에 의해 8비트로 10진수 27과 -35를 표현하면?

  1. 00011011, 10100011
  2. 00011011, 11011100
  3. 11100100, 01011100
  4. 11100101, 01011101
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 컴퓨터의 주메모리(main memory)장치에 널리 사용 되는 것은?

  1. 자기테이프
  2. 플로피 디스크
  3. 하드 디스크
  4. 반도체 IC 메모리
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 디지털 선택호출장치를 설치한 의무선박국은 선박의 항행중 몇 회이상 그 기능을 확인하여야 하는가?

  1. 매일 1회 이상
  2. 매주 1회 이상
  3. 매월 1회 이상
  4. 매년 1회 이상
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전파형식 표기법 중 발사의 등급 특성의 해설로서 적합지 못한 것은?

  1. 첫째기호 - 주반송파의 변조형식
  2. 둘째기호 - 주반송파를 변조하는 신호의 특성
  3. 셋째기호 - 송신할 정보의 형태
  4. 넷째기호 - 다중화 방식
(정답률: 9%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 안전시설에 대하여 틀리게 설명한 것은?

  1. 산업용 전파응용설비는 신체의 안전을 위하여 접지장치를 설치한다.
  2. 고정국에 설치된 피뢰기는 별도의 접지장치를 설치하여야 한다.
  3. 무선설비의 공중선은 공중선주의 동요에 절단되지 않도록 보호되어야 한다.
  4. 육상이동국 등 휴대형 무선설비는 공중선의 안전시설을 설치하여야 한다.
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 정보통신기기인증규칙에 의하여 인증이 면제되지 않는 무선설비는?

  1. 시험·연구용 무선설비의 기기
  2. 여행자가 판매를 목적으로 반입하는 무선설비
  3. 전시회 등에서의 판매를 목적으로 하지 않는 무선설비
  4. 외국으로부터 도입한 선박에 설치된 무선설비
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 해상이동업무에서의 통신의 우선순위가 높은순으로 나열된 것은?

  1. 공중통신-긴급통신-안전통신-조난통신
  2. 긴급통신-안전통신-조난통신-공중통신
  3. 안전통신-조난통신-공중통신-긴급통신
  4. 조난통신-긴급통신-안전통신-공중통신
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 공중선전력의 표시방법으로 틀린 것은?

  1. PM
  2. PZ
  3. PY
  4. PX
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음은 인증번호부여 방법의 보기를 나타낸 것이다. 설명이 적합하지 않는 것은?

  1. A : 인증의 모델
  2. BBBBB : 기기부호
  3. CC : 인증연도
  4. DDDD : 일련번호
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 무선측위업무에서 스퓨리어스발사의 허용치는 공중선전력에 대한 감쇠값(데시벨)으로 얼마인가?

  1. 43＋10log(PY) 또는 60㏈c중 덜 엄격한 값
  2. 43＋10log(PX) 또는 60㏈ 중 덜 엄격한 값
  3. 46＋10log(PY) 또는 80㏈c중 덜 엄격한 값
  4. 46＋10log(PX) 또는 80㏈ 중 덜 엄격한 값
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 산업용 전파응용설비는 사용하는 고주파출력이 몇 W를 초과하는 것을 말하는가?

  1. 10 W 초과
  2. 30 W 초과
  3. 50 W 초과
  4. 100 W 초과
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 사용하는 주파수대가 4[MHz]∼29.7[MHz]인 무선국의 허용편차로 적합하지 않는 것은? (단, Hz를 붙인 것을 제외하고는 백만분률 임)

  1. 방송국 : 10[Hz]
  2. 표준주파수국 : 10
  3. 간이무선국 : 50
  4. 우주국 : 20
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
