1과목: 임의구분

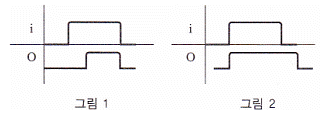

5. 그림 1과 그림 2는 전기제어회로에서 사용되는 제어용 기기의 특성을 입력(i)과 출력(o)상태로 표현한 것이다. 이들이 각각 나타내는 것은?
- 그림 1 : 소자 지연 타이머, 그림 2 : 여자 지연 타이머
- 그림 1 : 소자 지연 타이머, 그림 2 : 소자 지연 타이머
- 그림 1 : 여자 지연 타이머, 그림 2 : 여자 지연 타이머
- 그림 1 : 여자 지연 타이머, 그림 2 : 소자 지연 타이머
-
CBT문제은행AI2026-04-28 03:41
입력 신호와 출력 상태의 시간 차이를 분석하면 됩니다.
그림 1은 입력 신호가 들어온 후 출력이 나중에 나타나므로 여자 지연 타이머이며, 그림 2는 입력 신호가 끊어진 후에도 출력이 일정 시간 유지되다가 나중에 사라지므로 소자 지연 타이머입니다.
7. 2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직전에 가해진 압력의 상태를 출력상태로서 유지하는 회로는?
- 부스터 회로
- 플립플롭 회로
- 카운터 회로
- 레지스터 회로
10. 공기 건조기에 대한 설명으로 옳은 것은?
- 건조제 재생 방법을 논 브리드식이라 부른다.
- 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
- 흡착식은 최대 -170[℃]까지의 저노점을 얻을 수 있다.
- 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
13. 공압의 장점에 관한 설명으로 옳지 않은 것은?
- 큰 힘을 쉽게 얻을 수 있다.
- 환경오염의 우려가 없다.
- 에너지 축적이 용이하다.
- 힘의 증폭이 용이하고 속도조절이 간단하다.
14. 다음 유압 회로의 명칭은 무엇인가?
- 로킹 회로
- 재생 회로
- 동조 회로
- 속도 회로
-
CBT문제은행AI
2026-04-28 03:44
제시된 회로도는 실린더의 로드 측에서 배출되는 기름을 탱크로 보내지 않고 다시 헤드 측으로 공급하여 실린더의 전진 속도를 빠르게 하는 재생 회로의 전형적인 구성입니다.
15. 공압실린더의 전진 속도를 조절하기 위해 사용하는 밸브는?
- 셧-오프 밸브
- 방향 조절 밸브
- 유량 조절 밸브
- 압력 조절 밸브
16. 다음에 설명하고 있는 요소의 도면기호는 어느 것인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
-
CBT문제은행AI
2026-04-28 03:42
제시된 설명은 한쪽 방향으로는 유량을 조절(교축)하고, 반대 방향으로는 체크 밸브를 통해 자유롭게 흐르게 하는 1방향 속도 제어 밸브에 대한 설명입니다. 따라서 가변 교축 밸브와 체크 밸브가 병렬로 구성된
가 정답입니다.
17. 공압 시스템에서 부하의 변동시 비교적 안정된 속도가 얻어지는 속도제어 방법은?
- 미터 인 방법
- 미터 아웃 방법
- 블리드 온 방법
- 블리드 오프 방법
18. 공기의 압축성 때문에 스틱 슬립(Stick-slip) 현상이 생겨 속도가 안정되지 않을 때 이를 방지하기 위해 사용되는 기기는?
- 증압기
- 충격 방출기
- 증폭기
- 공유압 변환기
19. 진공발생기에서 진공이 발생하는 것은 어떤 원리를 이용한 것인가?
- 샤를의 원리
- 파스칼의 원리
- 벤투리 원리
- 토리첼리의 원리
2과목: 임의구분
22. 다음 그림이 나타내는 회로의 명칭은?
- 로킹 회로
- 시퀀스 회로
- 단락 회로
- 브레이크 회로
는 한 번의 입력으로도 회로가 스스로 유지되어 동작 상태를 고정시키는 로킹 회로의 전형적인 구성입니다.
23. 용접식 압축기 중 가장 깨끗한 공기를 만들 수 있는 공기압축기는?
- 피스톤 압축기
- 축류식 압축기
- 스크루 압축기
- 다이어프램 압축기
24. 유압작동유가 구비하여야 할 조건이 아닌 것은?
- 압축성이어야 한다.
- 열을 방출시킬 수 있어야 한다.
- 적절한 점도가 유지되어야 한다.
- 장시간 사용하여도 화학적으로 안정되어야 한다.
25. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?
- 누설이 거의 없다.
- 밸브 이동 거리가 짧다.
- 조작에 힘이 적게 든다.
- 먼지, 이물질의 영향이 적다.
26. 피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으로 움직이며, 이때의 속도 에너지를 이용하는 공기압 실린더는?
- 탠덤형 공압 실린더
- 다위치형 공압 실린더
- 텔레스코프형 공압 실린더
- 임팩트 실린더형 공압 실린더
28. 유압 실린더의 피스톤 로드를 깨끗이 유지하기 위해 필요한 것은?
- 쿠션 장치
- 슬리브 실린더
- 로드 와이퍼 시일
- 피스톤 행정 제한 장치
29. 유압제어밸브 중 출구가 고압측 입구에 자동적으로 접속되는 동시에 저압측 입구를 닫는 작용을 하는 밸브는?
- 셔틀 밸브
- 셀렉터 밸브
- 체크 밸브
- 바이패스 밸브
31. 시퀀스도를 그리는 일반적인 방법으로 옳지 않은 것은?
- 전원 모선은 상하 또는 좌우에 쓴다.
- 아래(오른쪽) 제어 모선에 전등을 비롯한 부하를 그린다.
- 위(왼쪽) 제어 모선에 누름 버튼 스위치, 감지기 등을 그린다.
- 교류전원은 P(+), N(-), 직류전원은 (R), (T) 등으로 표시한다.
32. 부하가 저항만으로 이루어진 교류회로에서 전압과 전류의 위상 관계는?
- 전류는 전압과 동상이다.
- 전류는 전압보다 위상이 90° 늦다.
- 전류는 전압보다 위상이 90° 앞선다.
- 전류는 전압보다 위상이 180° 늦다.
33. 그림과 같은 주파수 특성을 갖는 전기소자는?
- 저항
- 코일
- 콘덴서
- 다이오드
-
CBT문제은행AI
2026-04-28 03:40
제시된
그래프는 주파수가 증가할수록 리액턴스가 감소하는 특성을 보여줍니다. 이는 용량성 리액턴스 공식 $$X_C = \frac{1}{2 \pi f C}$$ 에 따라 주파수 $f$와 리액턴스가 반비례하는 콘덴서의 특징입니다.
34. 3상 유도전동기의 회전방향을 바꾸기 위한 조치로 옳은 것은?
- 전원의 주파수 변환
- 전동기의 극수 변환
- 전동기의 Y-△ 변환
- 전원의 2상 접속 변환
35. 저항만의 부하로 이루어진 단상 교류회로에서 전원 실효전압 V[V], 실효전류 I[A]가 흐른다면 단상전력 P[W]는?
- P=VI
- P=√2VI
- P=√3VI
36. 전기적 신호를 파형으로 보면서 관찰하게 만든 전기ㆍ전자계측기는?
- 함수발생기
- 오실로스코프
- 디지털 멀티미터
- 진동편형 주파수계
37. 직류 미소전류의 측정방법에 관한 설명으로 옳은 것은?
- 직류 전류의 측정에는 주로 가동 철편형 계기가 사용 된다.
- 전류계는 전류의 크기를 측정하고자 하는 회로에 병렬로 연결한다.
- 전류의 크기가 얼마나 되겠는지를 미리 짐작한 후 예상 값보다 작은 눈금의 전류계를 선택하여야 한다.
- 전원장치의 (+)극 쪽에 연결된 도선은 전류계의 (+)단자에, (-)극 쪽에 연결된 도선은 전류계의 (-)단자에 연결한다.
38. 저항 R인 전선의 길이를 2배로 하고, 단면적은 1/2로 변화하였을 때의 저항은 얼마인가?
- 1/2 R
- 2R
- 4R
- 8R
39. 전동기의 정ㆍ운전회로에서 다른 계전기의 동시동작을 금지시키는 회로는?
- 비반전 회로
- 정지우선회로
- 인터록 회로
- 기동우선회로
40. 그림과 같은 회로도를 갖는 기본 논리 게이트의 논리식은?
- Y = A∙B
- Y = A + B
- Y = A + A∙B
- Y = A ∩ B
-
CBT문제은행AI
2026-04-28 03:46
제시된 회로
는 다이오드를 이용한 OR 회로입니다. OR 회로는 입력 신호 중 어느 하나라도 ON(1)이 되면 출력 신호가 나오는 논리 구조를 가지므로 논리식은 $Y = A + B$가 됩니다.
3과목: 임의구분
41. 정류회로에 커패시터 필터를 사용하는 이유는?
- 용량의 감소를 위하여
- 소음을 감소시키기 위하여
- 2배의 직류값을 얻기 위하여
- 직류에 가까운 파형을 얻기 위하여
42. 220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때의 소비전력량은 몇 [kWh]인가?
- 0.16
- 1.6
- 8.8
- 16
43. 도체의 저항값에 관한 설명으로 옳은 것은?
- 전압에 비례하고, 전류와는 반비례한다.
- 전류에 비례하고, 전압과는 반비례한다.
- 도체의 고유저항에 비례하고, 길이에 반비례한다.
- 도체의 고유저항에 반비례하고, 길이에 비례한다.
44. 정전용량이 2[µF]인 콘덴서의 1[kHz]에서의 용량 리액턴스는 약 몇 [Ω]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)
- 15.9
- 79.6
- 159
- 796
47. 제3각법 정투상도에서 저면도의 배치 위치로 옳은 것은?
- 정면도의 아래쪽
- 정면도의 오른쪽
- 정면도의 위쪽
- 정면도의 왼쪽
48. 다음 제3각 정투상도에 해당하는 입체도는?
가 정답입니다.
49. 치수에 사용하는 기호와 그 설명이 잘못 연결된 것은?
- 정사각형의 변 - □
- 구의 반지름 - R
- 지름 - ø
- 45° 모따기 - C
51. 다음 입체도에서 화살표 방향이 정면일 때 우측면도로 가장 적합한 것은?
에서 화살표 방향을 정면으로 보았을 때, 오른쪽에서 바라본 형상을 투영하면
와 같은 우측면도가 됩니다.

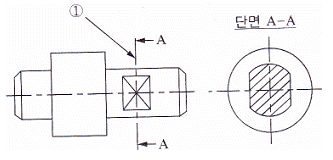

52. 그림에서“①”의 선 명칭으로 옳은 것은?
- 파단선
- 절단선
- 피치선
- 숨은선
에서 단면 A-A 부분에 해칭선이 그려져 있으므로, 해당 단면을 자른 위치를 나타내는 ①의 선은 절단선입니다.
53. 평 벨트와 비교한 V 벨트 전동의 특성이 아닌 것은?
- 설치면적이 넓어 큰 공간이 필요하다.
- 비교적 작은 장력으로 큰 회전력을 전달할 수 있다.
- 운전이 정숙하다.
- 마찰력이 평 벨트보다 크고 미끄럼이 적다.
55. 시험 전 단면적이 6[mm2], 시험 후 단면적이 1.5[mm2]일 때 단면적수축률은?
- 25[%]
- 45[%]
- 55[%]
- 75[%]
57. 고정 원판식 코일에 전류를 통하면, 전자력에 의하여 회전 원판이 잡아 당겨져 브레이크가 걸리고, 전류를 끊으면 스프링 작용으로 원판이 떨어져 회전을 계속하는 브레이크는?
- 밴드 브레이크
- 디스크 브레이크
- 전자 브레이크
- 블록 브레이크
a접점은 평상시 열려 있다가 조작 시 닫히는 접점, b접점은 평상시 닫혀 있다가 조작 시 열리는 접점, c접점은 a접점과 b접점을 선택하여 사용할 수 있는 전환 접점입니다. 따라서 d접점은 존재하지 않는 종류입니다.
